Co można jeszcze dodac do CD Pioneer'a?

[Sebba]

Zastanawiam się co by jeszcze mozna dodac do mojego kompletnie przebudowanego Pioneera PD-S 505



Dotychczasowe modyfikacje:



1. Wykonanie całkowice nowego toru D/A z DF1704 podpiętym bezpośrednio do wyjscia dekodera

PCM1704 jako d/a OPA627BP jako I/V, OPA 2134 jako filtr (50 KHz II rzad Butterworth)

2. Low jitter TENT LABS clock z niskoszumnym zasilaczem podlaczonym 2 cm skterka bezposrednio do DF 1704

3. Osobne regulatory na kazdy uklad, osobny transformator i dyskretny stabilizator na czesc analogowa (opampy) +/- 10 volt, moze troche malo ale taki mialem trafo od starego NADa

4.Filtr sieciowy RF (na zaklocenia symetryczne i asymetryczne)

5.Filtr sygnału EFM (gornoprzepustowy 2kHz pomiedzy wzmacniaczem RF a wejsciem dekodera w celu zmniejszenia błedów asymetrii)

6. Przełącznik charaktertstyki filtra

6. Ekrany meidziane + liczne paciorki ferytowe

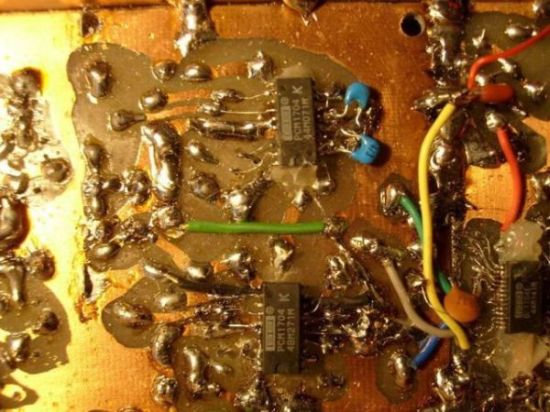

załączam kilka zdjec

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Sebba]

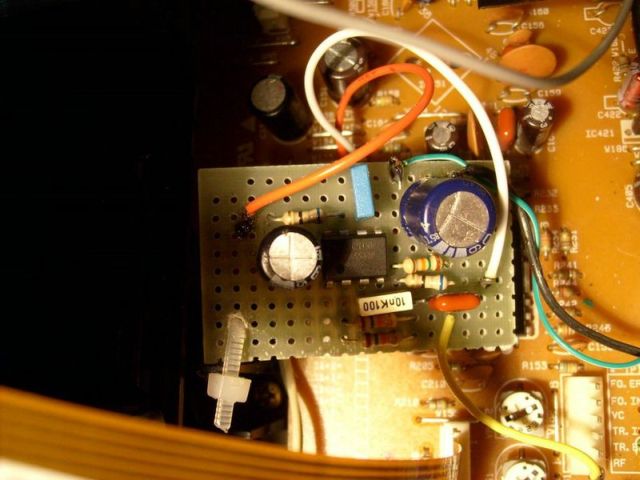

zasilacze i filtr EFM

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[michelangelo]

Po co OPA2134 na drugim stopniu? Daj jakiegoś porządnego bipolara, np. AD8599, LT1364, a może nawet AD8022, bo nie potrzebujesz w tym miejscu op-ampa z wejściem JFET. Ja je uważam za zło konieczne, a jak nie trzeba... OPA2134 mi nie odpowiada dźwiękowo - jakiś taki nosowy jest.



Poza tym: czy ja widzę tam Sanyo Os Con na płytce D/A? Jak tylko masz możliwość, wrzuć zamiast nich Sanyo WG, takie zielone. Są bardziej transparentne brzmieniowo od Os Conów, też można dorwać na ebay'u.

[Sebba]

Stopien z OPA2134 to filtr rekonstrukcyjny. Bez niego do wzmacniacza dostawaly by sie sygnaly lustrzane oo cz. ponadakustycznych. Uzyłem opa2134 zgodnie z opiniemi i zaleceniami BB (sound Plus). Parametry jego sa doskonale i nie sądze aby jakiejs nosowe zabarwienia wprowadzał. Moze poprobuje zamiast niego zaprojektowac filtr bierny LC (drugiego rzedu)

Sanyo oscon maja niski ESR dlatego uzylem ich jako decouplery w czesci cyfrowej w polaczeniu z ceramikami.

Nie sądze, aby kondensatory mogly byc jak to okresliłes "transparetne brzmieniowo" Kondensatory maja okreslone parametry. W czesci cyfrowej liczy sie poprawnosc transmisji danych i jitter.

Sprawe jittera rozwiazalem stosujac zegar TENT LABS z niskoszumnym zasilaczem bezposrednio dołaczonego do filtru cyfrowego- jest to uklad MASTER. Transpotrt jest synchronizowany z buforowanego wyjcia DF1704

Błedy C1 i C2 mierzylem specjalnym licznikiem na specjalnych wyjciach dekoderach i przy dobrze wyregulowanym serwie i dobrych plytach jest ich na parwde barzo malo.

[saczek_XTRM]

>>Sebba, 4 Lut 2008, 18:04



wreszcie konkretna modyfikacja... zrobiłeś oddzielne zasilanie dla PCM? I powiedz jak Ci teraz to gra.. ;-)

[Molibden]

>Sebba,



możesz npisać więcej o tym filtrze gp dla sygnału EFM? Jakie wartości RC, którzy rząd (domyślam się że pierwszy) i jak duży jest jego efekt (dźwiękowo)?

[Molibden]

To jakiś aktywny układ, możesz wstawić schemat? Skąd wziąłeś pomysł na taką modyfikację?

[josef]

jak poszedłeś już tak daleko to mogłeś przynajmniej zrobić porządne PCB

niemniej uważam, że takie podejście (kompletna przeróbka CD) wniesie więcej niż mizerny tuning

[Sebba]

Filtr EFM jest górnoprzepustowy 2 rzędu, Butterworth 2kHz. pomysl pochodzi najwyższego modelu Pioneera PD-S06 Na płycie głownej odtwarzaczaa napisane jest przy tym układzie "EFM accurate"

Rownież w datasheet dekodera Sony jest wzmianka, ze skladowe ponizej czestotliwosci granicznej filtru w obwodzie ustalania symetrii EFM moga powodowac znaczne błedy. Z tego co wiem, rozwiazanie to stosuje sie rzadko.

Ponizej zrzut ze spicea

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Sebba]

Filtr EFM jest górnoprzepustowy 2 rzędu, Butterworth 2kHz. pomysl pochodzi najwyższego modelu Pioneera PD-S06 Na płycie głownej odtwarzaczaa napisane jest przy tym układzie "EFM accurate"

Rownież w datasheet dekodera Sony jest wzmianka, ze skladowe ponizej czestotliwosci granicznej filtru w obwodzie ustalania symetrii EFM moga powodowac znaczne błedy. Z tego co wiem, rozwiazanie to stosuje sie rzadko.

Ponizej zrzut ze spicea

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Sebba]

PCB oczywiscie ręcznie malowane a DF1704 lutowany nóżka po nózce. Dla kazdej kosci jest osobny stabilizator. Nie mialem jeszcze okazji porównac z innymi odtwarzaczami oprócz starej yamahy 1030. Oczywiscie moj gral lepiej a w zakresie basu to juz przepasc.

na analizatorze widma dla sygnału 1kHz/0dB szumy i jitter na poziome ok -130 dB, 50 Hz na poziomie -110 i 2 harmoniczna -95dB

[Harry]

Witam



Sebba pisałeś że informacje o filtrze EFM znalazłeś w dokumentacji serva sonego. Możesz napisac w którym dokładnie, byłbym również wdzięczny w jakim modelu pionka to zastosowali.

Pozdrawiam Romek
