LME49830 MOSFET-Amp

[ChUmI]

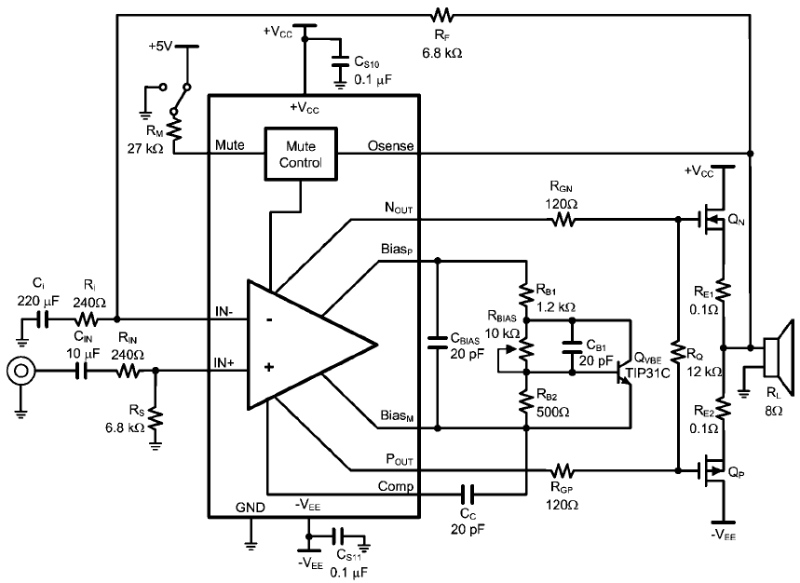

Wreszcie pojawil sie oczekiwany driver do MOSFETow z National Smiconductors :) Teraz mozemy latwo i przyjemnie poskladac wysokiej klasy i duzej mocy wzmak na MOSFET'ach bez wiekszego problemu i pewnie bez skomplikowanego uruchamiania :) Moze by sie mu dokladniej przygladnac i zrobic na nim jakas forumowa konstrukcje :) Z tego co pisal w innych watkach Veteran ma on gotowa plytke pod LME49810 ktora prawie idalnie pasowala by pod ten wzmak :)



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Sav!O]

Veteran ma nawet na stronie swoj projekt. Kosci roznia sie parametrami.



A tu maly link:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Sav!O]

Gdyby ktos nie zauwazyl:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Sav!O]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ted125]

Już również przymierzam się do tego projektu,chociaż z thermotrakami na końcówce.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dolphin123]

zobaczymy kiedy Veteran odwiedzi watek ;) czuje ze bedzie jakies grupowe zamowienie.. ;)

[Sav!O]

ted125 to zobacz linka ktorego podalem :] tam sa thermy ;]

[shark700]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) proponuję od strony ok. 60 do końca.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ted125]

sav!O, 4 Lut 2008, 23:53





>ted125 to zobacz linka ktorego podalem :] tam sa thermy ;]



Tak wiem!Już dośc dawno przekopaliśmy internet,w poszukiwaniu PCB,ten dość trudny do odręcznego projektu,

ten podany przez nas wydaje się łatwiejszy,do tego oczywiście dołożyc trzeba by obwody zabezpieczeń diodowych,thermotraków,żeby tak zrobić grupowe zamówienie,to by było fajnie jak w tym projekcie z twojego linku!

Dzięki!Pozdrawiam!tadek

[Foksik]

Mogę zrobić projekt i zamówić płytki.

[dolphin123]

no to do dziela:) pytanie ktora wersje, bo sa dwie jak dobrze wnioskuje. niech wypowiedza sie Ci co naprawde czatuja na ten projekt;)

[shark700]

Ma ktoś na zbyciu 4szt LME49830?

[bartsx]

tez bym sie pisal na pcb i LME49830.



>>Foksik moze pcb cos w stulu Twojego alepha 5 ??

[Sav!O]

Ja juz nad bibliotekami siedzialem w eagle ... z tydzien temu ~.~ ... pady miedzy nozkami 2mm pozniej 4 mm .... tylko jakie trany na stopnie koncowe wybieramy? wogole ile W chcemy?



pcb to oczywiscie 'ala Aleph, 'ala Veteran, ... ala (robie format C:) -> mam kilka fotek roznych PCB to wrzuce pozniej.

[dj_zibi]

Panowie myśle że jedna para koncoych spokojnei wystarczy. Z jednej parki mozna spokojnie uzyskac 150W a myśle że nikt z nas więcej nie potrzebuje.

[dj_zibi]

Dawanie 2 par koncywch dla zasilania 35-40V na strone jest IMO głupotą, a tak juz bywało u nas na forum. Raczej nikt nie potrzebuje wzmacniacza na 1-2R.

[Foksik]

Wręcz przeciwnie. Jeśli to ma być super wzmacniacz to warto dać więcej tranzystorów aby umożliwić pracę z wyższym prądem spoczynkowym.

[Sav!O]

Pytanie podstawowe.

Robimy na thermotrakach ili niet?

[Sav!O]

W/g mnie koncepcja 'ala Veteran bedzie dobra - 2 -3 pary tranow - kto jak chce bedzie montowal.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



do poczytania LME49810

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Sav!O]

Tutaj więcej:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ChUmI]

mysle ze 3 pary tranow to juz bedzie za duzo - taka wersja jaka zrobil veteran mi sie osobiscie podoba :) moze niech lekko tylko zmodyfikuje gotowa juz plytke i mozemy zamawiac :)



Veteran ... gdzie jestes?

[Sav!O]

Moze brak zainteresowania Veterana wskazuje iz byl brak zainteresowanie jego projektem jak go w innym watku pokazywal ...

[Dominicanos]

czy ktos moze przyblizyc temat tych thermotriacow czy jak to sie zwie. Rozumiem ze chodzi i trany w stopniu mocy.

[ted125]

Dobrze by było gdyby to PCB było uniwersalne,do LME49810 i LME49830.Dało by to mozliwość sterowania tranzystorów końcowych,hexfet lub bipolarnych.Pewnie by się znalazło więcej zainteresowanych takim rozwiązaniem!

[ChUmI]

rozumie zainteresowanie bipolarami a szczegolnie tymi ThermalTrak'ami bo to super trany do audio ale wtedy trzeba by sie raczej zwrocic w kierunku poprzednika LME49810. Ten nowy LME49830 jest specjalnie przeznacziny do sterowania MOSFETami. Zwroccie uwage, ze daje dosyc wysokie napiecie wstepnej polaryzacji bramki, z tego co pamietam ponad 15V ... niewiem czy to bedzie pracowac z bipolarami prawidlowo ... mysle ze do LME49830 najlepiej bedzie jak jednak zastosujemy MOSFETy. Szczegolnie ze IRF240/9240 czy 9140 sa latwo dostepne i w miare niedrogie :)

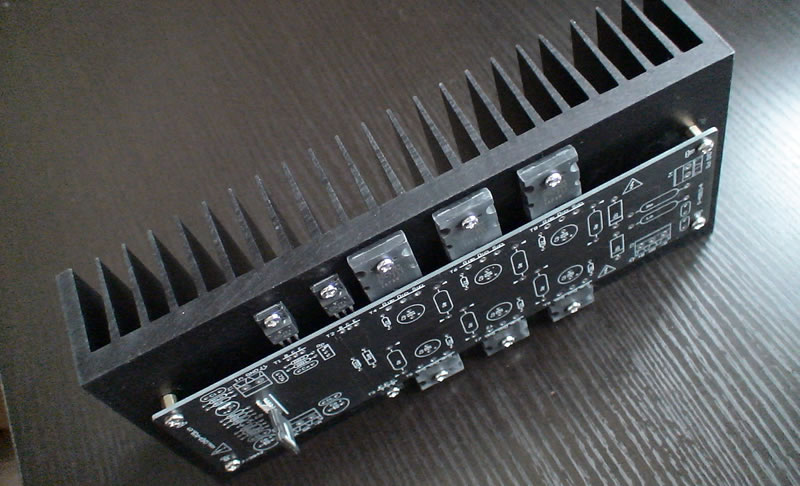

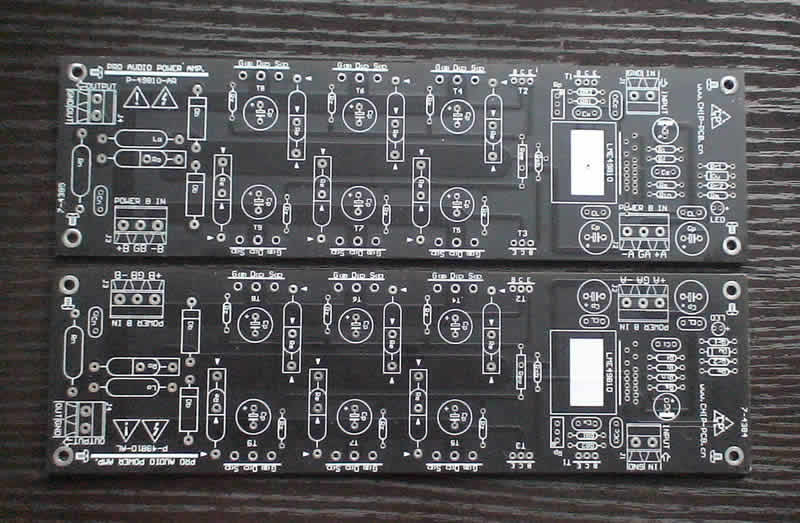

Jezeli ktos chce poprobowac uklad z bipolarami to mam od Veterana kupione plytki - super wykonane, 70mil miedz i nie mam kompletnie czasu zeby sie za nie zabrac wiec po kosztach zakupu moge odstapic dalej zainteresowanym. Mam tez do tych plytek LME49810 - kumpel dostal sample i mi gratis sprezentowal :) Wiec jezeli ktos bedzie zainteresowany plytkami to oddam tez do kazdej plytki LME49810.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Sav!O]

ChUmI zakłada wątek -> LME49830 -> wie że temat zejdzie na LME49810 -> wyskakuje z PCB od Veterana :P ...

[ChUmI]

sav!O :( a czy cos zlego w tym ze moge odstapic cos czego w tym momencie nie bede potrzebowal ... wolal bym zeby temat zszedl na wzmacniacz na MOSFETach :) mnie bardziej interesuja niz bipolarne ... ale jezeli ktos chce mimo wszystko bipolarne to moge sie podzielic tym co mam za tyle ile sam zaplacilem ... tak ze nie do konca rozumie Twoj dowcip ;)



A watek zalozylem dlatego, ze zauwazylem pojawienie sie tej kostki u Nationala co nie ukrywam bardzo mnie ucieszylo :) sam nie mam za duzo czasu zeby sobie testowac rozne konfiguracje i fajnie by bylo jak by sie w ten wzmak wciagnelo jak najwiecej osob :) ale tak jak mowie bardziej interesowala by mnie wersje z MOSFETami.



Jezeli chodzi o LME49810 to tez chcialem go uruchamiac z MOSFETami - trzeba jednak stosowac wtedy drogie Laterale ktore nie wymagaja takiego wysokiego napiecie wstepne polaryzacji - sa jednak coraz trudniejsze do zdobycia i cholernie drogie :( nie ukrywam ze wolal bym zastosowac do tej kostki IRFy :)

[Sav!O]

żartowałem tylko ;] ... jeżeli uraziłem to sorki ...

[dj_zibi]

Foksik co Ci to da że dasz większy prad spoczynkowy? Realnie?



Testując wzmaki które miałem spokojnie np jedna parka fetów może śmigać na dośc dużych prądach jak na klase AB. Jednak ja audifil nie jestem. I nie staram szerzyć ciemnoty :)

[dj_zibi]

Dwie parki dla tej płytki myśle ze będzie optimum. Dziwakom da spokój, ludziom kochającym duże moce bedzie się podobała. A zawsze można dac tylko jedną:)
