Tuner DUAL CT 5750 - tunning

[szlufik]

Witajcie,



Czy ktoś z szanownych forumowiczów dysponuje schematem tego tunera.



Chciałbym go trochę stuningować i takowy by się przydał.



Pozdrawiam



Szlufik

[szlufik]

Nikt nie ma pojęcia skąd to mogę wziąć :( ?

[Molibden]

Rozkręć obudowę, porób zdjęcia i spisz typy układów - może wtedy da się coś wymyślić.

[szlufik]

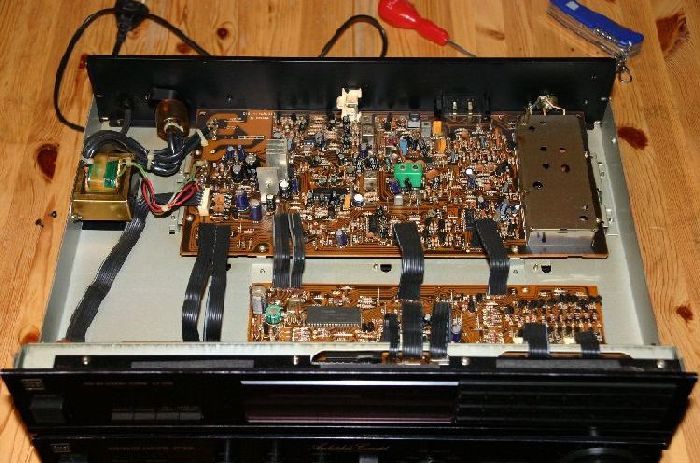

Witaj, wygląd mniej więcej tak, a jakie są układy to sprawdze i ładnie opisze tutaj :)



Proszę rzucić na foto oczkiem :)



Acha jeśli coś trzeba sprawdzić proszę niech mi ktoś napisze co jest istotne.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[szlufik]

Lista scalaków



4558DD 1 szt.

LA3400 1 szt.

LC4081B 1 szt

TC9172P 1 szt.

LA1265 1 szt.





Czego właściwie mam szukać ?

[Molibden]

4558 do wymiany na inny podwójny - bo to słaby opamp.

Do tego kondensatory elektrolityczne, zależnie od tego jakie tam są i ew. niektóre ceramiczne (na silver mica).

Zamiast schematu przejrzyj datasheets do LA3400, TC9172P i LA1265 będziesz wiedzieć mniej więcej jak jest ten tuner zbudowany i co warto wymienić.

[szlufik]

Możesz mi podpowiedzieć co wsadzić zamiasta tego 4558 ?

[Molibden]

Najlepiej wlutować podstawkę. Sprawdż jakie są napięcia zasilania (pin 4 i 8) tego wzmacniacza operacyjnego. Dobrze żeby było w sumie co najmniej 15V (lub np 2x110-12-15V). Układy któe tam możesz dać to np. OPA2604, OPA2132/34, OP275, NE5532 i inne podwójne wzm. op. lub pojedyncze na przejściówce.

[szlufik]

Kurcze mam teraz inny problem, padł mi trafo :(

Coś spieprzyłem przez nieuwage



Jak sprawdzić co to było



Jest na nim tylko napisane Dual i jakieś oznaczenia



TT-224GF

24D031HD

TAM



Ma ktoś pomysł jak go zidentyfikować ?

[Molibden]

Ile uzwojeń i odczepów po stronie wtórnej na ten transformator? Ile daje napięć i czy są symetryczne czy nie? Może na druku jest opis i schemat podłączeń? Padło pierwotne czy któreś wtórne? Może to tylko bezpiecznik termiczny, czasem jest na osobnym styku wyprowadzony i można go pominąć.

[szlufik]

grzeje się ale żadnego napięcia wtórnego



ma symetryczne 2 x ...

i dodatkowo jedno jak chcesz podeśle ci fotę tego transformatora



na płycie śladu opisu nie ma

[Molibden]

Odłączony też się grzeje? Może masz zwarcie na płytce?

[szlufik]

Jest odłaczony i grzeje się skubaniec, stopniowo coraz bardziej



Na szcęście odłaczony był jak go sprawdzałem,



wiec szanse żę uwalił płyte są żadne :P



Tylko jak rozpoznać jaki teraz kupić ?

[szlufik]

Dorwałem serwisówkę tego tunerka (15 USD :)



Jedyna rzecz to nie podane jest jakie trafo, ale podane są napięcia mierzone

w niektórych miejscach na płycie,



Czy ktoś na podstawie schematu może podać jakie trafo będzie potrzene ?



Proszo o info



Pozdrawiam



Szlufik

[Molibden]

Nie powinno być z tym kłopotu.

[szlufik]

mogę CI wrzucić na emaila ?

[szlufik]

poszło

[Molibden]

Wg mnie powinien to być transformator o mocy ok. 12-16W (co najmniej takiej jak pobór podany z tyłu na opbudowie tunera) i napięciach: symetrycznym 15-0-15V AC ok. 400-500mA (lub 17-0-17V) + ok. 5-6V/300-500mA AC na żarzenie wyświetlacza. Jeśli to napięcie z uzw. żarzenia.

[Molibden]

Wyświetalcz potrzebuje 106mA przy 2,3V napięcia żarzenia katiod (filament).

Transformator powinien dawć więc co najmniej 110mA na tym uzwojeniu. Napięcie może być wyższe - wystarczy dać szeregowo rezystor 1W aby uzyskać spadek na nim, który zapewni 2,3V dla wyświetlacza. Właściwa wartość to około 9,4ohm/V nadmiaru napięcia ponad 2.3V czyli np przy uzwojeniu wtórnym 6.3V będzie to 36 lub 39ohm/1W.

[szlufik]

Więc w kwestii zasilania tunera zamówię trafo

2 x 15V 1A, 1 x 3V 0,3 A,

dodatkowo zasilanie modułu rds (atmel + LCD16x2)

1 x 6,3V 0,5A



zapas się zawsze przyda (nie zaszkodzi).



przydałoby się dodać również zasilanie do bufora lub wyjścia lampowego



tu niestety nie mam pojęcia jakie napięcia i prądy będą wymagane



może jakaś podpowiedź.



Chętnie bym komuś zlecił wykonanie takiego modułu do wstawienia do obudowy.

Potrzebne jest tylko wyprowadzenie lamp na "drucikach" co by wyprowadzić lampy na górę obudowy tunera.

[Molibden]

To będzie dość duży transformator, 35W, może wystarczy 0,4-0,5A na uzwojeniach 15V?

[Molibden]

Po co Ci bufor lub wyjście lampowe?

Najlepszą jakość uzyskasz biorąc sygnał prosto z wyjść stereodekodera po filtrze MPX i tego bym najpierw spróbował (z R324, R325). Może tylko trzeba mniejszyć wartość R320, R321 do 1k.

[szlufik]

Tak sobie chciałem "zrobić" dobrze, no i ciekaw jestem ewentualnych rezultatów.



Co o tym myślisz ?

[Molibden]

J.w. - myślę, że bufor nic tu nie poprawi. Dźwięk z tunera jest wystarczająco analogowy.

Krótszy tor sygnałowy to mniejsza degradacja. Przede wszystkim trzeba wycisnąć ile się da z rozwiązań "zero cost" albo "low cost". Lampy to już kupa potencjalnych problemów na każdym kroku.

[szlufik]

Witam



porałem się ju prawie z tunerkiem, zostało mi jeszcze z kilku spraw jedna ważna



Skąd wziąć kabelki sygnałowe do wewnątrz o ekranie ?



Prosze o podpowiedz



Pozdrawiam



Szlufik

[Molibden]

Takie zwykłe kable sygnałowe na interkonekty albo cienki koncentryk w sklepie elektronicznym kupisz.

[szlufik]

Zrobiłem z tego coś takiego

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Molibden]

I jak, z lampami lepiej?

[szlufik]

Zdecydowanie ciekawiej, oczywiście dla ucha, choć i dla oka również.

Tylko pobór prądu się troszkę zwiększył :)



Musze jeszcze tylko wysadziś 6 szt. kondziorków w torze.



Są jakieś elektrolity 4,7uF 25V, tylko jakie tam wsadzić by nie przesadzać . SCR ?

[Irek350]

Ja się tylko zastanawiam po co kupowałeś tego DUAL-a skoro potrzebowałeś tylko bebechy i to nie wszystkie?

Moim zdaniem trzeba było po prostu zbudować sobie tunerek od podstaw. Jest dostępna cała gama różnych modułów (i ciekawych schematów)z których można złożyć całkiem wypasiony tunerek.
