LM3886 PA100 - zamówienie na PCB

[WarrioR]

Zdjęcie zasilacza stabilizowanego:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[WarrioR]

Witam, czy ktoś jeszcze uruchomił swoje PA100? ;) Mój już gra i się dociera..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[WarrioR]

Zdjęcie oczywiście na chwilę przed podłączeniem ostatnich przewodów :P

[zoltar7]

WarrioR, 7 Cze 2008, 10:40



>Zdjęcie oczywiście na chwilę przed podłączeniem ostatnich przewodów :P



WarrioR a ja myślałem, że rozwiązałeś problem z wewnętrznym okablowanie... już cię miałem za geniusza... co ja mówię... następce śp. Senicza...

Bardzo mnie rozczarowałeś :))

[WarrioR]

Heh, przypuszczałem że pojawią się takie komentarze, stąd sprostowanie :)

[DARIUS]

Witam!

Jestem w trakcie budowy. Czy wielką zmianą na minus będzie zastosowanie zamiast 22 k 23,5 k w miejsce r 9 (dwa połączone równolegle 47k)?

[WarrioR]

Żadnej zmiany na minus nie będzie.. R9 służy do ustalenia stałej czasowej MUTE scalaka.

[DARIUS]

Wielkie dzięki! Pozdrawiam! Dariusz

[WarrioR]

Mam nadzieję, że wzmak zacznie niebawem grać ;)



Ps. Ostatnio mam problemy z podłączeniem internetu na nowym mieszkaniu, dlatego tak późno odpisuję..

[Horst]

WarrioR, 6 Maj 2008, 14:18



>Wydaje mi się, że skoro ten wzmacniacz to prawie "typowy" Gainclone, to należy brać pod uwagę

>opinię autorytetów w tej sprawie (czytaj: Peter Daniel). Skoro on mówi że dobre trafo jest

>potrzebne, to pewnie wie co mówi



ja tam sucham prawie co dzień w pracy z takiego niezłego opampa



trafolem mały, mały i nijaki i nietoroidalny EI, a fajnie gra, fajnie!



Bardzo Panów Przepraszam (za to)

[Horst]

oraz za mulsie literówki



:-(

[WarrioR]

Horst: nie masz za co przepraszać ;) Ja do swojego PRZEDwzmacniacza dałem dwa "zwykłe" trafa Indela 20VA, myślałem że mocy wystarczy, a oba brumią i to dość słyszalnie.. Jednemu zagra, drugiemu nie..

[DARIUS]

Witam! Panowie jaką masę podłączyć do gnd tego wzmaka z konwencjonalnej pcb zasilania od gc - "PG-" czy "PG+"? Ja stawiam na PG-...

[DARIUS]

Oj.... chyba dałem ciała... po podłączeniu coś się zaczęło pocić. Help!

[DARIUS]

To konwencjonalne mostki 8 diod daje fotkę

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[WarrioR]

To dziwne, wydaje się że dobrze podłączyłeś.. Co było oznaką "pocenia się"?



Zasilacz powinien wyglądać jak ten poniżej (pozwoliłem sobie wkleić fragment schematu veterana):

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[DARIUS]

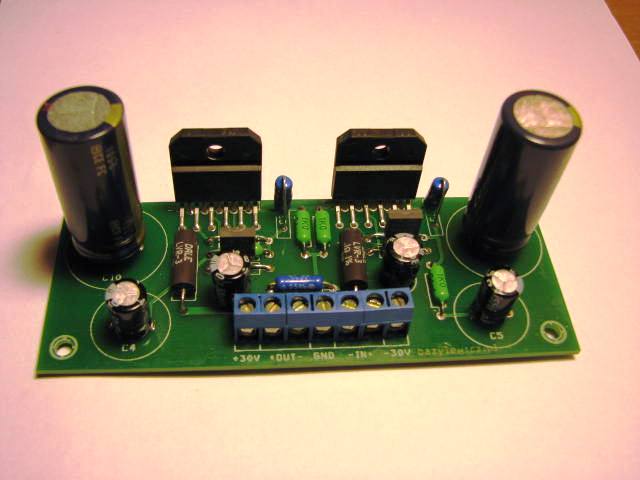

Połączyłem PG+ PG- razem do gnd na Twojej płytce. Resztę wiadomo do + i -. Coś się lekko rozgrzało na płytce, ale nie wiem co chyba lm-y. Dla sprawdzenia daje fotki płytek wzmacniaczy

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[WarrioR]

A przylutowałeś nóżki LM'ów z obu stron tam gdzie to było konieczne? (po nawiercaniu straciłeś połączenie między warstwą górną a dolną)

[DARIUS]

Sprawdziłem miernikiem i mimo wiercenia było przejście, ale oblutuje dla pewności. Muszę wszystkie?

[WarrioR]

Tylko tam gdzie ścieżki dochodzą do pinów (wszędzie gdzie jest ścieżka powinien być lut)..

[DARIUS]

Bardzo dziękuję za pomoc. Niestety nic nadal to samo, a oblutowałem wszystko co się dało. Czy znalazl byś czas na sprawdzenie moich układów oczywiście odpłatnie?

[DARIUS]

Jeszcze jedno - teraz się nic nie poci. I jest zasilanie na Lmach. Sam nie wiem już...

[WarrioR]

Odpłatnie niestety nie.. ale nie odpłatnie czemu nie? Na PW prześlę Ci mój nowy adres..

[DARIUS]

Podłączyłem raz jeszcze - pojawił się pisk w głośniku i bardzo ciepłe lmy...

[WarrioR]

No, to możliwe że już działa.. sprawdź czy nie ma napięcia stałego na wyjściu i próbuj podłączać (na początek na sprzęcie drugorzędnym, np. odtwarzaczu mp3 i nieużywanych głośnikach ;))

[WarrioR]

Zmieniasz zdanie jak w kalejdoskopie ;)

[DARIUS]

Do WarrioR - wysłałem układu dziś do Ciebie. Wielkie dzięki i daj znać.

[WarrioR]

Ok, na pewno napiszę jaki był wynik reanimacji ;)

[WarrioR]

Operacja się udała, pacjent niestety zmarł.. żartuję oczywiście ;) Błąd leżał w braku przejścia między warstwami płytki na złączach śrubowych (usunięte przy delikatnym rozwiercaniu)..



Jutro wysyłam działające płytki do właściciela.

[DARIUS]

Do WarrioR'a - w tym miejscu składam Ci oficjalne podziękowanie za szybką diagnozę i uruchomienie wzmacniacza!!! Sporo spraw załatwiam w pośpiechu przez nawał pracy zawodowej... więc...

Chylę nisko czoła przed wysokiej klasy fachowcem i jestem wdzięczny za poświęcony czas! Nie mogę się już doczekać jak zagra Twoja wersja, w porównaniu do LM4780 których wykonałem dotychczas kilka.

Pozdrawiam!
