GAINCLONE

[vvojtek]

>Veteran

Tez bylbym chetny na komplet drukow do LM3886 gdybys zdecydowal oddac je do zakladu

[crimso68]

>Veteran

Witam.

Jeśli kiedyś byłyby dostępne płytki pod LM3886 to też prosiłbym o 1 komplet.

Pozdrawiam

[stmaniak]

veteran

czytałes maila ode mnie ?

[Maverick]

A co powiecie o tym? warto?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[nicram]

Witam.

Aktualnie posiadam Yamahe 450 i chciałbym zmontować klona (pytanie czy zagra lepiej) na podstawie układu (LM3886) AVT2180 lecz mam zamiar użyć tylko płytki od tego kitu, natomiast zastosować chciałbym kondy panasonic FC zamiast orginalnych badziewi :-) czy wystarczy do tego 1 trafo 200W czy lepiej 250W (troid oczywiście).Oraz pytanie skierowane do ludzi któży składali ten wzm na podstawie tego kitu jakich elementów można by nie urzywać lub na jakie wymienić (wartości). Z góry dziękuję za odpowiedzi :-) dołączam schemat

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[nicram]

zapomniałem napisać trafo 2x24V

[umberto]

>veteran

Fajne foty,takie "marketingowe"... ;)



Może byś brachu pomyślał o "ztuningowaniu" jakiegoś mosfeta?Bo te LM-y to jak wycie do księżyca.To tylko scalak i związane z nim ograniczenia elektryczno-brzmieniowe.

I niestety mosfetom nie podskoczy.

[olekbiker]

Umberto....to dlaczego Peter Daniel słucha Gainclona?.... wyjaśnij mi:))

[veteran]

~Bardini

Ten po prawej jest do wziecia ;)



~stmaniak

Tak, rzadko sprawdzam poczte na onet.pl.



~nicram

Wartosci w sprzezeniu mozna sprowadzic do 22k - 10k / 1k - 300R. Te sa stanowczo zbyt wysokie. C14 trzeba bedzie wtedy dac wiekszy lub usunuac.



~umberto

Tak mi sie dobrze kadruje ;) Chip-amps to mala czesc moich zainteresowan... ale trzeba przyznac, ze sa powtarzalne, graja przyzwoicie i trudno jest cos zepsuc podczas uruchamiania.

[szakunec]

Witam jestem tu nowy.



Z zainteresowaniem zacząłem śledzić posta , którego tematem są konstrukcje pod nazwą gainclone......

Ciekawi mnie czy nawet ja - taki laik elektroniczny - byłbym w stanie zrobić coś takiego.

Z drugiej strony - czy konstrukcja wykonana za np. 500 zł będzie lepiej grała niż używany wzmacniacz typu PIONEER A-676 lub SONY TA-F 550 ES za podobną cenę....

Mam prośbę - może ktoś posiada schemat do wykonania GC właśnie za około 500 zł ? A może jakieś kity ?



Mój zestaw to : Quadral QLX 165 i CD H/K HD 710.......... [email protected]

[Bardini]

>szakunec



Nawiąż kontakt z Panami Veteran lub DeTom. Są spejalistami m.in. w dziedzinie płytek do GC i/lub całych kitów. Może coś im zostało jeszcze. Na pewno coś sam polutujesz.

[szakunec]

OK - nie omieszkam...........:)

[nicram]

Odnośnie mojego pytania z powyżej jakie trafo lepiej zastosować 200VA czy 250VA ? (do tego układu co wyżej) i czy to bedzie grało lepiej niż amplituner yamaha rvx450 ? (czyściej większa głębia itd)

[foni]

nicram



proszę...zmiłuj się....

Od Y450 to nie bedzie grało lepiej tylko dlatgo że y450 przy tym w ogóle nie gra. Zapewniam Ciebie bo sam się z kina urwałem więc wiem co mówie.

Problem taki, że Y450 z tym nie skumasz bo ona nie ma pre-out, więc kicha. Dopiero Y650 ma pre- i przyrost jakości brzmienia jest OLBRZYMI.

[nicram]

Ja tego niechce podpinać do yamahy. To będzie dostawało sygnał bezpośrednio z dvd (po tuningu) toru analogowego. Pytałem bo nie byłem pewien.

[umberto]

>olekbiker



Naprawde nie wiesz?Mój znajomy prowadzi salon skody i oficjalnie jeździ superb a nie oficjalni E classe ;)



>veteran

Może to i prosty układ i glupoodporny bo takie było zamierzenie twórców,maxymalnie zabezpieczyć,uprościć itd.Oczywiście problem jakości został potraktowany jako drugoplanowy.

[veteran]

Umberto, jak gra Twoj GC?

[olekbiker]

Umberto- nie podejrzewałbym Petera o jakąś nieszczerość... Nie dam sobie za to ręki uciąc, ale watpie, aby napisał nieprawde. Poza tym wiem jak brzmi Gainclone- sam takowego posiadam. Pewnie ze nie jest ideałem... ale jak dla mnie gra bardzo bardzo bardzo dobrze:)....a jak wezme pod uwage koszty jego budowy to....hmm.... nie ma niczego co mogloby sie z nim równac:)

[maszto]

Dzisiaj eksperymentowałem z moim GC. Do tej pory pracował z baterią kondziołków przy mostku i 1000uF przy scalakach. W ramach ekspeymentu wywaliłem baterię przy mostku, góra i środek po prostu świetne, znaczna różnica na korzyść, niestety totalny basu brak. Nastepnie przerobiłem zasilacz przy mostku na zasilacz "by Carlos fm" - pogorszenie środka i góry, ale potężny, mięsisty bas. Moje pytanie brzmi, czy próbował ktoś bi-ampingu na GC, dół z dużymi kondziamu i góra z malutkimi i czy można wyeliminować problem basu zachowując rewelacyjny środek i górę?

[veteran]

Jezeli eksperymentujesz ze snuubberem to mozesz poprobowac przesunac go w to miejsce (zaraz przy chipie):

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[veteran]

Zanaczylem tylko jedna galaz zasilania - dla drugiej trzeba zrobic to samo.

[maszto]

>>veteran

Dzięki za wpis.

Ze snubberami przy chipie eksperymentowałem wcześniej, żeby wyeliminowac pewną ostrość wnoszoną przez GC. Rezultaty były słabe i to zarówno przy 330nF MKP wimy jak i 100nF MKt. Lutowałem je bezpośrednio do nóżek zasilania scalaka razem z rezystorkiem 3,3 ohm do masy.



Dzisiaj usłyszałem cos co mnie zachwyciło, na prawdę góra i środek zupełnie z innej bajki, ale brak basu i przesunięcie równowagi tonalnej jest nie do przyjęcia, więc szukam sposobu, żeby mieć jedno i drugie;) i nie mam pomysłu, stąd pytanie o bi-amping.

[Peter Daniel]

umberto,



Mozna pisac rozne rzeczy, wiele reviews moze byc przesadzonych, ale chyba najlepszym dowodem na to jak dany produkt jest dobry, to kiedy reviewer kupuje od Ciebie wzmacniacz i sam go uzywa. Tym bardziej jesli go integruje ze sprzetem gdzie sam CD player kosztuje wiecej niz przecietny samochod:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

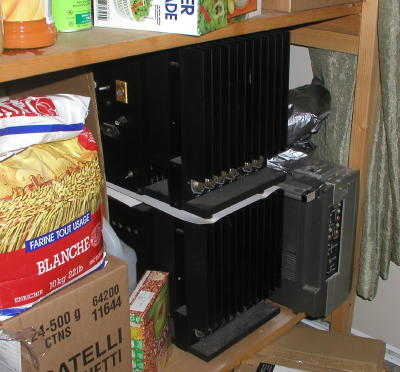

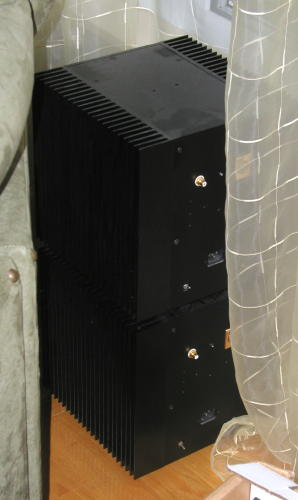

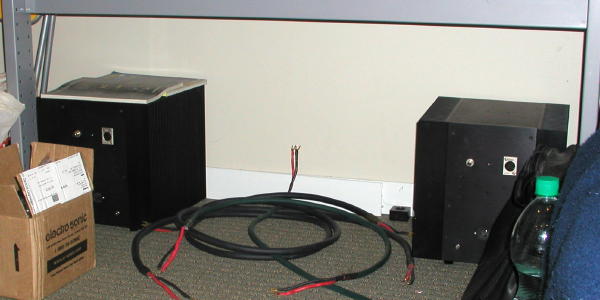

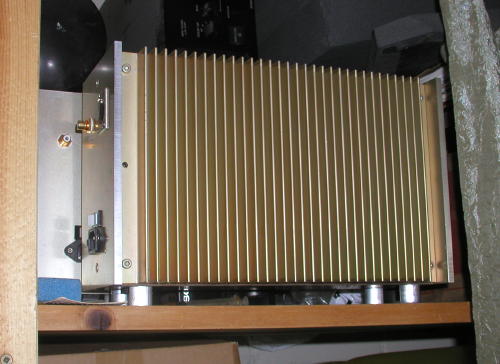

Mam w domu obecnie 5 par monoblokow zbudowanych na mosfetach (jedna para ma 24 output devices na kanal). Sa porozstawiane w roznych zakamarkach domu, i od ponad 2 lat zaden z nich nie byl uzyty. A szkoda mi je sprzedac tanio. Nie wzial bym wiecej za pare niz $700, podczas gdy Patek w zwyklej wersji sprzedaje sie bez problemu za $1250 ;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rekin]

Zamiast baterii kondensatorów przy mostku wrzuć 2x100uF BG-N. Przy chipie klasycznie 1000-1500uF. Góra i środek zostaną, a dźwięk nie będzie taki rozjaśniony, bo pojawi się basik i wypełnienie.

Jeszcze raz dzięki koledze majo.

Inne rozwiązanie, to... Niech wypowie się lancaster - to jego pomysł - i działa.

[Peter Daniel]

>Dzisiaj usłyszałem cos co mnie zachwyciło, na prawdę góra i środek zupełnie z innej bajki, ale brak basu i przesunięcie równowagi tonalnej jest nie do przyjęcia, więc szukam sposobu, żeby mieć jedno i drugie;) i nie mam pomysłu, stąd pytanie o bi-amping<



Bi-amping bedzie najlepszym rozwiazaniem. W swoim glownym systemie tez mialem odzielny wzmacniacz na gorze (GC napedzajacy Raven/Triangle) i A75 (24 mosfety na wyjsciu) podlaczony do Focal Audiom 12" i 15" in parallel.



Majac mniej wydajne systemy glosnikowe (

[maszto]

>>rekin

Serdeczne dzięki za pomysł. To faktycznie działa. Ciekawe jak to wytłumaczyć. Wlutowałem 220 uF ZL(nie mam niestety BGN) bas wrócił, środek i góra sie nie pogorszyły. Jeszce potestuje, ale na prawde podoba mi sie to słyszę. Dzięki.

[Peter Daniel]

Byc moze akurat na czasie, wedlug rankingu 6moons, GC zostal zaliczony do Best of 2005:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



I jak tu w takich okolicznosciach koncentrowac sie na mosfetach? ;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rekin]

>Peter Daniel

Różne są odczucia dotyczące GC, bo różne są wykonania. Muszę jednak powiedzieć, że to co teraz słyszę na moim GC, to jeden z lepszych dźwięków jakie słyszałem. Do moich dwudrożnych kolumienek pasuje idealnie i nic do tej pory nie zagrało z nimi lepiej. Mówię oczywiście o wersji już z BG-N, bo wcześniej bywało różnie.

GC jest strasznie kapryśny i reaguje na każdą zmianę (nawet długości przewodów na zasilaniu), dlatego tylko dobrze zrobiony pokaże swoje możliwości. Jeśli Patek jest w ten dobry sposób wykonany (taki żart), to z doświadczenia wiem, że faktycznie ciężko go "przeskoczyć" gdy gra z dwudrożną kolumienką o przyzwoitym poziomie skuteczności i bez ekstremalnie niskich impedancji.

[maszto]

>Bi-amping bedzie najlepszym rozwiazaniem. W swoim glownym systemie tez mialem odzielny wzmacniacz na gorze (GC napedzajacy Raven/Triangle) i A75 (24 mosfety na wyjsciu) podlaczony do Focal Audiom 12" i 15" in parallel.



Pewnie w końcu spróbuję bi-ampingu, już od dłuższego czasu przymierzam sie do czegoś na mosfetach, ale na razie jest nieźle.

Na jakimś megabasie mi nie zależy, bardziej na ogólnym zrównoważeniu całości, a te udało mi się osiągnąć. Będę jeszcze eksperymentować, bo warto...
