Karta USB PCM2704 - Zbiorowe Zamówienie

[Krawiec]

Obudowy dotarly ??

[kfadrato]

Moja wlasnie sie pojawila. Ladniejsza niz na fotkach a otwor usb ladnie wyciety.Niestety chyba dopiero jutro bedzie tworzyc jedna calosc z pcm2704. Pozdr

[Nubira2cdx]

Witam,

dojechała jak trzeba.

Kupiłem i wkręciłem gniazda RCA i diodę LED.

Muszę pokombinować, jak "unieruchomić" w odpowiednim miejscu płytkę we wnętrzu.

Ukłony.

Obudowa i panele najwyższych lotów.

Bardzo dziękuję, że dane mi było być z Wami.

Pzdr.

Nubira2CDX

[Krawiec]

Do montarzu plytki najlepiej sprawdzil mi sie Poxipol.

Klej wymieszalem wsadzilem do strzykawki i poprzez igle 0.8mm wcisnelem w szczelinki PCB a obudowe, nastepnie szybkie przykrecenie panelu USB i ustawienie, pozniej nowa strzykawka i to samo z drugiej strony.

[Krawiec]

Oczywiscie mialo by `montazu`, ten brak edycji postow ;-/

[Krawiec]

Wszystkie zalegle obudowy ( do ktorych trzeba bylo zrobic nowe panele ) pojechaly dzis na poczte, przepraszam ze dopiero teraz ale nie przypuszczalem ze zaklad spierniczy robote ;-/

[Shooter]

Szkoda że tak rzadko zaglądam na forum bo przez to przegapiłem ten temat i nie zapisałem się :(

Jeśli został jakiś wolny zestaw to chętnie bym zakupił, ewentualnie jeśli ktoś chce się pozbyć swojego to biorę od ręki.

[zhisme42]

Zgłaszam chęć kupna tej karty :)

[ophium]

Nie sądzę żeby ktoś chciał sprzedać tą kartę :) Kartę na bliźniaczym układzie ktoś chce upchnąć na allegro

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Woper1]

Wczoraj dotarła przesyłka do mnie :)

Bardzo dobre wykonanie otworu i graweru na moim egzemplarzu.

Wielkie dzięki Krawiec za profesjonalną organizacje całości.

Świetny projekt !

[zhisme42]

A jak to cudeńko z allegro PCM2702 ma się do tej PCM2704 ??

Bo z tego co widzę, do tego PCM2702 jest potrzebne dodatkowe zasilanie, ja niestety nie mam dużo miejsca. I chyba jednak taka PCM2704 byłaby idealna!

Więc czekam na oferty :D

[jacent3]

PCM2702 na pewno zagra o wiele lepiej, ma zewnętrzne zasilanie, sam układ jest lepszy i ma bardziej rozbudowaną analogówke. Trafa też na pewno znajdziesz na Allegro w dobre cenie.

[zhisme42]

Hmm, a gdyby tak PCM2704 podpiąć pod zewnętrzny zasilacz? Tzn. żeby nie biegło zasilanie z USB ?

[jacent3]

Na pewno wniesie to jakąś poprawe. Były na forum fajne zasilacze, ktoś kiedyś nawet oferował złożone za 30zł w Rózne kostki do wzięcia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Może uda Ci się odkupić jeśli chcesz się pobawić.

Tylko na 5V to tam trzeba chyba coś pozmieniac. Poczytasz to się dowiesz;) No i jakiś transformator też będzie potrzebny do tego zasilacza.



Tyle osób zrobiło tę karte, może ktoś się podzieli swoimi doświadczeniami z osobnym zasilaniem

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krawiec]

Prace trwaja nad nowym wcieleniem PCM2704 z zasilaniem zewnetrznym, nie patrzcie w tej chwili na zasilanie bo ono jest narazie tak dla przymiarki, aby zredukowac rozmiar PCB zastosowalem kondy 1uF z resterem 2,5mm i zastanawiam sie jeszcze nad zasosowaniem zewnetrznego trafa, no zobaczymy bo im jest cieplej tym mam coraz mniej wolnego czasu :-/

Jak juz bede mial calosc to bede sie staral dopasowac PCB do jakiejs Fischerowskiej obudowy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Nubira2cdx]

Witam,

już się piszę na komplet!!!

Pzdr.

Nubira2CDX

[ophium]

Jak dla mnie, to jest sens robić zewnętrzne zasilanie tylko w wypadku, kiedy mamy zamiar zasilać osobno cyfrówkę i analog. To daje mniejsze THD i może jakoś wpłynąć na dźwięk. Zasilanie wewnętrznego regulatora osobnym zasilaniem dało mi tylko brak trzasków przy włączeniu/wyłączeniu kompa i przypadkowym wyszarpnięciu przewodu usb (na starym komputerze miałem też słyszalną delikatnie pracę twardego dysku jako piski, co zlikwidowało zasilanie zewnętrzne).

[Nubira2cdx]

Witam,

Obecna wersja świetnie współdziała w takim towarzystwie :-)

Pzdr.

Nubira2CDX

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piszczel]

Czy mozna jescze zamówić obudowę? Dopiera teraz doszedłem do wniosku że jest potrzebna ...



pozdrawiam

[Woper1]

Witam

W końcu moja PCM’ka doczekała się obudowy 

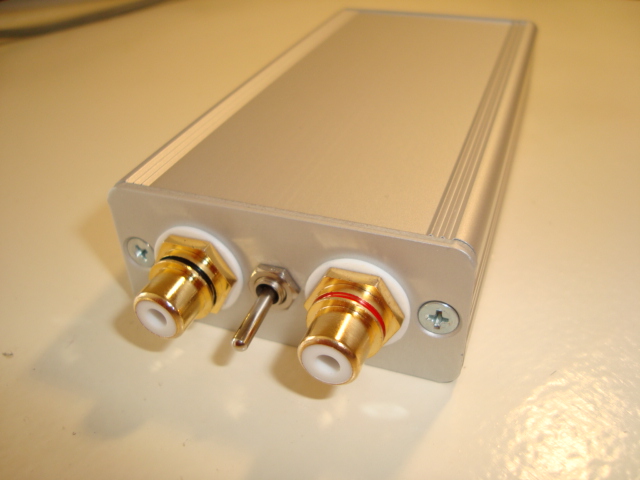

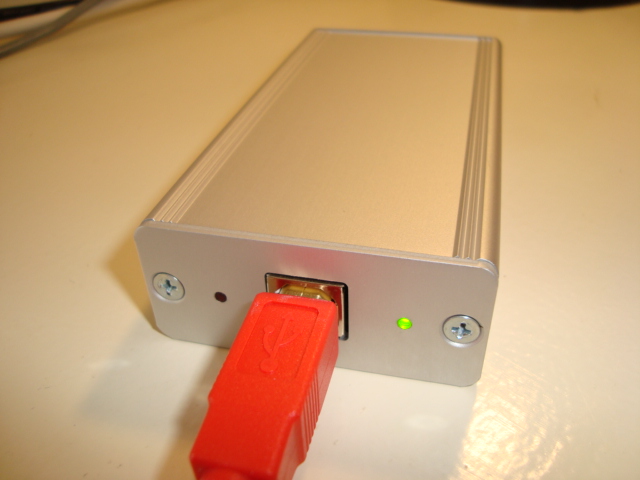

Zastosowałem dość nietypowe rozwiązanie, ponieważ na panelu obudowy nie ma miejsca na trzy złącza RCA, zastosowałem przełącznik sześcio pinowy. Przełącznik umożliwia przełączanie jednego złącza RCA w tryb wyjścia audio R lub DOUT. Działające wyjście DOUT sygnalizowane jest poprzez załączenie czerwonej diody, dioda zielona sygnalizuje obecność napięcia na karcie.

Może komuś przypasuje takie rozwiązanie i zastosuje je u siebie…

Poniżej zamieszczam fotki mojej konstrukcji.

Jeszcze raz podziękowania dla kolegi Krawiec za profesjonalizm.



Pozdrawiam

Robert

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[omek]

heja



zostala sie jeszccze moze płytka z wlutowanym scalakiem ?

[grzechu2508]

tez bym kupil jedna plytke albo kit

[mabor55]

Wczoraj złożyłem bufor wyjściowy do tej karty zrobiony na lampach miniaturowych 6N16B-W. Po tej operacji nastąpiła znacząca poprawa dźwięku, więc moim zdaniem warto takie coś sobie zrobić, jak się chce więcej używać tego przetwornika. Dźwięk z komputera jest wówczas bardzo wysokiej jakości. A cały DAC również nie ma monstrualnych rozmiarów. Mi się udało zmieścić to w rozmiarach 10x15 cm (razem z zasilaczem i dużym toroidem, które to zajmują prawie 2/3 miejsca). Dołączam zdjęcie, choć słabej jakości bo z telefonu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krawiec]

Ciekawa konstrukcja, moglbys mi podeslac schemat buforka lub zamiescic tutaj ;-)

[mabor55]

Ja zrobiłem układ SRPP, schemat typowy, dostępny np. na stronie Fikusa. Zasilanie sto parę wolt, rezystor w katodzie około 500 om, zasilanie prądem zmiennym zbocznikowane do ziemi dwoma rezystorami 100 omowymi. Zero brumów. Dzisiaj zmniejszyłem zasilacz, upchałem go na płytce z buforem, która mam wymiary takie jak DAC. Więc jet to maleństwo, a jak wspaniale gra (i wygląda).

[pietreksz]

Połączenie obecnej wersji Krawca i upgrade'u mabora55 daje pewnie świetne efekty. Może by to połączyć w jeden projekt i zrobić nową listę chętnych? Byłbym pierwszy na liście :D Pewnie obecni posiadacze też by chcieli usprawnić swoją konstrukcję :)

[dezi]

Tez z chęcią bym się pisał pisał na taką płytkę więc będę drugi :)

[Nubira2cdx]

pietreksz, 18 Mar 2010, 08:31

.... ciach "Może by to połączyć w jeden projekt i zrobić nową listę chętnych? Byłbym pierwszy na liście :D Pewnie obecni posiadacze też by chcieli usprawnić swoją konstrukcję :)"



DRUGI

Pzdr.

Nubira2CDX

[jaciomp]

Ale jaja! Kolega dopiero wrzucił jakiś pomysł a już kupa chętnych mimo iż nie wiadomo czy i jak to gra ;-P

[jaciomp]

Będzie coś z tego projektu jeszcze tej wiosny? Coś na Dzień Dziecka muszę sobie kupić.
