Stabilizator napięcia sieciowego do wzmacniacza lampowego

tissot · 1 Maja 2012

Witam,

Odnośnie stabilizatora napięcia ZALMED ESN-550.

Początkowo używałem gnizda o mocy 275VA . Miałem podlączony AN Meishu który ma zapotrzebowanie na moc 200W.( niby wszystko ok )

Po jakimś czasie podłączyłem wzmacniacz AN do gniazda o mocy 550VA i ustawiałem napięcie " na ucho ".

tzn. kręcilem potencjometrem zarówno w lewo jak i w prawo. ( wychodzi około 50 obrotów śrubokrętem - pełna regulacja )

Posiadam w systemie kolumny Tannoy Edinburgh HE i są to kolumny o skuteczności 94dB. Słychać było na głośnikach pracę stabilizatora na podłączeniu do gniazda 275VA o mniejszej mocy. Po przełączeniu na większą moc 550VA i ustawienu napięcia " na ucho" , okazało się że miernik napięcia pokazał 225V. Przy tym usawieniu było najciszej na głośnikach !!

Także mała poprawka.

Najlepsze rezultaty dla ESN-550 otrzymałem ustawiając parametry pracy przy 550VA i 225V.

Zakupiłem "Monitor prądu".

Kolega zapytał mnie, ile ten stabilizator zużywa prądu. Podlączyłem pod miernik i okazało się ,że zapotrzebowanie na prąd ESN-550 nie jest duże bo wynosiło 43W a max. osiagnęło 51W. ( pobór mocy)

Ale podłączenie ESN-550 + Audio Note Meishu = to wartość wzrasta do 282W ( pobór mocy )

Teraz już wiem, ile zużywam prądu wzmacniacz + stabilizator !

Dla ciekawości, po pomiarach odnotowałem :

Napęd Audiomeca Mephisto + NOS DAC TDA1543 + tuner SONY ST- A6B = 41W ( pobór mocy )

tissot

mamel · 1 Maja 2012

prawda jest taka ze ZADEN nie wie, ale zasada jest prosta.Ma psuc to psuje.Te dziedzine nauki rozwija niejaki mamel i intensywnie propaguje.

a nie jest to byle jaki naukowiec bo wyczuwa 5nf podlaczone do 50 micro.Pisze wlasnie prace temu poswienconom rownolegle z swienceniem szynki na swieta..

pożytek z tego pisania dla ludzkości będzie żaden, znowu para w gwizdek, skup się lepiej na szynce

Karunesh · 1 Maja 2012

prawda jest taka ze ZADEN nie wie, ale zasada jest prosta.Ma psuc to psuje.Te dziedzine nauki rozwija niejaki mamel i intensywnie propaguje.

a nie jest to byle jaki naukowiec bo wyczuwa 5nf podlaczone do 50 micro.Pisze wlasnie prace temu poswienconom rownolegle z swienceniem szynki na swieta..

I tu duży ukłon dla kolegi Mulsa.............Kolega Mamel to omnibus,napewno posiada lub posiadał stabilizator ZALMED SN - 05 i wie w jaki sposób wpływa na dźwięk,ale może dla pewności wkleję zdjęcie stabilizatora, bo może ma inny......Nie można tak krytykować Woodoo ,jeszcze jego wyznawcy się obrażą ...............Bardzo serdecznie pozdrawiam...

mamel · 1 Maja 2012

Karunesh - Ty naprawdę masz poważny problem ze zrozumieniem przeczytanego tekstu

anote · 20 Maja 2012

Mam do sprzedania dwa gotowe zasilacze w/g projektu Salas. Może ktoś jest zainteresowany? [email protected]

**lian** · 5 Lipca 2012

ma ktoś może link do prostego schematu stabilizacji Ua w oparciu o jakiś MOSFET albo scalony stabilizator? Chcę się uniezależnić od wahań w sieci. Do zasilania są dwa lampowe układy

1. Ua=90V

2. Ua=250V

Oczywiście do obu mogę zrobić niezlaeżne stabilizacje. Dlatego fajnie gdyby układ był na tyle prosty, że poprzez np dołożenie diod albo regulację rezystancji, mógłbym na stałe wysterować subie napięcie wyjściowe

o, chyba tu są fajne proste schematy tranzystorowe

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

a swoją drogą, macie poglądy jak na brzmienie wpływa zasilacz tranzystorowy versus lampowy?

obstawiam, że żadnego

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

7 Lipca 2012

zasilacz powinien być dobry :) i wydajny szczególnie do zasilania lamp mocy, ja mam w swojej lampie zasilanie driverów na Salas z diyaudio (300V), siatkowe na TL783 i anodowy (230V) do lamp mocy C-L-C-filtr aktywny na IRF450<br />

Miałem podobne problemy z skaczącym napieciem sieciowym i rozwiązaniem idealnym okazał sie UPS online, zwykłe się nie nadają ! ONLINE prostuje napięcie sieciowe, a nastepnie generuje czystą sinusoidę zsynchronizowaną z siecią.Wszystkie stabilizatory napięcia sieciowego okazały sie zwykłą kichą gdyz tak naprawde przepuszczaja napiecie sieciowe w zakresie ok. 200-235V, jak napięcie spadnie włącza sie trafo, które je podnosi, jak napiecie przekroczy 235 włącza sie to samo trafo tylko inne uzwojenie i napięcie obniża. Jedynie Zalmed jest super stabilny, ale jego cena jest praktycznie zaporowa, poza tym wzorzec napięcia jaki jest tam stosowany jest... no zabytkowy i jakos do mnie nie przemawia. Za tą cene kupisz profesjonalny UPS online, a najlepiej delta online ( na allegro kupisz używany za kilkaset zł)<br />

<br />

Piotr

oczywiście przed zasilaczami układ filtrów :)

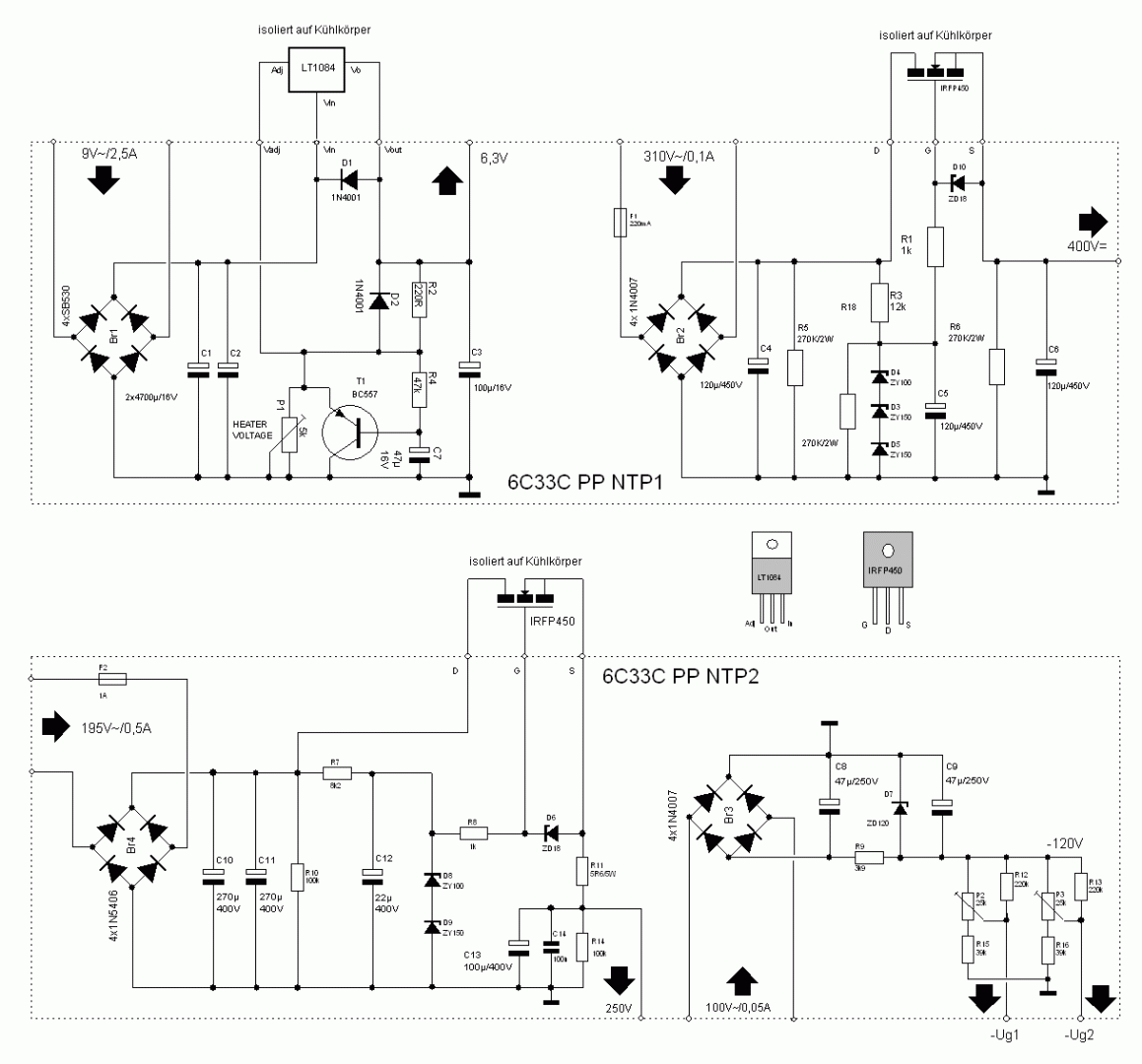

tu masz przykłady, ja mam ten prosty układ 250V z filtrem clc na wejściu

tl783 stabilizator wysokiego napięcia.pdf

bob_ · 29 Lipca 2012

Witam!

Mam podobny problem jak opisywany tu w tym wątku - stacja trafo na przeciw domu (15 metrów) i 244 V w gniazdku (stałe, nie waha się).

Przejawia się to okrutnymi szumami w obu kanałach (przy czym w zależności od parametrów lamp ecc83 w sekcji przedwzmacniacza jeden kanał zawsze uwydatnia to mocniej) i wyraźnie słyszalnymi przebiciami ("elektryczne" trzaski w głośnikach). Z tego co mi się udało zdiagnozować do tej chwili napięcie żarzenia na lampach ecc83 mam w tej chwili 7.1V!

Planuję wstawić tam opornik, tak aby zjeść powiedzmy do 6.2 V, ale jak mniemam to nie rozwiąże problemu całościowo. Przypuszczam, że tak samo na zbyt wysokich napięciach pracują lampy mocy, poza tym jeszcze nie wiem jak wyglądają napięcia anod i siatek (nie wiem jak pomierzyć).

Wzmacniacz to Leben Cs300

Czy taki UPS ja opisany wyżej, daje stałe napięcie na wyjściu? Czy przyjmie 244V na wejściu (bo z tego co widzę w specyfikacji górny zakres jest 240V). Czy takie rozwiązanie ma sens? Czy takie stabilizatory jak tu mogą być ewentualnie alternatywą? :

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

30 Lipca 2012

Sabilizatory z linku to badziew, większość działa jak w powyższym opisie, trafo z kilkoma uzwojeniami wtórnymi, które są przełączane w zależności od wartości napięcia wejściowego. Kilka działa na zasadzie autotransformatora z serwo, to jeszcze większy badziew bo są trzaski i zakłócenia przy przesuwaniu serwo po uzwojeniach.

Masz moim zdaniem 2 wyjścia, stabilizacja napięcia sieci - proste w realizacji, wystarczy zakup odpowiedniego UPS online lub stabilizacja napięć wzmacniacza, z tym jest troche roboty lecz działa super, ja zastosowałem oba rozwiązania :)

Możesz kupic UPS używany, ja kupiłem wiekowego EATONA 3kV za kilkaset zł, zasilam z niego wszystko, audio, tv itp, a ostatnio żona podłączyła pod listwę odkurzacz, też zadziałał ;), wahania napięcia wyjściowego +/- 1V

pozdrawiam Piotr
