Wzmacniacz sluchawkowy

[jaizm]

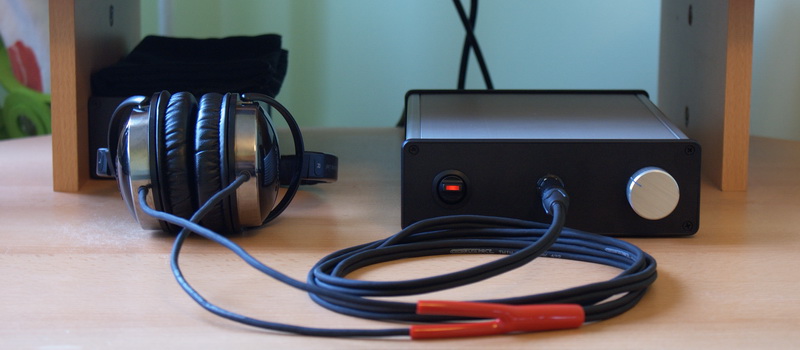

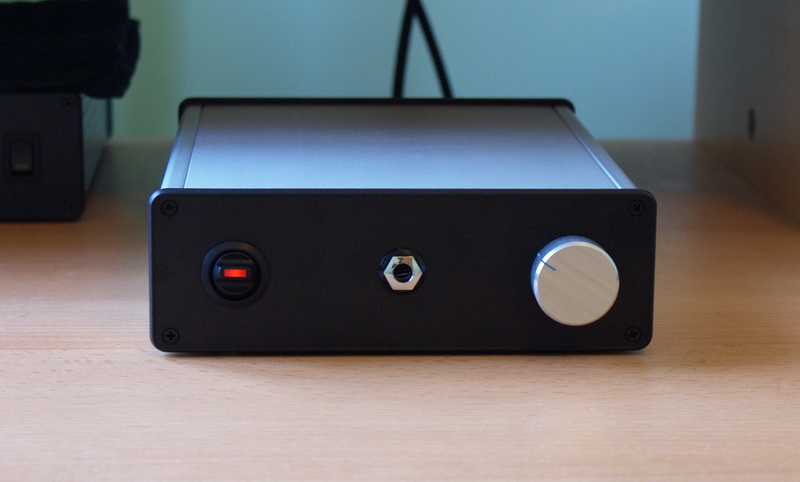

Trochę to trwało, ale w końcu skończyłem swój wzmacniacz na LME49600. Wszystko działa pięknie, gra również świetnie. Dziwi mnie trochę "wysokie" napięcie DC na wyjściu 16 i 6mV jak na układ z DC-servo, ale niczemu to nie przeszkadza, więc zostawię tak jak jest.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[panpromek]

W pierwszym wzmaku miałem 7mV i 16mV. W drugim egzemplarzu, który złożyłem dla siebie jest 16mV i 32mV... Trochę dużo. Po włożeniu innych "opków" jest praktycznie nie ma DC na wyjściu.



PS. Gdzie zaopatrujesz się w obudowy hammonda? W Polsce nie dość, że ciężko je dostać to ceny są zaporowe.

[jaizm]

w Farnell'u. albo w MS Elektronik

[andluc]

Witam,

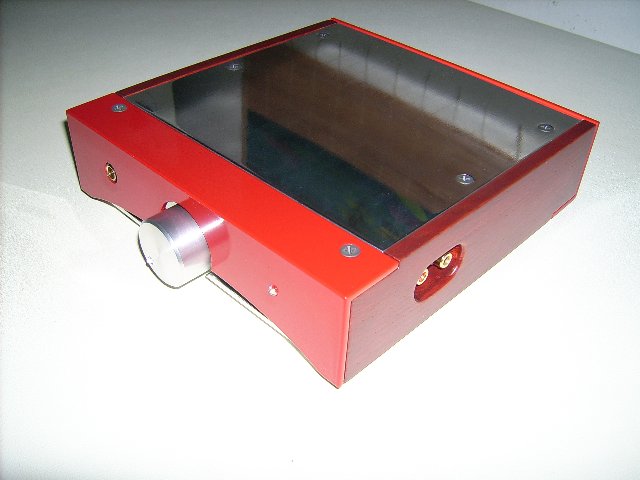

A ja zrobiłem coś takiego. Obudowa prosta i tania. Warsztat mam skromny ale zawsze coś tam można wydłubać :-)))Tylko trochę chęci i czasu. A jednostka napędowa to LT1210 na płytkach by Jaizm.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jaizm]

Pięknie Ci to wyszło, bardzo mi się podoba.

[andluc]

Dzięki, no starałem się. Gra super. Myślę,że to rozdzielenie masy transformatora - czyli rozdzielone uzwojenia transformatora do zasilacza symetrycznego i później wydzielona masa dają pozytywny efekt a dodatkowo jeszcze osobne zasilacze do kazdego kanału. Pozdrawiam wszystkich !.

[czegevara]

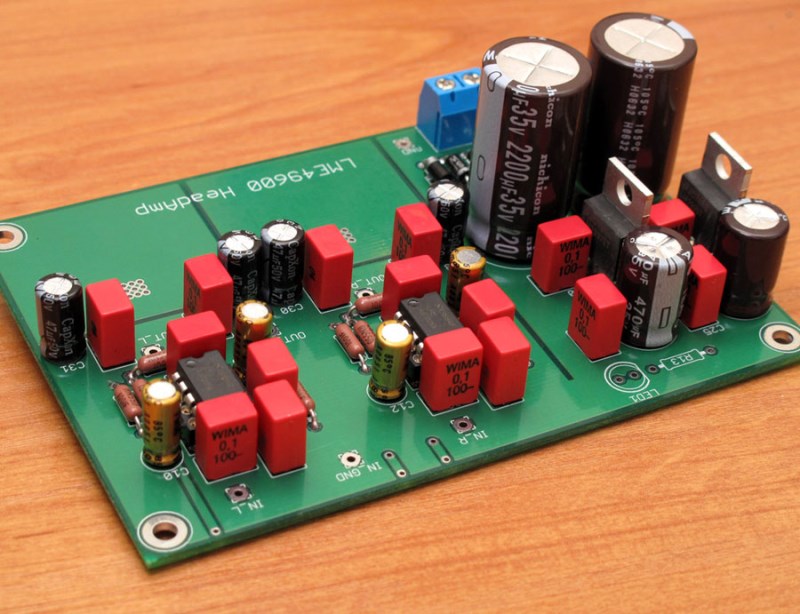

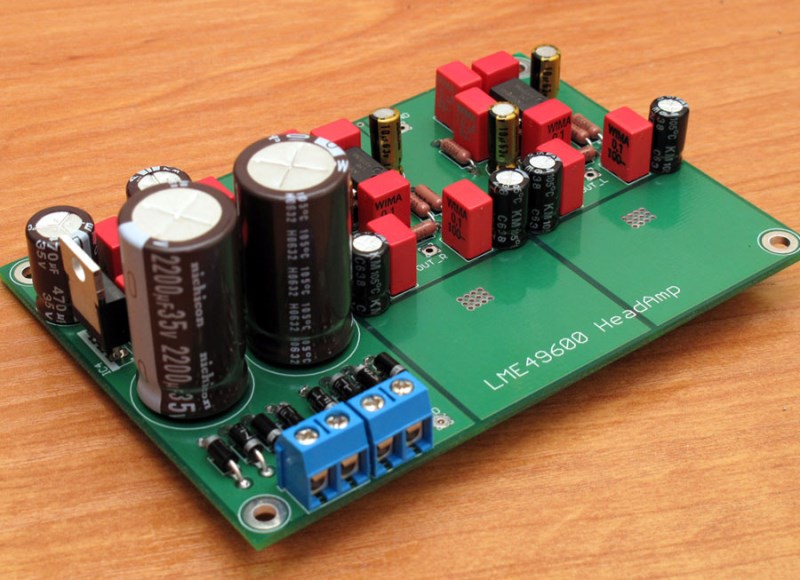

Właśnie skończyłem swojego...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[czegevara]

Parę osób już od dłuższego czasu ma złożony ten wzmacniaczyk. Może ktoś by się pokusił o jakąś recenzyjkę i ocenę?? Ja czekam na trafo. Mam nadzieję że 2x14V wystarczy do zasilenia 7815/7915??

[czegevara]

Wzmacniacz odpaliłem. DC mam dośc nierówno - 6mV i 29mV. Pytanie czy to zalezy od OpAmpów bardziej czy od buforów. Czy wymiana Opa na inny egzemplarz (ten sam typ) może to zmienic??

[Muzg]

Zamień miejscami WO to się dowiesz ;)

[czegevara]

Zamieniałem i wyższe DC "powędrowało" za WO...

[jaizm]

panpromek pisał już że winą są OpAmpy, po zmianie na inne miał zero DC

[michelangelo]

W tym schemacie offset będzie zależał od offsetu op-ampa w DC serwo i od sterującego kanałami. Taki schemat po prostu. W układach z globalnym NFB DC serwo nie jest potrzebne, a tu jest, tylko wpięte dość osobliwie.

Nie mam pod ręką kartki gdzie to przeliczałem, ale wychodziło mi bodajże, że w tym układzie DC na wyjściu będzie równe (G+1)*Vos_in-Vos_servo, a jak się zejdą opampy z przeciwnym znakiem offsetu, to się on zsumuje. 4*kilka mV i już może wyjść 20mV albo więcej, szczególnie gdy op amp wejściowy będzie miał duże prądy biasu wejść.

[spychu14]

Kupię PCB do wzmaka na TPA6120...



Może być z elementami.

[Woper1]

Kupię płytki PCB do budowy wzmacniacza słuchawkowego na układach LT1210. Bardzo proszę o pomoc. Z góry dziękuję. Pozdrawiam

[loszmi]

A ja właśnie wyciągnąłem z szafy płytki na LT1210.



Czy montując scalaczka do radiatora muszę go odizolować elektrycznie?

[gelson]

Nie,nie musisz.

[loszmi]

A co powiecie, aby w torze audio jako C6 wstawić taki oto kondensator?

Wiem, że jest on ponadto elementem, który nie koniecznie musi tam być wykorzystany i można go pominąć, wraz z R8 ?



Proszę i uwagi na ten temat.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gelson]

Ja u siebie go nie mam,ale może inni mają.

[loszmi]

Odpaliłem wzmacniaczek LT1210 na płytkach Veterana. Fajnie to gra, ale ciekawi mnie offset. Lewy kanał 40m,V a prawy do 100mV. Skąd takie różnice i skąd taki wielki offset, skoro servo miało go blokować?

Może źle mierzę? Jak mierzymy offset?

[michelangelo]

Od każdego kanału osobno do masy mierzysz.

[loszmi]

Tak robię, jednakże wartość offsetu nie jest wartością stałą, ciągle się zmienia i podałem tylko wartości maksymalne. Czy mój miernik świruje, czy to normalne?

[loszmi]

No i offset zniknął. Dziś włączyłem i go nie ma. Zmieniłem także kondensatorki na potwory Siemensa. A co się mają w szafie marnować.

Oto prototypowa wersja Carpet Limited ;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[neodom]

Hmm , wszystko ladnie Loszmi ale po co kondensatory w torze sygnalu skoro caly uklad zawiera DC serwo ktore wlasnie o to jest by offsetu nie bylo ?

No chyba ze w jakis sposob ksztaltujesz brzmienie tymi kondami ...

[loszmi]

Jakie kondy w torze sygnałowym?

Kondy są tylko w zasilaniu i DC Servo.

Elna na zasilaniu na płytce, Sikorki koło diód, Wimka na nogach LT i kondki w serwie. Dats ol.

[loszmi]

No i Silver Mica do gleby na wejściu - tu się zgodzę, ale to zrobiłem wg. schematu. Zabrać te 56pF ze wzmaka?

[czegevara]

Panowie, czy byliby chętni na płytki wzmacniacza słuchawkowego na LT1210 i czy znalazłby się chętny poprowadzic zamówienie?? Ewentualnie odkupię komplet płytek jeśli ktoś posiada...

[Krawiec]

Gdybym dostal pliki tego wzmacniacza to moglbym sie tym zajac, bo w tej chwili obecnie zamowienia mam juz zamkniete :-)

[czegevara]

Może kolega jaizm zgodzi się udostępnic pliki swojej wersji z zasilaniem tudzież kolega Veteran... Odpaliłem właśnie swój na LME49600 (gra świetnie) i teraz kolej na LT.

[robyo]

Witam. Może ktoś posiada gdzieś z zapasów płytkę do wzmacniacza na TPA6120 kolegi esh0? Ew. projekt PCB do tego wzmaka z eagla etc?

Pozdrawiam
