Dzisiaj dojechał do mnie 2023 Balanced MARK x4 PCM63P DAC. Made in China: Żeby nie przepisywać netu pozwolę sobie zamieścić link: [Ukryta Zawartość] Wersja z filtrem DF1704 ustawionym na oversampling x4 (I2S, 20 bitów). Konstrukcja zbalansowana na czterech kościach PCM63 w wersji P. Wejścia cyfrowe: coax, AES/EBU, toslink. Istnieje opcja dodania wejścia USB Amanero i wejścia zewnętrznego zegara. Mozliwa wymiana kości filtra na: DF1704, DF1706, NOS 6 chip, NOS 8 chip, PMD100, SM5842. Będzie się działo, pamiętając pojedynek dCS Debussy z RME ADI-2 Pro 😉 Wszystko podłączone tak samo. Wejście AES/EBU, wyjście XLR, te same kable cyfrowe, te same kable zasilające. Tylko AN DAC4 będzie pracować po wejściu coax i wyjściach RCA. Grzeje się, zaraz odsłuchy, będę pisać w miarę na bieżąco.

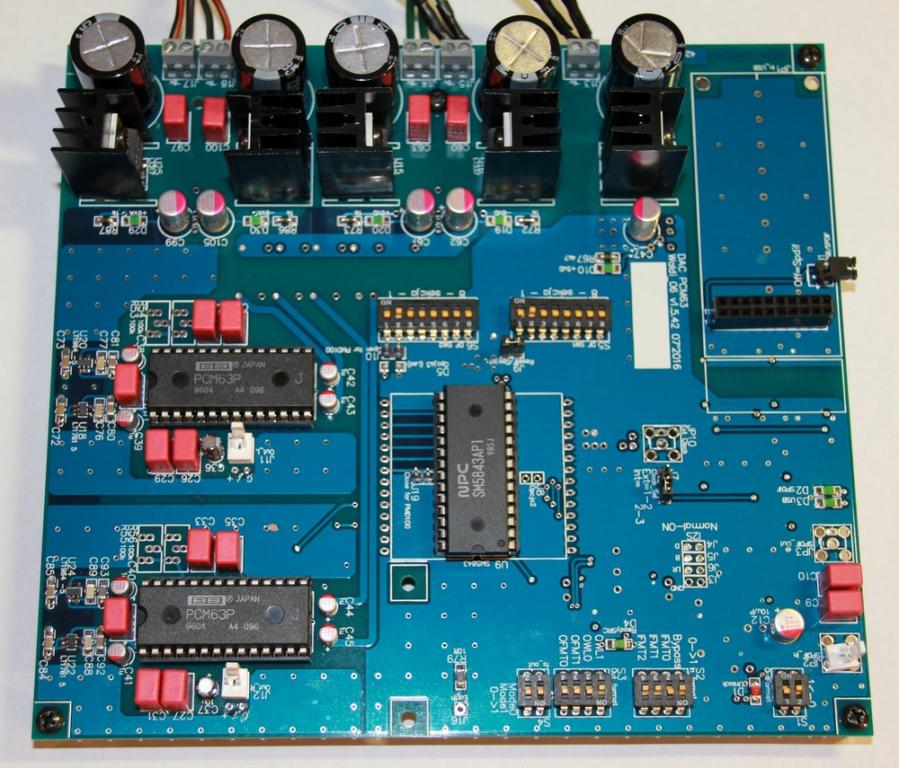

Poniżej mały prezent gwiazdkowy. Był już DAC z PCM1704, był z AD1865 i wszystkie moje DACe z przetwornikami R2R były sterowane filtrem DF1706. Zalety tego filtra to pełna współpraca z 24bitowym PCM1704, dostępność w sklepach jak również obsługa gęstych formatów. Duet R2R i DF1706 spisuje się dobrze, ale bezpośrednie porównanie z innymi konstrukcjami np DAC Parasound HD1600, CD Pioneer PD93 i innymi uwidocznił różnice w równowadze tonalnej oraz w charakterze brzmienia basu i środka pasma. Łatwo zauważyć, że te wymienione ale i nie wymienione tutaj DACe i CD były oparte o inne filtry i inne przetworniki niż wymienione na wstępie. Przetworniki które znajdziemy w tych urządzeniach to PCM63. Są to w istocie dwa przetworniki w jednej obudowie dla jednego kanału. Można je znaleźć w najlepiej brzmiących urządzeniach audio. Nie stosowano jednego wybranego filtra ale najczęściej spotykane są SM5813 i PMD100. Nieoczekiwanie kolega Nakamichi użyczył prostego DACa z możliwością aplikacji różnych filtrów. Posłuchałem SM5813, SM5842, SM5843, DF1700 a w Parasoundzie filtra PDM100. Za każdym razem można było usłyszeć różnice w brzmieniu tego małego DACa. W równowadze tonalnej spore w porównaniu z DF1706, a w ocenie brzmienia mniejsze ale dalej słyszalne. Oczywiście ograniczeniem tych filtrów jest długość słowa (tutaj prawie zawsze jest ok) i częstotliwość próbkowania (z tym parametrem jest znacznie gorzej). Postanowiłem sprawdzić czy warto poświęcić pełną obsługę gęstych formatów na rzecz brzmienia tych nie młodych przecież układów. W ten sposób powstał DAC PCM63. Który: 1. posiada dwa* wejścia: jedno SPDIF na WM8804 a drugie to złącze pod Amanero umieszczone na pcb, przełączanie jest elektroniczne, *-gwiazdka oznacza, że za selektorem wejść można wpiąć inne źródło w formacie I2S lub podobnym. 2. posada bufor przed filtrem w postaci SRC4192, oczywiście funkcję Bypass można wyłączyć i otrzymamy upsampler z jego zaletami i wadami, 3. ma możliwość uruchomienia wielu filtrów, dotychczas były słuchane SM5813/42/43, DF1700, w planach jest Sm5847 i PMD200, gniazdo jest zdublowane - w środku DIP28 a po bokach dwa grzebienie na inne filtry na płytce córce, 4. dwa przetworniki PCM63 z możliwością trymowania, 5. całkowicie rozdzielone zasilania a. jedno dwustopniowe z kilkoma drugimi stopniami sekcji cyfrowej, b. cztery dwustopniowe zasilania przetworników , osobne dla sekcji cyfrowej i analogowej (układ podobny do tego z mojego DAC PCM1704, 6. płytka DACa posiada cztery warstwy i była projektowana z uwzględnieniem dobrych praktyk projektowania układów wysoko częstotliwościowych (podziękowania dla kolegi .3lite), Do tego DACa potrzeba była nowa analogówka. I tutaj nastąpiły zmiany względem dotychczasowych układów. I tak część analogowa: 1. została zaprojektowana jako mono kanały, 2. występują 4 stopnie a cały tor audio jest dyskretny, a. pierwszy stopień to układ i/v zbudowany z elementów dyskretnych, b. drugi stopień to wzmacniacz dyskretny z niewielkim poziomem wzmocnienia, c. trzeci stopień to filtr GIC opisany szerzej przez Burr-Brown'a w nocie AB-026. d. ostatni stopień to bufor separujący wcześniejszy filtr. Analogówka posiada dwustopniowy zasilacz. Oba stopnie zasilacza zostały umieszczony blisko układów co ułatwiło poprowadzenie mas czystej i brudnej jak również skróciło ścieżkę zasilania do minimum. Na zdjęciu powyżej działający DAC, a na zdjęciu poniżej jeden kanał części analogowej. Oczywiście część analogową można wykorzystać w innych DACach. Dotychczas wykonałem prototyp jak na zdjęciach. Do odstąpienia mam 5 płytek części cyfrowej wraz z małymi córkami do jednego z filtrów. Obecnie nie ma już płytek do części analogowej. Tradycyjnie jak znajdzie się trochę chętnych to zamówię płytki. Komplet stanowią 1 cyfrowa płytka DACa, jedna córka do DACa pod filtr SM5847 i dwie monofoniczne płytki do części analogowej. DAC nie jest zbalansowany. PCM63 1542 sch o.pdf analog for PCM63 1550o sch.pdf

Po sukcesie poprzedniego preampu, jakim był Balanced Tube Preamplifier V6.4 przyszedł mi pomysł na nowy projekt. W rozmowach z Wami często okazuje się, że nie potrzebujecie wyjść XLR, a Wasze DACi mają tylko pojedyncze wyjście i tak naprawdę połowa poprzedniego preampu jest niewykorzystana. Oczywiście niesie to za sobą szereg korzyści, jakimi nie wątpliwie są wyjścia które w przyszłości mogą się przydać, to jednak pomyślałem, że prostsza wersja też może się przydać. Chciałbym zaproponować analog oparty o topologię hybrydowego Mu-Followera. Tylko jedna lampa i mosfet w sygnale, bez wtórnika (impedancja wyjściowa jak z wtórnikiem), duże wzmocnienie (mu). Na wejściu filtr dla DAC. Cel żeby to było małe i zmieściło się nawet do środka CD. Warunki takie jak przy poprzednim projekcie. PCB po kosztach, a schematy ogólnie dostępne.

Ot taki letni prezent. Był przeróżne dace. Not czas na kolejną ? Poniżej propozycja daca R2R. Chciałem posłuchać daca z lampizacją no i brakowało mi miejsca w obudowie z Moduszopa. Dotychczasowe dace niepasowały do sprytnej zabudowy z lampami. No to zrobiłem taki który łatwo zmieścić w obudowach 2U i wyższych. W 1U nie wejdzie zwykła lampa, ale ten dac da radę. W ten sposób powstała nowa wersja znanego DAC PCM63. Który: 1. posiada wejścia izolowane wejście SPDIF na WM8804 2. ma upsampler SRC4192, 3. ma możliwość uruchomienia wielu filtrów, ale to jest już znane gniazdo jest zdublowane** - w środku DIP28 a po bokach dwa grzebienie na inne filtry na płytce córce, 4. dwa przetworniki PCM63 z możliwością montażu PCM1704, lub AD1865, 5. całkowicie rozdzielone zasilania, ułożone tak aby prądy nie plątały się po pcb 6. płytka DACa posiada cztery warstwy i izolację galwaniczną pomiędzy częścią cyfrową a analogową, Do tego DACa potrzeba była nowa analogówka. Na fotkach widać eksperyment z ECC83 oraz pięknie grający układ z dwoma lampami na kanał. Wykonałem prototyp jak na zdjęciach. Do odstąpienia mam 5 płytek części cyfrowej. W cenie 100zł plus poczta. Komplet stanowią 1 cyfrowa płytka DACa,. Płytka posiada dwa małe błędy, oba polegają na zamianie ze sobą sąsiednich ścieżek. Bardzo łatwe do usunięcia podczas lutowania. Chętnych zapraszam na PW

Czołem koleżanki i koledzy w trudnym czasie panowania wirusa. Zgodnie z obietnicą grudniową przedstawiam poprawioną odsłonę DACa do lampek. Wielkość płytki determinowała jej zawartość. Wszystko będzie na schemacie , no i podyskutować możemy. Płytka w swoim zamierzeniu ma się zmieścić na boku obudowy z Modushop.pl tak aby wnętrze obudowy przeznaczyć na część lampową. DAC 1. posiada wejścia izolowane wejście SPDIF na WM8804 oraz izolowane wyjście SPDIF 2. ma upsampler SRC4192, przez co łatwo możemy podłączyć zewnętrzny zegar dobrej jakości. 3. ma możliwość uruchomienia wielu filtrów, ale to jest już znane gniazdo jest zdublowane** - w środku DIP28 a po bokach dwa grzebienie na inne filtry na płytce córce, 4. dwa przetworniki PCM63 z możliwością montażu na przejściówkach PCM1704, PCM1702 lub AD1865, 5. całkowicie rozdzielone zasilania, ułożone tak aby prądy nie plątały się po pcb 6. płytka DACa posiada cztery warstwy i izolację galwaniczną pomiędzy częścią cyfrową a analogową, 7. Istnieje możliwość podłączenia innego niż SPDIF źródła sygnału np odbiornika USB, W ubiegłym roku wykonałem prototyp jak na zdjęciach. W tym roku zaprojektowałem poprawioną wersję na której usunąłem zauważone błędy. Będę zamawiał płytki. jeżeli znajda się chętni to proszę na PW. Cena 100zł plus poczta. Dołożyłem wszelkich starań aby uniknąć błędów. Komplet stanowi 1 sztuka . Chętnych zapraszam na PW Zdjęcie poniższe przedstawia poprzednią wersję daca który zresztą gra u mnie do dzisiaj. Schemat w załaczeniu. d1110 sch o.pdf

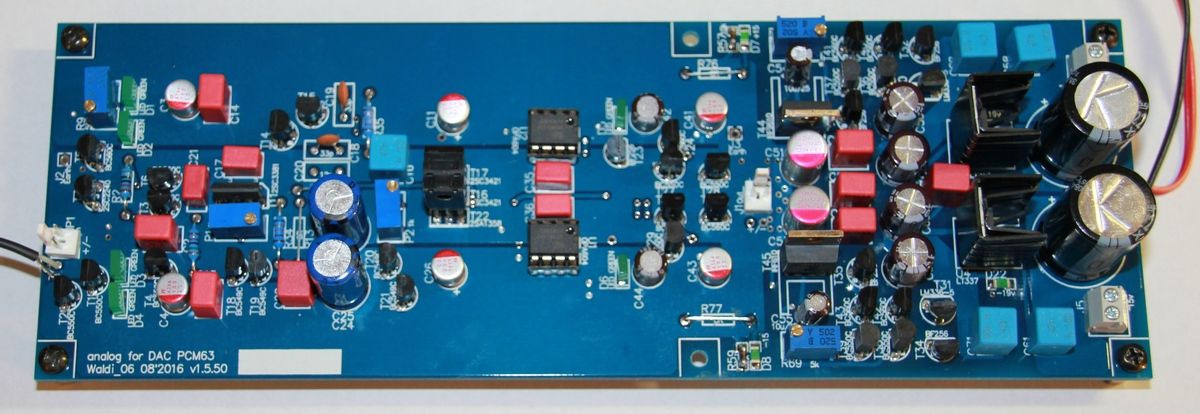

Cześć. Z potrzeby własnej zaprojektowałem i uruchomiłem tzw analogówkę iv czyli układ analogowy konwertujący prąd na napięcie do DACów R2R. Ale nie tylko. Kilka słów i zdjęć znajdziecie tutaj [Ukryta Zawartość] Układ zaprojektowałem tak aby wykorzystać to co ma nasza szuflada. Elementy typowe. Całość na opampach. Opampy dobieramy według zasady: Pierwszy DIP - pojedynczy, - najlepiej fet, - o szybkim stanie ustalania ( to jest ważne), - niskoszumny, - ja dałem OPA627 Drugi SMD - podwójny z wyjsciami typowymi (bo AD robi też scalaki z innym rozkładem nóżek niż typowe), - musi być fet, - np OPA 1652, Trzeci SMD - pojedynczy, - raczej dowolny, ale najlepiej z dużym pradem wyjsciowym np 600om, - ja dałem fetowy OPA 827, Czwarty SMD - podwójny, - ja dałem OPA1642 czyli: DIP pojedynczy fet - można zmieniać do woli, SMD podwójny fet - to jest op do filtra i zmiana nie ma sensu, dlatego jest smd, SMD pojedynczy fet z większym niż zwykle prądem obciążenia , SMD podwójny o dobrym PSRR i niemałym prądem wyjściowym - to jest symetryzator ale wykonany na normalnym opampie, W analogówce pracuje filtr niskoszumowy, o niskich zniekształceniach zaprojektowany specjalnie do filtracji pozostałości normalnej pracy przetworników, Czyli filtr GIC lub inaczej Linear-Phase Filter. Prototyp wyszedł bez błędów i mam do odstąpienia jeszcze ok 15 sztuk płytek. Płytki po 45 zł plus 10zł przesyłka. Schemat poglądowy w załączeniu. a1009 o sch 1.pdf Nie tworzymy listy. Chętnych zapraszam na PW.
