POWIEDZCIE MI COŚ O UNITRA WS 442 .

[pawlik7294]

śmiało

[karolc1996]

mam jeszcze pytanie co do tej płytki zasilającej przedwzmacniacz to zrobiłem ją tak jak w ws418 i zmniejszyła się ilość szumów, tam są takie trzy kondensatory 220\63v czy można je bez problemu wymienić na 470uF czy to nie wpłynie negatywnie na prace wzmacniacza

[pawlik7294]

tak 470uF może być z tą różnicą że kondensatory przeznaczone do zasilania np panasonic fc (panasonic fc do UNITRY to trochę przesada ale co tam)

[Wojtek321]

A wiec kondensatory:

C203,C204,C209,C210,C301,C302,C307,C308,C313,C314,C315,C316,C501,C502 ..NALEŻY WYMIENIĆ NA TANTALE 10uF/50V..kurcze za mało tych tantakli kazałem wam kupic trzeba ich troche wiecej niz 10 sztuk..cena 2,70 zł za sztuke to niby nie duzo ale jak sie wezmie pod uwage ze trzeba az 14 sztuk to to juz robi wrażenie..w sumie tyle co 1 black gate...



SZYBA bardzo dokładnie sie przyjrzyj małemu potencjometrowi regulowanemu który jest w tym kanale co ci sie grzeje czy jak montowałeś kondensatory to go lekko niechcąco nie obróciłes ..po tylu latach z zasady jest widoczny wyraźny ślad po miejscu w którym był ustawiony.Ale jakby nic nie było widac to to nie kombinuj bo nie własciwe obrócenie moze uszkodzic kanał..z zasady w obu kanałach potencjometry były prawie identycznie ustawione..ale nie zawsze..

Czy ten kodziołki leżą w torze audio czy stricte zasilającym? Bo mam dylemat, czy ładować tam elny silmic II czy panasonic fc

[pawlik7294]

wszystkie w/w Audio



ja bym dał tam jeszcze wima MKT 1uF (c201, c202) i 2,2uF (c501, c502)



można jeszcze dodać włączniki tzw PURE DIRECT

[Wojtek321]

wszystkie w/w Audio



ja bym dał tam jeszcze wima MKT 1uF (c201, c202) i 2,2uF (c501, c502)



można jeszcze dodać włączniki tzw PURE DIRECT

Ale generalnie elny silmic II dadzą radę z tymi wszystkimi?(10 uf 50 v). Nie chcę mi się już nic dokupować...



Pure direct? Napisz coś wiecej.



Mam głupie pytanie. Jest jakiś dobry pomysł aby wylutować stare kondzioły i wiedzieć który lut od spodu odpowiada za dany kondensator? W radmorach nie ma takiego upychania w srodku i nie miałem takiego problemu, ale ostatnio robiłem podejście do wymiany tych kondensatorów i przypadkowo wylutowałem jedną nogę kondensatora i jedną rezystora... Odłożyłęm na potem...

[pawlik7294]

Ale generalnie elny silmic II dadzą radę z tymi wszystkimi?(10 uf 50 v). Nie chcę mi się już nic dokupować...



Pure direct? Napisz coś wiecej.



Mam głupie pytanie. Jest jakiś dobry pomysł aby wylutować stare kondzioły i wiedzieć który lut od spodu odpowiada za dany kondensator? W radmorach nie ma takiego upychania w srodku i nie miałem takiego problemu, ale ostatnio robiłem podejście do wymiany tych kondensatorów i przypadkowo wylutowałem jedną nogę kondensatora i jedną rezystora... Odłożyłęm na potem...





Z elną silmic rób jak uważasz

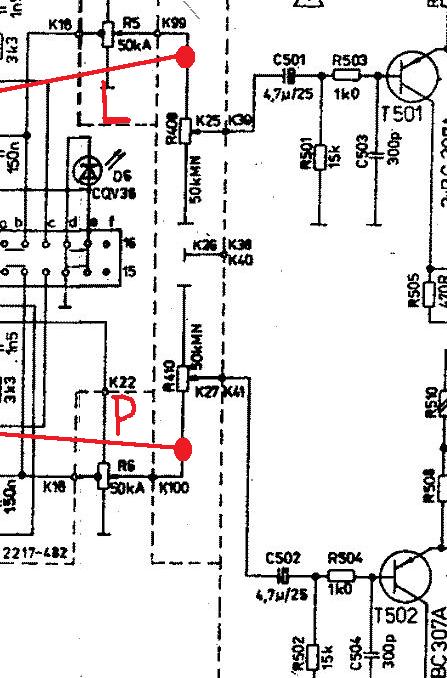

pure direct to ominięcie przedwzmacniacza i wpięcie się bezpośrednio na końcówkę mocy a przełącznik żebyś mógł wybrać opcję (nawet nie wyobrażasz

sobie jak ten wzmak gra bez tej wytwarzalni szumu (przedwzmacniacz))



a głupie pytanie hmm.. musisz sobie poradzić

[Wojtek321]

pure direct to ominięcie przedwzmacniacza i wpięcie się bezpośrednio na końcówkę mocy a przełącznik żebyś mógł wybrać opcję (nawet nie wyobrażasz

sobie jak ten wzmak gra bez tej wytwarzalni szumu (przedwzmacniacz))

Właśnie czytałem o tym, tylko nie mogę znaleźć jakiegoś oznakowania co gdzie przepiąć. Rozejrzę się w elektronicznym za jakimś przełącznikiem i coś wykombinuje. Tylko czy będzie wtedy dostępny filtr i kontur?

[pawlik7294]

Właśnie czytałem o tym, tylko nie mogę znaleźć jakiegoś oznakowania co gdzie przepiąć. Rozejrzę się w elektronicznym za jakimś przełącznikiem i coś wykombinuje. Tylko czy będzie wtedy dostępny filtr i kontur?





pure - czyste jak diament



direct - bezpośrednie



żadnych filtrów ani konturów





ale to jak wolisz (nic na siłę)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Wojtek321]

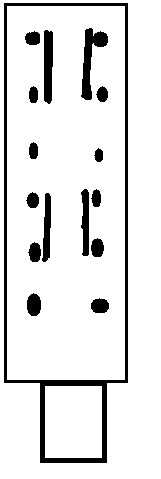

Ok, kapuje. Rozrysowałem to sobie w szkole i mam pytanie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Czy lewy kanał też muszę "zamykać" przy przełączeniu na ominięcie przedwzmacniacza? Pogubiłem się nieco i nie mam pojęcie jak taki przełącznik zastosować.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pawlik7294]

z tego postu robi się powoli DIY



dwie sprawy



1 przełączasz sygnał



2 rozłączasz przedwzmacniacz z końcówką



przełącznik od filtru się nada idealnie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[karolc1996]

ja akurat wykorzystałem przełącznik od gramofonu ale od filtra też może być :)

[Wojtek321]

Filtr zrobie tak, aby był cały czas włączony(ja i tak nie słysze różnicy z nim czy bez) i tak się podepnę. Karol, masz może jakieś zdjęcia swojego wzmaka jak to wygląda?

[pawlik7294]

umiesz czytać schemat?





widzę że przesadziłem z tym pomysłem (direct)



to może się okazać dość zaawansowane dla amatora ten przełącznik jest wlutowany w płytkę (a jego umiejscowienie obok przycisku kontur - wypas)



nie wiem jak to zrobisz będziesz ciął płytkę czy jak

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[karolc1996]

Ja to zrobiłem tak jak na rysunku, nie wiem jak to działa bo jeszcze wzmaka mam rozłożonego:)



:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pawlik7294]

ot karolc widzisz masz rację



wcześniej dodałem wpis 30.05.2011 - 22:14 i tam jest błąd



no jasne że trzeba się wpiąć na k21 i k23 (inaczej z regulacji głośności nici)





ale trzeba by jeszcze rozłączyć przedwzmacniacz z końcówką

[Wojtek321]

Ok, za tydzień będę z tym majstrował. Dziś C203,C204,C209,C210,C301,C302,C307,C308,C313,C314,C315,C316,C501,C502 udało mi się wymienić na Elny SILMIC II i muszę powiedzieć, że różnicę naprawdę słychać. Nie ma już szumów(a może placebo, w każdym razie jest mniej). Chyba 3 godziny zajęło mi szukanie/lutowanie tych elementów...



@edit

nie wiem czy to możliwe, ale utworzyło się jakby trochę przestrzenności w dźwięku... Wokale grają zawsze "przede mną" bez względu gdzie się znajduję, grają kolumny a nie głośniki. Jutro dostane altony 80 i zobacze jak będzie.

[karolc1996]

A ja jednak uparłem się co do tego opóźniania kolumn i ochrony kolumn przed składową stałą na wyjściu i prawie je zrealizowałem ponieważ nie mogę nigdzie dostać przekaźnika rm2 na 24v to kupiłem 12v i nie wiem teraz jaki opornik dobrać bo nie wiem ile ten przekaźnik ma mA.

Oto czynności, które wykonałem:



wyjąłem:

Ł7 i Ł8



wstawiłem:

Ł17 !!!

C518 - 0,1uF 100V

C520 - 0,1uF 100V

C601 - 0,1uF 100V

C602 - 47uF 25V

C603 - 47uF 25V

C604 - 470uF 25V

D601 - BAYP 94 *

D602 - BAYP 94

P601 - przekaźnik RM2 12V 210ohm

R601 - 150K

R602 - 220K

R603 - 120K

R604 - 15K

R605 - 47K

R606 - 18K

R607 - 18K

R608 - 15K

T601 - BC-237B

T602 - BC-237B

T603 - BC-237B



R609 zastosowałem 750 ohm lecz po złożeniu wszystkiego do kupy przekaźnik nie załącza więc go wyjąłem i zmierzyłem napięcie zasilanie cewki i miernik mi pokazał 38v!!! nie wiem co mam juz robić. przekaźnik dobry bo sprawdzałem na prostowniku. Czy ktoś wie co może być grane?



ot karolc widzisz masz rację



ale trzeba by jeszcze rozłączyć przedwzmacniacz z końcówką



Jak? Mozna wykorzystać istniejący już isostat od gramofonu?

[karolc1996]

A ja jednak uparłem się co do tego opóźniania kolumn i ochrony kolumn przed składową stałą na wyjściu i prawie je zrealizowałem ponieważ nie mogę nigdzie dostać przekaźnika rm2 na 24v to kupiłem 12v i nie wiem teraz jaki opornik dobrać bo nie wiem ile ten przekaźnik ma mA.

Oto czynności, które wykonałem:



wyjąłem:

Ł7 i Ł8



wstawiłem:

Ł17 !!!

C518 - 0,1uF 100V

C520 - 0,1uF 100V

C601 - 0,1uF 100V

C602 - 47uF 25V

C603 - 47uF 25V

C604 - 470uF 25V

D601 - BAYP 94 *

D602 - BAYP 94

P601 - przekaźnik RM2 12V 210ohm

R601 - 150K

R602 - 220K

R603 - 120K

R604 - 15K

R605 - 47K

R606 - 18K

R607 - 18K

R608 - 15K

T601 - BC-237B

T602 - BC-237B

T603 - BC-237B



R609 zastosowałem 750 ohm lecz po złożeniu wszystkiego do kupy przekaźnik nie załącza więc go wyjąłem i zmierzyłem napięcie zasilanie cewki i miernik mi pokazał 38v!!! nie wiem co mam juz robić. przekaźnik dobry bo sprawdzałem na prostowniku. Czy ktoś wie co może być grane?



aaa i co się stanie gdy nie odłącze wtedy przedwzmacniacza? Końcówka wzbudzi się?

[pawlik7294]



C518 - 0,1uF 100V

C520 - 0,1uF 100V

C601 - 0,1uF 100V

C602 - 47uF 25V

C603 - 47uF 25V

C604 - 470uF 25V

D601 - BAYP 94 *

D602 - BAYP 94

P601 - przekaźnik RM2 12V 210ohm

R601 - 150K

R602 - 220K

R603 - 120K

R604 - 15K

R605 - 47K

R606 - 18K

R607 - 18K

R608 - 15K

T601 - BC-237B

T602 - BC-237B

T603 - BC-237B



aaa i co się stanie gdy nie odłącze wtedy przedwzmacniacza? Końcówka wzbudzi się?



przeczytaj dokładnie!



1 na cholerę żeś tam wstawił te elementy (jako zabezpieczenie głośników wstaw bezpieczniki 2A)



2 jescze raz PURE DIRECT żadnych elementów przed końcówką mocy (przedwzmacniacz będzie ci szumiał)



jak chcesz mieć opóźnienie możesz wykorzystać

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



błąd w schemacie jako C1 zalecam 3300-4700uF 35V (a nie 350V)



zamiast zasilania możesz załączać kolumny UWAGA na niebezpieczne napięcia na płytce drukowanej 230V !!!!!!!!!!!!!



pozdro

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[karolc1996]

Dobra mam większy problem. Otóż gdy pierwszy raz włączyłem wzmacniacz do sieci zauważyłem, że cztery pierwsze diody w każdym kanale świecą się non stop. Gdy podgłaszam gałką volume na max diody nie migają. Odpiołem przedwzmacniacz od końcówki i zauważyłem, że świecenie tych diod przestało. Nie wiecie co mogło sie stać?

[pawlik7294]

wywal ten wzmacniacz i kup sobie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[karolc1996]

Dzięki ale i tak wolę swoją diore :)

Rozwiązałem już ten problem lecz niestety pojawił się następny. Otóż gdy podłączyłem słuchawki i puściłem muzykę to lewa słuchawka grała normalnie a druga po 5 sek zniekształconego cichego grania zrobiła się ciepła i zauważylem, że trochę obkopcił się rezystor r551, który znajduje się pod spodem płytki.

Czy ktoś wie co mogło się stać?

[pawlik7294]

chyba się wzbudza :(



zawsze podkreślam że rezystory są bardzo ważne

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[karolc1996]

Nie wiem ale myślałem, że jakby się wzbudzał to kopcił by się rezystor R543 lub r544 a tu się kopci ten co łączy plus od sluchawek z masą. Chyba czeka mnie szukanie zwarć.

[karolc1996]

Problem rozwiązałem. Otóż wymieniając te dwa opory na metalizowane pomyliło mi się i jednym z ich końców przylutowałem go pod + zasilania. Ufff miałem szczęście, że nie puściłem końcówki mocy z dymem (poza jednym rezystorkiem metalizowanym i jedną słuchawką). Teraz coś o dźwięku... mmm nie sprawdzałem wzmacniacza jeszcze na kolumnach ale sprawdzałem na słuchawkach od nokii i moim zdaniem dźwięk jest lepszy niż wcześniej (Mogę dokładnie porównać gdyż mam 2 egzemplarze tego wzmacniacza). Lepszy bas schodzący w rejony 50hz, średnie wyraziste (pięknie słychać na nich wokal) i wysokie(jest ich sporo ale są bardzo czytelne). Na razie potencjometry od prądu spoczynkowego są na 0. W razie czego zmierzyłem prądy spoczynkowe jakie są i wynoszą one 2.3 dla lewego i 2.4 mv dla prawego kanału. Narazie nie mogę ich ustawić bo rezystory nastawne strasznie przerywają i po lekkim dotknięciu śrubokrętem wartość prądu spoczynkowego wynosi 85 mv!!! Otóż mam nadzieję, że zdradzicie mi jakiś sekret żebym mógł je przeczyścić (ewentualnie wymienić).



Pozdrawiam!!!



Dodam jeszcze, że niedługo opublikuję całą listę zmian jakich dokonałem w moim wzmacniaczu.

[karolc1996]

Znowu mam problem otóż na prawej końcówce mam 315mV napięcia stałego, nie podpinałem jeszcze kolumn bo boje się, że mogę je stracić. Natomiast na drugiej końcówce mam -76mV i gdzieś czytałem, że to jest poprawna wartość. Jak to zniwelować?

Z góry dziękuję.

[karolc1996]

wymieniłem tranzystory w parze różnicowej i nadal to samo o 15mV mniej. Teraz jest 300mV

[pawlik7294]

o panie ... temat bez końca ............. jeszcze wiele lat





życzę ci takiego wzmaka jak ja zrobiłem :) działa jak marzenie

[karolc1996]

Mi tam zostało tylko wymienić rezystory w końcówce na metalizowane ale mam teraz większy problem z tym stałym na wyjściu już nie wiem całkiem co mam robić. Przepatrzyłem schemat wymieniłem te dwa tranzystorki w parze różnicowej i nadal ten problem trwa. Mi się wydaje, że to przez te kondensatory co wymieniałem i mam nadzieję, że jak się wygrzeją to problem rozwiąże się sam. Na razie to tylko mogę gdybać. A ty drogi kolego pawlik mógłbyś wstawić więcej zdjęć swojego wzmacniacza i pochwalić się co w nim wymieniłeś? Ja też powstawiam fotki ale jak już rozwiąże ten problem z tym stalym na wyjściu.
