CDP-X559ES ulepszenia

[Krzysztof_M]

stożek: Chyba kupie te Wimy FKP2 z TME.

Co do opornikow to wydaje mi sie, ze te w petlach sprz. zwrotnego sa doklandie takie same jak wszedzie wukladzie. Czyli jak piszesz weglowe. Mozliwe, ze matalizowane stosowali w seriach z 7 albo w ogole tylko w niektorych partiach.

Co sadzisz o opornikach metalizowanych dostepnych w TME? Moze masz jakies inne zrodla w Polsce z dobrymi rezystorami?

Aha, pytalem juz ale pewnie w ferworze walki gdzies to umknelo: moje Burr-Browny OPA2134 strasznie sie grzeja. Dotknac sie ich da, ale sa gorace. NE5532 tak sie nie grzaly. To normalne w tych WO ?

[sto??ek]

>Krzysztof_M

Te Wimy są OK. Hmm, lepsze rezystory..może ELPODY :-). Ale trzeba czekać i są droższe. O jakiś egzotycznych firmach nie wspominam.

Co do grzania się, nie wiem czy tor 559 jest taki sam jak w 779 ( oprócz jednego przetwornika zamiast dwóch ) - może się wzbudza - jeżeli masz dostęp do oscyloskopu to można to sprawdzić. Ale generalnie to one są ciepłe u mnie - gorące nie - nie sprawdzałem przed przeróbką w swoim klocku.

Zresztą po kilku godzinach pracy mój cd ma naprawdę ciepłą obudowę - jak niejedem wzmacniacz. Nie wiem czemu nie ma otworów wentylacyjnych. Może dla zabezpieczenia napedu przed kurzem ?

Pozdr.

[pba]

Ja też myślę że się wzbudza. Kiedyś sam robiłem GIC i na symulacji był piękny w rzeczywistości z róznymi opampami wzbudzał się lub nie. Jeśli nie masz oscyloskopu daj do sprawdzenia po 100pf pomiedzy wyjście i wejście odwracające każdego opampa jeśli przestaną się grzać to znaczy że sie wzbudzaly przed tym zabiegiem i trzeba to usunać......(dorażnie własnie taką małą pojemnością po 2-10pF, docelowo jakos pożądniej

[pba]

aha 2134 mają mimo nieoszałamiającej szybkości i szerokości pasma spore pasmo mocy o ile pamiętam coś 800kHz czy jakoś tak więc pozornie mimo małej szybkości moga właśnie wystepowac takie przykre dodatki generowane przez takie filtry (a 5534/32 poprostu nie jest w stanie coś takiego wzbudzić), odnośnie noty Burr-Browna ona nie była do D.sigma tylko r-2r ale co tam ......DIY..... :) ja się 2 raz w GICa nie wpakuję :) ......najlepiej było by dorwać schemat modyfikacji filtru po tuningu Svobody

[pba]

OP27 jeśli jest w DC-serwo można na tani i dobry OP97FP ale jest dużo wolniejszy jak nie to Burr-Brown robi ulepszną wersję OP27 - OPA227 , można go pewnie kupić w www.uniprod.com.pl (032 2382034) lub www.tme.pl (042/65...coś tam) ale sprawdż karty katalogowe o ile mi widaomo 227 jest w 2 wersjach P i PA - P jest precyzyjniejsza selekcjonowana ale 2-3 razy droższa ....coś jak 2132P i PA podobna historia

[sto??ek]

>pba

Dodatkowe pojemnośći w/g twoich wskazówek NIE MAJĄ wpływu na charakterystykę filtru ( przed chwilą uzyskałem taki sam wykres jak powyżej ), więc w wypadku wzbudzania się konkretnego WO można je dać. Dzieki za wpis - może pomóc innym DIY-owcom.

Filtry FDNR faktycznie nie są takie uniwersalne ale mają świetne charakterystyki fazowe. A Swoboda też je używa - tylko na osobnym pcb. A schemat można zrobić jeżeli ma się dokładne zdjęcia jego płytki.

Pozdr.

[Piotrek608]

Słyszałem rozne sprzeczne czesto wywody nt Svobody..choc głodnym okiem patrze na ebay gdzie za tylko 825 euro stoii sobie cdp-x707es svoboda...ale schemat jego przerobek jest ponosc dosc mocno chroniony rowniez patentami..choc czego sie w polsce ze szwagrem po pijaku nie robiło:-)



Fade własnie robie wzmaka forum608.........dla siebie nareszcie znalazłem troche czasu:):)

[Piotrek608]

Krzysztof M kurcze wdupiłem zapomniałem o tym na smierc..ale teraz zapisuje sobie na czole ..z rezystorkami daje sobie spokój...rzeczywisie ..mogły by byc ciut lepsze...tam naprawde dali weglowce&-)

[Krzysztof_M]

pba: dzieki za sugestie na temat wzbudzania, dzisiaj postaram sie sprawdzic co sie dzieje z tymi WO.

Zmierze tez dokladnie do jakiej temperetury sie nagrzewaja przed podpieciem kondnesatorkow i po podpieciu.

Co do skrotow z P i PA to wnie wiedzialem, ze P jest lepsze. Czy GP tez cos oznacza? Ztego co widze, to ten OP27GP nie jest taki zly, wiec poki co to nie bede go ruszal. Myslaem za to nad tranzystorami w koncowce. Czy ktos przymierzal sie kiedys do ich zamiany? Czy moze wspolczesnie sa juz jakies lepsze wersje zastepcze dla takich tranzystorkow?



stożek: wysokie temperatury na niektorych z elementach sa faktycznie moim zmartwieniem. Otwory wentylacyjne sa tylko z dolu. Gorna pokrywa szczelnie wszystko przykrywa. Wszelkie pomiary temperatur robie wlasnie w srodku. Na srubkach stabilizatorow w zasilaczu mam po 80stopni (w pokoju ok.24 stopnie). A kondensatorki Elna, ktore sa w zasilaczu maja maksymalna temp. 85 stopni. Prawdopodobnie sa juz lekko zuzyte po ok. 10 latach pracy :-( Kondensatory zasilajace sekcje audio (2x5600uF na 85 stopni), mienilem je na dwa Nichicony 6800uF na 105 stopni.

Ale to nie jest rozwiazanie problemu bo i tak nadal wszystko sie gotuje w srodku. Calkiem niedaleko zasilacza jest tez tacka na plyte. Ona tez sie nagrzewa od ciepla w srodku i to znacznie. Wiec te WO calkiem spokojnie moga sie rozgrzewac od ogolnie wysokiej temperatury w srodku. Juz obmyslam nad sposobami odprowadzenia czesci temperatury z elementow na scianki obudowy. I sadze, ze kilka szyn miedzianych powinno zalatwic sprawe (chociaz najlepiej byloby zastosowac heatpipe znany z techniki chlodzenia w komputerach).





Pitrek608: nie marwt sie, ja cierpliwie zaczekam, i tak dopiero zbieram czesci na zyratory. Z tymi opornikamki to wlasie mnie zdziwiles lekko, ze Ci na nich zalezy kiedy ja je na straty spisalem :-) Nowoczesne metalizowane sa lepsze i masz szanse wybrac recznie idealnie podobne. A te ktore wymontowalem to strasznie byly rozrzutne.

[sto??ek]

>Krzysztow_M

Na tranzystory wyjściowe nałóż radiatory - widziałem gdzieś takie fikuśne, miedziane. nie żałuj pasty :-)

Ja bym ich nie zmieniał - są sparowane i "dotarte".

Japońce nie przewidzieli jak długo te klocki będą działać, dlatego nie wstawiali wysokotemperatutowych wersjii kondensatorów.

Pozdr.

[Krzysztof_M]

stożek: na pierwszym zdjeciu w tym watku sa radiatorki na tych tranzystorach :-) Wprawdzie nie sa miedziane, ale poki co lepsze to niz nic.

Co do miedzianych to nie latwo takowe zdobyc. Co tydzien jestem na elektronicznej gieldzie i nic takiego jeszcze nie widzialem. Moge wprawdzie poprobowac jakies radiatorki miedziane stosowane na pamieci RAM w komputerach, ale one nie maja dziurek do przykrecenia a z klejem to ja nie chce ryzykowac. No i nie sa byt duze. Mozliwe, ze te radiatorki komuterowe nadadza sie na WO i na jeden ze scalakow w napedzie - grzeje sie niezle, to sterownik do silnika z plyty. Wszystko po to by wydluzyc dzialanie tego odtwarzacza. Kolejna wpadka z napedem lub jakas usterka spowoduje, ze koszty napraw bedą duzo wyzsze niz rzeczywista wartosc urzadzenia.

[sto??ek]

>Krzysztow_M

Faktycznie - przepraszam - już wzrok nie ten :-)))

Mogę takie radiatorki kupić one były chyba po 4 -5 zł szt. Lepiej jak by więcej es-maniaków chciało - to zamówię.

Pozdr.

[Krzysztof_M]

stożek: jak duże są te radiatorki? Masz może jakieś zdjęcie? Jeśli miałbyś zdjęcie to może zamowiłbym więcej? Dobry miedziany radiatorek zawsze sie przyda :-)

Narazie staneło na zyratorach, ale w między czasie myślę już o zegarach. I tutaj znowu wychodzi dyletanctwo ze mnie: nie mam bladego pojęcia jaki typ zegara zastosować? Moze nie stosować żadnego? Może ten w moim Sony jest dobry? A jeśli zastosować to jaki? Master Clock? Ile taka przyjemność kosztuje?

[sto??ek]

Radiatorki są mniej wiecej wielkości tych, jakie masz obecnie, może są troche głębsze. O cloki pytaj Piotra_DA :-))

Ja dałbym LC X03 ale ta cena ( ok.250 dol ).

Uważam, ze upgradować należy etapami - WO, filtry, kable, zasilanie i zegar.

Napisz coś, jak już uruchomisz nowe filtry.

Pozdr.

[sto??ek]

Aha, te radiatorki należy mocować do pcb - są cięższe od tych Twoich. Nie wiem. czy będzie miejsce na dodatkowe otworki w płytce. Można je tak zamocować, ale nie polecałbym tego. Całość "wisiałaby" na nóżkach tranzystorów.

s.

[Krzysztof_M]

stożek: jesli chodzi o radiatorki to ja reflektuje na 10 sztuk. Co do mocowania to sie cos wymysli, bo miejsca nie jest tam malo. Czekam juz na czesci do filtrow, jak przyjda to zawalcze.

[Krzysztof_M]

Piotrek608: przeczytalem specyfikacje OP275 i faktycznie, dobrze powinien sie sprawdzic w zyratorach :-) Zamowilem dwie sztuki w TME - ale jak to bywa, nie maja na stanie wiec jeszcze sobie troche poczekam na nie :-( Ciekawe jak dlugo?



W kazdym razie dzieki za sugestie.

[Piotrek608]

Dzis juz mam wszelki namiary po poludniu w domciu siadlem sobie z serwisówką i karteczka w reku i wsio spisałem potem Ci dam dokładne namiary co i gdzie..

[sto??ek]

>Krzysztof_M

Zamówienie przyjęte :-) Może jeszcze ktoś reflektuje ?

[Krzysztof_M]

stożek i Piotrek608: chyba kupię beczkę jakiego przedniejszego piwa. Po co sie rozdrabiać :-)

Jak to było w tej reklamie piwa: w Pańskie ręce perwsadujem.



Kto mi odpowie?

[Piotrek608]

Dobra Krzysku pisze po koleii co i jak Trzeba wymienic istniejace kondzioły na Wimy 1uF/50V-MKT.

C;607,609,623,613,627,421,521,603

I w zasilaczu wstawic dwa arcotronicsy 680nF/63V C:907 i 927

Napisz do mnie na priva swoj adres to ci kondziolki poczta wysle bo troszke mi zostało po wymianie w moim 707es

[pba]

OP275 najtaniej kupic w www.alfine.pl tme tak naprawdę kupuje Analoga i Burr-Browna u poddostawców i nie jest ich dystrybutorem. Dla jasności OPA2134 jest tylko w wesji PA i jest to nieselekcjonowana wersja OPA2132 - natomiast 2132 dzieli sie na wersje P o ciut lepszych parametrach statycznych i wersję PA ( o parametrach prawie identycznych do 2134).2134 ma zabezpieczenia przeciw przeciążeniowe i sam sie nie uszkodzi. OP27GP - w Analog Devices o ile pamiętam najlepsza wersja to EZ na rozszerzony zakres temperatur i w obudowie ceramicznej. Zależy co tam robi w tym ukladzie....myślę ze nie przechodzi przez niego sygnał.

Odnośnie orginalnych kondensatorów istnieje szansa ze mimo ze są na 85C to ich zywotność moze być calkiem spora.....napewno trzeba wymieniać jak góra takiego kondensatora zrobiła sie lekko wypukła, ale skoro dziala do dziś to pewnie tak nie jest.

[Piotrek608]

zapomniałes dodac ze w alfine na OPA 27 w obudowie cerdip8 za 67 zł sztuka z vatem czeka sie 4 tygodnie...maja jeszcze ten scalak w wykonaniu kosmicznym z szafirowa struktura zalewana porcelana odporna na kosmiczne promieniowanie..cena jedyne 435zł plus vat..czas oczekiwania poł roku..

[Krzysztof_M]

pba: bardzo dziękuje za precyzyjny opis rodzajów WO. Myśle, że w najblizszym czasie wykoszystam tą wiedzę przy zamawianiu kolejnych ukladów. Póki co zamowiłem już wczesniej OP275GP w TME i jak sie okazuje miałem pecha bo na magazynie ich nie maja a cena oscyluje w okolicach niecałych 12zł. No ale napisano: "ciepliwość dokonała dzieła abyście byli doskonali" dlatego zaczekam juz na nie :-)



Piotrek608: dziękuje za opis słabych punktów a moim nowym/starym nabytku. Juz pierwsze odsłuchy nie zmodyfikowanej wersji pozwalały sądzić, że potencjał w tym urządzeniu drzemie wielki. Dzieki twojej pomocy uda się w końcu pokazać na co stac dobry przetwornik wraz z solidna mechaniką.

Co do twojego ostatniegoi postu nawiązujacego do szafirowego wykończenia WO to ciesze się, że nie muszę słuchać muzyki na stacji kosmicznej :-)

[sto??ek]

Witam !

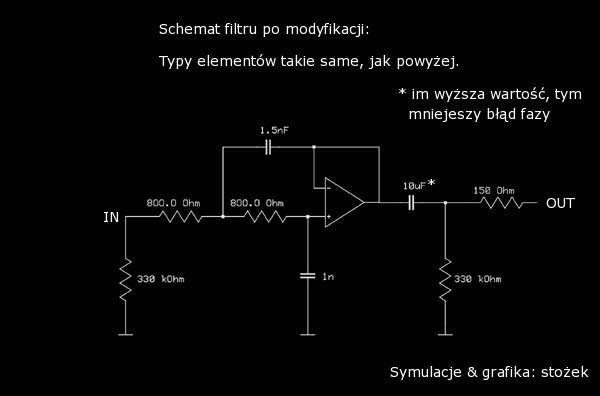

Właśnie skończyłem symulacje zmodyfikowanego filtru wyjść symetrycznych w modelach es X779/X707.

Jak widać na pierwszym wykresie filtr zyskał mniejsze przesunięcie fazowe i dużo lepszą charakterystykę częstotliwościową . Dla porówniania poniżej wyniki symulacji oryginalnego filtru. Od wartości pojemności wyjściowej ( oznaczonej gwiazdką ) zależy "płaskość" krzywej fazowej dla niskich częstotliwośći. Kondensator ten jest niestety konieczny ze wględu na dużą wartość napięcia DC, jakie wystepuję na wejściu filtru. W orginalnym układzie sony użyło elektrolitu 100uF, zbocznikowanego foliowym 1uF. W zmodyfikowanym układzie zastosowałem tylko jeden foliowy MKP.

Posiadaczom modeli z wyjściem XLR życzę przyjemnego "grzebania". Poprawa jest słyszalna niemal natychmiast :-))

Pozdrawiam !

[obrazekLUKASZ-189633_1.jpg] [obrazekLUKASZ-189633_2.jpg] [obrazekLUKASZ-189633_3.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pba]

No tak terminy na niektóre elementy to zmora...w pracy zamawiam w różnych firmach ale Alfine podaje prawdziwe termniny a TME zawsze najczęsciej 2 tyg. które potrafia sie wydłużać i wydłużać..... zawsze zostaje Allegro :)))

[Piotrek608]

no no ciekawe bardzo ciekawe chyba moj 707es zas czeka upgread...dalszy upgread..

[Krzysztof_M]

stożek: widze, ze lifczenie filtrów sprawia Ci wręcz przyjemność. Jak tak dalej pójdzie to ulepszanie mojego Sony to bedzie Never Ending Story :-)

[Krzysztof_M]

W miedzy czasie, jak czesci do mnie ida, zapytam o elektrolity. Ktore waszym zdaniem powinno sie wymienic? I na jakie?

Na stronach

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) sa do kupienia dwa rodzaje kondensatorow Elna: Cerafine (ROA) i Silmik(ROS). Te drugie sa ponoc lepsze. I maja jeszcze Panasonic FC. Które wedlug Was lepiej zastostosowac? Moze jedne przy DAC a inne w zasilaniu a inne jeszcze odsprzegajace WO?



Bo zwróce jescze uwage na jedna rzecz: zaden WO nie ma przy swoich wyprowadzeniach zasilania ani jednego kondensatorka. Zasilanie nie jest filtrowane przy zadnym z 8 WO (po 4 na kana). NIe sadzicie, ze to troche dziwne? Moze przynajmniej kazda nozke zablokowac jakiems polipropylenem 100nF?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotrek608]

o Cerafinach i Silmicach zapomnij bo to g nie kondensatory..ludzie sie tym zachwycają a dla mnie to muły bagienne sa po prostu i tyle niewzane gdzie sie je włozy to dzwiek sie pierdzieli i traci równowagę...takie jest moje zdanie o tych kondziołkach..trudno król jest nagi..

Za to Panasonic FC uuu to juz ekstraklasa w połaczniu z Nipponami LXY daje wypasny dzwięk Polecam..

Mozesz lekko poblokowac Operacyjki odpowiednie kondziołki dołacze gratis do przesyłki..tego to akurat mam na hektary...
