CDP-X559ES ulepszenia

[Krzysztof_M]

mi$kin: no ale dopiero jak sie nie sprawdzą :-)

[Piotrek608]

The result was very disappointing, unexpectedly......Heeeeeeeeee i tak trzymac Yeah!!!

Akurat to jest moja 707 w srodku tylko ma japonska nazwe....gosc wybitnie przedobrzył...a w sumie wpompował w to nieportrzebnie kupe kasy a wysatrczyło tak nie wiele wymienic około 10 kndziołków...zrobił z niego muła bagiennego..własnie ja swego sonego kupiłem po takim "UDANYM" UPGREADZIE..300zł kosztowało mnie aby w tej chwili grał juz nie zle..u mnie naszczescie ktos wyciał w pien małe kondensatorki wokół Daca..ae nie zły jest gosciu nie zły.

[OLES]

jak patrzę na te czerwone BG, to mam tylko jedno skojarzenie .... ciemność i ociężałość; ano przetrenowane :D

[Piotrek608]

TU wtopił przedewszystkim..OCIĘZAŁOSC

[obrazekLUKASZ-192849_1.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotrek608]

Zmulił w koszmarny sposób stopien wyjsciowy który tam jest celowo sony tak daleko dało zasilacz...

[Piotrek608]

tu tez zmulił muł na mule razem super muł..

[obrazekLUKASZ-192855_1.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darkul]

Mule traaain.jak to śpiewał Frankie Lane

[Piotrek608]

TAK swoja droga szukam i płace jak za prezydenta cztery sztuki a nawet dwie kondensatory Nippon chemicon typ AWF220uF/50V takie o wymiarach 16x30mm ze złotymi napisami do zasilacza w mojej 707 ktos własnie zrobił mi najgłupszy upgread swiata..

[obrazekLUKASZ-192861_1.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotrek608]

Tu wyciałem kawałek zasilacza z tej fotki z netu..to sa własnie tak wygladajace kondensatory za sprawne 2 sztuki z wylutu daje tyle co za 2 black gate'y

[sto??ek]

>Piotrek608

Właśnie wyszedłem z mojej tajnej kryjówki z częściami i niestety, mam tylko 100uF/50V :-((. Z wylutu, oczywiście.

Tak nawiasem mówiąc nie można ich dostać w źródłach zbliżonych do serwisowych ? Sam zrobiłbym sobie zapasik co newralgiczniejszych elementów.

Pozdr.

[Piotrek608]

Stożku własnie 100/50 to udało mi sie załatwic 4 sztuki bo tez były wykradzione i w ich miejsce ktosik wstawił..JAMICONY..470/63V..taki upgread zrobił przez Downgread..zreszto wszedzie gdzie miałem drobne elektrolity do 1000Uf powstawiał..Jamicony..jak byłem u babci na wsi to wrzuciłem je do pieca ..FAAAAJNIE STRZELAŁY:):)..wiem wiem efekt cieplarniany... za kare obiecuje za babcia mi w spadku zostawiła kawałek pola obsadze sosnami!!!

niestety Sony Sosnowiec nie moze mi w tej kwestii pomoc..orginalnych nie ma na zadnym magazynie sony...



W sumie moja 707 gra strasznie fajnie i jestem zadowolony..ale w tym miejscu te kondziłki odgrywaja jakas szczególnie kluczowa rolę..jedyne które tam by pasowały to tez nippony 470/63V seria LXY albo SXC...mimo iz nadal w produkcjii to za cholere nie do zdobycia...pytałem juz wszedzie..nic ostatnio dzieki uprzejmosci Bartka1 mam szanse na Black Gaty moze one akurat dobrze mi tam zagraja..Silimici i Cerafiny mam ale totalnie zmulaja ..dzwiek robi sie strasznie szorstki i mułowaty....Najlepsze to to Ze nastepca mojego Sony CDP-XA7ES ma prawie identyczny zasilacz a sa tam Silmiki..i ponoc to dobrze gra..ale xa7es w czesci audio to juz całkiem inna konstrukcja i pewnie tam silmici daja rade..Ehh no ale moze ktos z forumowiczów gdzies szwungiem na boku mu lezą..

[Bartek1]

A jakie tam diody prostownicze w zasilaczach są? w tych Sonówkach?



Spróbuj wymienić wszystkie diody prostownicze (chyba że są gdzieś większe niż 1 amper) na BYV26C od Vishaya i daj znać co będzie.

Mozna je zamówić przez TME z Farnella.Trzeba wejsć na stronę Farnella i znaleźć ich kod i podać i napisac maila do TME że takie chcesz.Około 2zł sztuka kosztuje.W TME są pod identycznym symbolem po 90gr. ale to nie to samo.Koszt chyba niewielki,a mpim zdaniem warto spróbować.Ja pzrynajmniej polecam.

[Krzysztof_M]

Piotrek608: a w zasadzie to ja jeszcze Ciebie nie pytałem jakie polecasz WO do 559? Wymieniłem wszystkie na 2134 oprocz OP27GP bo jak radziłes, ten uklad sprawuje sie tam wzrorowo. Zamiast 2134 w zyratorach poradziłeś wstawić OP275GP - zamowilem je w TME i cos mi sie wydaje, że długo na nie poczekam sobie. Ale pozostały jeszcze dwa WO 2134 w torze. Zamontowałem je pod wpływem stożka i jestem mu wdzieczny bo to byl bardzo dobry wybór. Ale może jako wejsciowy WO zaraz po DAC'u moze inny scalak sie lepiej sprawdzi? Moze jest jakis dedykowany do takich zastosowań. W sumie to bardzo chetnie poeksperymentuje poki nie przyjda scalaki z TME.

[sto??ek]

>Krzysztof_M

Zanim Piotrek608 Ci odpowie, to może coś wtrącę: w 777/779Es i prawie na pewno w 707 w całym torze audio ( oprócz stopnia wyjściowego ) jest stosowany ten sam typ WO: 5532. Wydaje mi sie, że to ma sens. bo jak miesza się różne układy to w końcu nie wiadomo co z tego będzie - przy tych samych masz pewność jednolitego brzmienia każdego ze stopni. Zmierzam do tego, że lepiej zmieniać wszystkie razem niż coś mieszać. Są "teoretycznie" WO lepiej nadające się jako przetwornik I/V ( to jest ten pierwszy układ za D/A ) inne gorzej. Nie piszę jakie, bo to kilkanaście układów.... Ale to teoria, a D/A audio to nie sprzęt pomiarowy :-)) W sumie każdy dość szybki, stabilny w paśmie WO o małych zniekształceniach może pracować jako I/V, czyli innymi słowy precyzyjny - tutaj nie ma jakiś superobostrzeń. W 559 masz jakiś inny WO przy D/A, prawda ? A możesz przesłać mi ten fragment schematu z nim ? Może jednak zrobili to specjalnie ??

Ciekawy jestem opini Piotrka608 na ten temat.

Pozdr.

[Piotrek608]

Moja opinia..skupie sie na układzie I/V te scalaki po konwenterze.

Stosowałem tam OPA2604..na pierwszy rzut ucha było efektownie ale na dłuzsze odsłuchy ta efektownosc bardzo meczyła..włozyłem OPA2132 przez niektórych uwazane za najlepsze operacyjki BB..elegancka srednica, dół a góra jak ktosby młotkiem dzwonił..włozyłem OP275GP ..i tu trudna decyzja bo zagrały bardzo fajnie wyrowanie..wrecz idealnie tylko wrednie wyfiltrowały "cos"....wróciłem do Ne5532..mam ciche podejrzenia ze poprostu scalaki CXD2562Q najlepiej współpracuja z układami WO opartymi w pełni na bipolarach..niestety nie sprawdzałem OPA2134..bo wtedy ich nie miałem a teraz juz mi sie nie chce wylutowaywac NE5532..jedno wiem ze doskonale rowniez idealne zagrały strasznie mało znane scalaki NECa uPC4570C...taka ichnia podroba NE5532 która w układzie IV stosował przez szereg lat Denon i Kenwood..

Obecnie moj 707 gra na Ne5532 tylko w sekcjii filtra siedzą OPA275GP bo jak wunika z powyższego mojego wywodu idealnie filtruja..i fakt..tak jest z koleii jak je wstawiłem do tego koncowego stopnia wyjciowego w klasie A na Mosach to strasznie zmulały..i mnie troche rozczarowały..

Wiem ze CDP-X777ESA i CDP-X779ES i CDP-X707ES to jest jedno i to samo zmiany sa wrecz kosmetyczne dotyczace tylko obudowy..a nawet serwisówka do 707 w srodku jest tylko wiernym przedrukiem 779.

[Piotrek608]

AAA wymiana diod prostowniczych wnosi praktycznie nic bo te F10P10Q co tam sa sa znakomite i ch parametry porownywalne z Philipsami 25nSekund..

Ale za to w czesci zasilacza serwo ktos wstawił diody które przypominaja parametrami nasze BYP401/100..i tu mozna wymienic te diody na cos lepszego..(pomijam parametry pradowe tych diod strasznie sie grzeją jak cd gra)

ja wstawiłem By29/700 takie w eleganckich obudowach izolowanych..tylko dorobiłem im nowe ładne nózki ze srebrzanki..Sa zimnie ..a na słuch to ani grzeje ani ziębi..tylko w głowie mi sie zmieniło ..ŻE MUSI BYĆ LEPIEJ..

[Bartek1]

Parametry ,parametrami ,nawet nie wiem jakie mają te o których piszę,ale to najlepsze niskoprądowe diody jakie kiedykolwiek próbowałem,teraz je wkładam wszędzie,do CD-ków ,preampów itd.. Spróbuj,możesz nie załować.

Zresztą jak tam sobie chcesz.To są diody Soft Recovery tak wogóle.



A o tym że 2134 w większości CD-ków (nie we wszytskich) brzmi lepiej niż 2604 to pisałem juz rok temu tutaj.



Nie myślałeś o jakiejś zewnętrznej dyskretnej lub lampowej analogówce,to prynosi zncznie wymierniejsze korzyści niż inne op-ampy.



Jakie wyjście ma ten DAC? 0-4mA? Czy on ma wyjścia symetryczne?

[Piotrek608]

UUUU własnie tego nie wiem ..za grzyba nie mozna do tego konwentera znalezć jakiegokolwiek PDFa sony to chroni czy co ..cholera ich wie..probowałem wszedzie gdzie maja bezpłatne serwery z pdfami..





Niee czemu z tme w łodzi mam układy super bo dla swojej firmy zamawiam tylko u nich na olbrzymie sumy..pewnie ze sciagne sobie z 20 tyc diod akurat w poniedziałek puszczam comiesieczne zaoptrzebowanie na czesci..skoro ty już w pocie czoła wypraktykowałes to po co ja mam odkrywac na nowo amerykę??Akurat szykuje mi sie mały upgread CD Denon DCD1015...beda jak znalazł..Dzieki za info!

[Piotrek608]

Nooo sa BYV26C nr katalogowy995-332..0,2funta za sztuke obudowa sod 56 glass one sa w szkle??

[Bartek1]

Podaj mi symbol dokładny , spróbuję załatwić dane.Tam sa dwa przetworniki czy jeden?

[Piotrek608]

AAAAA jest tych diod w Farnellu od groma rany ludzie..spaware mozna zbudowac..albo wzmak 1000W klasa A

[Bartek1]

Te są wyjątkowe :)

[sto??ek]

Witam !

>Bartek1

Ja też byłęm ciekaw szczegółów technicznych przetworników CXD2562Q - tak, jak pisał Piotr608 Sony jest tu bardzo skąpe. Ale napiszę co wiem min. na podstawie serwisówki deck-a DAT 2000ES, w którym nieopatrznie opisali wszystkie końcówki tego chipa !

Co my tu mamy...

Jest tu osiem wyjść po cztery"+" i cztery"-" tyle jest przetworników, każdy z nich ma odzielny pin zasilania (!) i masy. Oddzielny pin zasilania ma również "Master Clock" ? Czyli układ zegara w chipie, masa też odzielna - widzę, że tu wszystko odseparowali, a w układzie połączyli zasilanie odzielnych D/A razem - może upgradzik ?

Acha, możemy wybrać długość słowa wejsciowego - jest ustawione ne 20bit - OK Dużo pinów kontrolnych, o jest nawet wyjście ( osobne na kanał )z układów krztałtowania szumów ( noise shamping output data ) . Można również zmienić poziom ditthera ( tylko o ile ? ) - Dhiter specification. Normally "L".Hmm... To wszystko. Niestety, chipu filtru cyfrowego nie opisali, wiem tylko że rozdziela on szunę i2s na dwa D/A na kanał ( jak w 777,779 i 707ES )I w tych odtwarzaczach przetworniki pracują w trybie równoległym - jeden kanał to wszystkie połączone razem - wyjście RCA lub połowa z nich na "+" i druga na "-" na wyjściach XLR. No całkiem nieżle. I jak się ma do tego jakiś cedek z pojedyńczym czipem na kanał ?

Ale to też jest dowód, że taki pojedyńczy przetwornik nie ma zbyt dużej wydajności prądowej - choć może się mylę ?

Pozdr,

[Bartek1]

No a jak sie te wszystkie plusy i minusy schodzą za wyjsciem z DAC-a?



Jak mają takie PDF-y tej kości w serwisie Sonego to moze uda mi się załatwić.

[Bartek1]

Acha,tak jak piszesz.



Być moze analogówka (w sumie I/V i analogówka) z przetwornika Passa D1 by jakoś zapasowała.

Podobno spisuje sie świetnie.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotrek608]

Nie było mnie cwile na forum..ale dokładnie jest tak jak pisze stozek ..jakbys miał pdfa tego daca do załatwienia to by było super...A CHIPY filtrów cyfrowych to juz w zupełnej tajemnicy chowają..za choler np nie moge dorwac opisu ich starego chipa CXD2551 ponoc ma 18 bitów..4xoversampling..obudowa dip..i cisza..

Wiem tyle ze dla sony chipy filtrow cyfrowych robi NPC japan ale jak zwykle tajemnica..

[Krzysztof_M]

Ufff, ale dostalem lanie za te WO od stożka ;-) A tak na powaznie to gdzie dwoch Polaków tam trzy opinie. Z jednej strony zgadzam sie, ze jednolite uklady moga dac w efekcie bardziej spojne brzmienie. Ale z drugiej strony gdyby tak sadzic to trzebabyloby miec takie same scalaki w stole mikserskim, we wzmacniaczach mikrofonowych itp... itd....

Sam Sony w przetworniku I/V zastosowal nie NE5532 ale M5238P. NE5532 sa jedynie w jako zyrator i wzmacniacz liniowy sterujacy stopniem wyjsciowym na mosfetach. Czyli w torze mamy trzy rozne typy ukladow (stopien koncowy tez traktuje jako kolejny rodzaj ukladu). JEsli do tego dojdzie, ze mozliwe, ze sam DAC ma jakies bufory wyjsciowe to ich liczba siega juz 4. Plus kolejne typy ukladow w przedwzmacniaczu i koncowce mocy i niestety ale koncepcja jednolitosci toru jakos traci racje bytu. Tak mnie sie wydaje.

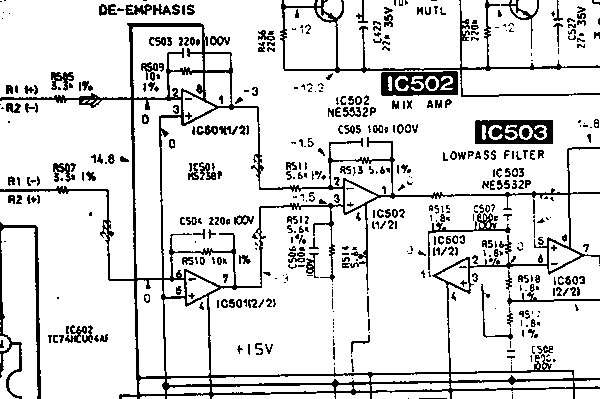

Pierwsze zdjecie to schemat stopnia I/V , drugie stopnia wyjsciowego. Niestety nie posiadam skanera a jedynie aparat cyfrowy. Jakość nie jest rewelacyjna z tego powodu :-(



Piotrek608: Stopien wejsciowy oryginalnie w moim 559 oparty o M5238P ma na wejsciu Fety a nie bipolarne 5532. Teraz jest wszedzie 2134 i gra to dobrze, plus zmieniony zyrator wedle koncepcji stożka (kolejny raz dziekuje). Chociaz momentami wydaje mi sie, ze dzwiek jest nieco osuszony. Ale zaraz musze nadmienic, ze wymienilem juz praktycznie wszystkie oporniki w torze audio na metalizowane, a kondensatorki wszelkie sa polipropylenowe WIMY. Calkiem mozliwe, ze wszystko to musi sie wygrzac i dotrzec. Jest rowniez mozliwe, ze owa suchosc wynika z faktu, iz 2134 nie radza sobie w zyratorach. Ale poki co to czekam na OP275 do zyratorow i na nowe elektrolity.





Jesli chodzi o przetwornik to jest tylko jeden i w serwisowce do 559, jaka zdobylem jest tylko rozpis nożek (z opisem funkcji jak podal stożek) i nic wiecej :-( Chociaz i tak sie ciesze, ze przynajmniej schemat mam kompletny i czytelny)

A moduly lampowe itp mnie nie interesuja z jednego powodu: mam tylko wzmacniacze lampowe i sluchawkowe i glosnikowe. Oprocz tego w srodku tego cedeka panuje wysoka temperatura juz bez lamp. Jeszcze jeden dobrze goracy element i nie bedzie wesolo.

Czyli generalnie nie ma idealnych rozwiazan tylko wlasne doswiadczenia. Co wytestuje i mi sie spodoba to moje. No chyba,ze jakis WO wogole zwariuje i odmowi wpolpracy w takim srodowisku.

[obrazekLUKASZ-193333_1.gif] [obrazekLUKASZ-193333_2.gif]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sto??ek]

>Krzysztof_M

Mam dobrą wiadomość: układ M5238P nie jest żadnym wyjatkowym układem - to podróbka wczesnych OPA serii 13x.

Tu masz link do noty aplikacyjnej układu: "http://www.datasheetcatalog.com/datasheet/M5/M5238P.shtml".

Jest to fajny chip, ale np. do 2134 się nie umywa - porównaj poziom THD. Na pewno kosztuje mniej w hurcie od w/w a że 559 jest tańszy od 779 to dali ten, zamiast 5532:-)) To moja teoria.

Życzę długiego wygrzewania !

Do jutra !

[sto??ek]

Tu jest poprawiony link:

"

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) "

s.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bartek1]

>Krzysztof



Jak już zmieniasz oporniki to zmień na dobre.

Co wogóle oznacza metalizowane?? To tak jak byś powiedział ,że zmieniłes kondensatory na foliowe,tyle ze są foliowe dobre i kiepskie ,po 6zł/szt. i po 600zł/szt.

Te zwykłe rezystory metalizowane będace w sprzedaży w sklepach i hurtowniach elektronicznych po 10-20gr./sztuka to zwykła sieczka (np. Royalohm , Vitrhohm...itd) i czasem zwykłe ,weglowe są lepsze.



Dobry stosunek jakości do ceny mają rezystory z Elpodu,polecam.

I jak kiedys testowałem to wcale nie te z najmniejszym ppm grały najlepiej (powiedzmy najładniej),wystarczą 25ppm i 0,1%.

Naprawdę warto dac te 2 czy 3zł za sztukę.Jak nie to to może Dale , Vishay Draloic lub Welwyn.Nie namawiam do jakiegoś Caddocka czy Rikena ale jak już poświęcasz czas i jakieś tam pieniądze na tą robotę to nie lepiej zrobić porządnie.



A te Wimy polipropylenowe jak masz je w torze sygnału gdzieś to wywal to cholerstwo bo pół dzwięku w tym zostaje.Wimy i rezystory metalizowane a później sie dziwią że dźwięk osuszony...
