Obudowy wzmacnaczy-jak ?

[totem2]

"...Ostateczny wygląd uzyskałem przecierając front szmatką rozcienczonym wodą akrylem . Finał jest taki że lakieru nie widać a aluminium nie koroduje i można je dotykać..."



> Zorro



Mógłbyś rozwinąć skrót myślowy "rozcieńczonym wodą akrylem". Co to było - jakiś lakier? I jaki? Mówisz, że na alu się sprawdziło, a ja chciałbym spróbować zabezpieczyć tym sposobem miedź, bo zostawiona bez ochrony brzydko śniedzieje "w paluchy".

[MariuszJ]

Dzisiaj obmacalem obudowy metalowe od Indela

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) . Na poczatek moze byc, tanie, dosc solidne, zarzucilem dla nich wizje obudowy na zamowienie. Dokrecamy froncik od grawera, "nogi", niebieska dioda i mamy hi-end po polsku...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Uki]

MarjuszJ> Masz możliwość umieszczenia fotek tych obudów na forum i przesłanie w większej rozdzielczości na maila???

[MariuszJ]

Niestety, jeszcze nie kupilem. Podobala by mi sie T73, Gainclone LM3875, plytki i casting by Veteran (przy okazji dzieki i pozdrowienia!), zalaczam na szybko szkic prototypu zabudowy. Przy okazji - moze ktos mi wg rysunku cos doradzi w sprawie radiatora?

[obrazekLUKASZ-194217_1.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[totem2]

> MariuszJ



Zamieniłbym miejscami przedział wzmacniacza i zasilacza. Odpada prowadzenie przewodów sygnałowych od złącz przez pół obudowy, w dodatku w pobliżu transformatora.

Radiatory - można użyć dwóch odcinków np A5724 i ustawić je żebrami w "mijankę".



Profile z Kęt np. na

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MariuszJ]

Totem2> rzeczywiscie, dalem ciala, tak jak mowisz bedzie duzo lepiej. Tylna i przednia scianka sa (chyba) symetryczne, wiec po prostu zamienie je miejscami. Co do radiatora "na mijanke", to nawet nie bedzie takiej potrzeby - plytka Veterana ma ~35mm co daje >100mm zapasu na radiator.



Ja myslalem o radiatorze w postaci prostokatnego profilu zamknietego, powiedzmy 80x80mm z kratka wewnetrzna. Widzial ktos moze cos takiego? Jakby jakis audiofil utworzyl takiego Gainclona z takim radiatorem przed odsluchem... gwarantuje ***** :-)))



Dziura w podstawie wypada prawie idealnie pod centrum radiatora. Po prostu obudowa pod Gainclona ;-) Po poprawce Totema mozna uzyc nawet obudowy T72 (65mm wysokosci), a gniazda RCA i glosnikowe wypuscic pod plytkami (w dolnej a nie gornej czesci obudowy).

[pirx]

=>krisabc oto przepis na chromianowanie aluminium, skład:

-dwuchromian sodu Na2Cr2O7 : 220g/l

-kwas azotowy(1,42) HNO3 : 200g/l

lub

-Na2Cr2O7 : 150g/l

-HNO3 : 200g/l

-dwuchromian sodu mozna zapewne zastąpić dwuchromiaem potasu(tańszy)

czas zanurzenia : 30 - 120sek

temperatura : 20 - 30C

W zależności od czasu i temp. kąpieli otrzymujemy powłoki o różnej grubości i barwy, od bezbarwnych poprzez żółte, złociste, jasnozielone, zielone, khaki, oliwkowozielone do brunatnych. Zaleca się wytwarzanie wartw cieńszych - wykazujących większą odporność na ścieranie.



Opisywane na forum trawienie aluminium w wodorotlenku sodu(krecie) powinno odbywać się w temperaturze 60 - 70st.C, stężenie 5 - 10%



Dodam jeszcze dobry przepis na odtłuszczanie(końcowe):

-wodorotlenek sodu NaOH: 10g/l

-fosforan sodu Na3PO4: 50 - 60g/l

-szkło wodne: 35g/l

temperatura 60 - 70st.C

czas : 3 - 5min



W.w. składniki są łatwo dostępne, ich cena nie przekkracza kilku - kilkunastu zł za kg/l

[pirx]

Roztwory do chemicznego polerowania aluminium:



woda 200 ml,

azotan sodowy NaNO3 150 g,

azotyn sodowy NaNO2 150 g,

wodorotlenek sodowy NaOH 250 g.

Temperatura roztworu 90-100°C,

czas zanurzenia 3-5 minut.



Kwas fosforowy stężony H3PO4 75 ml,

kwas siarkowy o stężeniu 60-procentowym H2SO4 25 ml.

Temperatura roztworu 110C,

czas zanurzenia 0,5-2 minuty.



W o d a 20 ml,

kwas fosforowy stężony H3PO4 80 ml,

kwas azotowy o stężeniu 60-procentowym HNO3 5 ml.

Temperatura roztworu 75-85°C,

czas zanurzenia 10-15 minut.



Woda 15 ml,

kwas fosforowy stężony H3PO4 75 g,

kwas azotowy o stężeniu 60-procentowym HNO3 2,5 g,

kwas octowy lodowaty CH3COOH 8,5 g.

Temperatura roztworu około 100°C,

czas polerowania 2-6 minut.



Najlepsze wyniki uzyskuje się na metalu o drobnym ziarnie krystalicznym.

Składniki są tanie i dostępne.

Jakieś pytania?

[Peter Daniel]

>>Jakieś pytania?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kafka]

A może ktoś wie gdzie w warszawie można dostać profile i blachę aluminową? Ni jeszcze pręty kwadratowe i śrybu ampulowe i cała obudsowa gotowa...

[kafka]

O kurde, za szybko pisałem i pare literówek wpadło...



A można gdzieś akrylit dostać?

[ALBEDO]

>Peter Daniel

Bardzo podobny efekt uzyskałem piaskując (specjalny bardzo drobny korund).

[Bartek1]

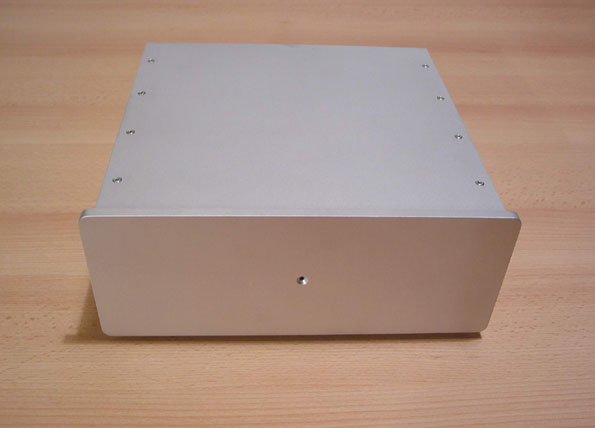

Moja wizja obudowy do Gain Clona

[obrazekLUKASZ-194637_1.jpg] [obrazekLUKASZ-194637_2.jpg] [obrazekLUKASZ-194637_3.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bartek1]

Mi się faktura kulowania bardziej podoba od szczotkowania

[obrazekLUKASZ-194638_1.jpg] [obrazekLUKASZ-194638_2.jpg] [obrazekLUKASZ-194638_3.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bartek1]

I od spodu

[obrazekLUKASZ-194640_1.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Qubric]

Obudowy gotowe - metalowe bez otworów na przedniej i tylnej ścianie kosztują od 260 do 400zł - miał je w ofercie TME.

Mniej więcej za tyle można taką stalową obudowę zamówić - z otworami i kratą wentylacyjną - np. tutaj

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

pozdr.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MariuszJ]

Qubric - elektronika GC to 300zl. Nie przesadzasz? To ma nie byc hi-end, to ma grac!!!



Obudowa z Indelu to ~30zl, a grawer zrobi fajny front za stowke.

[Peter Daniel]

Bartek,



Fajnie ta obudowa wyszla. Jesli cos bym zmienil, to moze gniazdo IEC zintegrowane z bezpiecznikiem i 2 dodatkowe sruby na bokach aby usztywnic miedziany plaskownik.

[Peter Daniel]

>Bardzo podobny efekt uzyskałem piaskując (specjalny bardzo drobny korund).<



Piaskowanie i potem anodowanie mimo wszystko zostawia pewien polysk. Te guziki sa kompletnie matowe, tak ze wydaje mi sie ze byly czyms dodatkowo potraktowane.

[pirx]

>Peter Daniel

sam próbuje uzyskać taki efekt właśnie przez wytrawianie, docelowo na radiatorze - piaskowanie czy kulowanie nie ma tu zastosowania ze względu na kształt,

ten przycisk jest chyba potraktowany lakierem proszkowym.

[Qubric]

Nie znam Indelu. Wiem po ile stały obudowy w TME - bez otworów.



A ok. 400zł. kosztuje wykonanie obudowy komputerowej do szafy - rack - kompletnem ze wszystkimi otworami więc pewnie prosta skrzynka będzie prawdopodobnie o połowę tańsza.



Nie jest to drogo jesli wziąc pod uwagę że powyżej napisano o cenach rzędy 100$ za zamówienie przyciętych aluminiowych kształtowników o niewielkim rozmiarze.



pozdr.

[Bartek1]

Peter

Dzięki,cieszę się że ci sie podoba.Tych zintegrowanych gniazd nie za bardzo lubię.Płaskownik miedziany (waży 2kg) jest z boku na jednej śrubie po kazdej stronie (słupki nie sa na całą długość) i od spodu na czterech,wystarczy w zupełności , nie jest na całą wyskość obudowy.Jeszcze jedna dodatkowa śroba po boku zaburzyła by symetrię i rówenomierność śrub na bocznych ściankach.

[obrazekLUKASZ-194668_1.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

Rzeczywiscie nie zauwazylem tej sruby na boku, myslalem ze jest od slupka, i dodatkowa sruba u gory burzyla by symetrie, to fact. Calosc przypomina troche konstrukcje wzmacniaczy Cello. Tez uzywali tyle srub. ;-)

[Peter Daniel]

A swoja droga to mogles uzyc 1/2" plaskowniki na bokach i ominal bys te wszystkie slupki i sruby?

[darkul]

Dużo srób?

Poprostu solidna robota i warta dużej kasy.

Podobna filozofia działania do mojej [wtedy gdy bawię śie w duraluminium].

Mam taki zaznajomiony zakład narzędzxi chirurgicznych..oni mi robia powierzchnię właśnie kolkami szklanymi w wielkich bębnach..rewelacja!Ale fakt drogo wychodzi.

Bartku >bardzo ładna i solidna obudowa!

[Peter Daniel]

>Dużo srób?<



Uzywajac grubszego plaskownika na boakach, mozna uniknac dodatkowych slupkow i wszystkich srub na bokach. I oczywiscie wszystko jest jeszcze solidniejsze ;-)

[darkul]

Jeżeli boki miały by przekrój nawet 15mm. to pokrywa wierzchnia musiała by miec grubość n ie mniej jak 8mm.Inaczej by sie odkrztałcała!Owszem cienką można naciągnąc sprytnie wpuszczanymi śróbami [na plusowe otworowanie] ale jest to zabawa.Pozatym jeżeli trafiak jest bolszy to spód/cienki musi mieć dodatkowy wspornik oprócz elementów zewnętrznych /ramy.

[Peter Daniel]

To oczywiscie wymagalo by dodatkowego frezu na tylnej krawedzi bocznego plaskownika, jesli tyl ma by wpuszczany i niewidoczny z boku. Poza tym miedziana czesc nadaje wystarczajaca sztywnosc spodowi, tak ze 2 krotkie ceowniki, laczace spod-tyl w okolicy gniazda IEC, bylyby wystarczajace.



To wszystko nie znaczy ze Bartek moglby to zrobic inaczej, po prostu inna koncepcja majaca na celu mniej utilitarny wyglad. ;-)

[Peter Daniel]

>Jeżeli boki miały by przekrój nawet 15mm. to pokrywa wierzchnia musiała by miec grubość n ie mniej jak 8mm.Inaczej by sie odkrztałcała<



Nie widze problemu aby boki mialy takie same otwory mocujace na 15mm plaszczyznie, tak jak to jest zrobione w terazniejszym projekcie Bartka. Jesli boki sa przekroju slupkow, jest to przeciez osiagalne?

[wiewi]

Chciałem tylko powiedzieć,że te obudowy jakie tutaj widziałem są "kozak". Naprawde jestem pełen podziwu i składam najszczęrsze kondolencje.

Pozdrawiam (mam nadzieje, że uda mi sie wykonać kiedyś kolumny żebym mógł wam sie pochawalić i miały taki wygląd jak te obudowy).
