heco - co sądzicie o tych głośnikach?

[McGyver]

Już w sobotę? Gratulacje. Zapowiada się bardzo ciekawie. Czekamy na dalsze zdjęcia.

[jaro4444]

Będą nacinane jeszcze płaszczyzny boków z drewna jak w kolumnach PEAK CONSULT The Princess i podobnie jak w nich fazowane boki oklein drewnianych.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Dodatkowo powstają nogi do sendów pod kolumny większe, te w brzozie. Na granity do nich musze poczekać jeszcze miesiąc prawie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jaro4444]

Więc szanowni Panowie przeliczyłem się - do naszego bloku wpadła dzika horda elektryków, wiercili, kurzyli, wyłączali prąd i zatrzymali skutecznie pracę na parę dni :(

Przedstawiam szanownym kolegom jak wyglądają mimo to dalsze postępy prac...

Nie określam ich końca ale może jutro, może w środę zacznę montować elektronikę do paczek :)

[obrazekLUKASZ-271146_1.JPG] [obrazekLUKASZ-271146_2.JPG] [obrazekLUKASZ-271146_3.JPG]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jaro4444]

I jeszcze małe co nieco :)

[jaro4444]

może teraz ;)

[obrazekLUKASZ-271150_1.JPG] [obrazekLUKASZ-271150_2.JPG]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

E no kurde moll !!! To jest śliczne !!! A wykonanie tych frezów pod pościnanego Magnata jest majstersztykiem !!!

[jaro4444]

Dzięki o Mistrzu za pochwałę :)

Dziś idzie na kolumny czarny mat lakier - dlatego juz są oklejone. Jutro idzie na nie bezbarwny matowy na całość. I wtedy pokażę ostateczny efekt ;)

Dziś bejcowane były te pod Magnaty.

[obrazekLUKASZ-271178_1.JPG]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jaro4444]

A odnośnie frezu pod Magnata - ludzie zastanówcie się zanim kupicie głośniki o takim kształcie, to istny koszmar !!!

[obrazekLUKASZ-271186_1.JPG]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adse]

Moje Visatony będą na zewnątrz, bez podfrezowania ;) I tak za cienka blacha, a poza tym....bez frezowania będą bliżej więc się trochę te......no......fazy wyrównają ....he he

[jaro4444]

Adse oby Ci się udało z tymi fazami ;)

Ja siedzę w robocie i mam już robaki w tyłku - dzwonił kumpel, że lakiery wyschły i kolumny ponoć "zajebiście" wyszły :)

No o 16 zobaczę jak wyszło nam to lakierowanie (do 23 wczoraj). Obiecuję foty po 17 ;)

[jaro4444]

Nie wytrzymałem i urwwałem się z roboty ;)

A oto jak wyszły, rzeczywiście "zajebiście" ;)

[obrazekLUKASZ-271719_1.JPG] [obrazekLUKASZ-271719_2.JPG] [obrazekLUKASZ-271719_3.JPG]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jaro4444]

A oto cała gama :)

[obrazekLUKASZ-271720_1.JPG]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

O ja pierdzielę... Jak wymienisz kopułki na Seasa KT25 albo Vifę D26 to spokojnie możesz mówić gościom że kupiłeś w sklepie za 4000zł. Każdy uwierzy.

[jaro4444]

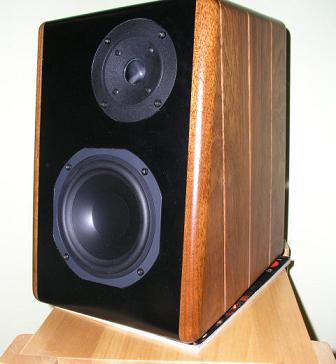

Więc zakończyłem na dziś, pokazuję co mi wyszło. Brzmi świetnie (oczywiście jak wydaje się każdemu twórcy :)).

Jedynie zabrakło mi wkrętów na inbus w tych z brzozą ale jutro dokupię i będzie w 100 % profesjonalnie ;)

Proszę kolegów o uwagi.

Pozdrawiam

[jaro4444]

Kurcze fotek nie dodałem

[obrazekLUKASZ-272022_1.JPG] [obrazekLUKASZ-272022_2.JPG] [obrazekLUKASZ-272022_3.JPG]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jaro4444]

I jeszcze dublet ;)

[obrazekLUKASZ-272024_1.JPG]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tdrozd]

jestem pelen podziwu takie prof ,wykonianie zadko sie zdarza brawoooooooo



tylko czy to troche nie za drogie obudowy do takich jednak tanich glosnikow??

mam sam tez heco wiem ze graja naprawde dobrze ,u mnie akurat jedne sa z vifa metalowa d25ag a drugie z dt100 . Niestety nie chcilo mi sie do nich robic ekstra obudow kupilem gotowe i powladalem glosniki i graja.

Ale dosc szybko doszedlem do tego ze buda jest za duza te heco potrzebuja wg mnie jakies 13-14 L Br aewntualnie zamknieta .robilem pomiary ,zostaly one rowniez potwierdzone przez inne osoby i qts tych glosnikow jest na poziomie 0,5 wiec praktycznie gorna granica do zastosowania do obudowy BR .

[jaro4444]

Tdrozd dziękuję za uznanie.

Ale może do rzeczy:

Głośnik to oprócz urządzenia elektroakustycznego również nie mały mebel więc niech pasuje do reszty pomieszczenia.

Co do obudów i zastosowanych w nich głośników: gniazda wysokotonowych mają 105 mm więc pasuje do nich większość Vif, SS i Usherów - coś pewnie kiedyś wymienię, na razie Tesle sprawują się dzielnie (pewnie dzięki zwrotkom od mojego Guru :).

Co do basowego - gniazdo ma 176 mm - podszlifuję papierem to wejdzie "weglowy" SS lub Usher, troszkę zaszpachluje i trysnę farbą to będzie w sam raz dla Seasa W17PPI. Więc możliwości rozwoju mam setki ... Na razie brak głównie kasy.

Jest to moja druga konstrukcja własna od podstaw. Wcześniej "tuningowałem" tylko stare głośniki Diory czy też Unitry. Myślę więc, że nie ma się co pchać w zestaw głośników za ok 1500 - 1700 zł przy braku doświadczenia.

A tak naprawdę ta opcja głośnikowa gra super w tych paczkach.

Pozdrawiam

[tdrozd]

widzac twoje obudowy jestem sklonny zlecic ci zbudowanie jakis obudow .

tobie kasa sie przyda ja bede mial pieknie wykonane obudowy.

propponuje kontakt na priv z podaniem gg albo jakij inny blizszy kontakt.

[jaro4444]

Trozd aby sprawa była jasna: jestem inż. mechanikiem i troszkę zapaleńczem, projektuję obudowy, dobieram materiały, nadzoruję robotę, kiedy mam czas wykonuję niektóre prace lub pilnuję jakości ich wykonania (choć jak widzisz nie trzeba tego zbytnio robić). Później montuje całość, wyposażam, przeprowadzam strojenie basrefleksu, ...

Resztą zajmuje się mój kumpel i sąsiad stolarz. Z tego co wiem wykona chętnie każde komercyjne zlecenie. Nie jest może najtańszy ale robi to uczciwie i solidnie. Jeśli chcesz to skontaktuj się za mną mailem albo tel a ja dam Ci namiar na niego. Sam osobiście nie mam chwilowo czasu zająć się następną robotą choć chętnie doradzę i pomogę zaprojektować Ci co chcesz. Napisz maila na podany adres.

Pozdrawiam

[jaro4444]

Witajcie szanowni Koledzy!

Więc po amoku tworzenia, lutowania, wiercenia, tłumienia, skręcania i tak dalej wczoraj przyszedł czas na spokojny odsłuch.

Ustawiłem mniejsze kolumny na podstawkach (tych z foto powyżej z 24 lutego). Pokój ma 12 m2. Kolumny napędza mini wieża Technicsa SP HD 51 (taka w klockach, aluminiowa, obłożona imitacją drewna na bokach).

Położyłem się na wyrku, włączyłem koncert A.M.Jopek z Nino Sinelli i Możdżerem i zaczeło się :)

Więc dzięk jest bardzo lekki, przetrzenny, szczegółowy i nie męczący. Głośniki giną w pomieszczeniu. Jak na głośniki 13 cm (Magnaty) bas jest niski i zwarty. Głośniki są bardzo sprawne, a górny wylot basrefleksu powoduje ładną ścianę basu bez dudnienia mimio, że głośniki stoją przy samej ścianie. Pewnie zasługa w tym jest standów (ciężkich i na kolcach) oraz cholernie mocnej konstrukcji samej kolumny (boczne ścianki mają po 36 mm - 19 mm MDF i 17 mm drewna egzotycznego). Dodatkowo nie na w kolumnie wyczuwalnych fal stojących - to zapewne zasługa pochylonej ściany przedniej i dość mocnego tłumienia Watexem.

Generalnie nie spodziewałem się tak doskonałych rezultatów po głośnikach za 32 zł/sz (Tesle) i 53 zł (Magnaty). Może to zasługa zwrotnicy projektu McGyver'a albo też bardzo solidnych, przeinwestowanych obudów. Może być, że to wina mojego słabego słuchu ;)

Specjalne podziękowania dla McGyver'a za pomoc merytoryczną i doradztwo techniczne.

Dziś katuje uszy tymi większymi na głośnikach Heco.

Pozdrawiam

[jaro4444]

Witajcie ponownie!

Post coś umarł śmiercią naturalną ;)

Więc podziele się może uwagami na temat kolumn na Heco i Tesli. Heco mają piękną, wyraźną i czystą średnicę, dobrze zaaplikowane Tesle grają na górze całkiem OK choć chyba je jeszcze nieco stłumię opornikiem bo chwilami są syczące. No i gwóźdź programu - bas. Najpierw Heco w obudowie 15 dm3 zaaplikowały mi potężny bas ale rozlazły nieco i chwilami dudniący (mam kanał basrefleksu Visatona 24.190 - wiem długi ale duży w przekroju). Kananał mój ma przy końcu wewnętrzną średnicę 50 mm więc przedłużyłem go rurką PCV kanalizacyjną o następne 3 cm (za namową McGyver'a). I co wyszło z tego? Bas jest piękny, szybki, głęboki ale nia ma go tak wiele jak wcześniej - co nie przeszkadza bo dudnienie przeszło w szybkie, konkretne kopnięcia. Zrobiłem też inną próbę - przełożyłem Heco do obudowy zamkniętej pojemności 12 dm. Powiem, że grały bardzo ładnie. Wydaje mi się, że nie warto dla nich robić obudowy 15 dm3 basrefleks ale spróbować 11-12 dm3 zamkniętej i powinno być dobrze.

Ale jeśli ktoś chce więcej basu to w 15 dm3 i takim strojeniu tunelu basrefleksu jak u mnie grają wyśmienicie jak na swoją cenę. Czysto i dynamicznie i w miarę mocnym basem.

Do całkowitego zakończenia robót, z tymi większymi kolumnami, czekam jeszcze na granity do standów, bo nogi już się właśnie robią.

Pozdrawiam i proszę o uwagi albo inne doświadczenia z tymi głośnikami.

[tdrozd]

mam jede heco plus vifa AG zrobione.

Obudowy kupione orginalnie mialy kolo 17,5 litra .

Dosc szybko doszedlem ze obudowa jest za duza (robiac eksperymenty z wkladaniem maki i soli do srodka :) doszedlem ze najlepiej graja w okolicy 15 litrow)

na samym poczatku brakowalo mi troche srednicy ale pokombinowalem ze zwrotka i wyraznie sie poprawilo.

Dzis bede uruchamial tez heco ale juz z innym gwizdkiem bedzie to peerless dt100 dam znac jak to gra .

[maszto]

>tdrozd

Mógłbyś podzielić się projektem zwrotnicy, przymierzam się do zrobienia kolumn z głośnikiem Heco, ale trudno znaleźć coś na ich temat w necie. Z góry dziękuję.

[tdrozd]

To w sumie nie moj pomysl.

Ja jedynie dokonalem malych zmian .

Po wzor zwrotki do Mcgivera.

[maszto]

>McGayver

Ponawiam swoją prośbę o zwrotnicę do Heco :))

Ponieważ nie znam projektu tej zwrotnicy, ciekaw jestem jak sobie radzicie z rezonansem tego Czecha, gdzieś znalazłem stronkę, na której ktoś rozwiercał i dodawał komorę rezonansową, czy ktoś robił coś takiego?

[FilipS]

>maszto

Zrobiłem ostatnio kolumny na głośnikach HW 170K-CPG 880 Heco i DT100 Peerless.

Obudowa około 15 litrów

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ,

tylny bassreflex.

Zwrotnica: heco cewka 2mH plus zobel 5,6uF i 10R, peerless 3,9uF , 3,6mH i tłumik 4R7 do 5R6.

Moim zdaniem : świetny bas, żywa i czysta średnica , niezłe wysokie.

Szczerze polecam - nieprzeciętny stosunek ceny komponentów do jakości brzmienia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[maszto]

>FilipS

Fajny rysunek:) Dzięki za pomoc. Trochę dziwi mnie ta cewka na wysokotonowym - 3,6 mH? to trochę dużo..., filtr pierwszego rzędu na Heco (a to jest 17-ka), kurczę jak ja bym chciał zobaczyć jego charakterystykę :) Może ktoś robił jakieś pomiary w Spkr Workshopie?

[FilipS]

>maszto

Głośniki Heco są robione na zamówienie i dane ich nie są publikowane. Nie wiem skąd ludzie mają je w sprzedaży (może Polak potrafi).

W warunkach domowych trudno jest pomierzyć wiarygodne charakterystyki.

Też obawiałem się czy nie mają wybrzuszeń na końcu pasma, ale pomyślałem że skoro jest to membrana celulozowa,

to mają niewielkie.

Moim zdaniem testy słuchowe potwierdziły, że nie ma dużych podbić.

Co do elementów zwrotnicy to wzorowałem się na różnych opracowaniach z internetu, indywidualnie (na słuch)

korygowanych.

Jest to pewna filozofia projektowania, rzekłbym praktyczna, która w tym przypadku z braku dostępu do sprzętu

pomiarowego lub wiarygodnych charakterystyk może przynieść efekty. W końcu robimy to dla siebie i dobrze się bawimy.Oczywiście nie neguję podejścia bardziej profesjonalnego lub opracowań przez ludzi bardziej doświadczonych.

Życzę sukcesów i pozdrawiam.

[maszto]

>FilipS

Dzięki za życzliwe uwagi, bawię się w robienie kolumn na własny użytek już jakiś czas, natomiast o ile strojenie bassreflexu jestem w stanie dostosować do moich upodobań bez większych kosztów, o tyle ze zwrotnicą jest większy problem, zwrotnica w zestawie, którego używam w tej chwili kosztowała mnie 1,5 miesiąca strojenia na słuch, pomimo, że była oparta o gotowca (a i tak nie jestem do końca zadowolony) i kilka cewek, cóż uzwojenia można odwinąć natomiast dowinąć to już pewien problem, zwłaszcza jak się obcięło drut :(( Jeżeli zestaw ma być budżetowy, to niestety liczy się koszt każdego elementu, inaczej to się na prawdę nie opłaca...
