Magnetofon.

oxygene · 16 Sierpnia 2010

>seniortelefono,

Trzeba trafić w wycięcie w PR-ce, czasem jest ciężko, potrzebny jest odpowiednio mały wkrętak.

Jeśli jednak nie ma oporu w kręceniu to może potencjometr montażowy jest uszkodzony ?

**seniortelefono** · 16 Sierpnia 2010

G.Mark, oxygene

Używałem malutkiego wkrętaka, niestety zostawiłem go w pracy więc nie znam jego dokładnych wymiarów. Spróbuję go jutro najwyżej trochę podpiłować. Ta PR-ka rzeczywiście ma tak malutką szczelinę?

16 Sierpnia 2010

seniortelefono, 16 Sie 2010, 21:34

>G.Mark, oxygene

>

>Używałem malutkiego wkrętaka, niestety zostawiłem go w pracy więc nie znam jego dokładnych wymiarów.

>Spróbuję go jutro najwyżej trochę podpiłować. Ta PR-ka rzeczywiście ma tak malutką szczelinę?

Tak.

GM

Radmar · 16 Sierpnia 2010

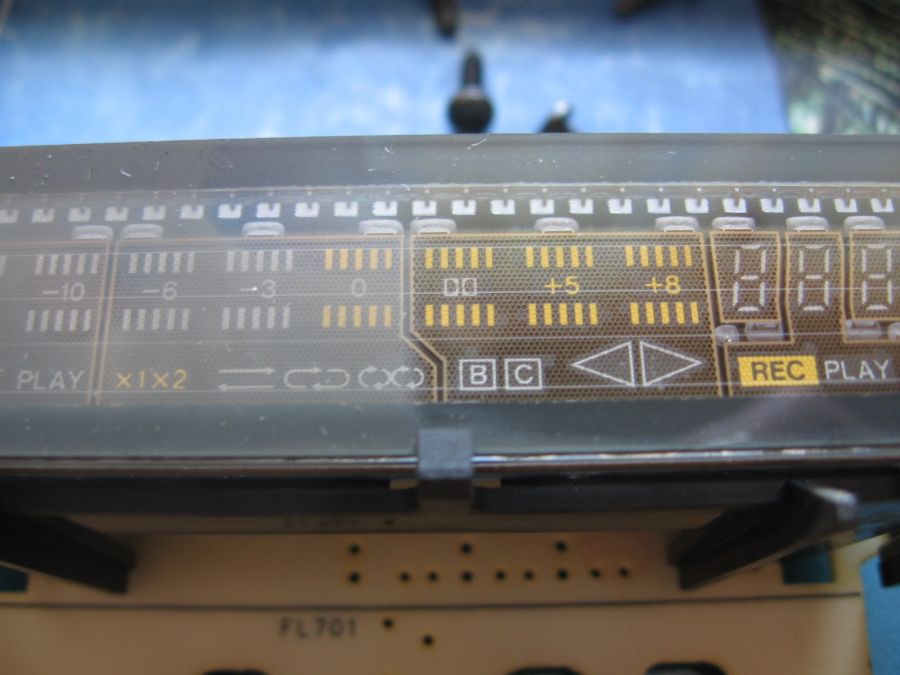

Niekiedy mamy wrażenie, że w naszych magnetofonach wyświetlacz nie jest już taki wyraźny jak kiedyś i uległ wypaleniu. Błąd. Nie zawsze jest to wypalenie. W miarę upływu lat, pod wpływem ciepła w środku na wszystkim narasta tłusta warstwa brudu, która skutecznie pogarsza również efekt wizualny widoczny na wyświetlaczu. Sami zobaczcie jak wyglądał wyświetlacz blisko 20-letniego magnetofonu.

Pół wyświetlacza z "oryginalnym brudem" i pół po wyczyszczeniu. Różnica kolosalna. A taka sama warstwa narośniętego brudu była po wewnętrznej stronie szybki wyświetlacza. Zatem dwie warstwy tekiego brudu skutecznie potrafią ograniczyć przejrzystość wyświetlacza.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

oxygene · 16 Sierpnia 2010

>seniortelefono

Tak jak napisał G.Mark szczelina jest bardzo mała, wystarczy spojrzeć na płytkę z elektronika i powinny tam się znajdować podobne PR-ki, do nich należy dopasować wkrętak.

Na dobranoc fotka jak ja to nazywam "kapliczki kasetowej" hehe

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Filwoj · 17 Sierpnia 2010

Czy ktoś z naszych nabył TA-2500 ? Niech się pochwali i podzieli wrażeniami jak sprzęt dojdzie.

Przyglądałem mu się i jestem ciekaw.

Wjtek

Kasjel · 17 Sierpnia 2010

Filwoj- wydaje mi się że nie...

Ja jak zwykle miałem wielką ochotę, ale się powstrzymałem :-))

17 Sierpnia 2010

Kasjel, 17 Sie 2010, 15:54

>Filwoj- wydaje mi się że nie...

>Ja jak zwykle miałem wielką ochotę, ale się powstrzymałem :-))

Powiedział co wiedział ;) jaką ja miałem ochotę!

ke_raj · 17 Sierpnia 2010

A ja go nawet obserwowałem! :) I skończyło się jak zwykle... Późno wróciłem z pracy!!! :(((

Filwoj · 17 Sierpnia 2010

ke_raj, snajpera trzeba było.

Ja muszę jeszcze dopieścić 2570, posprawdzać i może podregulować 2360 i wtedy może pomyślę o następnym Onkyo.

Wojtek

jeckylandhide · 17 Sierpnia 2010

---> oxygene

to zdjecie Aiwy? mialem kiedys 6500 z takim samym poziomym ladowaniem, ale moj deck mial kilka problemow i sie go pozbylem (to bylo jeszcze zamin trafilem na watek "Magnetofon")

oxygene · 17 Sierpnia 2010

>jeckylandhide, 17 Sie 2010, 20:20

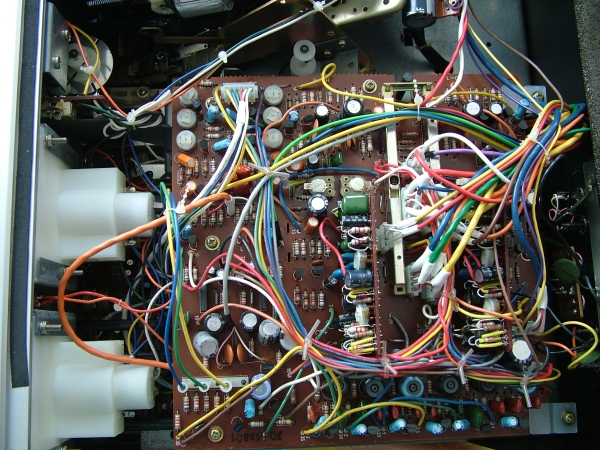

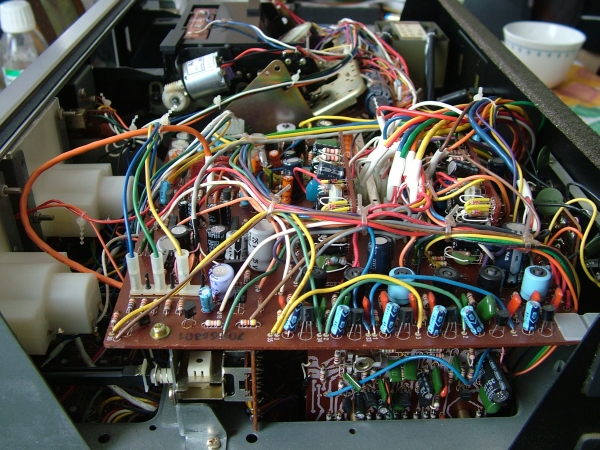

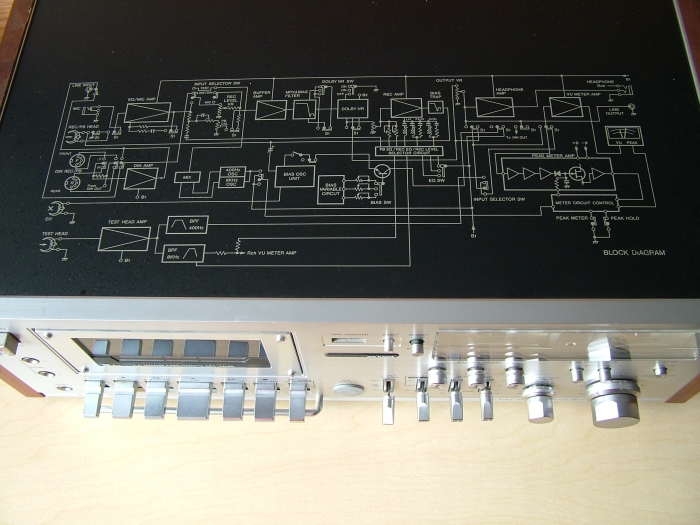

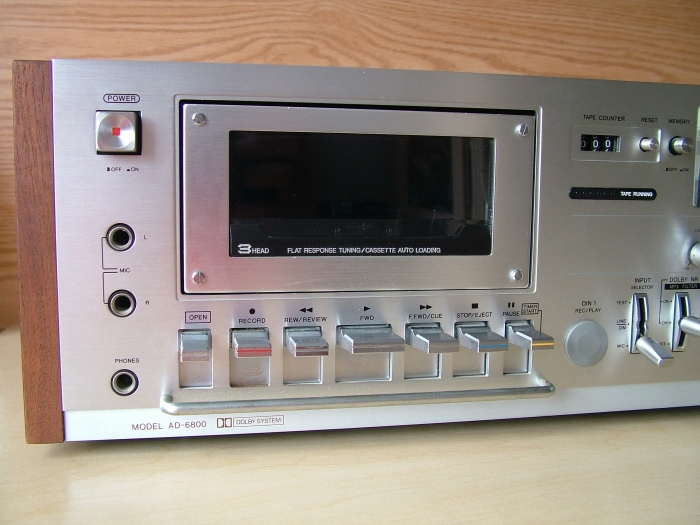

Tak to Aiwa AD-6800, kawal maszyny, najwyższy model z 1977 roku, 3 głowicowy, ale nie ma przełącznika monitor. Wnioskując ze schematu blokowego umieszczonego na gorze obudowy, to trzecia głowica opisana jest jako "test head", a do nagrywania i odtwarzania służy głowica uniwersalna. Przyznam szczerze, ze pierwszy raz się zetknąłem z takim rozwiązaniem.

Niestety nie ma pasków, wiec o stronie dźwiękowej nie mogę się jeszcze wypowiedzieć, natomiast ogólne sprawia wrażenie bardzo solidnego.

Z ciekawostek można wymienić podwójne analogowe wskaźniki wysterowania-mierzą poziom jako VU, drugie Peak z funkcja Hold, ponadto ma osobna regulacja Biasu dla trzech typów taśm Fe, Cr i FeCr.

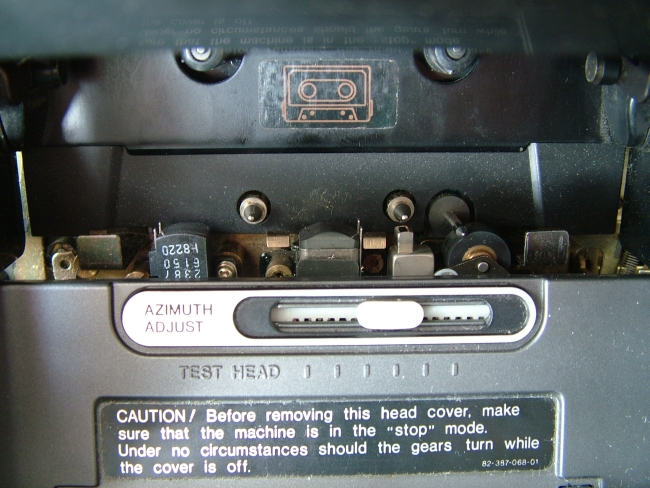

Można tez ręcznie kalibrować skos głowicy, a mechanizm kasetowy po położeniu kasety "wciąga" ja do środka za pomocą drugiego, specjalnie przeznaczonego do tego celu silnika.

Spróbuje dodać jeszcze kilka fotek.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

neomammut · 17 Sierpnia 2010

>>vlado

A mógłbyś zamieścić zdjęcie tej głowicy? Nigdzie jej nie mogę znaleźć....

neomammut · 17 Sierpnia 2010

>>oxygene

Przepraszam, nie zauważyłem wcześniej! Piękna ta Aiwa!!!

Ocasek · 18 Sierpnia 2010

Ciekawy magnetofon.

Kosztował niemało - 1400 DM w 1979r.

Prosimy o zdjęcia mechanizmu, a w szczególności - rozwiązania regulacji azymutu.

**Vlado** · 18 Sierpnia 2010

oxygene, 18 Sie 2010, 00:13

>Tak to Aiwa AD-6800, kawal maszyny, najwyższy model z 1977 roku,

Przepiękna w moim guście. Może byś pokazał co ma pod kiecką? Proszę za siebie i świntuszka musiko.

**Vlado** · 18 Sierpnia 2010

neomammut, 18 Sie 2010, 00:54>>>vlado

>A mógłbyś zamieścić zdjęcie tej głowicy? Nigdzie jej nie mogę znaleźć....

No mówisz i masz.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

neomammut · 18 Sierpnia 2010

Niestety odpada, moja wygląda tak i ma jedno mocowanie od dołu na tuleje.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

neomammut · 18 Sierpnia 2010

>>vlado

Dziękuję oczywiście za chęci!!!

Magnetofon jeszcze nie jest dokładnie przeczyszczony, także nie krytykować proszę:D

**Vlado** · 18 Sierpnia 2010

neomammut, 18 Sie 2010, 11:52

Zasugerowała mnie bliskość oznaczenia. Niestety nie posiadam innych pioneerów w rozkładzie, ale będę pamiętał.

neomammut · 18 Sierpnia 2010

Vlado, zauważyłeś materiały użyte do budowy w obu głowicach?

18 Sierpnia 2010

A co z tą starą głowicą, że trzeba ją wymienić?

neomammut · 18 Sierpnia 2010

Sygnał do głowicy dochodzi taki jak trzeba, ale głowica nie kasuje....

18 Sierpnia 2010

neomammut, 18 Sie 2010, 13:59

sprawdziłeś jej rezystancję?

neomammut · 18 Sierpnia 2010

Hmm w sumie nie, wieczorem to zrobię... - ale właśnie, co mi to da, skoro sygnał dochodzi prawidłowy?

Radmar · 18 Sierpnia 2010

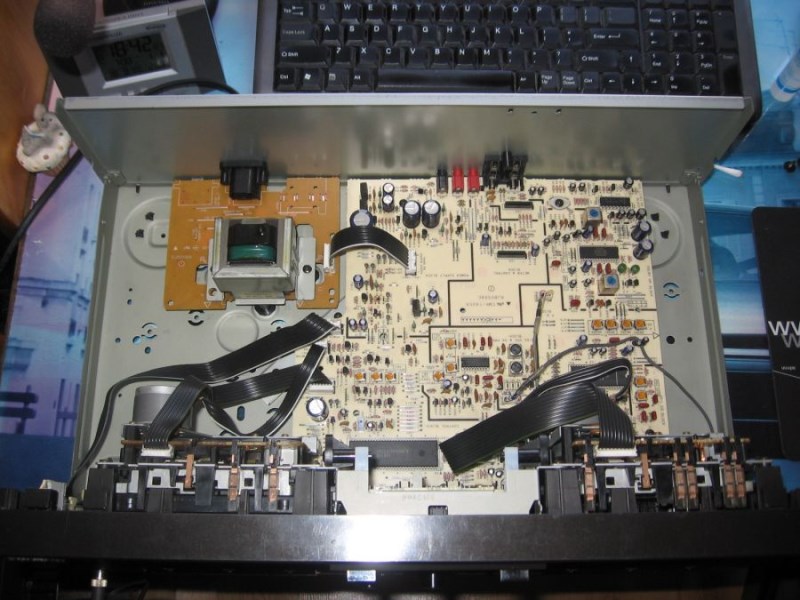

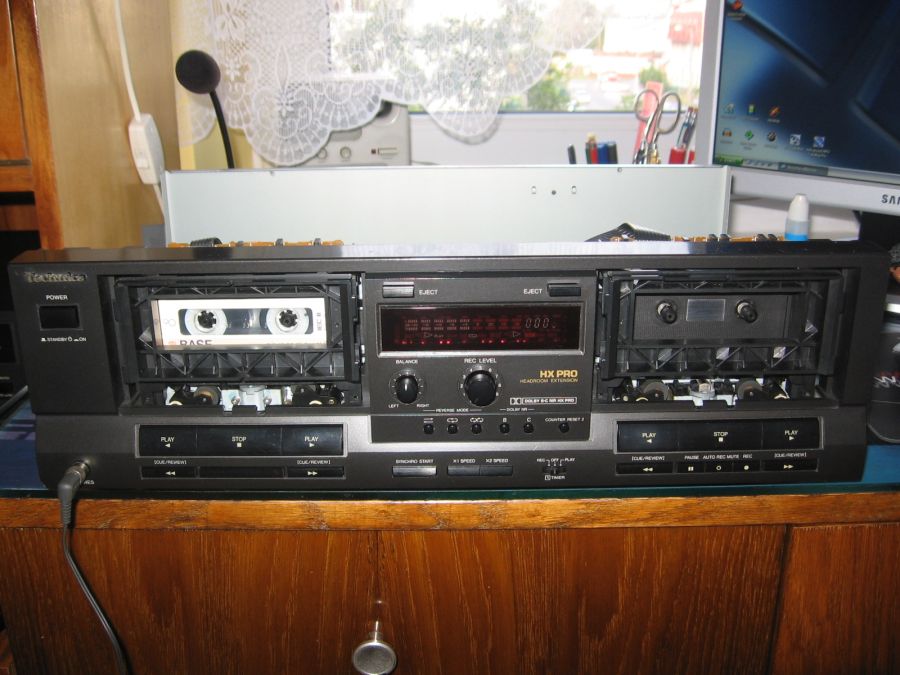

Pierwszy, własnoręcznie przywrócony do życia magnetofon. Może i niewyszukany model, ale warto było, żeby się przekonać czy w ogóle zagra. I zagrał, w dodatku bezbłędnie. Nawet nie wiedziałem, że to tyle radochy może sprawić. :)

V-Savage, MaciejLK, chłopaki dzięki za pomoc. Bez Waszych wskazówek bym nie dał rady.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
