Magnetofon.

[RS-TR373]

A pamiętasz może, co to był za model ten "Emerson"? Chętnie bym zobaczył.



Nawet znalazłem już przez Google, to jest odpowiednik MSH-201 itp. Magnetofon sam w sobie ładny, ale te wskaźniki do niego nie pasują, jak dla mnie za małe.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 31 Marca 2011 przez RS-TR373

[piotrekn95]

W M 8010 były dość kiepskie silniki Silma, nie mówiąc o jakości głowic ZRK.



W swoim mam japonski silnik i głowicę Alps, i chodzi dobrze.

[RS-TR373]

Gra jak opisałem, więc właściwie zaraz zabieram się za wymianę głowicy, też na ALPSa.

Silniki były kiepskie, szybko się psuły i gubiły obroty. Ale czasami udał się taki, że pochodził długie lata. W moim M 9115 silniki są od nowości i żaden nie nawala, w tym M 8010 silnik także jest od nowości i nie ma problemów, bo trochę posłuchałem by się przekonać.

[musiko]

RS-TR373

"Wczoraj z kolegą wybraliśmy się do punktu zbiórki sprzętu elektronicznego.... Gość nie mógł nas wpuścić na "szper", bo gdyby coś się stało, mieliby kłopoty. Ale powiedzieliśmy czego szukamy ...."



Jak Wam się udało dogadać z nim by móc sprawdzić to i tamto?Ja raz próbowałem i facet był nieugięty..:-(

[RS-TR373]

Zależy na kogo trafisz, niektórzy się boją, że będą mieć problemy. Ten z kolei, jak pisałem, nie wpuścił nas, ale sam trochę poprzeglądał i pozwolił nam zabrać co tam chcemy ;-)



A co do magnetofonu - właśnie go słucham, po wymianie głowicy na stożkową ALPS gra całkiem nieźle, wyłącznik także znalazłem w pudle z wrakami, wymieniłem także podświetlenie wskaźników, jutro nagram z nim film :-)

Jest jeszcze jeden, mały problem, a mianowicie Zapis jest nieaktywny... Po wciśnięciu klawisza zapala się kontrolka Zapisu, słychać sygnał ze źródła i wskaźniki pokazują. Więc chcę zrobić próbę nagrywania, by ewentualnie wyregulować prąd podkładu, nagrywam sygnał testowy, cofam i co się okazuje?... Magnetofon nawet nie skasował taśmy! Wcześniej zauważyłem brak przełącznika zabezpieczenia przed zapisem. Czy to może być jego sprawka?

[rafal996]

Ja parę razy nawet miałem możliwość samodzielnego grzebania w takim punkcie, ale niestety kompletnie nic nie znalazłem, co by mnie interesowało. Raczej stare telewizory miały przewagę.

[Kasjel]

Tak się ostatecznie porobiło, że Hitachi D-900 jest już mój. Zakupiłem go od MAG,a. Jest w doskonałym stanie wizualnym. Ale jeśli chodzi o stronę techniczną, to wciąż mam jeszcze wiele pracy. Wszyscy ci, którzy czytają również wątek "Magnetofon" na AH wiedzą o co chodzi. Stoczyłem już wielką biwę z mechanizmem tego decka, którą wygrałem....ale kosztowała mnie wiele nerwów i godzin pracy. Niestety rysunki mechanizmów w serwisówkach są niewystarczające. I trzeba samemu kombinować. W tej chwili czeka mnie naprawa układu sterowania, gdyż ciągle włącza mi się odtwarzanie, zaraz po włączeniu zasilania. Ale w pierwszej kolejności chcę zrobić coś z sprzęgłem, ponieważ prawa szpulka słabo ciągnie. Już umyłem to sprzęgło oraz zmieniłem na luźniejsze paski napędowe od licznika taśmy, aby nie obciążać dodatkowo sprzęgła. Poprawa nastąpiła, ale jest niewystarczająca. Niewiem dlaczego takie sprzęgło zaczyna nagle słabo ciągnąć ? Przecież wciąż jest tam ten filc nie wytarty. I nie wierzę aby sprężynka sprzęgła tak osłabła, bo nie jest bardzo obciążona. Jeśli macie jakiś pomysł, to podpowiedzcie coś. Podobno esencja herbaciana pomaga. Ale może zmienić sprężynkę sprzęgła na mocniejszą ? Albo zmatowić "tarczę" sprzęgła ???

[musiko]

RS-TR373

"... Więc chcę zrobić próbę nagrywania, by ewentualnie wyregulować prąd podkładu, nagrywam sygnał testowy, cofam i co się okazuje?... Magnetofon nawet nie skasował taśmy! Wcześniej zauważyłem brak przełącznika zabezpieczenia przed zapisem. Czy to może być jego sprawka?"



Myślę że o to chodzi, może on załączać jakiś układ, w końcu zabezpiecza przed zapisem :-), a jak go nie ma to to złącze jest np. rozwarte i nie nagrasz.





Poniżej Nakamichi 580 wieczorkiem, kieszeń odblokowana - ktoś na siłę założył przedni panel i kieszeń nie miała jak się otwierać bo normalnie jest jakby "pierwsza" przed panelem.Na szczęście nic nie było połamane ani zgięte. Nie świeci jedna żaróweczka , magnetofon gra, ale zwalnia raz po raz, przeciąga, co może być przyczyną tych dość typowych objawów :-)? Musze przyznać, że dźwięk jest z niego znakomity i podoba mi się jego japońska stylistyka, a szeroki jest ten grzmot ! :-)"Tylko" pół metra ;-))Co ciekawe - w mechanice jest zastosowany potencjometr jak do głosu np.,podczas włączania play plastikowe kółko mające w osi zamontowany ten potencjometr napędzane przez silniczek obraca nim równocześnie przesuwając mostek z głowicami, ciekawe jakie to rozwiązanie elektroniczne jest, jakiś spadek lub wzrost oporności ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość G.Mark]

RS-TR373

"... Więc chcę zrobić próbę nagrywania, by ewentualnie wyregulować prąd podkładu, nagrywam sygnał testowy, cofam i co się okazuje?... Magnetofon nawet nie skasował taśmy! Wcześniej zauważyłem brak przełącznika zabezpieczenia przed zapisem. Czy to może być jego sprawka?"



Myślę że o to chodzi, może on załączać jakiś układ, w końcu zabezpiecza przed zapisem :-), a jak go nie ma to to złącze jest np. rozwarte i nie nagrasz.



Zgadzam się całkowicie. To na pewno jest wina tego przełącznika, którego nie ma i nigdy w tym magnetofonie nie było.

Tak mówi schemat ideowy magnetofonu M-8010, który jest ogólnie dostępny w sieci.

Blokada przed przypadkowym skasowaniem zapisu jest w tym magnetofonie czysto mechaniczna. Wyłamanie "listka" w kasecie uniemożliwia naciśnięcie klawisza "Zapis".



GM

Edytowane 1 Kwietnia 2011 przez G.Mark

[MAG]

Tak się ostatecznie porobiło, że Hitachi D-900 jest już mój. Zakupiłem go od MAG,a. Jest w doskonałym stanie wizualnym. Ale jeśli chodzi o stronę techniczną, to wciąż mam jeszcze wiele pracy. Wszyscy ci, którzy czytają również wątek "Magnetofon" na AH wiedzą o co chodzi. Stoczyłem już wielką biwę z mechanizmem tego decka, którą wygrałem....ale kosztowała mnie wiele nerwów i godzin pracy. Niestety rysunki mechanizmów w serwisówkach są niewystarczające. I trzeba samemu kombinować. W tej chwili czeka mnie naprawa układu sterowania, gdyż ciągle włącza mi się odtwarzanie, zaraz po włączeniu zasilania. Ale w pierwszej kolejności chcę zrobić coś z sprzęgłem, ponieważ prawa szpulka słabo ciągnie. Już umyłem to sprzęgło oraz zmieniłem na luźniejsze paski napędowe od licznika taśmy, aby nie obciążać dodatkowo sprzęgła. Poprawa nastąpiła, ale jest niewystarczająca. Niewiem dlaczego takie sprzęgło zaczyna nagle słabo ciągnąć ? Przecież wciąż jest tam ten filc nie wytarty. I nie wierzę aby sprężynka sprzęgła tak osłabła, bo nie jest bardzo obciążona. Jeśli macie jakiś pomysł, to podpowiedzcie coś. Podobno esencja herbaciana pomaga. Ale może zmienić sprężynkę sprzęgła na mocniejszą ? Albo zmatowić "tarczę" sprzęgła ???



Ciesze ie ze trafił w dobre rece Pozdrawiam wszystkich

[Kasjel]

No ! Jeśli chodzi o jakość odtwarzania, to wycisnąłem z niego chyba już wszystko. I jest naprawdę bardzo dobrze. Nie brakuje absolutnie wysokich tonów, a i zagrzmieć potrafi.

Jeśli uda mi się naprawić sterowanie, to wówczas będę mógł się zająć nagrywaniem. Bo w tej chwili nie mam możliwości włączenia nagrywania. Jutro zrobię jakieś zdjęcia tego Hitachi D 900 i wkleję. Potrzebuję jedną nakładkę na "hebelek" do tego Hitachi. Ma ktoś może coś takiego ?

[RS-TR373]

Zgadzam się całkowicie. To na pewno jest wina tego przełącznika, którego nie ma i nigdy w tym magnetofonie nie było.

Tak mówi schemat ideowy magnetofonu M-8010, który jest ogólnie dostępny w sieci.

Blokada przed przypadkowym skasowaniem zapisu jest w tym magnetofonie czysto mechaniczna. Wyłamanie "listka" w kasecie uniemożliwia naciśnięcie klawisza "Zapis".



GM



Właśnie blokady mechanicznej nie ma, "Zapis" wskakuje, więc ten przełącznik musi rzeczywiście załączać jakiś układ. Albo uszkodzenie leży w czymś innym? Kiedy zrobię porządek z samą tą blokadą, sprawdzę nagrywanie. Jeśli będzie działać tylko blokada, a nagrywanie i nawet kasowanie taśmy nie będzie działało, będę dalej kombinował.

[Gość G.Mark]

Właśnie blokady mechanicznej nie ma, "Zapis" wskakuje, więc ten przełącznik musi rzeczywiście załączać jakiś układ. Albo uszkodzenie leży w czymś innym? Kiedy zrobię porządek z samą tą blokadą, sprawdzę nagrywanie. Jeśli będzie działać tylko blokada, a nagrywanie i nawet kasowanie taśmy nie będzie działało, będę dalej kombinował.



Powtórzmy zatem dla utrwalenia materiału i pożytku osób postronnych.

Blokada przed przypadkowym skasowaniem zapisu na taśmie jest mechaniczna. Jej działanie polega na tym, że gdy kaseta nie ma wyłamanego "listka", dźwignia umieszczona w kieszeni kasety jest podnoszona w górę po włożeniu kasety i zamknięciu kieszeni. Następuje wtedy odblokowanie klawisza "Zapis" i można go nacisnąć.

Jeśli "listek" jest wyłamany, dźwignia nie zostanie podniesiona po zamknięciu kieszeni kasety i klawisz "Zapis" będzie zablokowany, nie da się go nacisnąć.

Nie ma w tym magnetofonie żadnego elektrycznego przełącznika, załączającego jakikolwiek układ jakiejkolwiek blokady zapisu.

Jeśli działanie tego układu mechanicznego jest takie jak podane wyżej, to znaczy, że wszystko jest w porządku. Jeśli nie, to należy ustalić przyczynę jego złego działania.



Jeśli naciśnięcie klawisza "Zapis" wraz z jednoczesnym przesunięciem suwaka przełącznika zapis/odczyt nie daje zapisu na taśmie, to zacząłbym od porządnego czyszczenia przełącznika zapis/odczyt.



GM

Edytowane 2 Kwietnia 2011 przez G.Mark

[rico1973]

Panowie mam mały problemik. Otóż w niedawno kupionym przeze mnie Onkyo TA 2570 poszedł pasek. Sprzedawca zaoferował zwrotu części kwoty na co przystałem. Natomiast poszukuję paska do tego magnetofonu. Ma ktoś może do odsprzedania bądź zna link do sklepu gdzie można by taki zakupić? Nie mogę go nawet dokładnie zmierzyć bo totalnie się rozleciał.

[Gość G.Mark]

Panowie mam mały problemik. Otóż w niedawno kupionym przeze mnie Onkyo TA 2570 poszedł pasek. Sprzedawca zaoferował zwrotu części kwoty na co przystałem. Natomiast poszukuję paska do tego magnetofonu. Ma ktoś może do odsprzedania bądź zna link do sklepu gdzie można by taki zakupić? Nie mogę go nawet dokładnie zmierzyć bo totalnie się rozleciał.



W tak skomplikowanych przypadkach używam, do określenia wymiaru paska, zwykłego sznurka. Po odjęciu 2mm z określonej długości wyliczam średnicę i w odpowiednim sklepie kupuję pasek nowy.

Adresy sklepów znajduję za pomocą www.google.pl wpisując hasło "pasek do magnetofonu".

Podpowiedź: Ledmar



GM

Edytowane 2 Kwietnia 2011 przez G.Mark

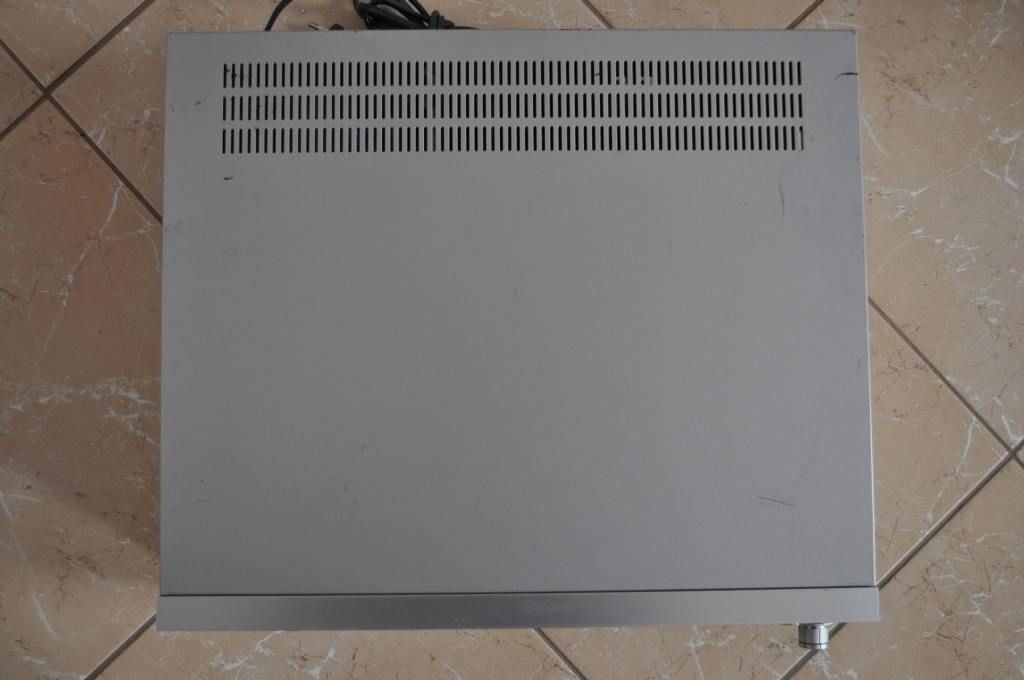

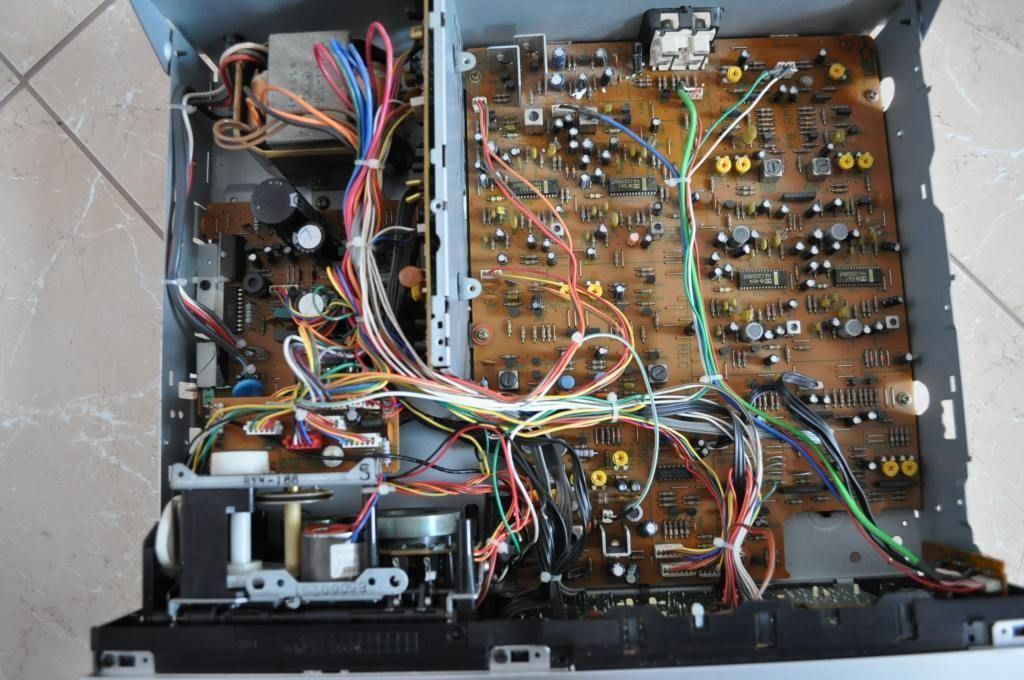

[PAK-FA]

Witam,



przygarnie któryś z Kolegów CT-A7? Świadomie pomijam zakładkę ogłoszenia.



Rok temu przymierzałem sie do wymiany paska. Załozyłem zbyt waski. Chciałem zastąpić go właściwym.

Później rozpoczął się remont domu, przeprowadzka ... i ... i nie mam czasu na tą zabawę. Komuś przyda się bardziej.

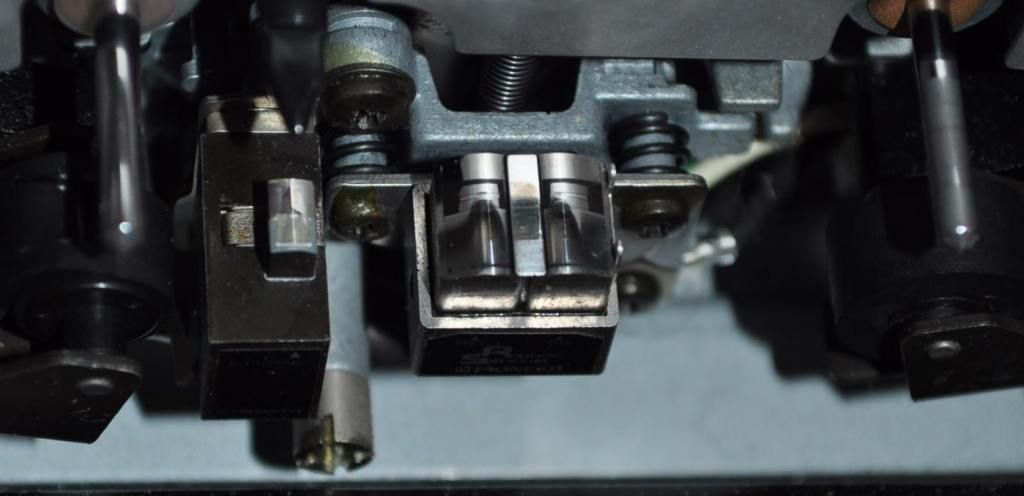

Deck był 100% sprawny, doskonale nagrywał, odtwarzał. Głowice z ustawieniami oryginalnymi, bez "ząbka". Brakuje silnika, gdzieś go mam ale ... który to karton? :/



Pozdrawiam,

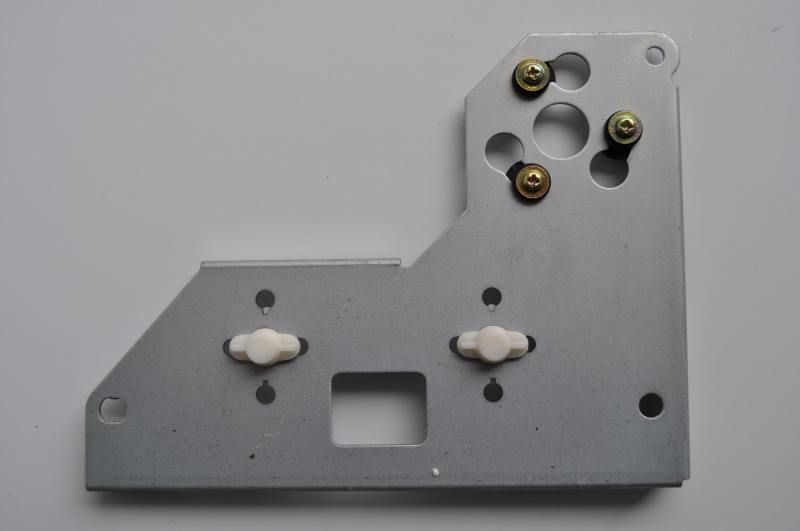

Wspornik dokompletu:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 2 Kwietnia 2011 przez PAK-FA

[Kasjel]

Panowie mam mały problemik. Otóż w niedawno kupionym przeze mnie Onkyo TA 2570 poszedł pasek. Sprzedawca zaoferował zwrotu części kwoty na co przystałem. Natomiast poszukuję paska do tego magnetofonu. Ma ktoś może do odsprzedania bądź zna link do sklepu gdzie można by taki zakupić? Nie mogę go nawet dokładnie zmierzyć bo totalnie się rozleciał.

Wymiana paska w Onkyo TA 2570 jest bardzo prosta. Mam serwisówkę do niego, ale wątpię aby wymiary były podane. Pasek też pewnie by się znalazł, tylko mam problemy z wysyłką. U mnie poczta jest tylko w piątki czynna do 16.00. A pracuję do godz. 15.00.

Zmierz sznurkiem, tak jak pisze G mark. A ja zerknę do serwisówki....

[RS-TR373]

Powtórzmy zatem dla utrwalenia materiału i pożytku osób postronnych.

Blokada przed przypadkowym skasowaniem zapisu na taśmie jest mechaniczna. Jej działanie polega na tym, że gdy kaseta nie ma wyłamanego "listka", dźwignia umieszczona w kieszeni kasety jest podnoszona w górę po włożeniu kasety i zamknięciu kieszeni. Następuje wtedy odblokowanie klawisza "Zapis" i można go nacisnąć.

Jeśli "listek" jest wyłamany, dźwignia nie zostanie podniesiona po zamknięciu kieszeni kasety i klawisz "Zapis" będzie zablokowany, nie da się go nacisnąć.

Nie ma w tym magnetofonie żadnego elektrycznego przełącznika, załączającego jakikolwiek układ jakiejkolwiek blokady zapisu.

Jeśli działanie tego układu mechanicznego jest takie jak podane wyżej, to znaczy, że wszystko jest w porządku. Jeśli nie, to należy ustalić przyczynę jego złego działania.



Jeśli naciśnięcie klawisza "Zapis" wraz z jednoczesnym przesunięciem suwaka przełącznika zapis/odczyt nie daje zapisu na taśmie, to zacząłbym od porządnego czyszczenia przełącznika zapis/odczyt.



GM



Dzięki za podpowiedź, ale przełącznik zapis/odczyt wydaje się być O.K. Przy włączeniu zapisu słychać dźwięk ze źródła i wskaźniki chodzą. Pokombinuję.

[Kasjel]

Witam,



przygarnie któryś z Kolegów CT-A7? Świadomie pomijam zakładkę ogłoszenia.



Rok temu przymierzałem sie do wymiany paska. Załozyłem zbyt waski. Chciałem zastąpić go właściwym.

Później rozpoczął się remont domu, przeprowadzka ... i ... i nie mam czasu na tą zabawę. Komuś przyda się bardziej.

Deck był 100% sprawny, doskonale nagrywał, odtwarzał. Głowice z ustawieniami oryginalnymi, bez "ząbka". Brakuje silnika, gdzieś go mam ale ... który to karton? :/



Pozdrawiam,



Wspornik dokompletu:

Oddajesz gratis ??? Jeśli tak, to ja biorę ! :-))

A tak serio, to ostatnio tyle kasy rozpieprzyłem że naprawdę muszę ograniczyć wydatki na to hobby.

[Gość G.Mark]

Oddajesz gratis ??? Jeśli tak, to ja biorę ! :-))

A tak serio, to ostatnio tyle kasy rozpieprzyłem że naprawdę muszę ograniczyć wydatki na to hobby.



Nie gratis, tylko za kwotę wyższą od 50 złotych. Jak wyższą tego Kolega nie ujawnił, ale "nie ma pojęcia co do ceny".

Ja mówię pas.



GM

Edytowane 2 Kwietnia 2011 przez G.Mark

[Kasjel]

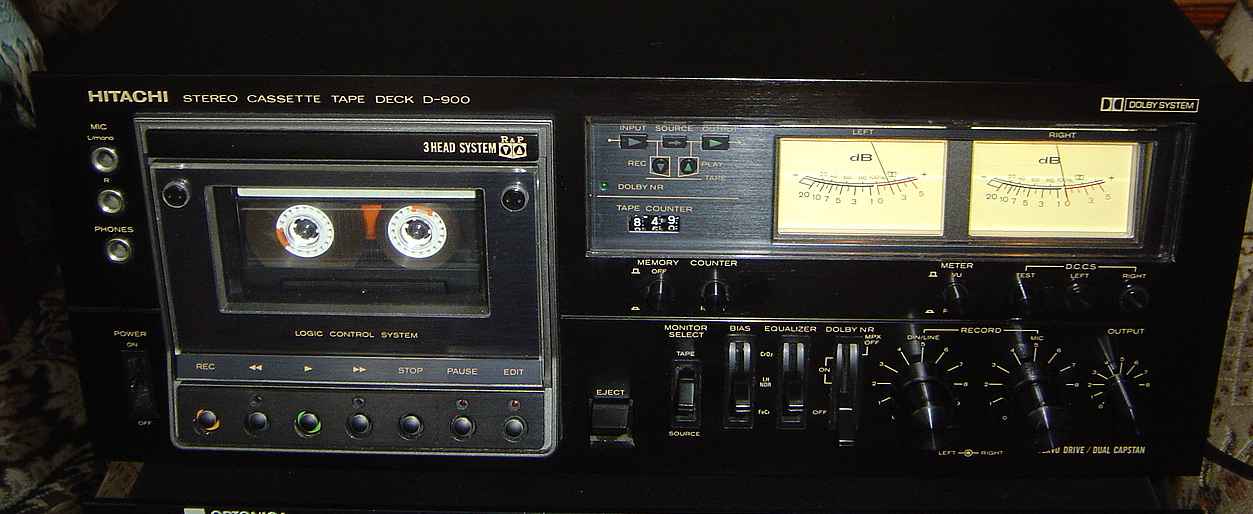

Takie dwa zdjęcia mojego Hitachi D-900....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rico1973]

Wyszło mi, że pasek w 2570 ma 76 mm, na wszelki wypadek zamówiłem jeszcze 78 mm.

[Kasjel]

Wyszło mi, że pasek w 2570 ma 76 mm, na wszelki wypadek zamówiłem jeszcze 78 mm.

Ale powiedz coś tak ogólnie. Czy jest rzeczywiście w dobrym stanie wizualnym ? Albo w jakim stanie są głowice itp.

[rico1973]

Ale powiedz coś tak ogólnie. Czy jest rzeczywiście w dobrym stanie wizualnym ? Albo w jakim stanie są głowice itp.

Stan wizualny jest faktycznie bdb, prawie ideał, głowice praktycznie tylko minimalne ślady zużycia, podobnie wałki i rolki. O dźwięku na razie zbytnio się nie wypowiadam, bo za krótko go słuchałem, ale pierwsze wrażenie bardzo pozytywne. Jeśli chodzi dostęp do silnika i paska to jest naprawdę rewelacyjnie prosty! Ten deck był oceniany chyba dosyć wysoko, pójdzie do intensywnego użytkowania jak tylko wstawię ten pasek.

[Kasjel]

Stan wizualny jest faktycznie bdb, prawie ideał, głowice praktycznie tylko minimalne ślady zużycia, podobnie wałki i rolki. O dźwięku na razie zbytnio się nie wypowiadam, bo za krótko go słuchałem, ale pierwsze wrażenie bardzo pozytywne. Jeśli chodzi dostęp do silnika i paska to jest naprawdę rewelacyjnie prosty! Ten deck był oceniany chyba dosyć wysoko, pójdzie do intensywnego użytkowania jak tylko wstawię ten pasek.

Najważniejsze, żeby silniczek napędzający kółka zębate na idlerze był jeszcze w dobrym stanie. Bo jak będzie się zatrzymywał, tak jak w moim egzemplarzu, to będzie problem.

[DIBUNIA]

Witam

Czy ktoś z szanownego grona ma wiedzę jak prawidłowo powinien być umieszczony pasek napędowy w magnetofonie Aiwa AD-WX 777 ?

Właśnie rozłożyłem magnetofon zdjąłem tylką ściankę i mam problem jak ma być założony ( są dwa koła zamahowe, silnik napędowy, kółko plastikowe napędzające przewijanie itd), jednak nie chodzą szpulki kasety przy odtwarzaniu, natomiast chodzą przy przewijaniu i mostek z głowicami sie podnośi. Świetny magnetofon ale będzie do niczego chyba, że ktoś mi pomorze w tej kwestii? Reasumując wszystko sprawne oprócz napędzania szpulek przy odtwarzaniu. Z góry dziękuję i pozdrawiam.



Z góry przepraszam za ortografię.

[Gość G.Mark]

Witam

Czy ktoś z szanownego grona ma wiedzę jak prawidłowo powinien być umieszczony pasek napędowy w magnetofonie Aiwa AD-WX 777 ?

Właśnie rozłożyłem magnetofon zdjąłem tylką ściankę i mam problem jak ma być założony ( są dwa koła zamahowe, silnik napędowy, kółko plastikowe napędzające przewijanie itd), jednak nie chodzą szpulki kasety przy odtwarzaniu, natomiast chodzą przy przewijaniu i mostek z głowicami sie podnośi. Świetny magnetofon ale będzie do niczego chyba, że ktoś mi pomorze w tej kwestii? Reasumując wszystko sprawne oprócz napędzania szpulek przy odtwarzaniu. Z góry dziękuję i pozdrawiam.



Z góry przepraszam za ortografię.



Polecam instrukcję serwisową http://elektrotanya.com/aiwa_ad-wx777.pdf/download.html

"Programatory" muszą być ustawione prawidłowo również.



GM

Edytowane 2 Kwietnia 2011 przez G.Mark

[RS-TR373]

Obiecany film z tym M 8010:

[DIBUNIA]

Polecam instrukcję serwisową

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

"Programatory" muszą być ustawione prawidłowo również.



GM



Dziękuję bardzo za pomoc. Pozdrawiam i miłego wieczoru. Ps. Odezwę się jak zrobię co trzeba.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[seniortelefono]

Kasjel



Czy to przypadkiem nie Dibunia był jedynym zablokowanym w tym wątku?
