Aleph Mini.Co o tym sądzicie..

[guzia]

C7 oczywiście ma wartość 1n ?

[Peter Daniel]

Tak, 1nF. Moze Twoj Q5 jest uszkodzony, sprobuj inny.

[guzia]

na miernik jest ok, zaraz podstawie inny, na Q4 zamiast 4-5V jest podwójny spadek (9V)

[guzia]

wstawilem nowy, jest tak samo

[guzia]

całe dodatnie napiecie odkłada się na R17

[guzia]

Peter Daniel, 15 Maj 2005, 15:47



>Zainstalowales obie zwory (laczace gates of output devisces)?

>

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



te zwory sa zainstalowane od poczatku, kilka razy sprawdzone, zwarte tez -IN SG, oraz OPT

brak R0, R1, R8, radiatory Q1 i Q2 nie są zwarte jak na twoich zdjęciach (U między nimi = UECQ4)

zmieniłem ZTXy na MPSA18, jeszcze raz objawy i napięcia:

zasilanie +-28V, GND przy wejściu, spadek na R11 5,2V; U w punkcie DQ3 3,8V; UECQ4 3,3V; UECQ5 0V; UBEQ5 0,7V

Q1, Q2, Q3 grzeją się w normie, IRF240 wszystkie zimne

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[guzia]

Musiało coś się wzbudzać. Zmieniłem zasilanie, zamiast jednego mostka dałem 2 i gra :))

[guzia]

Peter, czy w paczce od Ciebie były rezystory 47,5K?

[zorro]

>Guzia

Wartosci rezystorów spisywałem z schematu i pózniej ogólną liczbę podałem Peterowi.

Teraz widzę że przeoczyłem te 47,5 K , dlatego nie przyszły w zamówieniu .

[Peter Daniel]

Moge je podeslac, podajcie tylko ile. W najblizszym czasie bede zamawial z Digi Key.

[zorro]

Peter

Zamawiałem 16 kompl rezystorów x2 szt = 32szt.

Szczegóły ustalimy na priva.

[zorro]

Peter

Zamawiałem 16 kompl rezystorów x2 szt = 32szt.

Szczegóły ustalimy na priva.

[zorro]

Peter

Zamawiałem 16 kompl rezystorów x2 szt = 32szt.

Szczegóły ustalimy na priva.

[zorro]

za dużo ciepłego piwa :)

[zorro]

za dużo ciepłego piwa :)

[zorro]

za dużo ciepłego piwa :)

[guzia]

zamiast 47,5k przyszło wiecej 4,75k, ja tez przeoczyłem to na schemacie, bezmyślnie wlutowałem i wiadomo jakie były problemy :)



za dużo ciepłego piwa :)

[zorro]

Peter dośle te rezystory.

Przypomnijcie mi swoje adresy to je porozsyłam .

[Matthew]

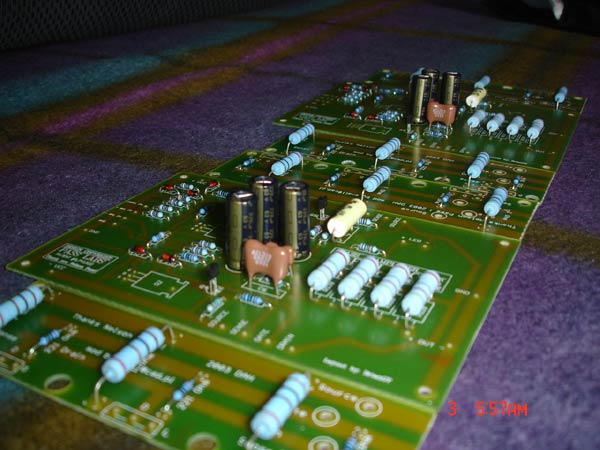

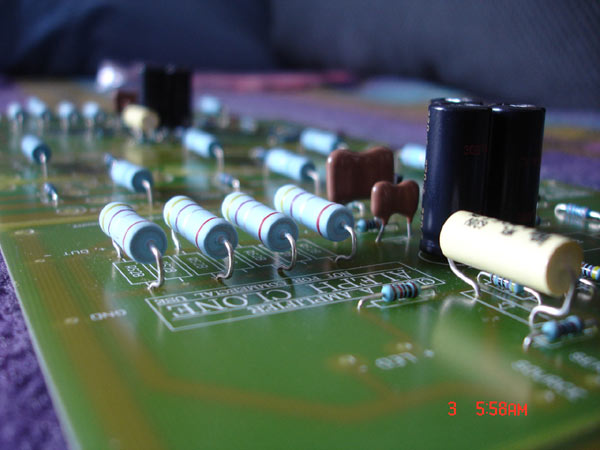

Zorro, cudowne płytki, załączam zdjęcia, elementy jak żołnierze Wermachtu ;) jak to Jurek1 zwykł mawiać ;))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zorro]

Ordnung uber alles , Herr Matthew

[Matthew]

hehe, piękne, leżą sobie, patrzę sobie na nie co jakiś czas ;) ..

[jurek1]

Maciek

Cobyś się tylko w tych pcb nie zakochal.

A tak na serio to mam nadzieje ,wiesz ze nie są to pcb o ktorych mowa w zbiorowych zam. u Zorro by Peter

[Matthew]

taak wiem, BriantGT.. ale mam całość już, polutowane pierwszorzędnie.... a płytki pod a30 od Petera to inna sprawa ;) ale nie dajmy się zwariować, delektuję się zmianami w moim CD by Magazynier... cudownie, jak moga tak oszczędzać, a wymieniliśmy 4 kondy, 2 rezystroy na wyjściu i opampa... inny CD zupełnie ...

[Matthew]

znaczy to j już zwariowałem, tylko tak gadam... hehe



ps Acoustic wymyśłił kolejne usprawnienie dotyczące interkonektów !!! niezła jazda, ale to na inny wątek temat ;) jak już przyjrzymy się temu zjawisku to dam znać ;)

[Gotomik]

Witam.



Czy przypadkiem nie zostały z zamówienia do Petera, wolne PCB i kpl. rezystorów do Alepha M?



::Pozdro::

[zorro]

>Gotomik

Nic nie zostało , zgłoś się do Petera.



Brakujące rezystory Phoenix 47,5K już doszły ,kto chce ja otrzymać proszę o podanie adresu na priva.

[Peter Daniel]

Zostalo mi jeszcze kilka plytek, kontakt na priva.

[uwe300]

PCB:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[uwe300]

pogrubilem troche zasilanie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Lok]

Panowie mam pytanie.



Jak sobie poradzi Aleph Mini z kolumnami klon Proac 2.5. Jest tam 18-stka węglowa skana. Jak do tej pory GainClone nie może napędzić tych kolumn. Czy z Alephem Mini może być lepiej.
