Symetryczny a jednak nie zbalansowany - wzmacniacz mocy.


Rekomendowane odpowiedzi

Yo. To znowu ja...

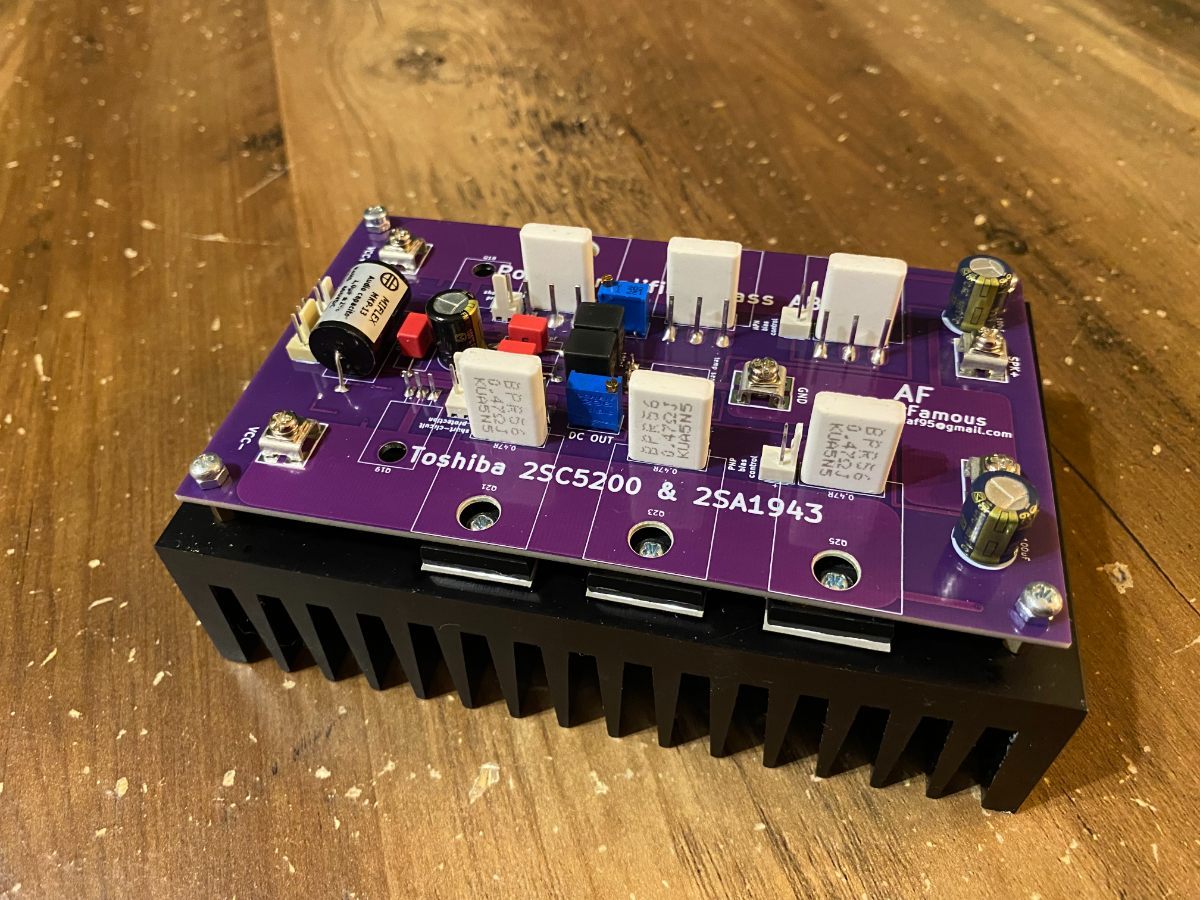

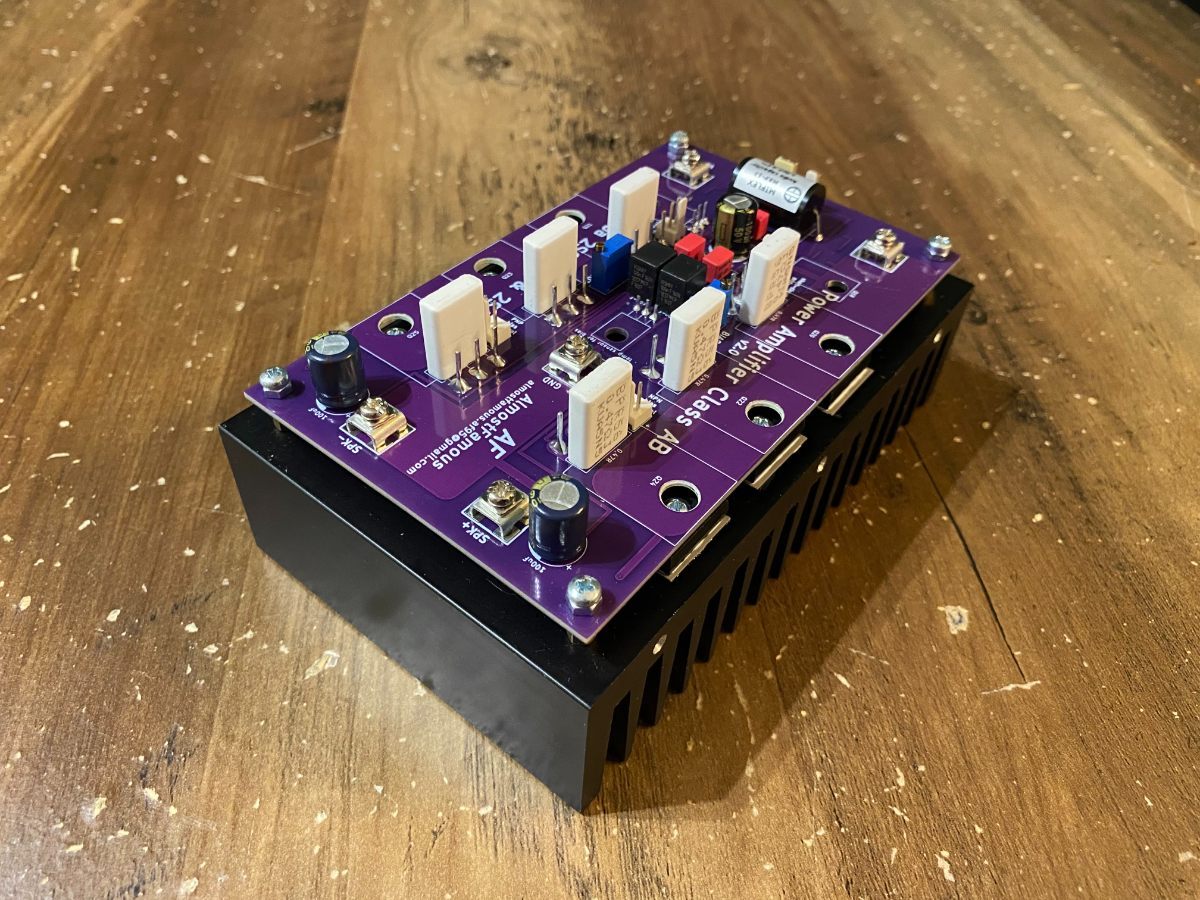

Dzisiaj przedstawiam wam mój wzmacniacz mocy. Oczywiście niczego nowego tu nie odkryłem, chociaż wydaje mi się że rozwiązanie jest warte uwagi. Układ symetryczny. Klasyczna konstrukcja ze wzmacniaczem różnicowym w roli stopnia napięciowego z ujemnym sprzężeniem zwrotnym. Obciążony zmodyfikowanym lustrem z emiterowym zasilaniem źródłem prądowym. Kolejny stopień to tak na prawdę dwa sterowane źródła prądowe pełniące rolę „konwertera” napięcie-prąd dla stopnia końcowego, który jest klasycznym NIE-wtornikowym układem komplementarnym wykonanym na 3 parach tranzystorów mocy. Dlaczego taki układ, taka ilośc tranzystorów końcowych itd..? Ponieważ chciałem zrobić „porządny” wzmacniacz o stosunkowo małych gabarytach  z dobrze zaprojektowanym pcb przez co duża część płytki to po prostu miedź dla szyn zasilania. Jak na moje umiejętności wyżyłowałem projekt na maksa, a miałem ograniczone pole do popisu, ponieważ to radiator od początku definiował wymiary pcb. Wybór padł na SK85/100 od Fischera. Jest w nim potencjał do rozproszenia dość dużej ilości ciepła a jednocześnie jego cena nie zabija. Dlaczego rozwiązanie warte uwagi ? Bo udało mi się tu osiągnąć całkiem przyzwoite parametry mimo niezbyt skomplikowanej struktury. Nie ma potrzeby naszpikowania wzmacniacza rozbudowanymi stopniami z ogromną ilością tranzystorów (oczywiście doceniam rozbudowane struktury) aby efekt był zadowalający. Jako układy różnicowe, źródła i lustra prądowe użyłem podwójnych tranzystorów w obudowie sot363 co uważam za rozsądne posunięcie, ponieważ ten zabieg niweluje problemy doskwierające np układom różnicowym, które bardzo często są realizowane na pojedynczych tranzystorach a co za tym idzie pojawia się problem z nierównomiernym ich nagrzewaniem. Nawet porządne wzmacniacze mają często WR jako dwa osobne tranzystory, które producent próbuje kompensować termicznie za pomocą pasty termoprzewodzącej i koszulki termokurczliwej. Mimo stosowania tego typu zabiegów ciężko o dobrą kompensację bo jednak wewnętrzna struktura tranzystorów będzie żyła swoim życiem. Tu z tym nie ma problemu bo tranzystory są podwójne i dlatego mają bardzo zbliżoną temperaturę. Wracając do mojego wzmacniacza… Nie miałem w planach robienia  „kilowatowego potwora” lecz jedynie wzmacniacz o mocy 100w ale z brzmieniem spełniającym moje oczekiwania. Oczywiście jest tu potencjał aby uzyskać większą moc niż zakładane 100w ale wolałem nie przepłacać za przesadnie wielkie transformatory. Radiator pozwala na stosunkowo duży prąd spoczynkowy, w prawdzie to nadal klasa AB ale śmiało można ustawić 100ma na każdy z tranzystorów mocy. Co do parametrów to THD na poziomie 0,001%(w pomiarach nawet poniżej 0.0007% ale nie dysponuje aż tak zaawansowaną aparaturą pomiarową aby każdy wynik brać za pewnik). Brzmienie dla mnie super. Miałem okazję porównać z końcówką mocy primare a32 którą miałem u siebie niedawno i mój wzmacniacz mi bardziej przypadł do gustu.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )




Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
  • 1 rok później...

I temat się urwał...

Tranzystory poukrywane, ładna kompozycja barw, symetria, paski białej pasty stawiają kropkę nad i...to chyba nie H1.

Schemat z ładną symetrią, ale idealnie jeszcze nie jest. Widzę jakieś oryginalne dla mnie zabezpieczenie przed zbyt wysokim prądem...ciekawe, jak się spisuje...jeszcze kwestia, co daje podgrzewanie PCB oprócz fajnego wyglądu.



W dniu 13.03.2024 o 16:16, AlmostFamous napisał:

Dzisiaj przedstawiam wam mój wzmacniacz mocy

a w którym miejscu on jest symetryczny?

To ja się wypowiem bo autor wątku to mój koleżka i między innymi ja używam tego wzmacniacza.. na schemacie i na płytce nie ma zabezpieczenia nadprądowego ! Sa w prawdzie wypuszczone footpriny w odpowiednich miejscach aby takie dołożyć (on to robił na osobnym pcb). Dodatkowo jak by chciał ktoś sobie powtórzyć tą topologie to w opisie na schemacie jest błąd- rezystor od wejścia i ujemnego zwrotnego musi być taki sam. Plus w darlingtonie drugiego stopnia należy dodać rezystor między emiterami a zasilaniem. Symetryczny jest w sensie topologii tj dwa układy różnicowe i dwa sterowane źródła prądowe - jak w temacie nie zbalansowany. Do symetrii w sensie xlr trzeba łączyć w mostek.

A i proszę się nie czepiać bo chłop to zajawkowicz a nie profesjonalny elektronik bardziej statyk konstrukcji stalowych :)))

2 godziny temu, waco napisał:

Dodatkowo jak by chciał ktoś sobie powtórzyć tą topologie to w opisie na schemacie jest błąd- rezystor od wejścia i ujemnego zwrotnego musi być taki sam.

OK , to jasne ale jakie wartości - 20K, 22K, 47K ?

I druga sprawa - czy R1 i R20 też nie powinny być równe ? A jeśli tak to jakie wartości .

2 godziny temu, waco napisał:

Plus w darlingtonie drugiego stopnia należy dodać rezystor między emiterami a zasilaniem

Jakie wartości ? Może jednak zmienić ten schemat i zamieścić poprawny .

I ostatnia sprawa - czy płytki jeszcze są dostępne i czy na nich są pola lutownicze na wspomniane rezystory między emiterami a zasilaniem ?

pozdr.

...there is no spoon...

Poszukaj gościa gdzieś na olx chyba to Ci odpowie. Ewentualnie mogę ci załatwić nr tel.

R2 i R20 nie muszą być równe, r2 to rezystor filtru a R20 to po prostu dzielnik, najlepiej R21 też 47k a R20 to 47k podzielic na 20

23 minuty temu, waco napisał:

Poszukaj gościa gdzieś na olx chyba to Ci odpowie. Ewentualnie mogę ci załatwić nr tel.

Mam nr. telefonu , na OLX nie ma tych płytek, zadzwonię .

Dzięki za info.

...there is no spoon...
