TRANZYSTOR 355N1V lub 355-1

vinyldemon · 25 Marca 2005

Wiatm

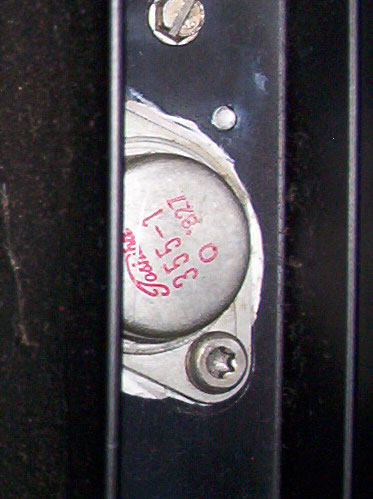

Może ktoś z szanownego grona zna ten tranzystor i może mi powiedzieć co to jest ( dane techniczne).W każdym razie jest to obudowa TO-3.Oznaczenia na pewno amerykańskie, ale japończycy też to robili pod nazwą 355-1(Toshiba).Nie ma z przodu przed cyframi żadnych oznaczeń literowych.

vinyldemon · 29 Marca 2005

ponawiam pytanie,....

guzia · 1 Kwietnia 2005

2SC3551

vinyldemon · 1 Kwietnia 2005

dzięki ale to chyba nie ten tranzystor,te o które mi chodzi pracują jako końcówki mocy we wzmacniaczu ,a 2sc3551 to raczej telewizyjny tranzystor,chociaż także npn.

**jar1** · 1 Kwietnia 2005

Tutaj też nie wiedzieli:
