NAIM klon

[r1212]

u niektórych już gra a u mnie dopiero wczoraj przyszło trafo od Lachowskiego - inne źródło pochodzenia niż wspólne zamówienie z forum ale wydaję się być OK

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sylwekzz]

u niektórych już gra a u mnie dopiero wczoraj przyszło trafo od Lachowskiego - inne źródło pochodzenia niż wspólne zamówienie z forum ale wydaję się być OK





Tak sobie obejrzałem zdjecie Twojego trafka i wydało mi sie, że jest jakoś mały w stosunku do mojego i MARERA,

potem spojrzałem jak pisałeś,ze bedziesz zamawiał a tam jest podana wartość 300VA.



Czy Ty kolego zamówiłeś trafko podwójne o mocy 300VA? Nie uważasz, że to troche za mało?

[andrejos1]

Sylwek lepiej nie oceniaj w odniesieniu do swojego bo z tego zamowienia co ja robilem to trafa sa bardzo przewymiarowane:)

[sylwekzz]

Trafka od Ciebie są porządne, fakt wielkie to bydle:)





Ale tylko zainteresowało mnie czy u kolegi r1212 trafko to jest 300VA czy 500VA, bo wczesniejsze wypowiedzi na temat zamówienia są troche niespojne albo ja zle je interpretuje.

[Azus]

Jakie wrażenia basowe po odsłuchu Naima, bo ja mam niedobór, a dla mnie jest w trakcie prac.Czy wypełni basem 50m2

[r1212]

Tak sobie obejrzałem zdjecie Twojego trafka i wydało mi sie, że jest jakoś mały w stosunku do mojego i MARERA,

potem spojrzałem jak pisałeś,ze bedziesz zamawiał a tam jest podana wartość 300VA.



Czy Ty kolego zamówiłeś trafko podwójne o mocy 300VA? Nie uważasz, że to troche za mało?

Miały być 2x 300VA, ale zdecydowałem się na 1 szt. 500VA - i taka własnie jest na foto.

[sylwekzz]

Własnie niedopatrzyłem tego napisu na zdjeciu a tylko wizualnie po iwelkosci patrzylem i po tym co wczesniej pisałes, moj błąd :)

[andrejos1]

Jakie wrażenia basowe po odsłuchu Naima, bo ja mam niedobór, a dla mnie jest w trakcie prac.Czy wypełni basem 50m2



zmien kondensator w sprzezeniu zwrotnym na 68uf a jesli ciagle bedzie malo to na 100uf

[r1212]

Napisze coś, bo wyjdzie, że wątek zamiera :).

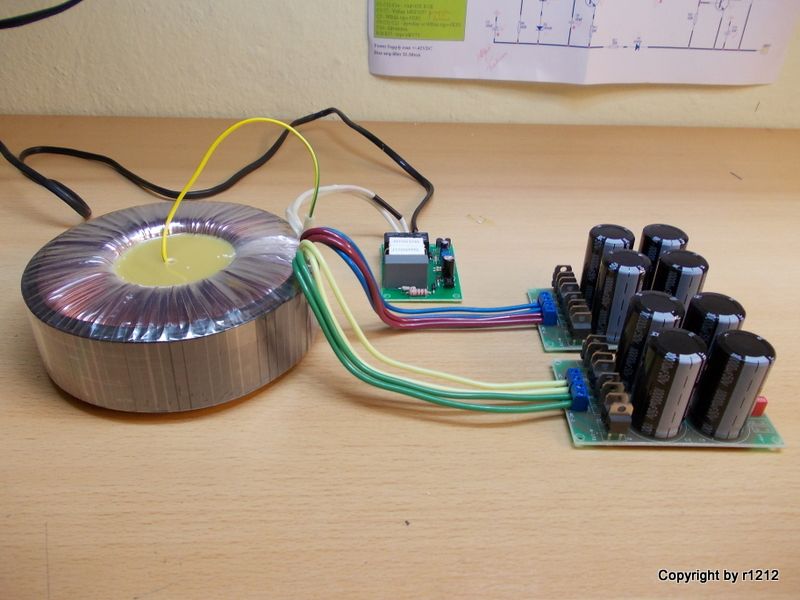

No to u mnie dzisiaj:

- soft start zmontowany

- zasilacze zmontowane

- uruchomione na pająku

Jestem mile zaskoczony transformatorem. na 4 uzwojeniach wtórnych, różnice miedzy uzwojeniami na poziomie pojedynczych mV.

500W trafo na biegu jałowym bierze 6W, to raczej też dobry wynik.

PS.

Robię jakieś bezsensowne pomiary, bo nie mogę dalej ruszyć - łączówki zasilania do PCB mi się skończyły i nie mam jak podpiąć wzmacniacza do zasilaczy. A nie godzi się lutować badziewnych kabelków. Jutro ruszę dalej :D

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Azus]

No właśnie, ja tylko obserwuje, jakie postępy,...wszyscy tak zajęci ,że nie mają czasu pisać, chwalić się chwalić,....

[MARER]

No właśnie, ja tylko obserwuje, jakie postępy,...wszyscy tak zajęci ,że nie mają czasu pisać, chwalić się chwalić,....



Co trzeba napisać, żeby spełnić Twoje oczekiwania ?



Niejednokrotnie w tym wątku już opisywany był charakter dźwięku tego wzmacniacza.

Jak dla mnie wzmacniacz jest warty każdej wydanej złotówki ...i co to ma za znaczenie przy Twoich upodobaniach ?

Słowa nie oddają tego do czego służy wzmacniacz ...zainwestuj parę stówek złóż go lub podjedź do kogoś posłuchać ...

W okolicach Katowic jest do posłuchania u Andrejosa, Ja również zapraszam ( okolice Wrocławia ) u Pkrecza też działa ...

Żeby trafił w gust trzeba postarać się i zorganizować sobie odsłuchu ...przeczytanie opinii raczej nie wystarczy ...



pozdrawiam

[r1212]

Łączówek na giełdzie nie było, co spowodowało złożenie zabezpieczenia/opóźnienia do głośników.

Reasumując mam już komplet uruchomiony, teraz tylko obudowa, i można próbować słuchać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[andrejos1]

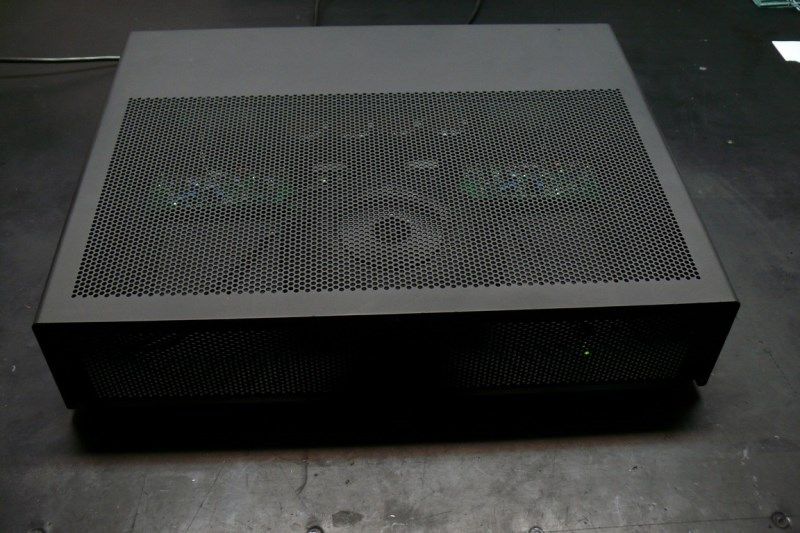

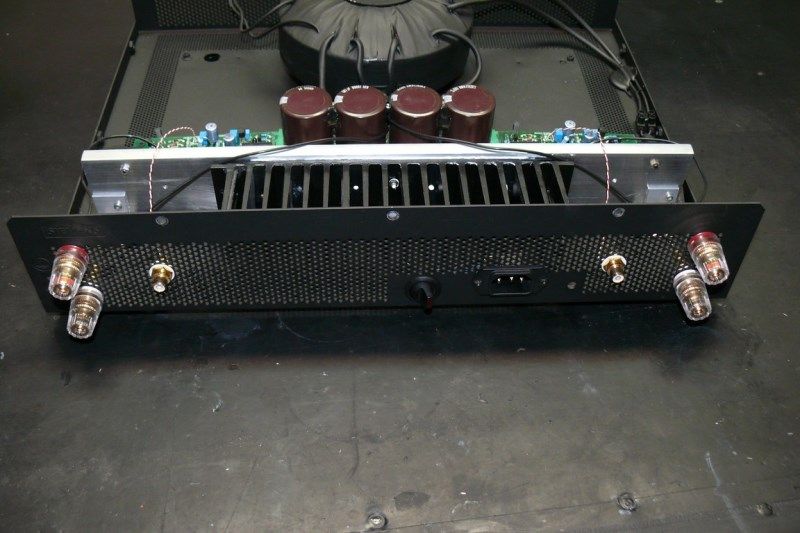

moje monobloki prawie ukonczone wiec nadszedł czas sprzedac mojego dotychczasowego naima. jeśli ktoś z was byłby chętny na niego to proszę o kontakt na pw, mogę go sprzedać również bez obudowy jeśli ktoś miałby własną wizję.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MARER]

Z chęcią odkupie komplet płytek PCB do Naima z ostatniego zamówienia.

Interesują mnie same płytki ewentualnie z tranzystorami ze zbiorówki ...nie lutowanymi



Wiadomość PW

Edytowane 27 Października 2011 przez MARER

[jeremy]

poszlo pw mam komplet, zmienilem plany co do wzmacniacza, wpadl mi w rece inny klocek, który zostaje w systemie na dluuuuzej.

[MARER]

poszlo pw mam komplet, zmienilem plany co do wzmacniacza, wpadl mi w rece inny klocek, który zostaje w systemie na dluuuuzej.



Biorę ...wiadomość PW

[mae]

Napisze coś, bo wyjdzie, że wątek zamiera :).

No to u mnie dzisiaj:

- soft start zmontowany

- zasilacze zmontowane



Jakie diody zastosowałeś?

[r1212]

8A/600V

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



akurat takie miałem, jak się okaże że za małe, to zastosuje mostki zewnętrzne - oczywiście będę musiał zrobić nowy zasilacz.

Na razie przy testowaniu prądy chwilowe miałem max. ok. 4A przy sztucznym obciążeniu (na głośnikach się nie odważyłem na taki wybryk, żeby mnie przez drzwi nie wydmuchnęło), ale z parametrów wynika że diody powinny dać radę.



IF(RMS) RMS forward current TO-220AC 30 A

IFRM Repetitive peak forward current tp=5ms F=5kHz square 110 A



Nie mam zamiaru grać pełną mocą w 25m pokoju :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 29 Października 2011 przez r1212

[mae]

Przymierzam się złożenia zasilacza a mam gotowe mostki na MUR860 - powinno być dobrze

Ciekaw jestem czy warto stosować jakieś lepsze rezystory (np Dale), czy będzie to miało wpływ na właściwości sonicze wzmacniacza, czy tylko na samopoczucie budowniczego;)



Jaką wartość ustawić na P1 przed pierwszym podłączeniem zasilania i regulacją biasu?

[andrejos1]

Przymierzam się złożenia zasilacza a mam gotowe mostki na MUR860 - powinno być dobrze

Ciekaw jestem czy warto stosować jakieś lepsze rezystory (np Dale), czy będzie to miało wpływ na właściwości sonicze wzmacniacza, czy tylko na samopoczucie budowniczego;)



Jaką wartość ustawić na P1 przed pierwszym podłączeniem zasilania i regulacją biasu?



wartosc P1 przed regulacja powinna miec najwieksza wartosc - zmiejszajac ja zwiekszamy prad spoczynkowy.



co do diod prosowniczych pisalem juz ze najlepiej w tej konstrukcji wypadaja "wolne" dobrej jakosci diody prostowniczy lub mostki (nie chinskie) a wszystkie MUR860 i tym podobne sa gorszym rozwiazaniem, ale i tak kazdy zrobi jak chce.

Edytowane 30 Października 2011 przez andrejos1

[r1212]

Ja niestety jestem głuchy laik, nie słyszę szybkości przełączania diod i warstw srebra i teflonu na drucikach. Na razie uruchomiłem 2 projekty. Ten Naim gra ładnie, ale ładniej gra Hiraga. Proszę nie pytać dla czego - bo nie umiem pięknie opisać dołów, środków i przestrzeni. Ładniej i już. Poza tym, pewnie żeby dostrzec takie niuanse trzeba mieć kolumny za 20k - ja nie odczuwam potrzeby ich posiadania, więc automatycznie jestem skazany na subiektywny brak odczuć zmian np. mostka na diody - jeśli takowe istnieją :).

Robię te projekty dla radości uruchamiania, nie stawiam sobie za cel usłyszenie 7 skrzypiec w prawym rzędzie. Dlatego czasami idę troszkę na skróty - miałem akurat takie diody, z obliczeń wynika że powinny dać radę przy 8ohm obciążeniu więc założyłem i gra. Prawdopodobnie nigdy nie popłynie przez nie 50% prądu znamionowego, więc się nie przejmuję.

Edytowane 30 Października 2011 przez r1212

[andrejos1]

Ja niestety jestem głuchy laik, nie słyszę szybkości przełączania diod i warstw srebra i teflonu na drucikach.



I po co ta ironia, lepiej się nie wypowiadać niż pokazywać jakim to się jest głuchym ignorantem.

[r1212]

I po co ta ironia, lepiej się nie wypowiadać niż pokazywać jakim to się jest głuchym ignorantem.

Przepraszam, absolutnie nie miałem zamiaru kogokolwiek urazić. Jeżeli tak się stało to serdecznie przepraszam.

Wpis dotyczył moich odczuć, a nie komentarza postrzegania wrażeń przez innych ludzi.

Co do kolegi, to bardzo bym prosił o miarkowanie słów. Wpis nie dotyczył kolegi, i nie przypominam sobie, żebym w trakcie całego wątku kwestionował opinie kolegi na temat wpływu zmian elementów na dźwięk z tego projektu. I nada ich nie kwestionuję.

Na tym kończę wypowiedzi na temat brzmienia.

[andrejos1]

sorki masz racje:)

[MARER]

Witam ...



gdyby ktoś potrzebował rezystory do projektu Naim to mam do odstapienia 3 komplety po 10 szt. ( nie rozdzielam na mniejsze ilości ) wszystkich wartości oprócz 0R22, 8R2 i 10R

Rezystory to Welwyny MFR4 1% razem jest potrzebnych 15 wartości oprócz wcześniej wymienionych ...cena 45 PLN za komplet 150 rezystorów + 5 PLN wysyłka



pozdrawiam

[Rogalaf]

Witam ...



gdyby ktoś potrzebował rezystory do projektu Naim to mam do odstapienia 3 komplety po 10 szt. ( nie rozdzielam na mniejsze ilości ) wszystkich wartości oprócz 0R22, 8R2 i 10R

Rezystory to Welwyny MFR4 1% razem jest potrzebnych 15 wartości oprócz wcześniej wymienionych ...cena 45 PLN za komplet 150 rezystorów + 5 PLN wysyłka



pozdrawiam



Właśnie poszło PW



Właśnie poszło PW na jeden komplet

[mae]

Jaka wartości biasu będzie optymalna dla tego wzmacniacza?

[r1212]

Jaka wartości biasu będzie optymalna dla tego wzmacniacza?

Wg. oryginalnego schematu zalecany 34-38mA



A u mnie powolutku się buduje

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mae]

A u mnie powolutku się buduje

Zapowiada się znakomicie

Mój dopiero na etapie próbnym - czyli deseczka.

Jakoś trudno mi uwierzyć że może zagrać porównywalnie z Krellem, który jak do tej pory u mnie nie miał godnego przeciwnika :)

Rączki drżą żeby go już odpalić, ale kilka drobiazgów zostało.

Dlaczego w torze jest elektrolit? (C1) Tak sobie myślę że w miejsce C1 może dać dobrego polipropylena np. Silver Z-Cap - co o tym myślicie?

[andrejos1]



Dlaczego w torze jest elektrolit? (C1) Tak sobie myślę że w miejsce C1 może dać dobrego polipropylena np. Silver Z-Cap - co o tym myślicie?



kolega Marer juz to przerabial i to m.in. wlasnie z z-cap`em i wieloma innymi i jednak wrocil do biednego ROE;)

ale uwazam ze kazdy powinien sobie troche pobrobowac i sam sie przekona co dla jego ucha jest najlepsze.
