Kolumny - Wasze konstrukcje DIY

[bujalone]

Piter jeżeli myslisz że scan speak to złe głosniki,.... to musisz sie jeszce dużo nauczyć o diy. :]

[stefan5000]

probowalem atc z voltradiator ale dla kogos bo mnie na to niestac przepotezny dzwiek ale i pomieszczenie bylo spore i bylo blisko do tzw: idealu najwazniejsze ze zabawa ciagle trwa tylko ze bije po kieszeni ale jest co robic

[stefan5000]

chcialbym nawiazac jeszcze raz do audiofilizmu otoz byla komuna i byly altusy zwieneczenie pracy polskich konstruktorow graly jak graly zalorzeniem byly pelnopasmowe kolumny kture sa w stanie wytworzyc odpowiednie cisnienie akustyczne i zblirzenie do formatow koncertowych dletego tez przemawia to do mlodych lub poczatkujacych ludzi. altusy graja ludzie sie ucza i przechodza z tzw pelnopasmowych na mniej pelnopasmowe i w tym momencie zaczyna sie zboczenie zwane audiofilizm czyli wplyw pogody temperatura pomieszczenie najedzony glodny o kablach niewspomne przeszkadza to bardzo w przyjemnosci sluchania muzyki moze tez sporo kosztowac.Kiedy przebrniemy szczesliwie przez ten dokuczliwy okres (duzo osob nie dotrwa )znowu chcemy wracac do kolumn pelnopasmowych bogaci o doswiadczenia z chomogenicznie analitycznie zimno cieplo jasno cimno grajacych monitorkow i innych ustrojstw wracamy do korzeni czyli to co nas rajcowalo przed nasza choroba poprostu wyzdrowielismy wiadomo ze nigdy niewracamy do nieszczesnych altusow ale do koncepcji tak



Pozdeawiam

[cyku]

mag ->



rzeczywiscie, kolumna bardzo latwa do wykonania wiec sprobowac trzeba. Zostaly mi nawet do dzisiaj skrzynki testowe i BRy - bedzie czym w zimie palic ;-) A ta na powaznie - decydujac sie na ten projekt, decydujesz sie na brak najwyzszych rejestrow, brak blysku i swiezosci dzwieku. FE206 dzieki wheezerowi cos tam na gorze probuje odtworzyc, ale wg mnie jest to krzyk rozpaczy a nie dzwiek. Sigma wogole nie ma aspiracji grac wysoko, natomiast wydaje mi sie ze jest jescze bardziej bezposrednia i prawdziwa na srednicy. O dwoch najnizszych oktawach mozesz calkiem zapomniec. Wydaje mi sie ze jestem chyba jescze za mlody zeby tolerowac tak wykastrowany dzwiek. Moze za kilka/nascie lat jak bede sluchal tylko spiewajacych pan i malych skladow jazzowych to nie bede widzial nic lepszego od szerokopasmiaka, ale dzisiaj lubie cieszyc sie blyskiem blach i poczuc kontrabas.

[umberto]

>arturp,wybacz że tak późno,zawalony ostatnio jestem.

O to co wykopałem:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



I jeszcze lączeniówka tuby z głosnikiem na dole:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Wiem że to nie szczyt techniki ale to co wywlekłem z kaszlaka kładzie na kolana,szczególnie spl.W połączeniu z odwrotka na basie daje to bardzo przyjemne odczucia w trakcie odsłuchu,Zarówno tego kameralnego jak i koncertowego.

Dodam tylko że na obecną chwilę kombinuję z uzupełnieniem pasma arz-tki w góre.Jak narazie efekty takie sobie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturp]

umberto, 3 Sie 2006, 21:22

No tu wyraźnie widac ,że tuba jest nieodzownym elementem tego projektu bo współpracuje z głosnikiem do jakichś 400-500 Hz czyli daje to czego sama membrana juz nie jest w stanie wypromieniować .

No i druga sprawa - z tego co widze to ten projekt ma zwrotnicę co oczywiście wygładza charakterystyke na średnicy a właściwie wyrównuje pasmo w stosunku do góry i basu/niższej średnicy.

No i tu jest problem - dla mnie głośnik szerokopasmowy ze zwrotnica nie gra lepiej niz układ dwudrożny ze zwrotnicą .

[buble_corp]

Moja najnowsza konstrukcja, Open Baffle na Visaton B200, bez filtra. Gra naprawdę fajnie, dużo lepiej niz w obudowie SOLO 50.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[uwe300]

fajny fornir;) jak to gra? bez filtra...

[uwe300]

podziwiam

[fotoarkady]

buble_corp, 6 Sie 2006, 16:07

czy visaton b200 dobrze wspolpracuje z GC?

[buble_corp]

-> uwe300

Fornir jest wypasniony, super egzotyk ;). B200 współpracuje świetnie, ale nie mam porównania z innymi wzmakami, większość ludzi poleca lampę SE, albo jakiegoś cyfrowego wzmaka, najlepiej zasilanego akumulatorowo.

[a_men]

>burble

Zajebiste:)

Jakie są wymiary panelu? Czy sugerowałeś sie tymi kolumnami?:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Sam planuję B200 w open baffle, tylko nieco innym.

Czytałem na diyaudio, ze warto wytłumić kosz głośnika i magnes. Ponoć wygładza to nieco poszapaną charakterystykę na średnicy. Zerknij tu:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kubedes]

buble_corp, 6 Sie 2006, 23:17



>Fornir jest wypasniony, super egzotyk ;)

wygląda trochę jak bubinga penelpe mega supa ;P

[tymek]

fjne parawany plażowe (:

[tomant]

ja wiem co to za egzotyczny fornir. nazywa się OSB ;) ;) ;)

[arturp]

buble_corp, 6 Sie 2006, 16:07

większy pokój , większe głosniki - prosta i piekna filozofia

Zastanawia mnie czy basu jest tyle co w mniejszym pokoju i nie sa krzykliwe (u mnie był lekki jazgot) U dało ci sie tego pozbyć ?

[buble_corp]

-> a_men

Zgadza się, sugerowałem się panelami Omega Loudspeakers, oraz wątkiem na www.audiocircle.com. Czytalem rownież ten wątek na diyaudio.com. Mam zamiar przetestować to przysłonięcie (wytłumienie) kosza głośników. Rozmiar paneli to:

wysokość 125cm (tyle miała płyta OSB w LeroyMerlin)

szer. panelu głównego 25cm

szer. skrzydeł 35cm

Skrzydła sa mocowane na 100cm zawiasach.

-> arturp

Brzmienie jest bardziej otwarte w porównaniu do wersji w obudowie SOLO 50. Nadal jest krzykliwe, ale mam nadzieję to poprawić modyfikacjami o których wspominał a_men oraz wytłumieniem ścian przy oknach i w rogach pokoju. Odnośnie basu to napewno nie jest tak niski i potężny jak ten, w mniejszym pokoju, ale ja akurat nie przepadam za potężnym, atakującym basem.

[arturp]

Dźwięk wielokanałowy ;p

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

heh jak w sklepie normalnie ;) arturp potrzebujesz wzmaka do tego ;)

[arturp]

Chwilowo jestem ugotowany finansowo . Musze kupic seasy metalowe na średnicę . Na dodatek sąsiad zalał mi piwniczkę w której miałem głośniki !!! Stąd ta kolekcja w pokoju ,,telewizyjnym "Do 3 w nocy targałem wszystko do mieszkania . Głośniki i elektronikę uratowałem ale panele podłogowe , meble i przedmioty stojące na podłodze - do wyrzucenia . Gośc nie miał ubezpieczenia i nie poczuwa sie do odpowiedzialności - czyli zwrotu kosztów.

Remont na mój koszt lekko licząc 7kPLN. Nowy wzmak poszedł sie walic ...q...wa . A tak chciałem kupić krella 300 lub 400 .

[Matthew]

hmmm są też dobre tego strony ;) będziesz miał piękną nowo wyremontowaną piwniczkę ;)

[magazynier]

Przykra sprawa z tą piwnicą.

A od krella są chyba tańsze wzmaki :D

I pewnie lepsze.

[arturp]

magazynier, 9 Sie 2006, 10:12

Teraz takiego krella na rynku wtórnym mozna dostac za 5-7tys PLN- do dobra cena moim zdaniem

matthew

Ale jak będę ciągle miał nieplanowane wydatki to nigdy sie nie dorobie tego wymarzonego wzmacniacza

[Djeight]

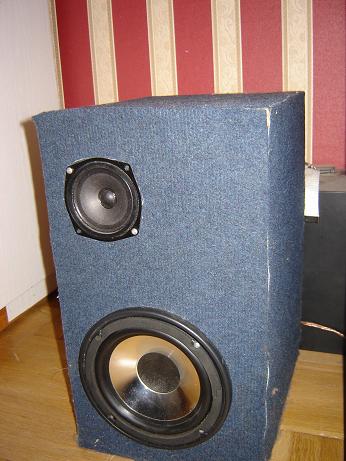

Moja konstrukcja kolumny



Wykonanie nie efektowne tylko efektywne :) wykładzina na przedzie kolumny pozwoliła wygłuszyć ścianki z zewnątrz jednak miała ona też za zadanie upodobnienie się dowykładziny w bagażniku w samochodzie, tylna ścianka jest trochę cofnięta i cała kolumna jest solidnie sklejona , materiał wykonania to sklejka o grubości 20mm



głośniki Hanssen podobny do tego w linku tyle że 16,5cm 4ohm pasmo od 60hz-5000hz moc podawana muzyczna to 150W a RMS to 75W ja w to nie wierzę , niema sensu w cuda uwierzyć , choć patrząc na magnes i korpus cewki z zewnątrz można się nabrać



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Głośnik wysokotonowy to TVM

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



zwrotnica 6dB/okt cięta przy 2,5kHz



obudowa zamknięta



chciałem zrobić na początku skrzynkę do samochodu, żeby mruczała jednak z bass refleksem głośnik nie dawał rady w tej obudowie i nie pomagały różne strojenia , bas dudnił i był wysoki

zniechęcony tym postanowiłem o zamieszczeniu głośnika wysokotonowego i zrobienia obudowy zamkniętej i strzał był w dychę :) przestał buczeć dudnić i zaczął mruczeć , może trochę ciszej ale przyjemniej dla ucha

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Djeight]

teraz cieszy ucho przy komputerze i w zupełności wystarza , efekty w filmie też przyjemnie odtwarza

[saczek_XTRM]

>>Djeight



znalazłem glośniki dla Senicza ;))

[Djeight]

posłużyłeś się linkiem z mojego postu ;p

[arturp]

Djeight, 9 Sie 2006, 18:42

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[saczek_XTRM]

>>Djeight



taa, sorx, ale to dla dobra pzryszłych pokoleń, a Senicz akurat jest na krawędzi... ;))

[Djeight]

Co tak żabie szczena opada ?? to jest tylko zestawik do komputera :)

i tu ma się sprawować a nie odsłuchy audiofilskie



Jednak jakby nie patrzeć to to jest DIY i temu to przedstawiłem ,
