[borysgo2]

Uwe fajnie fajnie. Pare zastrzezen, przegrody mam nadzieje ze sa skosne (bylo by bardzo dobrze). Przod mozesz wyszpachlowac ladnie, pomalowac pozadna podkladowka samochodowa kilka razy (z przeszlifowaniem) i na to dac akryl samochodowy (i bedziesz mial front jak w ksiazce pisze).

[uwe300]

atk tez uczynie:) jednak chce aby to był mat bo sie idealnie ukryją głośniki i przy takim oswietleniu jak mam ze slonce swieci od tylu juz teraz ciezko wychwycic gdzie sie kosze zaczynaja:) wygladac to bedzie jak taki monolit. poki co 3droga w osobnej obudowie na warsztacie:) bedzie podobnej wielkosci... teraz podlogowki ciagna od 150Hz

[milsso]

a jaki kawałek przyrody na tle ładny:) tylko nie graj za głośno bo ryby powyskakują;) a co do obudowy,mam podobną koncepcje tylko na R2.5 - front czarny połysk,reszta fornir zebrano naturalne:)

[arturp]

Niedawno popełniłem monitory oparte na Scan Speaku 8545 oraz Usher T-9950 i zamieściłem projekt w tym wątku.

Nie byłem zadowolony ponieważ spadki zboczy były dość ostre i głośnik wysokotonowy miał odrobinke ostrości.

Zrobiłem więc wszystko od początku - nawet zmieniłem fornir;p

Ścianka frontowa ma 6 cm , a boczne i tylna 3 cm.

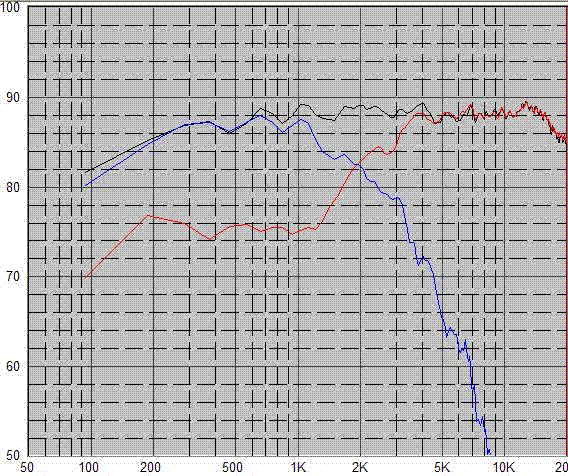

Zawsze martweiło mnie w moich klonach ProAc Response 2,5 ,że średnica jest cofnięta a dźwiek wydawał mi sie ciemny - dlatego dodałem 1 db do średnicy co widac na wykresie od 500Hz do 3-4 kHz . A co !

Jest to najlepsza wersja tych głośników , łagodne detaliczne i ciepłe ale obudowa 13 litrów jest za mała , powinna byc około 18 litrów, obecnie średni bas jest nieco podbity. Pomiar mieści sie w granicach +/- 1,5 dB od 400Hz .Poniżej 400 Hz pomiar z 1 metra z bramką 6,5 ms nie ma juz sensu ale oczywiście sprawdziłem z 0,5 metra i jest OK do 200Hz a poniżej potwierdziłem near field .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ghost666]

co to za fornir?

[borysgo2]

Heh widzisz artur jednak zdecydowales sie na lagodniejsze zbocza - moim zdaniem bardzo dobrze. Jak by ci sie chcialo jeszcze troche pobawic to moglbys nieco wydobyc najwyzszej oktawy (jak by jej troche brakowalo), pojawia sie wowczas troche wiecej takich roznych smaczkow, ogolnie zestaw tak bardziej "bogato" brzmi.

[arturp]

ghost666, 25 Wrz 2006, 20:52

modyfikowany teak lub palisander prosty - nie pamiętam ;/

[arturp]

borysgo2, 25 Wrz 2006, 21:01

Nie ukrywam ,ze trochę mnie sprowokowałeś :D

A co do góry to wbrew pozorom jest jej całkiem duzo i ten usher jest zaskakująco ciekawy od 2kHz - pierwszy raz robie ujład dwudrozny z tak niskim podziałem , nigdy tego nie lubiłem a tu jest świetnie. Nie tak dżwieczny jak metalowe czy ceramiczne ale za to delikatny.

W zasadzie to chciałem dodac jakies 2db w stosunku do poziomu średnicy ale po odsłuchach doszedłem do wniosku ,że jest OK - zwłaszcza ,ze przy wokalach sybilanty sa bardzo ,, naturalne" a podbicie góry skutkowało tym ,że spółgłoski szeleszcące troche wyskakiwały.

[borysgo2]

Podobno te uhery sa naprawde swietne (juz kilka osob mi je zachwalalo), ponoc to taki tanszy scan.

[wils]

Wygląda mi to na modyfikowany wenge pasiak

[magazynier]

>Artur

A tak fajnie grały te poprzednie :)

[arturp]

magazynier

Ty słuchałes wersji z revelatorem 9700 na górze ale to juz dawne czasy ;p

[arekslazok]

Witam,posiadam glosniki szerokopasmowe Tesli ARZ 6608 i prosze forumowiczow o pomoc w kwesti skrzynek,

pozdrawiam,Arek

[adamo_0]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Autor watku jest rowniesz tutejszym forumowiczem.

Poczytaj, poszperaj i po nitce dojdziesz do klebka :)

Powodzenia

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Servantess]

Witam!Jestem nowy ,a pochwalę sie tym!Moja konstrukcja w całości.Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Servantess]

Może jeszcze coś takiego-Wybaczcie ale musze!:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Servantess]

I jeszcze to.........ostatnie konstrukcje!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marko3T]

Servantess



Wszystko fajnie tylko dlaczego w tej największej podłogówce tak szeroko rozrzuciłeś głośniki?

Basy ok , ale średni i wysokotonowy jednak lepiej jak są blisko siebie. Podobną sytuacje masz w centralnym trzeba je było zsunąć bliżej siebie.



To nie jest krytyka tylko taka mała uwaga.

[Servantess]

Jestem świadom tego błędu .Chciałem jak najlepiej dla sredniaka który pracuje w swojej objętości ............ale przyznaje że mogłem w jego komorze umieścić tez kopułkę.......

[gipsy2]

na obudowach masz fornir czy tapete winylową?

[domino]

Napisz jakie głosniki zastosowałeś? czym napedzasz suba itd, troche danych by się przydało i wrażenia

[marko3T]

Wyglądają mi te głośniki na Peerlessy SDS , a może Vifa TC?

[marko3T]

Raczej jednak nie Vifa prędzej Peerless SDS/HDS

[Servantess]

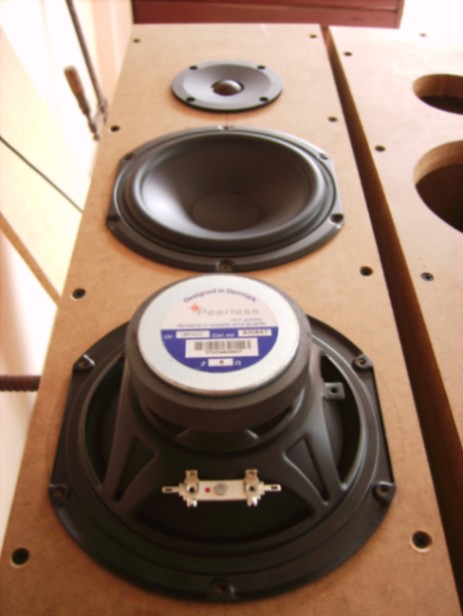

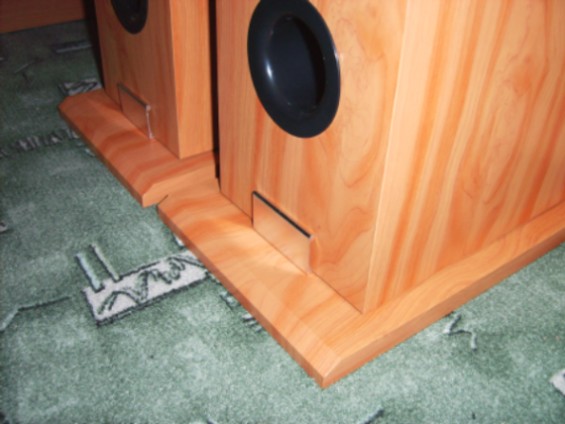

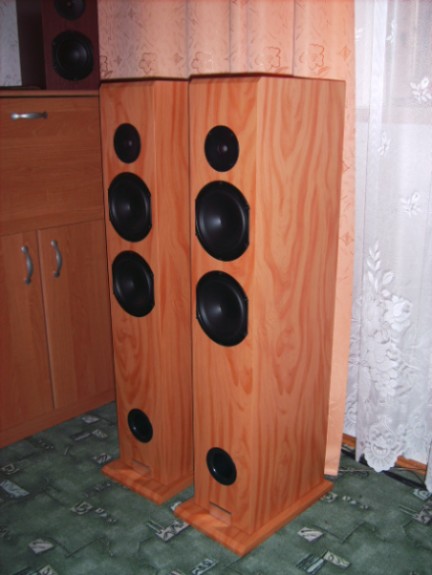

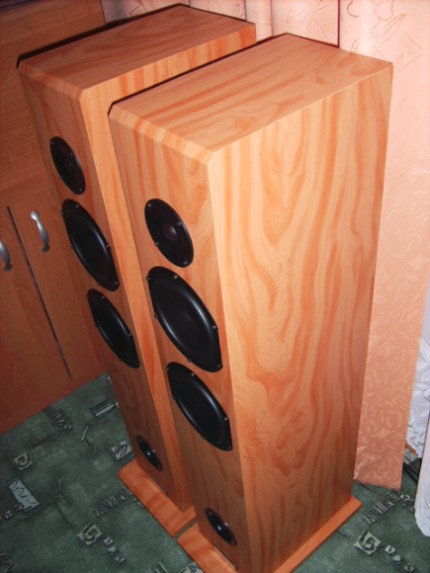

Na wszystkich obudowach jest winyl.Jednak jego obróbke dopracowałem chyba do perfekcji:) fajnie imituje drzewo....myślę że przy takiej klasie głośników nie ma co przesadzać z wykonczeniem.głośniki są naprawde budrzetowe.....w jednuch kolumnach Vifa TC w innych Peerless SDS do tego wszedzie kopułka Peerlessa z podstawowej linii.Głośniki są taki tylko z ograniczeń finansowych! Obudowy to MDF ...gdzie trzeba to 22mm a gdzie indziej 18 mm.

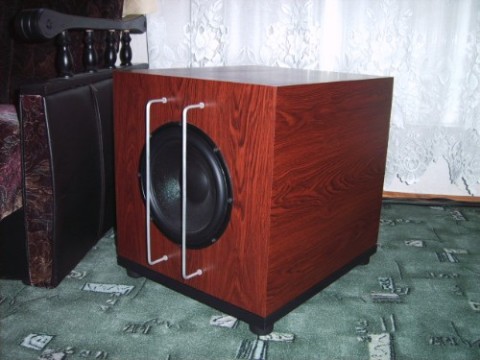

Co do basu to głośnik chyba wszyscy poznają-Peerless SLS10 w obudowie zamknietej -50l +/- 0.5l wzmacniacz 120w zamknięty w swojej komorze .W środku mocne wręgi usztuwniające i dociążenie piaskiem-ogólnie 47kg.Całość MDF 22mm.

[Servantess]

Peerless SDS164 -kolumna w wydaniu dwudrożnym.Wbrew panującym opinią (SDS)graja naprawde fajnie przy odsłuchu byłem mile zaskoczony!Jak na takie głośniczki-swietnu basik,miękki,z wigorem.Srednie lekko wyeksponowane ale nie z przesadą góra dzwięczna, można wyczuć zróżnicowanie barw,lekka metaliczność która zupełnie nie przeszkadza-dzwięk jednak zawsze prowadzony rytmem basu.Jak na głośniki tej klasy naprawde OK.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[henrykpiątek]

A teraz moja i mojego kolegi najnowsza konstrukcja DIY.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[borysgo2]

henrykpiątek, 28 Wrz 2006, 23:10

Obudowa na zywo wyglada jeszcze okazalej. Jeszcze tylko zwrotnice pozadnie zrobic i high-end pelna gebla.

[saczek_XTRM]

>>henrykpiątek



to na dole to 40cm? wygląda jak potwór ;-)

[henrykpiątek]

Saczek_xtrm, 28 Wrz 2006, 23:21

Jaki tam potwór, zwyczajna trzydziestka, a konkretnie Eton 12-680/62hex.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturp]

A gdzie są projekty obudowy , schematy zwrotnicy , pomiary , opisy wytłumienia i ustawienia , charakterystyka dźwięku itd ?

Takie ładne obudowy sa miłym widokiem i szczerze gratuluje talentu i wykonania ale dla osób , które chciałyby skorzystac z tego projektu to niewiele daje . Równie dobrze moga sobie popatrzec na zdjęcia zestawów na stronach producentów - też ładne .

Wiekszośc wpisów w tym wątku to zdjęcia obudowów ale my tu nie piszemy o meblach - to ma grać i na dodatek jest to zakładka DIY więc jakies konkretniejsze info dla budowniczych byłoby wskazane .

Pozdrawiam
