[Placek]

130$ para czyli mam rozumieć 260$ komplet na kolumny ??



jeśłi sa chętni to wykonam to za 400zł jeśłi ktoś podeśle ryzunek techniczny lub jakieś wymiarowanie.Ostatecznośc to fotki w high quality.

[Matthew]

a taniej? ;D

[Placek]

będziesz miał rysunek albo zdjęcie to się dogadamy.



kolce cynkowane toczone wg uznania

stal kwasowa piaskowana na czarno



wszystko zalezy od stopnia złozoności ale na pewno solidnie



cena - wszystko jest do dogadania ...

[Matthew]

ok robie rysunek i Ci podeśle..

[Matthew]

Placek, masz jakieś zdjęcia swoich robótek?

[Matthew]

ok wstydze się zapytac ale:



ile R w szeregu tweetera i nie tylko to ile mniej dB?

[zybel]

sprawdz w SW

[tymek]

Niesamowite 130 dolców za kawałek blachy nagwintowanej i dwa kolce !!!! To chyba otworzę mały warsztacik i zacznę produkowac akcesoria audiofilskie w wolnym czasie.

[marko3T]

Swoją drogą jestem ciekaw ile może kosztować podobna , ale bardziej "kanciasta" podstawa frezowana z aluminium o grubości 25mm.

[tdrozd]

Matthew>>>>>>>>.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



tu masz proste rozwiazanie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

dzięki

[APY]

Jak najprościej zmodyfikować tą zwrotnicę zeby wypchnąć trochę średnicę do przodu.Qurcze byleby tylko nie wymiana cewek bo trochę się na nie wykosztowałem:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[yolaos]

ta cewka 4.7 to powietrzna?

[jurek1]

ja mam taką, w obudowie BR ok 16 litrów.

Coś dużo u ciebie tych elementów.

[jurek1]

fota

[jurek1]

może teraz

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

niezłe są te zielon rezystory Vithrom chyba, 5 watowe, właśnie zmieniłem w tweterze i jest nieźle ;)

chyba takich używa Sonus, perlista góra, bardziej szczegółowa, a miałem jakiś zwykły 5 watowy MOX czy coś...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[DARIUS]

Witam!

Matthew - gdzie mozna je kupić i za ile? Warto je dać do klonów ProAca na początek?

Pozdrawiam!

[APY]

yolaos, 26 Maj 2007, 16:09



>ta cewka 4.7 to powietrzna?



Tak powietrzna



jurek1

26 Maj 2007, 16:46

ja mam taką, w obudowie BR ok 16 litrów.

Coś dużo u ciebie tych elementów.



ja mam BR 24 litry tyle elementów wymyślił Troels Gravesen.Też wolałbym zeby było mniej:)

[Matthew]

Darius, www.rezystory.net, ma 47R i 5,6 R ma napewno

[yolaos]

bardziej przemawia do mnie schemat Jurka, może Aply spróbuj zmieniać pojemności kondensatorów w wooferze

[APY]

yolaos, 27 Maj 2007, 09:25



>bardziej przemawia do mnie schemat Jurka, może Aply spróbuj zmieniać pojemności kondensatorów w

>wooferze



a możesz podpowiedzieć które pojemności podmienić i na jakie? chętnie zrobiłbym taką zmianę.

[yolaos]

zrob tak abyś miał podobną równolegle pojemność do jurkowej im bedziesz bardziej zmniejszał ją tym bardziej głośnik bedzie lagodniej cięty co sprawi, że zacznie przetważać wyzszą średnice jurkowa pojemnośc jest na oko niezła, chociaż może być ,że przetwornik włazi juz za wysoko stąd ta pułapka, Gravesen lubi komplikować zwrotki)) nie ma to jak wymuszona średnica)), pułapke zostaw chociąz pozniej możesz sróbować bez niej ona może mocno "anemizować" przetwornik.



na moje skromne oko jeśli to przetwornik 8om to zwiekrzył bym cewke do 2,4 2,2 mh wiem wiem już wykosztowałeś sie wrzucił równolegle 12mikro i bedzie taka średnica ,że ciary ida

pozdro

[APY]

>na moje skromne oko jeśli to przetwornik 8om to zwiekrzył bym cewke do 2,4 2,2 mh wiem wiem już

>wykosztowałeś sie wrzucił równolegle 12mikro i bedzie taka średnica ,że ciary ida

>pozdro



Znaczy cewkę 1,8 na 2,4 i do tej cewki równolegle 12uF ? a co z resztą układu . Jeśli możesz skrobnij jakiś schemat :)

[yolaos]

jaką masz szerokość przedniej scianki i co Ci nie pasuje w brzmieniu zwrotki Gravesena? i jakim wzmakiem to napędzasz?

[yolaos]

dobra od początku

woofer

zrób zwrotke taką jak Jurek wyrzuc te wynalazki Gravesena zostaw szeregową tą cewke 1,8 , równolegle kondensatory tak dobierz zeby mieściły sie w przedziale od 10 do 15mikro



wysokotonowiec

zostaw szeregowo 6,8mikro jeden kondzioł, a równolegle daj tę cewke 0,22 LPada daj tak jak ma jurek lub podobnie dobierz wartości

barwowo napewno bedzie lepiej ale nie wiem jak fazowo ,acha tweeter zgodnie fazowo czyli plus do plusa jak bedzie dziurawo czyli bez niskich sopranów to można cos dorzucić kond. równolegle do tweetera np 0,47

na razie musisz bawic sie na częściach jakie masz można by z nich i dwie zwrotki zrobić ))jak pozmieniasz troszke to będziesz widział w która strone zmienia się dzwięk

[APY]

Ok yolaos poeksperymentuje dam znac

Przednia ścianka 21,5 głosniki tak jak w 2.5 rozmieszczone.a brakuje mi szczegółów np.przydźwieku z pieca SRV w little wing:)

[APY]

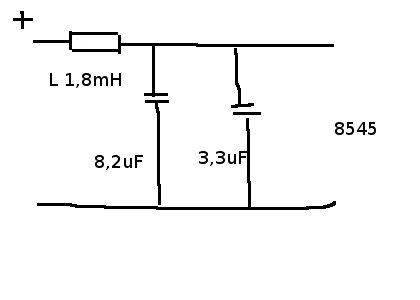

Czy tak będzie ok

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek1]

Ja dlatego tak napisalem ,bo ze średnicą u mnie niema problemu.Oczywiście reszta toru tez ma wpływ na środek pasma .

[yolaos]

troszke inaczej, raczej tak:
