i weż sobie do serca ,że jakośc zrotnicy to nie tylko jej elementy ale sposób łączenia kable jak najkrótsze elementy blisko siebie aby wyeliminowac długie wąsy , ale ich nie obcinaj jeszcze sie przydadzą )) i cewki jedna ma stać druga leżec, albo daleko od siebie ta 1,8 może mieszać dookoła.

pozdro

[yolaos]

jeżeli niskosredniotonowy będzie się darł a nie śpiewał (nie należy mieszać rożdzielczość z wypchnieciem i nachalnymi podbarwieniami )to następną próbe zrób z pułapką RLC równolegle do niego, jeżeli będzie lipa to będzie trzeba założyć więkrzą cewke niż 1,8mH zawsze będziesz mógł odwinąć tę krowe 4,7 z jakiej grubości drutu ona jest?

[APY]

yolaos, 27 Maj 2007, 16:23

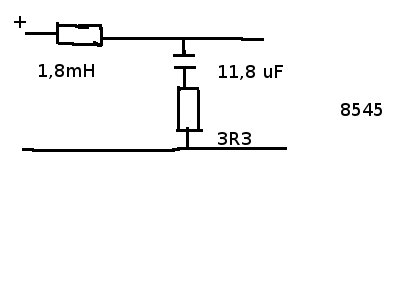

Ta krowa 4,7 to taśma 12AWG.Ale narazie zrobiłem tak jak na załączonych wyżej rysunkach.Średnica lepsza ale bas lichutki cienki i się rozłazi. A tą pułapkę zostawić w takiej konfiguracji jak wcześniej była?

Pozdrawiam.

[yolaos]

czyli bas był lepszy w we zwrotce Gravesena? Ta cewka 1.8 to też taśma? podaj mi jaką masz rure do BR długość i średnice wlotu , tak czy siak spróbuj z pułapką tak jak masz na swoim schemacie poprostu dołącz ją teraz równolegle do woofera i zobacz co się dzieje

[APY]

Rura 50mm dł 210 1,8 też tasma. Pułapkę podłącze narazie jeszcze mieszam z pojemnościami.Bas w zwrotce Gravesena zdecydowanie był lepszy.Powiem wiecej był bardzo dobry.No i tak na marginesie to przez wiele lat słuchałem OZ i do basu z takich obudów byłem(i pewnie nadal jestem)przyzwyczajony.

Narazie przerywam nierówną walkę ze zwrotnicami wróće do niej za jakieś 2h :)

Pozdrawiam.

[arturp]

Rura ma 50mm średnicy i 210 cm długości ? To do jakiej cz. jest strojenie ? 20 Hz ? Nic dziwnego ,że basu jest mało . Rura dla tego woofera powinna miec min 7 cm średnicy a długośc (ze strojeniem w budzie rzędu 15 litrów ) około 18 cm .

[arturp]

24 litry na ss 8545 to o 10 litrów za duzo . Ten głośnik ma fajny szybki bas w 15 litrach ale niezbyt obszerny . Bliźniak 8535 ma dwa razy więcej basu tylko gorzej kontrolowany i do dużej obudowy . Miałem 8545 w obudowie 12 litrów i basik był wyjątkowo kulturalny ale w pomieszczeniu 26 metrów zupełnie ginął . Lepiej było w 16 metrach ale tez skromnie .

Oczywiście mozna go podrasowac dając dużą cewkę przez co ograniczymy ilośc średnicy w stosunku do basu ale ta sztuczka spowoduje zamulenie dźwięku . Troels tłumi średnice stosując charakterystykę BBC ( spadek ch- ki w kierunki wysokich tonów ) przez pułapki na gókę w oklicy 800Hz jaką ma ta węglowa 18 ale jego konstrukcje są zamulone i maja duzo basu. Sam zrobiłem dwie - jego wersję klona Proac 2,5 oraz TJL ( na magnezowym seasie i wstędze ) - żaden nie pograł dłużej niz dwie godziny - duzy bas , pogrubiona i cofnięta średnica i wykastrowana góra . Może sie przyzwyczaiłes do takiego grania i teraz ci tego brakuje .

Trzeba wybrać - albo uwalniamy średnicę albo gramy basem .

[yolaos]

więc mozna by spróbować skrócić rurę do 12-15cm powinien poprawić sie impuls w sumie to nie wiem co poeta mial na mysli czyli Troles, średnica jest najważniejsza, a może zamocno w tej konfiguracji wali wysokotonowiec i należało by go jeszcze przytepić w sumie to on tu pociska też bardzo nisko zwłaszcza ,że z braku części równolegle jest tylko o,22mH co daje łagodne ciecie



poza tym cewki taśmowe mają płaskie brzmienie 0 inpulsu ,jak juz pokazała się średnica to pomieszał bym z rurą i jednak zwiekrzył cewke jak na moje oko to te przetworniki prawie" włażą "teraz na siebie, tak więc albo pułapka albo wiekrza cewka i nie taśmowa jakby co.

[yolaos]

acha i jeszcze jedno cewka w wooferze w szereg na plus nie na minus

[APY]

Objętość mogę zmiejszyc bez problemu wsadzając tam zwrotnicę,spokojnie ze 2-3 litry ubędzie przy tych cewakach.Rurę też niema problemu bo ok 5cm da sie wyjąć(rura składa sie z trzech częśći).Mogę jeszcze dokleic maty bitumicznej i pojemność będzie mniejsza.Myślęże uda się zejść do ok 18l.Dziś to już raczej się nie wyrobię czasowo ale jutro podejmuję walkę od nowa :) Dzięki za wszystkie rady.

[jurek1]

Artur ,pobwsz sie moimi?

Maciek mowił że wiele możez?

[arturp]

jurek1, 27 Maj 2007, 22:01



Wolę dziewczynki ale jak masz duże to się pobawię :D

[jurek1]

Mam średnie ok 16L ale wyglądaja jak dziewczynki, bo kształt mają obły ,beczkowaty ,robione z dębowej klepki chyba

[jurek1]

Maciek i Paweł widzieli ,to wią

[Placek]

Mtthew:

Placek, masz jakieś zdjęcia swoich robótek?



Fotek niestety nie mam ale to co miogę Ci powiedzieć:



Wzorując się na fotkach z linka powyżej



Blacha z której jestto zrobione może być dowolnej grubości (zakładam że nie grubsza niż 10mm), materiał to mateal (cięższy) lub aluminium (lżejsze)

Z tego co widze na zdjęciach to te "Płaskowniki" są na brzegach wąskie a na końcach zwężone (mniemam że chodzi tu tylko o stylistykę) - z tym zwężeniem będzie problem tzn jest to dość pracochłonne zatem szerokośc płaskownika była by jedna a w środku będzie miał przefrezowania w celu regulacji pod śruby mocujące.

Kolce były by zamówione od producenta (wliczone w koszt).



Jeśłi będziesz zainteresownay to prosze tylko o rysunek.



pozdrawiam

[Orion-Tom]

Matthew, ile Ci wyszlo za same glosniki?

[zoltar7]

arturp, 27 Maj 2007, 18:12

>Trzeba wybrać - albo uwalniamy średnicę albo gramy basem .



Święte słowa Bracie, święte słowa.



pa. Kurna czy życie musi być, jak chce Algida, "Sztuką wyboru" :-)

[arturp]

jurek1, 28 Maj 2007, 10:09

No to sie pobawię , daj kontakt na prywatne wiadmości .

PS

Poczytałem twoje ,, o mnie " . Uwielbiam 9300 . Mozna mu zarzucić brak najwyższej góry ale do 10kHz to poezja .

[zoltar7]

Nowy twór, wytwór... potwór... otwór...

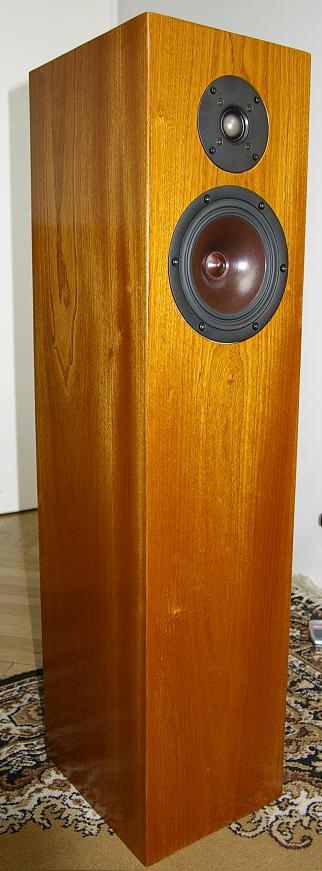

101cm x 23,5 cm x 28,5 cm. MDF 22mm. Fornir a-la mahoń czyli sapelle.

Usher 9950 + Vifa XT18WO

Zwrotnica I rzędu z układem RC dla XT18 i II rzędu dla Ushera

Oddzielna komora dla Vify o objętości nieco ponad 27 litrów.

Rura br ca 19 cm przy 6 cm średnicy w najwęższym miejscu.

Wytłumienie matami bitumicznymi i płatem owczej wełny.

Kable tanie ale posrebrzane ;-)

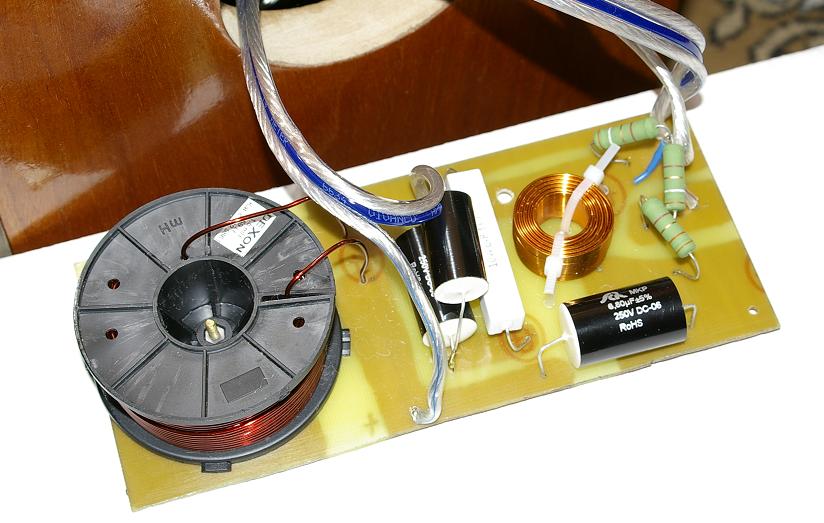

Zwrotnica jak widać, cewka 1,5 mH nawinięta drutem 1,25mm. Oporniki TY-OHM Supreme (albo jakoś tak), francuskie kondensatory SCR. Poza tym jakieś śróbki druty itp.

Sprawę terminala przemilczam, bo jest beznadziejny...

Brak pomiarów bo brak takiej możliwości. Układ RC i dobrany na "OKO" :(

Mile widziane wszelkie uwagi, szczególnie porady co do wartości elementów w układzie RC.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zoltar7]

Oczywiście na rysunku zwrotnicy jest błąd, powinno być 0,47mH (0,7mm) a nie uF, ale chyba wiadomo o co chodzi. Rezystory w dzielniku 5W a w układzie RC 10W.

[yolaos]

A jakie oczekiwania i co mocno kuleje? Na oko jako wyjsciowa zwrotka wygląda oki, a na ucho))?

[zoltar7]

yolaos, 31 Maj 2007, 18:48

>Na oko jako wyjściowa zwrotka wygląda oki, a na ucho))?



No właściwie to dla mnie grają ok. Może jest trochę więcej basu :) ale tak jest bardziej 'muzykalnie'.

Zwrotka nie jest wyjściowa... bo widać że była już poprawiana, m.in. dobrałem do swojej obudowy dzielnik rezystorów. Wyjściowa była zwrotka p. Albeckiego do projektu A-3, ale zamiast pułapki rezonansowej (tam jest AC-165 ze sztywną membraną węglowo-kevlerową) ja zastosowałem układ RC. Niestety ja nie słyszę różnicy w zmianie elementów w układzie RC (może głuchy jestem).



yolaos, 31 Maj 2007, 18:48

>A jakie oczekiwania i co mocno kuleje?



Tylko tak pytam... bo to moje pierwsze kolumny... może zrobiłem coś nie tak. Jeszcze 2 mies. temu nie wiedziałem o kolumnach dosłownie nic (co prawda 17 lat temu skończyłem technikum elektroniczne), poza tym, że są. Miesiąc temu dowiedziałem się dopiero jak wygląda filtr I, II czy III rzędu (chociaż może i się o nich kiedyś uczyłem - nie pamiętam), a o Baffle step dowiedziałem się przypadkiem (to nie żart) dwa tygodnie temu... a tydzień temu doświadczyłem go na własnej skórze. Więc wszelkie uwagi mile widziane.

[yolaos]

Wobec tego nic tylko grać i nie żałować strun (membran ) i do następnego projektu

pozdro

[zoltar7]

yolaos, 31 Maj 2007, 19:29



>Wobec tego nic tylko grać i nie żałować strun (membran ) i do następnego projektu

>pozdro



Następny projekt jest już gotowy. Nie mam tylko luźnych 2tys. na jego realizację :))

Mam już prawie gotowy rysunek do podstawkowych kolumienek w obudowie BR z wykorzystaniem gł. Visaton, wstęgi MHT12 i tytanowego TI100 (wolałbym może Seasa Excela 14" ale jest 2x droższy i wątpię abym dał sobie radę ze zwrotnicą do niego).

pozdro.

[APY]

Po 2 tygodniach walki ze zwrotnicami postanowiłem zostawić taki układ.To chyba 18-sta wersja jaką wypróbowałem :) Nie wiem czy poprawna technicznie ale mi się podoba.Gravensen rzeczywiście nie powinien projektować zwrotnic.Chciałbym podziękować yolasowi i arturowi za podpowiedzi.Obudowa zmniejszona do ok 17l basreflexy przyciete na 10cm.Teraz w moim 18m pokoju kolumny sprawują się wyśmienicie.I jeszcze jedna uwaga unikajcie kabli VdH to straszna kiszka u mnie Wind MK 2 wycina połowę informacji.Zaraz to badziewie wystawię na alledrogo.

Pozdrawiam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[yolaos]

no jak lużniutko))

hm widze ,że uciekłeś z wysokotonówką do góry może i dobrze powiekrzył sie odstep

W przyszłości jak juz Ci się znudzi to zwiekrzyłbym na wysokich do 5,6mikro i cewke na wooferze na 2,2mh, ale mówie jak Ci sie znudzi i uznasz że czas pomieszac

pozdrawiam

[jurek1]

Z tymi kablami VDH to nie do końca tak.

Wszystko zależy od reszty systemu.Jeśli ten jest jasny i ostry to te kable jak najbardziej pasują, jeśli z zaś nie to mogą wystąpić objawy cięcia informacji.Ja aktualnie używam Bedrocka, ale we wcześniejszym systemie Van spisywał się ok.

Tu nie ma złotej recepty pt. te dobre , a te nie.

[APY]

jurek1, 9 Cze 2007, 12:03



>Z tymi kablami VDH to nie do końca tak.



a moim zdaniem to kabel nie powinien nic od siebie dodawać czy ujmować ,co niestety ma robi VdH.Z takim kablem to pewnie i żrówka świeciłaby ciemniej:)



yolas masz rację pewnie za jakiś czas mi się znudzi i coś pogrzebię w zwrotnicach:) narazie daję sobie siana i jak skończę pramp to zbaczę czy warto.



Pozdrawiam.

[Matthew]

APY nie masz racji ;D



podłącz kabelek od lampki na głośnikowy to czym prezej zamianisz go na VDH i powiesz.... ufffff
