Aleph5 - końcowe uwagi - proszę o pomoc

[Davis]

po co do drabinki taka tolerancja ???

[Davis]

za 0,1 % zalacisz 3 razy tyle :(

[Matthew]

ok

[Matthew]

10 przykazań Nelsona co do poprawy dźwięku w A5 wzięte z tąd:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) niezły wątek...



intryguje mnie 6ty punkt, "filter cap on reference Zener" - o co chodzi?



My list of the most effective techniques for getting the best sound out of an Aleph:



1) measure the linearity of each output transistor in addition to matching and use the most linear



2) bias the hell out of it, with overkill heat sinking



3) substitute in combinations of diff pair devices, picking the best performing ones in terms of distortion, noise, and sound



4) a good pi filter on the supply



5) power transformer two feet away



6) filter cap on reference Zener



7) a glass of fine Cabernet



8) better caps



9) better connectors and wire



10) better resistors

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mikexx]

Radzę przeczytać cały wątek ;)

pkt. 6 - " filter cap on reference Zener" chodzi o kondensator podłączony równolegle do diody zenera w źródle prądowym pary różnicowej na wejściu, ale podobno max. 4,7uF, jeżeli damy więcej prąd pary różnicowej będzie się dłużej ustalał i przy włączaniu wzmaka będzie spore "bum" w głośnikach, no ale z układem opóźnionego dołączania głośników to spoko. Zdaje się że na diyaudio zalecali coś koło 1-2uF.

[mikexx]

U mnie aleph gra już parę dni ale jeszcze tego nie próbowałem.

[Matthew]

ok rozumiem

[wojtekr]

Witam,

osoby z Warszawy, którę chcą odebrać osobiście elpody i ew. Silver Mica prosze o kontakt

[Davis]

witam

na razie otrzymalem przelewy od:

************************

gasolin

rekin

lenar

yogi

pawelk_13



**********************

[zybel]

kasa wpłacona

[Davis]

prosze wszystkich o wpisanie nicka w tresci przelewu bo tak to nie wiem kto wplaca

poza tym jedna osoba wplacila 40 zl - to jest cena za 4 kpl ale bez przesylki - moze chce odebrac osobiscie wiec bardzo prosze :)

[damper]

>Davis

nie otrzymałem zadnych namiarów na wpłatę za Elpody

[Davis]

poslalem na PW

[zorro]

>Davis

Pieniądze dzisiaj przelałem.

[Matthew]

płytki super od Foksika, bieda jest z otworami na rezystory te mniejsze :/ Holco nie wchodzą !!! no i mało miejsca na kondensatory 220 :/

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Pgwave]

Matthew wypasiona wersja się szykuje:) jestem ciekaw czy usłyszałbym różnice między naszymi klonami:P będzie trzeba kiedyś małe porównanie zrobić i powyciągać wnioski:)

[zorro]

>Matthew

A coś ty tu nawkładał za delikatesy ? :)

[rogus]

Matthew

Rezystory o niebo lepiej wyglądają zamontowane niż w torebce po dragach ;-) Świetna robota. Składaj szybko Alepha 5 :-)

[Matthew]

to białe to Solen 47n jakiś ten lepsiejszy niby, czerwone miluśkie to PRP a czarne małe to Holco H4, a mocy to MILLSY, kondy to Nichicony KZ 470, ten C10 bedzie bocznikowany BGN 4,7u, SilverMiki też są, czas pokaże czy warto było w miarę wypasioną wersję robić... stary A5 mam na testy i aktualnie władowałem jako C10 KZ 1000u/50 ! i nie gorzej niż z 470u ;)



w zasilaczu jeden mostek na hexfredach będzie, przerabiałem podwójny i pojedyńczy gra lepiej, kondy to Nippony od Petera niebieskie 68000u/50 oraz kilka par KZ1000u/50...okablowanie Kimber 4VS oraz miedź posrebrzana jakaś linka w teflonie gruba która mi sie ostała, sygnałówka to plecionki z Witawy..



jak zawsze będe informował na łamach forum jak postepują prace, jakie modyfikacje zastosowałem (a będzie trochę) itp itd, napewno chcę wdrożyć w ten projekt niektóre z przykazań Nelsona ;) oraz pomysły z DIYAudio (zwiększenie biasu do 2A), radiatory mam chyba na to wystarczające... jest co robić ;)))



Pozdr

Matt

[Matthew]

Pgwave, 24 Cze 2006, 20:04



>Matthew wypasiona wersja się szykuje:) jestem ciekaw czy usłyszałbym różnice między naszymi

>klonami:P będzie trzeba kiedyś małe porównanie zrobić i powyciągać wnioski:)



jestem za, jak najbardziej

[Matthew]

... co wy na to? te duze to SPARQUE POWERLITYC, 22.000u/50V...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

podobno 73ci rok, nieużywane, tylko nie wiem jak przeczytać na jekie to prądy jest...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[milsso]

Matthew,miejmy nadzieje że nie 2ampery:) (końcówka '...50DC2A')

bardzo ładnie się prezentują

[bartsx]

matt

mam podobne tylko 33 000. rok tez pewnie podobny ale prad trzymaja. jak go naladuje to ladunek po tygodniu jest taki sam jak w chwile po naladowaniu

naladuj i zrob zwarcie zobaczysz jaki to ma prad :)

u siebie w a5 mam po jednym taki zbocznikowanym philipsem 15 000 i jest naprawde niezle mimo malutkiej ogolnej pojemnosci jak na alepha

[Matthew]

dostałem info że kumpel wmontował je w końcówkę Jeffa Rolanda hehe na 6szt LM'ach 3886 czy coś i pozamiatało... tylko że to nie klasa A .. :/

[Dzikoosek]

W razie jakby ktoś chciał SAMODZIELNIE wykonać płyteczki do Aleph`a 5 (lub 1.2, 2, 3, 4) podaję link do strony gdzie można znaleźć niezbędne wzory. Strona jest trochę po chińsku, ale mimo wszystko warto zajrzeć :D



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Davis]

rezystory beda gotowe do odbioru 7 lipca jest to srodek mojego 2 tyg. urlopu ale jak nie uda mi sie nigdzie pojechac to od razu rozpoczne rozsylanie :)

[damper]

>Davis

Przelew poszedł

[Irek350]

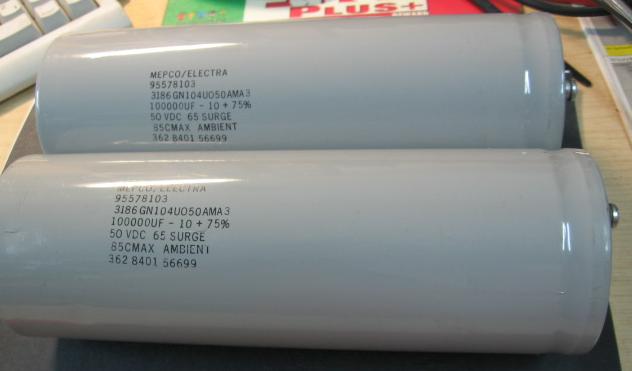

Matthew - tobie przydały by się takie :

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Irek350]

Szczególnie tolerancja w plusie bardzo mi sie podoba :)
