Pass Aleph P 1.7 (klon)

[zybel]

ja brałem na wyjściu sygnal z + i - masa zostawala wolna. Teraz już ze wzmacniaczem połączone są przez xlr.

[Matthew]

nie wiem czy było w wątku tym wczesniej gdzieś ale czy oryginał różni się od tego co tu wykonaliśy, .. .chodzi o schemat wzmacniacza, jego topologię, pomijając oczywiście drabinki i układy cyfrowe..

[Matthew]

dałem filtr sieciowy taki większy i ... nieźle wyczyściło dźwięk... ale.. cos zrobiło się z basem, po prostu go "nie ma" takim jakim był heh, pudełkowy jakiś taki.... dużo w nim cewek w torze.. i chyba to nie służy w klasie A ...

[Matthew]

znaczy dużo cewek w filtrze ;)

[Mateusz_W]

to moze bez zadnego filtra bedzie gral jeszcze lepiej ;)

[Matthew]

no właśnie był bez filtra... wsadziłęm pare dni temu i czekałem .... że może się bas pojawi.. no cos nie tak "ewidentnie" i jestem w kropce bo chce resztę pasma mieć taka jaka jest ;) wyjmę to "to" zniknie pewnie :/

[rogus]

Czy na płytce zasilania w miejsce C2 100n można dać konda na napięcie 63 V ?

[Mateusz_W]

rogus

chyba nie bardzo bo jesli z trafa idzie 60V to za mostkami powinno byc ponad 80V. ale to tylko moje przypuszczenia :)

[panterka]

rogus, musi być na minimum 100V !!!

[Mateusz_W]

mysle ze 100V byloby wartoscia bardziej optymalna, niz minimalna ;)

[rogus]

Dzięki, czyli jutro z rana na Wolumen :-).

Czy ktoś z Warszawy miałby do sprzedania ZTX 550, preferowany szybki odbiór osobisty :-). Miałem swoje ale gdzieś zapodziałem, a do odpalenia Passa brakuje mi tylko tych 550. Będę niezmiernie wdzięczny...

[Matthew]

heh kurde gapcio nasz kochany... ;)

nie mam, w tme.pl powinny być

[rogus]

Sprawa ZTX-ów załatwiona, WIELKIE podziękowania dla Bikoza :-)

[rafo]

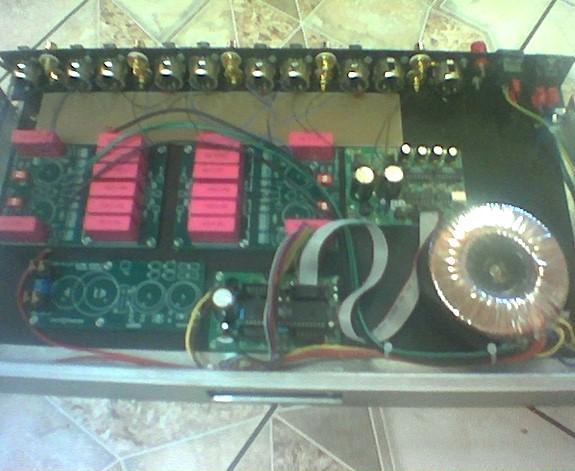

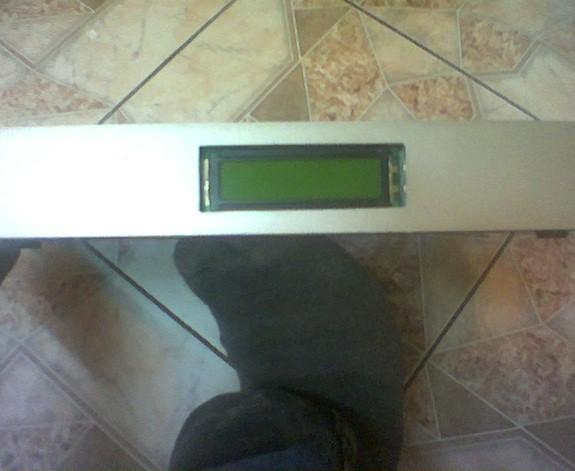

chciałbym się pochwalić swoim aleph klonem :)

chętnie przygarne komlet rezystorków do alepha :))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rogus]

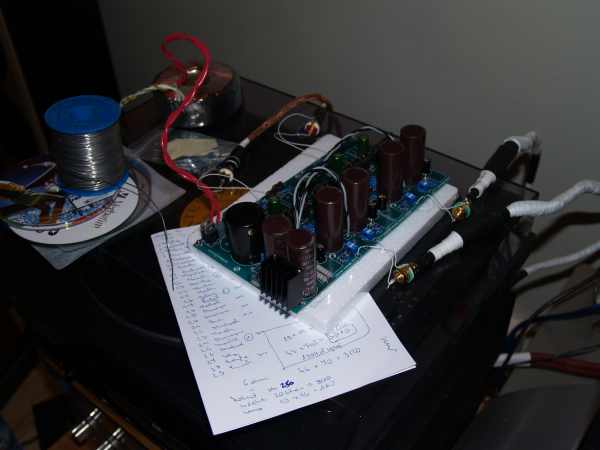

Wreszcie po długim okresie zbierania części i przyglądaniu się w zadumie płytkom PCB ;-) odpaliłem dzisiaj swojego Passa 1.7. Specjalne podziękowania dla Magazyniera, Matthew za wsparcie i wiedzę oraz dla Bikoza za poratowanie w potrzebie ZTX-ami :-)

O dźwięku nic nie piszę bo wiadomo, że jestem w euforii po kolejnym złożonym przez siebie klocku :-)

[wojtekr]

Witam, zgodnie z wpisami powyżej można zrobić z XLR'a RCA poprzez zmasowanie "-". Natomiast czy ma sens taka konstrukcja gdzie do 1.7 wchodzi RCA a wychodzi XLR na przykład do ALeph'a5?

w

[Matthew]

ma sens, bo P1.7 symetryzuje sygnał...

[Matthew]

Dzieńdobry ;)



mamy problem z Acoustickiem, polutowaliśmy P1.7 i wszystko wygląda dobrze tylko jedynie napięcia na T8 i T1 mamy 2V, a z tego co pamietam u mnie w działającym jest ok 10V.. posprawdzaliśmy rezystory i wydają się być ok, ztx'y też poprawnie wlutowane..



czy ktoś miał taki problemik i sobie może jakos z nim poradził???

[AcoustiC]

Nie wytrzymałem i podłączyłm ... ale lekko nie jest ...

Przy wpiećiu do klona muzyka nie gra brumi na maksa. Natomiast jak wpiąłem P1.7 do drugiego pre na wejscie to gra. Taka oto zagwostka. Znowu blacha i plastik górą ... na razie przynajmniej.

[AcoustiC]

... bardzo dziwne ... połączyłem masy na wyjsciu na chwile i podpiąłem do klona ... i gra ... puściłem i też gra już nie brumi ... ja pier... czary hehe ... ufff ...

[Matthew]

moze jakas pętla jest, albo mozliwe ze jakiś kondensator nie jest dociśnięty i luźno przylutowany, miałem takie coś i skutkowało to brumieniem..

[Matthew]

słuchajcie, przyszedł czas n apolutowanie drabinki, czy pamietacie może adresy tych stronek DIY gdzie se lutowali takie ładne drabinki.. na różnych przełączniczkach ?

[AcoustiC]

Chociaż jeszcze jest moje P 1.7 prowizorycznie bez obudowy podłączone to zaczyna się w już pomału klarować dzwięk. Dzieki Pawciowi i Leszkowi i Mattowi kolejny ciekawy klocek w domu. Polecam innym - chociaż jeszcze nie wygrzany - dobre pre.

[AcoustiC]

...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kubedes]

Matthew, 23 Wrz 2006, 14:05



>słuchajcie, przyszedł czas n apolutowanie drabinki, czy pamietacie może adresy tych stronek DIY

>gdzie se lutowali takie ładne drabinki.. na różnych przełączniczkach ?



komercja - www.goldpt.com

samoróba -

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[AcoustiC]

O dzieki Kubedes męcze Matta żeby skończył nową drabinkę bo starą chcę przechwycić - bo troche cieżko już mi co chwila przelutowywać ...

[rogus]

AcoustiC

Nie muli ?

[Matthew]

P1.7 nie muli heh ;)

[AcoustiC]

rogus



Jeszcze słychać że troche zblokowany ale wydaje mi się że to bardzo dobre pre. Zobacze za miesiąc bo mam teraz ograniczone odsłuchy przez małego 2 miesięcznego melomana.

[Matthew]

Kubedes, dzięki o to chodziło...
