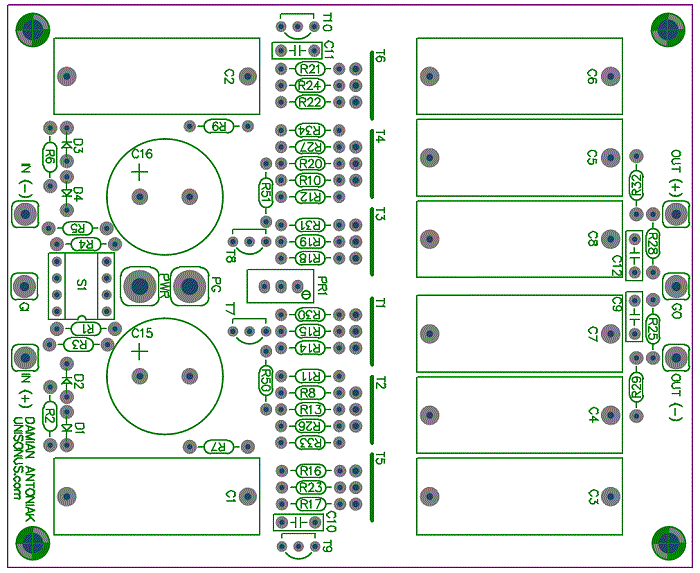

Widze, ze kazdy wczesniej czy pozniej musi 'zachaczyc' o konstrukcje PASSa ;) Pomysl zbudowania Alepha P podsunal mi Smoky (w zasadzie zaprojektowania pcb). Widok plytki drukowanej przedstawia rysunek ponizej.



Mile widziany wpisy osob, ktore wykonaly przedwzmacniacz ;)



Na plytce znajduje sie miejsce na kondensatory wejsciowe/wyjsciowe 10uF wielkosci RM27. Sam chcialem umiescic tutaj Black Gate N (10uF i 47uF), dlatego footprint bedzie uniwersalny. Moim zdaniem te drugie to rozsadny kompromis pomiedzy wielkoscia, jakoscia i cena, dlatego najchetniej zmniejszylbym plytke i te wlasnie pozostawil.

Tranzystory chce umiescic na wspolnym radiatorze (katownik). Zapewni to identyczne waronki pracy (+parowanie).

Zastanawialem sie nad sposobem regulacji wzmocnienia. W oryginale jest to drabinka rezystorow zalaczana przekaznikami, tutaj prawdopodobnie wm8816. Nie zostanie jednak zintegrowany z przedwzmacniaczem.
