Premp phono do wkładki Goldring Electra

[Alexander]

Wygląda to mniej więcej tak, jeśli coś się da zobaczyć poza śliczną skrzynką...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

Alexander, 10 Lis 2005, 10:28



>Wygląda to mniej więcej tak, jeśli coś się da zobaczyć poza śliczną skrzynką...



czy mógłbyś zamieścić poglądowy schemat jak podłąćzyć, jak kondensatory, czy tez rezygnacja z kondów?

[Alexander]

Gotowe dokładne rozwiązanie stanowi zasilacz do pre Hiragi, różni się zastosowaniem akumulatorów 6V.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Oczywiście pojemności tam zastosowane są bardzo duże , ale nic nie stoi na przeszkodzie je zmniejszyć, lub nawet zrezygnować z nich. Przy mniejszych pojemnościach (lub bez kondesatorów) możesz też pominąć układ powolnego ładowania kondesatorów. Mój pre pracuje w chwili obecnej bez kondesatorów.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

Alexander, hmm, bardzo ładnie to wygląda...

[Matthew]

czy HIRAGA to ten schemacik???? taki prosty? i jak to gra? ...

[Alexander]

ten prosty schemacik to tzw. prepre , czyli wstępny stopień wzmocnienia dla wkładek MC, aby podłączyć ją do pre MM.

Używałem takiego wynalazku bardzo długo ze bardzo dobrym skutkiem dźwiekowym, (leży to jeszcze do dziś w szafie..) tyle, że problem był z tranzystorami Toshiby i trzeba było używać odpowiedników - tych zalecanych na podanej stronie.

[Alexander]

Podobnie prostym i równie dobrym pomysłem z bezproblemowym już dostępem do części jest układ:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Dzięki tym prostym układom można wkładki MC o bardzo niskich poziomach wyjściowych ok100uV i rezystancjach grubo poniżej 100ohm używać z pre MM.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

Alexander hmmm ....no na razie niech to MM mi zadziała tak jak powinno ;)

[Matthew]

ok wsadziłem BG-N 10u/50v na wyjście i ..... tak gra że musiał bym dużo bełkotu audiofilskiego ponapisywać ;) .. jestem pod wielkim wrażeniem tego maleństwa i już zastanawiam się jakby na pojedyńczych opa zagrało (teraz jest na AD923AN) i na lepszych rezystorach, np węglowych.... barwa, przestrzeń, czyściutko ...no słuchać bez końca można ..



jakbym robił kolejną wersję na płytce uniwersalnej to jakie te wartości rezystorów powinienem był użyć .... dla wkładki MM.. bo mam standardowe..





Pozdr

[am]

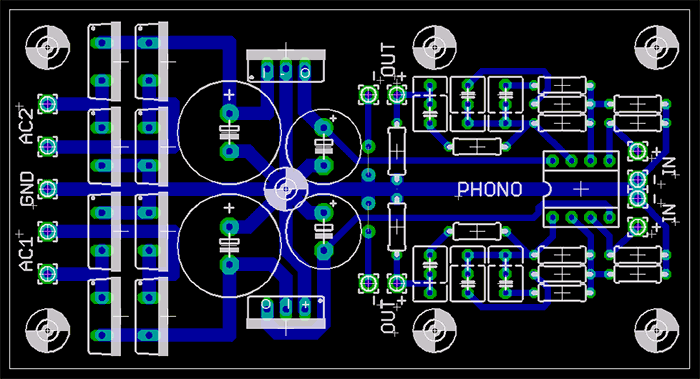

a ja dla relaksu i cwiczen narysowalem sobie plyteczke do tego preampu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



moze sie komus przyda..jakby co to wysle na maila pliki



a wyglada tak

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

am, 29 Lis 2005, 20:29



>a ja dla relaksu i cwiczen narysowalem sobie plyteczke do tego preampu

>

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

>

>moze sie komus przyda..jakby co to wysle na maila pliki



a czy mógłbyś naskrobać takie coś ale:



1. na dwa pojedyńcze opampy

2. na trochę wkękrze kondensatory za stabilizatorami

3. przy nóżkach zasilania opampów miejsce na np BG-N 4,7u albo 10u (t ekondy naprawdę poprawiają brzmienie)





najlepiej jakby było wszystko dual mono ale na jednej płytce... czyli dwa zasilania i wogóle ...



coś jak to:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



czyli można by jedną płytkę użyć do MC i MM ;)



Pozdr

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

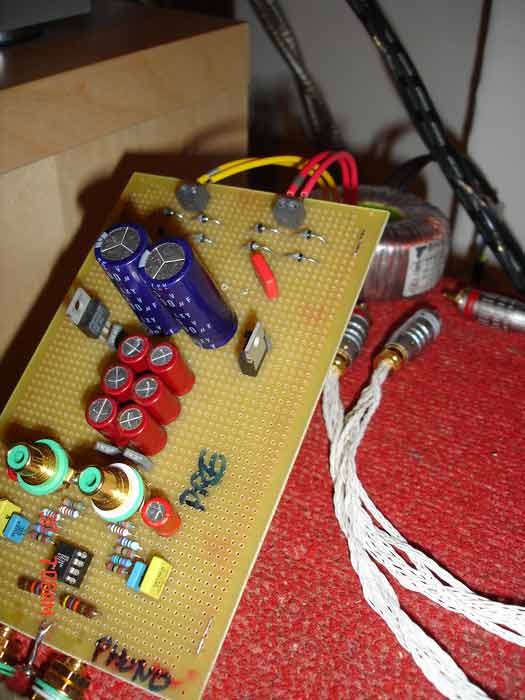

to teraz mój, lepiej na zasilaniu sprawdziły się LXY ;) niz Elna Silmic

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[am]

ok postaram sie cos naskrobac chociaz nie jestem ekspertem :) ale jak widac dobrze mi idzie nawet :)



narazie mam jednak maly problem z moim malym klonem i nikt nie zna lekarstwa...

...ale to juz w innym watku

[systex]

Witam serdecznie

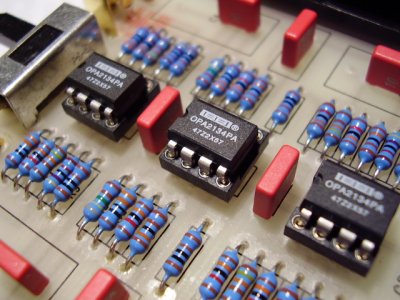

bardzo ciekawy temacik, sam stoje przed faktem zbudowania pre-ampa gramofonowego, ale wynalazlem cos takiego :-), w sumie to juz prawie mam tego pre-ampa, z pomoca kolegi Bogdana, ktory de facto to wszystko zaprojektowal (wielkie dzieki).

Ciekaw jestem opinii, czy ktos juz kiedys zrobil cos takiego i testowal?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

rozumiem że to baterie... gdzie kondensatory na zasilaniu ... masz tego schemat, podaj...

[Matthew]

am, 29 Lis 2005, 21:47



>ok postaram sie cos naskrobac chociaz nie jestem ekspertem :) ale jak widac dobrze mi idzie nawet

>:)

>

>narazie mam jednak maly problem z moim malym klonem i nikt nie zna lekarstwa...

>...ale to juz w innym watku





może jak ci się uda jedną płytkę porządną na jeden opamp pojedyńczy, wtedy dwie płytki to stereo ;)

możę też niech inni coś zaproponują... ja nie ma czasu na zgłębianie Protel.. chociaż możę się wezmę w końcu ;((

[systex]

"rozumiem że to baterie... gdzie kondensatory na zasilaniu ... masz tego schemat, podaj..."

To do mnie? schemat gdzies mam, jak cos to puszcze ci na maila

[Matthew]

systex, 29 Lis 2005, 22:19



>"rozumiem że to baterie... gdzie kondensatory na zasilaniu ... masz tego schemat, podaj..."

>To do mnie? schemat gdzies mam, jak cos to puszcze ci na maila



tak ;)

[systex]

Matthew - masz wlaczone GyGy? puscilem Ci linka do tego schemaciku

[Bryan]

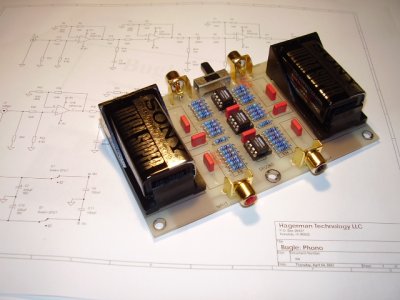

Przedstawiony na zdjęciach parę wpisów wyżej preamp to kopia Bugle Phono - kitu produkowanego przez Hagermana.

Schemacik, opis i instrukcje znajdziecie tutaj:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

ok, ale coś za dużo tych OPA ...



VSPS jest bardoz dobry, lepiej zrobić go dual mono, z możliwością zasilania bateriami lub zasilaczem ale zrobionym na wypasionych elementach... koszt nie taki wielki a dźwięk naprawdę super, przekonałem się o tym wsadzająć BG-N na wyjście... rezystory mam VITROHM 0,1%, do masy na wejściu Allen Bradley...



ponieważ Magazynier użył AllenBradley w swoim pre lampowym i stwierdził że bardzo miłe i szczegółowe rezystory, zastanawiam się czy by nie zrobić VSPS na tychże właśnie rezystorach, natomiast zastosować Nichicon FG w zasilaczu i cerafine za stabilizatorami, BG-N na nóżkach opampów i na wyjściu oraz Silvermica w RIAA... jako opampy użyć dwa pojedyńcze AD8610, które takowe mam i które są ponoć bardzo dobre (nie sprawdzałem bo są SMD i mam problem na wlutowanie na stoliczek ;))))... i właśnie do tego przydała by się płytka, i może ktoś by miał możliowść wytrawienia więkrzej ilości, w www.drukowane.pl koszt jednorazowy to 100zł za kliszę i coś tam plus dodatkwo za płytki...



Pozdr

[ahaja]

Matthew

te BG masz na wyjściu sygnałowym z pre do wzmaka?

[am]

heh...podstawa juz jest...

no ale na tyle mialew molnego czasu... :(

jak widac zostalo sporo miejsca na eksperymenty ( i poprawk :> )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

ahaja, MAM, i o to chodziło, dźwięk się otworzył (no bardzo ważne kondy na wyjściu, widział bym je jeszczte na nóżkach opów jak w cd ;))... superrr, dlatego odrazu dostałem robala tuningowego, jakby tu polepszyć ;))) BG-N ...coś niesamowiteog .. 10uF/50 .. miałem w cd wsadzić ns wyjście (wsadziłem na nóżki opów) ale ...zacząłem phono słuchać ;))) ...nie można mieć wszystkiego..

naprawdę świetnie ;).. dlatego uważam VSPS ża godny uwagi, tani, i za..bisty, jak GC ;))



am super, czekam na wypasioną uniwersalną płytkę ...

[ahaja]

Ja mam Scr'y na wyjściu i Wimy po 4,7uF - razem 9,4 i tak jest OK. Ale sprawdzę te BG'ty....

[ahaja]

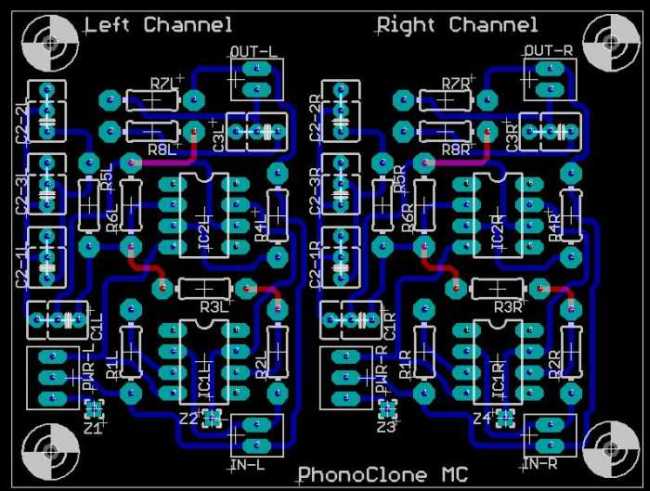

Dzięki nieocenionej pomocy kolegi forumowego BARDINIEGO powstały takie projekty, które w tym tygodniu prawdopodobnie się zmaterializują i zaczną grać ... tym bardziej, że Ortofon MC10 gnije w szufladzie :-))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

ahaja, spraaawdź ;) bg-n to wybitne kondy ;) nie bez powodu trąbią o nich ;) przekonałem się o nich sam drugi raz ..



czy masz płytki? a nie tylko projekt ????

[Matthew]

powtarzam,VSPS super ... trzeba tylko popracować nad doborem elemntów.. jak w GC... wiem że Xono lepsze ;) ale to więkrze, trudniejsze no i pass ....;)) na pierwsze ruchy jak najbardziej VSPS... jestem za tym by zrobić tego jakąś wypasioną wersję .. wiem żę nie wszyscy posiadają gramofon ale.. to się zmieni ;)))



Veteran, na szybciora rób te płytki do VSPS ;)))

[ahaja]

Matthew

W przyszlym tygodniu może będę je mial. Wiem , że VSPS jest świetny - używam go od ponad roku, ale z tymi BG pokombinuję. Problem jest z kondami i ich tolerancją. Dorwałem gdzieś takie 1%owe. Z rezytorami dokładnymi nie ma kłopotu. Jako OPA mam 637BB.

[Matthew]

ahaja, ok, może jednak Veteran by zrobił taką płytkę, napiszę do niego...
