Premp phono do wkładki Goldring Electra

[digi58]

Witam czy może ktoś robił tą wersję pasywna i porównywał z VSPS

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[am]

heh...dostalem od kuzyna trafo tst50/004 czyli 2x12V 50VA wiec problem sam sie rozwiazal...niestety jest to zwykle trafo indela ...ale darowanemu koniowi nie zaglada sie w zeby.... moze je zaleje i zaekranuje hmm... no ale chyba nie dzisiaj :D

[Uki]

Jakie trafko do tego projektu sprawdzi się najlepiej? 2x12V czy 2z17V?

[ahaja]

>Uki

Lepsze będzie chyba 2x17V - op'ampy lepiej zasilać wyższym napięciem (max 2x18V a najlepiej 2x15V - bezpieczniej). Dobrze zasilać to z zasilacza Veterana na LM317/337 niż z samych stabilizatorów LM78/79.

[Uki]

Dzięki

[am]

ja dam 12V ale bede mial jeszcze jeden stopien wzmocnienia za phono

[ahaja]

Phonoclone ( aku 2x12V) potem OPA1632 (to samo aku) i potem GC (4xLM3886) - tak to ma u mnie wyglądać... na razie odpalony Phonoclone...miód.

[Jenkins]

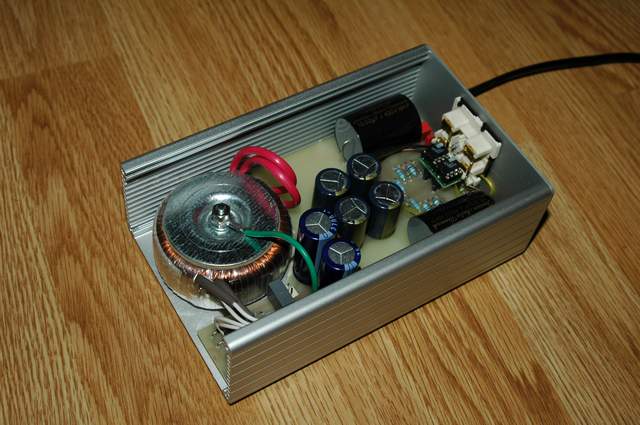

No VSPS skonczony, podlaczony z Grado Blue cieszy dzwiekiem :) Pod wrazeniem przestrzeni i szczegolowosci rowniez znajomi nie majacy pojecia o co chodzi w tej zabawie :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marius]

Gratuluje udanej konstrukcji! Gdzie mozna dostac taka fajna obudowe ?

pozdr.

[Jenkins]

Dziekuje. Obudowe kupilem w Londynie - koszt 10 funtów. Byly rozne rozmiary, ale ten jest najwiekszy. Pelna oferta powinna byc tutaj

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Moze nie jest to tania obudowa ale solidnie wykonana z ladnie wykonczonego aluminium. Jesli bedzie ktos chetny zawsze moge zorganizowac przesylke, ale to raczej kilka osob powinno byc zeby koszty nie zezarly ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[systex]

Cieszycie sie swoimi PhonStage clonami? hehe poczytajcie tutaj, tylko mi nie mowic ze nie ostrzegalem, kilka zakladek wczesniej pisalem o tym :) ale ktos uznal ze za duzo OPA, pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kajo]

Witam



> marius



Takie same obudowy lub podobne mają w niemieckim Conradzie . Dzwoniłem do polskiego Conrada i można takie same u nich też zamówić ale nie wiem jak cena w PLN .



Treść z wątku no-oversampling dac :



3 Lis 2005, 04:42

Kajo ~ kupowalem bezposrednio w niemieckim Conradzie. W ktoryms watku juz dawalem namiary ale podaje dokladnie:



Obudowe mozna znalezc w:



Elektronik/Messtechnik -> Bauelemente -> Gehause/Gehause Zubohor -> Gehause bis 200mmKantenlange



wystepuje w trzech rozmiarach: 165 x 110 x 55, 165 x 110 x 80, 165 x 110 x 105 i jest naprawde bardzo porzadnie wykonana (czego nie mozna powiedziec o wielu produktach Conrada) - moze nie nazlezy do tanich ale mysle ze jest warta swojej ceny :)





też się na taką czaję do nos-daca Petera .



Pozdrawiam



kajo

[mal]

W listopadzie dostałem informację z conrad.pl, że mogą sprowadzić obudowę 522945-62 w cenie 51,80 brutto.

[Alexander]

Trzeba podciągnąć nieco watek ku górze ;-)

Projekt jest nie tylko do wkładek Goldring, ale do każdej MM-ki. Konstrukcję zaprojektował Ivo Lindberg i zamieścił na diyAudio forum. Link nieco długi, ale powinno działać:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Prosta do wykonania konstrukcja, wymagająca niewielkiej regulacji przy uruchomieniu. W wątku na diyAudio jest też pcb do preampa. Nie pozostaje nic innego tylko lutownica w rękę i można się pobawić. Efekt jest całkiem niezły. Preamp gra bardzo klarownym dźwiękiem z wyeksponowaną środkową częścią pasma (świetnie brzmiące głosy), ma bardzo rytmiczny, sprężysty bas. Wysokie tony neutralne. Poziom szumów może nie jest rekordem świata w tej dziedzinie, ale przy moich szerokopasmowych głośnikach nie stanowi to problemu ;-) Preamp zasilam z akumulatorów - brak przydźwięku.

Brzmienie spodobało mi się na tyle, że na jednym z gramofonów ponownie zainstalowałem Ortofona 510 i nie pozwalam mu leniuchować. Dżwięk po prostu wciąga.

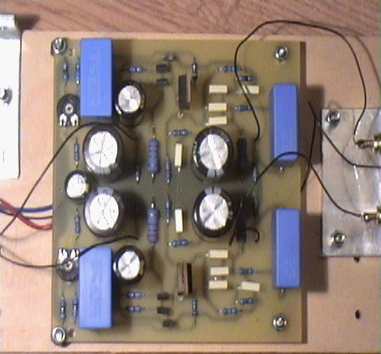

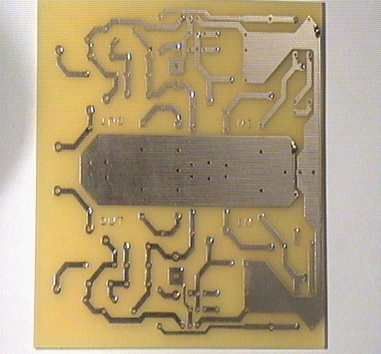

Poniżej fotka płytki i zmontowanego preampa. Jak mawiają allegrowicze: opinia pozytywna - polecam!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

co sądzicie o czymś takim? jak na rysunku

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[senicz]

sadze ze jest zle.

Daj w zasilaczu op i to taki hiend no moze taki o malych szumach wlasnych to poprawi sie znacznie zasilanie.

A co do bf245 to wstaw tu 2sk369 2sk208 2sk170 i podobne. 45 troche szumia a na wyjsciu jakis bipolar ma maniejsze thd i r wyj.

[systex]

hmm kolega Senicz, jak czytam watki, wszedzie zwraca uwage na bledy w ukladach :-)

no jedynie przy moim pomysle na obudowe byl "prawie" zadowolony, nie pasowal mu tylko sposob mocowania, laczenia tychze radiaorow

:-)))

no ale nie od dzis wiadomo ze wszytsko jest do d..y i jeszcze papier toaletowy

[senicz]

ja chce tylko pomoc.

[systex]

ja tylko stwierdzam fakt

[mal]

Kupiłem w conradzie obudowę do swojego bugle. Nr w katalogu conrad.de 522953 - 62, wymiary 165 x 110 x 80, cena : 75 PLN brutto, 19 PLN przesyłka. Jestem mile zaskoczony jakością obudowy - solidne anodowane aluminium, dokładnie tego chciałem.

Standard disclaimer : ani ja, ani nikt z mojej rodziny nie jesteśmy w jakikolwiek sposób związani z firmą conrad ;-).

[Pi_etro]

witam,

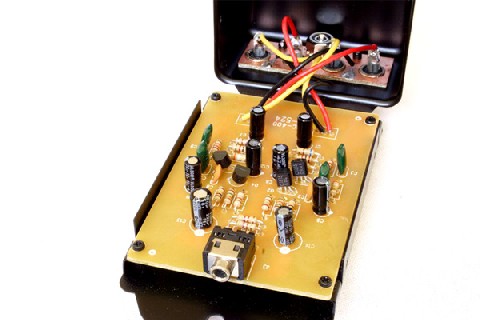

czy ktos z Was spotkal sie z MONACORem SPR-6?

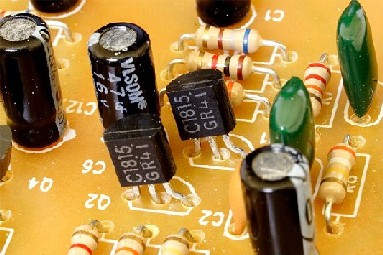

układ RIAA bez scalaków - dwa bipolarne (NPN) tranzystory C1815 na kanał

elementy bierne to oporniki o tolerancji 5% oraz foliowe i ceramiczne kondensatory.

ktore elementy warto wymienic na lepsze?



wiecej na:





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Molibden]

W zasadzie - wszytkie oraz elektrolity. Rezystory sa węglowe, kondensatory też wszytkie ceramiczne. Elektrolityczne możesz dac o większej pojemności i zrównoleglić małymi pojemnościami MKP.

[Pi_etro]

czyli w zasadzie wszystko od nowa?

[Pi_etro]

tylko...czy warto przy cenie 113 zlotych za to "cudo" bawic sie w to wszystko?

[Molibden]

Jeśli jestes już posiadaczem tego preampa to raczej tak. To nie będzie wiele kosztowało. Na początek zmień kondensatory, przynajmniej te ceramiczne, zbocznikuj elekrolity w torze sygnałowym małymi MKP lub wymień od razu na foliowe (wejśćiowe i wyjsciowe, jeśli mają nie za duże pojemnośći na MKT np. Wima, ROE, Philips, EVOX plus małe polipropylenowe 5-10nF ). Tranzystory zmień na BC548B. Rezystory są tu najmniej istotne w tej chwili. Elementy w tym etapie nie powinny kosztować w sumie więcej jak 20-30zł.

[Pi_etro]

jeszcze nie jestem posiadaczem, dlatego chcialem sie dowiedziec czegos wiecej. za ta cene (calkiem porzadnie to wyglada) i przy niskich kosztach modyfikacji, warto sie moze zastanowic. na poczatek wystarczy.

[Pi_etro]

Molibden dzieki za info.

pewnie kiedys sie zdecyduje na wlasnoreczne zrobienie VSPS-a. tylko bedzie problem z "plytka" do niego.

[Harry]

Witam

Ja bym te 2SC1815 w tym monakorze zostawił są to niszkoszumne tranzystory audio toshiby.

Na pewno jeszcze bym zobaczył jak wyglada zasilacz do tego preampa i go poprawił lub zrobił nowy.

Pozdrawiam Romek

[Molibden]

Te zielone kondensatory to są jednak foliowe (dzisiaj sprawdziłem dokonując dezintegracji jednego), nie wiem jeszcze jaki jest typ zastosowanego dilektryka, ale pewnie raczej poliester (czyli MKT).

W zasilaczu warto dodać nawet tanie kondensatory MKT o dużej pojemności (4.7 - 8.2uF) zbocznikowane małymi polipropylenami, to także może dać wyraźna poprawę, ostatnio sprawdziłem to w CD i tunerze z pozytywnym skutkiem.

[ex-sto??ek]

WItam !

>Molibden

Te zielone kondy to na pewno nie są ceramiczne. Juz o tym pisałem.

Patrz w temacie 24850 zakładka "analog" :))

Pozdr.
