Lampowy wzmacniacz słuchawkowy DIY

[wspac]

a to miejsce na mostek prostowniczy to jakies takie nietypowe mi sie wydaje...

nie pod taki powinno byc?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[barszczyk]

Czesc :]



a wiesz, że żadnego maila nie dostałem

[pkrecz]

Przewidziałem taki mostek tylko, że z wyprowadzeniami drutowymi :))))



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Marcin Uć]

Bomarek - obudowe malowaleś lakierem proszkowym?



X. Nick: / Pre: / Psu:



1. wspac / 0 / 2

2. dolphin123 / 2 / 2 :)

3. Tadeiro / 1 / 1

4. zbymar / 1 / 1

5. kangoo /1 / 1

6. kubedes / 0 / 2

7. X1000 / 2 / 2

8. marcin uc / 1 / 3

[pkrecz]

Jakiej mocy rezystorów widzicie w preampie ? Wszystkie dać 0,6W ? Może ten w katodzie dać większy, żeby było można na Rikena ??? Mam na myśli preamp ala barszczyk na lampach np E88CC. Czekam na propozycje :))))

[wspac]

ja od jakiegos czasu stosuje tylko rezystory allen bradley'a (polecam!) i nawet przy zakupie (rezystory.net) najwiekszy wybor wartosci jest z przedzialu 0,5w, wiec czasem miewalem problemy przy montarzu bo plytki pcb mialy male i za blisko siebie otwory...

[pkrecz]

Informacja odnośnie kosztów.





Cena PCB zasilacza z odłamywaną częścią żarzenia to koszt 22 zł/szt. Grubość miedzi 70. Solder maska zielona, opis elementów.



PCB bez części żarzenia to koszt o 5 zł mniej czyli 17 zł/szt.



Proszę o aktualizację listy chętnych. Zainteresowanym prześlę dane do przelewu.

Oczywiście jak się znajdzie "kilka" osób :)))



Pozdrawiam.

[dolphin123]

pkrecz daj ten aktualny projekt pcb ;)

[dolphin123]

a co z plytka pod lampki ? bo jesli dobrze widze to na razie cena za sam zasilacz?

[kubedes]

pkrecz, 10 Gru 2007, 17:19



>Proszę o aktualizację listy chętnych. Zainteresowanym prześlę dane do przelewu.



X. Nick: / PSU bez żarzenia: / Psu z żarzeniem:



1. wspac / /

2. dolphin123 / /

3. Tadeiro / /

4. zbymar / /

5. kangoo / /

6. kubedes / 0 / 2

7. X1000 / /

[dolphin123]

sorki ale juz nie rozumiem: PSU bez żarzenia: / Psu z żarzeniem....... :/ chcialem ladnie barszczyka plytke pod lampki a zasilacz wykonal pkrecz do tego... to co teraz zamawiamy ? bo sie zgubilem:/

[dolphin123]

co z taka plytka ? bedzie ? chcialbym kupic komplet do preampka....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pkrecz]

Parę sprostowań z mojej strony. Cena 22 zł, którą podałem dotyczy PCB niżej pokazanej. Pisząc o wersjach "z żarzeniem" i "bez żarzenia" miałem na myśli, to żebyśmy którąś wybrali. Ja proponuję ze swojej strony wersję full wypas tzn z żarzeniem. Myślę, że warto. Opcję "bez żarzenia" podałem gdyby okazało się, że opcja full wypas jest za droga. Dla dwóch opcji będzie niestety nas mało. Trzeba więc zdecydować :)))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pkrecz]

PCB do preampa powstanie tylko na którą wersję się decydujemy ? Osobiście widzę dwie opcje:



1. Ala barszczyk

2. Ta podana niżej - mam nadzieję, że jest przez kogoś osobiście sprawdzona i warta polecenia



>dolphin123

Nie za duże tempo ??? :))))))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[voldemort]

tez bym kupił płytke do pre ampu

[dolphin123]

ja bym byl za wersja barszczyka. mam nadzieje ze alps z silniczkeim sie zmiesci

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[voldemort]

polecam ta

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) sprawdzona

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Dzikoosek]

A czy nikt z doświadczonych Panów nie spróbowałby zrobić PCB pod tego słuchawkowca. Ponoć full wypas :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dolphin123]

oczywiscie zrobienie plytki tak jak zakladalismy na poczatku : preamp lampowy z wyjsciem na sluchawki sluzacy wtedy jako wzmak sluchawkowy.

[kubedes]

Trochę źle zrozumiałem :-)



Jestem za wersją PSU full wypas i płytką preampu - NR 3 ze strony audiotona.

Jeśli tak zostanie postanowione wezmę 3 płytki PSU i 1 preampu.

[voldemort]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ja bym chciał toooooooooo

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pkrecz]

>voldemort

Przecież to ala barszczyk :))))

[dolphin123]

wazne tez aby wszystkie elementy wraz z potkiem byly po jednej stronie pcb a lampy po drugiej. tak to widze. teraz co do projektu niech sie fachowcy wypowiedza ktory najlepszy i ktorego bierzemy;)

[pkrecz]

Tak więc lista na PCB zasilacza full wypas z żarzeniem wyglada tak:



1. kubedes - 3

2. ......

[voldemort]

pkrecz, 10 Gru 2007, 20:12



>>voldemort

>Przecież to ala barszczyk :))))





to sie pisze na płytyki jak tak





czyli do preampu stereo zbalansowany potrzebował bym ile płytek

[dolphin123]

X. Nick: /PSU z żarzeniem full wypas/ preamp nr3=Barszczyka



1. dolphin123 / 2 / 2

2. kubedes / 3 / 1

3.

[X1000]

Witajcie, ja tez potwierdzam zakup płytki preampa 2szt i zasilacza ful 2szt z tym ze panowie, moze warto zastanowic sie nad zmianami jakie zaproponowal kolega Matthew w PRE "Barszczyka" są to ostatnie wpisy:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Dla leniwych wklejam:

"reanimowałem mojego preampa nr3, poczyniłem lekkie zmiany, wywaliłem jeden filtr RC, czyli jets teraz CRC a nie CRCRC :/, R=5,6ohma, C1=600u przed R i C2=400u za R, zasilacz dual mono (jedno trafo 2 odczepy) zasila 4 lampy (XLR), zasilanie zbocznikowane Boschem 6u MP, żarzenie stabilizowane na LT1084, jedno na wszystkie lampy, lepiej to wypada niż osobno na kanały, dziwne :/, nie uzyłem tych rezystorów symetryzujących w żarzeniu, czyściutko muzykalnie, kondy na wyj to MKV 1,5u i teflony ruskie 470n w ujemnych połówkach. Trochę dużo zmian ale gra to dużo lepiej jeśli chodzi o dynamikę i wybrzmienia oraz barwę niż poprzednia wersja, chce się tego słuchać, podejrzewam i zreszta tak czytałem że dodawanie RC w zasilaczu zamula, usuwając RC zwiękrzyło mi sie napięcie pod obciążeniem do 220V, rezystroy katodowe to 470R (Dale RN75) i 15k (AllenBradley) 1M do masy na wyjściu, jak fabryka dała ze strony audiotonu, użyłem lamp 6922 EH...



korci mnie zrobić zasilanie na lampach i dławikach... trochę roboty będzie ale w moim przypadku kluczem do tego by "dało" się słuchać jest właśnie dobry preamp ;)



jako regulatorów głośności uzyłem niebieskich potków alpsa 100k na wejściu.. czy np PVC 10k nie będzie lepszym rozwiązaniem? nie za mała impedancja?"

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wspac]

Jak zasilacz to tylko FULL :D, co do plytek preampa/ampa to jestem za sluchawkowcem (amp'em)... ten z 4 lampkami wydaje ze najlepszy... a i jako preamp tez moze przecie dzialac...



X. Nick: /PSU z żarzeniem full wypas/ preamp nr3=Barszczyka



1. dolphin123 / 2 / 2

2. kubedes / 3 / 1

3. X1000 / 2 / 2

4. wspac / 2 / 0

5.

[wspac]

uklad oczywiscie ten co podal pkrecz jako fote....

[Gotomik]

pkrecz



Popełniłem schemat nr2 w zeszłym roku. To schemat Pana Andrzeja (Kamyk) . Przesłał mi pdf z PCB. Zasilacz to ten który teraz se robicie. Zmieniłem tylko kondy na 400V bo takie potrzeba.



Dla mnie ten wzmak/preamp genialny.

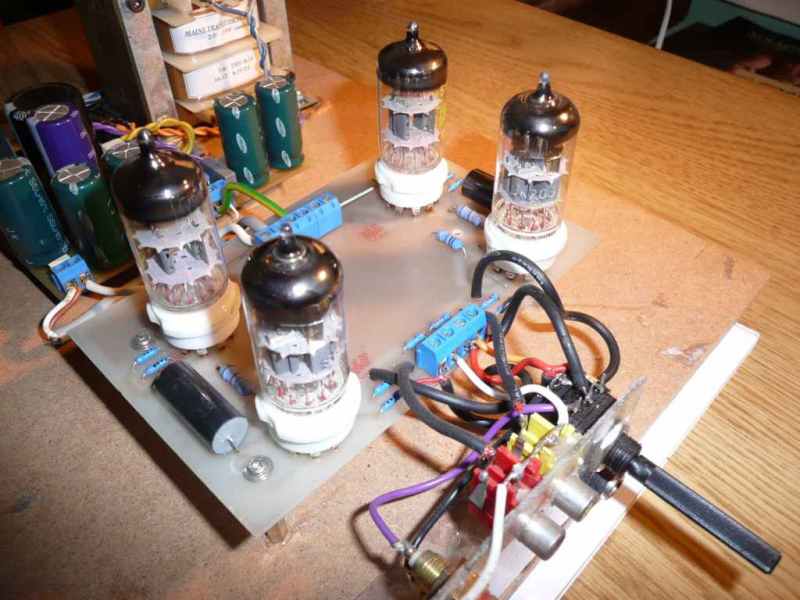

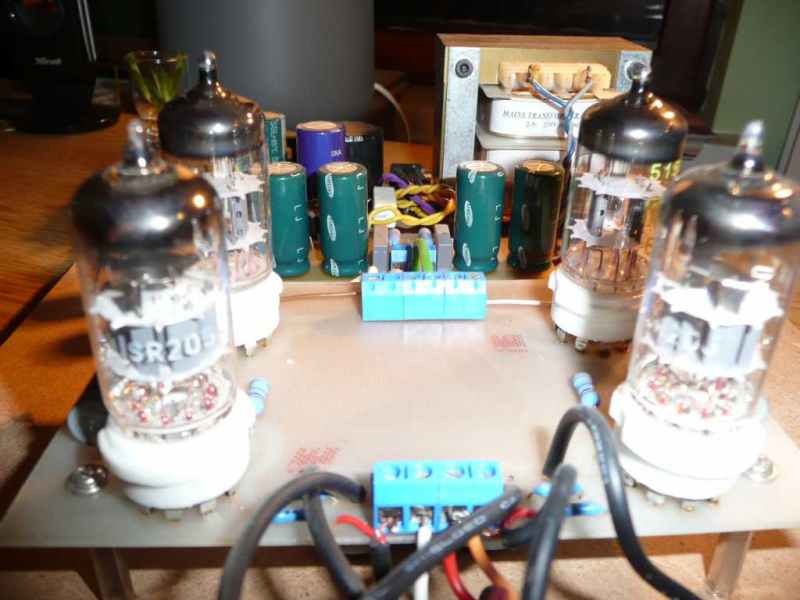

Foty:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
