Lampowy wzmacniacz słuchawkowy DIY

[X1000]

>Dzikoosek

jakich lamp uzyles?

[dolphin123]

do wziecia po kosztach, nieuruchamiane, zmontowane, parowane lampki

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Dzikoosek]

OTL jest na lampach ecc82 i 6n23p.

[X1000]

>Dzikoosek

Tak ja wiem :) ale jakich uzyles tzn jakich firm?

[Dzikoosek]

RTF ECC82, Sovtek 6n23p

[bomarek]

Dzisiaj miałem trochę wolnego czasu, zrobiłem płytkę i zmontowałem. Lampy E88CC i ECC82, zasilacz to 2x220uF/400V plus filtr na IRF840. Zero brumu, jak widać dążę do miniaturyzacji wzmacniacza. Obudowa o wymiarach 18x 17cm i wysokości 8cm. W widocznym na zdjęciu są lampy E88CC SQ philips i Tesla ECC802S to jest brzmienie ale gdy włożę lampy E88CC Telefunkena to sobie sami dopowiedzcie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mirfak]

Czy lampa 6n1p-ew w miejsce e88cc, to dobry wybór (mam ich większą ilość)?

Pozdrawiam

[Dzikoosek]

6n1p możesz dać zamiast ecc82

[mirfak]

Ecc82 mam.

Wyczytałem, że 6n1p są odpowiednikiem e88cc za wyjątkiem żarzenia (600 mA vs. 300 mA). Trafo bez problemu pociągnie te lampy - pytanie jak się zmienią punkty pracy?

[Dzikoosek]

6n1p ma dużo większą rezystancje wewnętrzną.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mirfak]

>6n1p ma dużo większą rezystancje wewnętrzną.

>



A jaki, to ma praktyczny wpływ na układ?

Jakich zmian należy dokonać, alby zaadoptować te lampy do tej aplikacji?



Pzdr

[bomarek]

Pierwowzorem do opisywanego słuchawkowca Kamyka jest układ ze strony:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Proponuje zrobić go na lampach ECC82 i posłuchać, płytka ta sama.

Co do lampy 6N1P to nie jest odpowiednik lampy ECC88 jak i lampy ECC82, proszę popatrzyć na charakterystyki tych lamp.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mirfak]

>Co do lampy 6N1P to nie jest odpowiednik lampy ECC88 jak i lampy ECC82, proszę popatrzyć na

>charakterystyki tych lamp.



Zgadza się.



>

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



autor testował układ również z 6n1p, aczkolwiek nie napisał, czy zastosował jakieś inne zmiany.



Nie ukrywam, że chętnie bym zamienił e88cc na 6n1p.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Dzikoosek]

Mój mały audiofil poleca ten wzmacniacz OTL :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[aleksandero1]

Nie no Młody wymiata....

[rclab]

Dokumentacja wyslana ;)

Zycze milej zabawy w konstruowaniu headampa ;)



- co do kondów to polecam musicapy i hovland oraz scr

- mam wszystkie elementy oraz obudowy na jeszcze 2 szt.



pozdrawiam

[miqolaj87]

hej;)



mam kolejna dziwna zagadkę do rozwiązania. chodzi o Pzedwzmacniacz na 2x e88cc



no wiec tak:

1)na wejście (pre) podaje sygnał np CD.

2)na wyjscie (pre) podpinam selektor na przekaźnikach do tego jest cyfrowy potek na PGA 2310 (taki prosty sterowni czek)

3)z tego selektora i potka syglał leci normalnie i na końcowkę mocy.

--->GRA pieknie.



problem występuje jednak jak chce pominąć ten selektor i potek cyfrowy.

1)na wejście (pre) podaje sygnał np CD.

2)pod wyjście podłączam końcówkę mocy (symasym)

---> nie gra mam tylko brum...



szukałem sygnału używając małego głośniczka i wszystko spoko, za kondensatorem wyjściowym JEST sygnał, ale już za rezystorem który jest szeregowo na wyjściu (10k) sygnał znika... no w sumie słusznie... chyba?:)



co to może być, że z podpiętym po drodze sterownikiem gra jak trzeba, a z sama końcówką nie chce... aha, przy próbach raz sie zagapiłem i najpierw wyłączyłem PREAMP z podpiętą końcówką i przez chwile ZAGRAŁO (póki chyba kondy sie nie rozładowały) wiec coś jest skopanego (pewnie banalnego)...

czy mogę dać sygnał z pominięciem tego rezystora na wyjściu?

na wyjściu mam konda 0.22uF a na wejsciu koncowki 8,2uF

hmmm ratunku;))

[mirfak]

>na wyjściu mam konda 0.22uF a na wejsciu koncowki 8,2uF



Wywal konda z symka. Kondy w szeregu to lipa (znacznie niższa pojemność)

Pzdr

[miqolaj87]

taki mam ostatecznie zamiar. dać jeden odpowiedni kondensator...

jednak te dwa w szeregu dają mi pojemność zastępczą ~0.22uF - ale mimo wszystko powinno grac. chyba?:)

[mirfak]

>jednak te dwa w szeregu dają mi pojemność zastępczą ~0.22uF - ale mimo wszystko powinno grac.



Powinno, ale pasmo przenoszenia mniejsze.

[rclab]

Przekonałem się do konstrukcji "Kamyka" po wypowiedziach bardziej doświadczonych kolegów.

Proszę o udostępnienie schematu wzmacniacza i psu oraz obraz płytek.

e-mail: [email protected]

z góry dziękuję.

[dino]

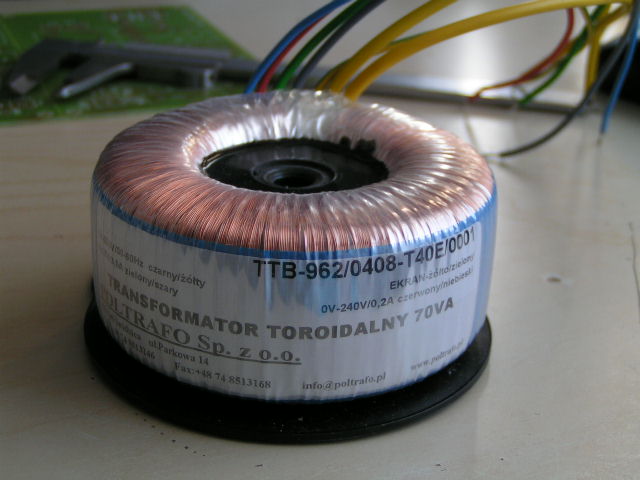

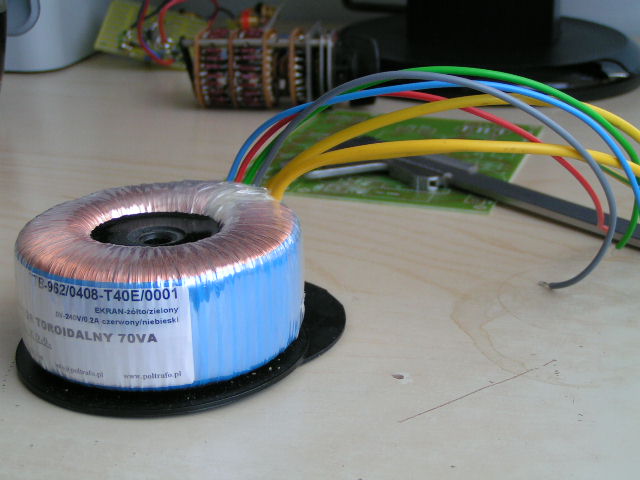

No i przyjechało drugie trafo z wtórnym 240V + 7V - wyglada ładniej ale cena 105 PLN ...

Już nie mam siły pytac o PSU wiec PLS PLS - Ci, którzy uruchomili OTL - podajcie ile pradu to żre na anodowym (i oczywiscie napiątko) bo juz wariuje od obliczeń rezystorów zasilacza.

BTW - Ten kto wymyslił kondensatory w zasilaczu 100n na 400V z rastrem 10mm powinien dostac Nobla.. za wiecie co

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bomarek]

U mnie na rezystorze katodowym 100 ohm 2.2V czyli jeden kanał pobiera 22mA czyli oba 44mA. Mam kondensatory 100nf/400V z rastrem 10mm, zajmują mniej miejsca na płtce.

[dino]

U mnie na rezystorze katodowym 100 ohm 2.2V czyli jeden kanał pobiera 22mA czyli oba 44mA.



a jakie masz napiecie anodowe?

[bomarek]

Dokładne pomiary, pobór prądu przez ten układ, oba kanały 40mA, napięcie anodowe z zasilacza stabilizowanego 330V. Lampy E88CC Telefunken i 5963 RCA.

[Dzikoosek]

ale ucichło .... pewnie każdy lutuje :P

[dino]

Ano lutuje - dzisiaj przyszły częsci i złozyłem PSU.

Bez obciazenia mam 390V anodowego czyli (poprawcie mnie jak cos poparałem) dla 300V i 40 mA muszę obciąć ok 90V.

Rezystory wychodzą 2,25KOhm

Jak to podzielic ? - 1.5 kOhm + 750Ohm.

Z symulacji na PSU designerze wyszły mi 200 Ohm + 120 Ohm - czyli zupełnie inaczej.



Jutro zaczynam składanie wzmacniacza a potem ...BUUUM



Chyba na początek dam te 2,25k

[pedro311]

A prawo Ohma to znamy przeca, ne? :P

[bomarek]

Napięcie zasilania daj 330V, czyli musisz zmniejszyć o 60V.

[dino]

Obyło sie bez BUUM ale jest brum.

Napiecie mam 303 V.

Ale dosyc mocno brumi i lampki mikrofonują.

Może dlatego że wejscie "wisi" bo jescze nie wlutowałem potka.

Natomiast mam pytanko w kwestki zażenia ECC82. Jak wyczytałem powinno sie zewrzec noge 4 i 5 i to jest jeden punkt wpiecia zasilania notmiast drugim jest noga 9 - czy zcegoś nie popaprałem?.

Pytanko nr 2 - czy żażenie krosowac czy prowadzić osobnymi przewodami do zasilacza (na razie skrosowałem od strony lamp (może dlatego brumi).

Obracanie płytką pomaga i brumik maleje.

CDN jutro bo dzisiaj nie mam juz siły. Wlutuje potka i może bedzie lepiej.

Będę wdzieczny za wszelkie (MERYTORYCZNE) uwagi bo to moja pierwsza konstrukcja lampowa.
