Lampowy wzmacniacz słuchawkowy DIY

[dino]

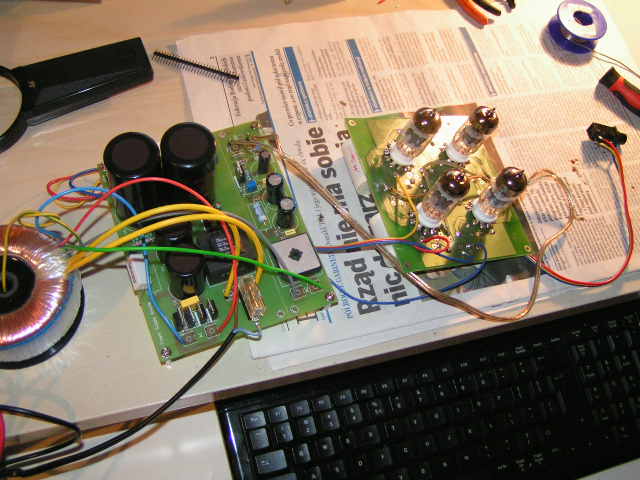

i zdjatka tej rzeźby

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Dzikoosek]

podłącz wejście do masy i wtedy zobacz czy brumi, poza tym moze masz petle masy

[dino]

po zapieciu potka brumi mniej ale dalej sa jakies smieci i mikrofonowanie.

Wkladam w obudowe testowa i zrobie porzadna mase

[Dzikoosek]

a mase żażenie masz połączoną z masą anodowego ? musi być jedna masa dla całego układu

[dino]

Tak . Te brumki sa np kiedy dotykam oski Alpsa.

Wkładam to w obudowe i chce zrobic jeden centralny punkt z masa.

Czyli : masa anodowego, żażenia, PCB i..zastanawia mnie tylko jak podpiąc wejscie bo na PCB sa 2 masy INGL i INGP. Czy spinać masy RCA+ piny potka z punktem wspólnym, czy podpiąc masy RCA z potkiem a dalej do INGL i INGP (oczywiście masy RCA oseparowane od obudowy metalowej i punktu wspólnego)

[Dzikoosek]

a może masz potka źle podłączonego ? dla jednego kanału sa 3 piny w rzedzie: 1 (skrajny) = masa, 3 (skrajny) = we, środek 2 podłączasz na pcb

[dino]

No potków to sie w życiu nalutowałem, tak że jest Ok.

Włoze to w obudowe i zobacze co sie bedzie działo. Na razie mysle nad masą wejscia.

Zastanawia mnie to mikrofonowanie - moze wzmak sie wzbudza?

[bomarek]

Wzmacniacz bez obudowy nie powinien brumić, trochę uruchomiłem tych wzmacniaczy i wiem, ze najlepszym sposobem pozbycia się wszelkich zakłóceń jest połączenie siatek E88CC mostkiem w kształcie litery U nad płytką, zworę lutujemy bezpośrednio do padów podstawki. Oczywiście zworę na pcb łączącą siatki wylutowywujemy, możemy też odciąć scieżki od tych padów.

Jakie masz lampy?

[dino]

12AU7 i 6922 Electro harmonix

[bomarek]

Wygląda to tak jak na zdjęciu, jezeli ktoś ma problemy z uruchomienie wzmacniacz niech zastosuje to rozwiązanie. Najlepiej zrobić to podczas właściwego montażu a unikniecie problemów.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dino]

Ja mam tak (płytka Pkrecza)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bomarek]

Wytnij tą krótszą zworę i połącz górą nóżki 2 i 7, na 99% pomoże. Jeżeli nie to będziesz musiał wylutować podstawkę i wyciąć scieżkę od nózki 7. Jakie masz lampy E88CC, czy są nowe.

[dino]

Nowiutkie 6922 EH (wszystko jest nowe bo to mój pierwszy lampowiec)

[dino]

Jeszcze jedno pytanko - żażenie dawać osobnymy przewodamu z PSU czy iść z punktu do punktu (na pcb mam kilka osobnych punktów)

[dino]

Gra slicznie ale .... brumi i to zależnie od ustawienia trafa.

Tak BTW czy powinno sie podpinac kablem sieciowym 2 czy 3 zyłowym?

[dino]

jest tu kto?

[dino]

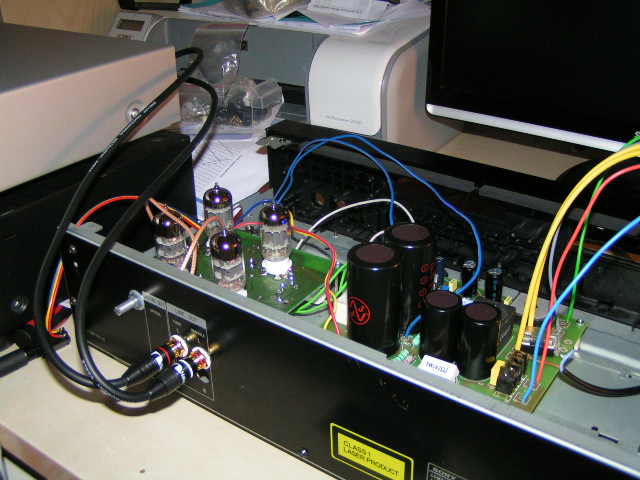

No to .. juz nie brumi - wlutowałem 3 żyły na zasilaniu.

Generalnie za dużo wysokich (jutro oscyloskop) i zobaczymy.

Po porzadkach z masa zaczeła mi migać dioda żażenia - dałem radiator na LT i sie uspokoiło (był naprawdę ciepły)

CDN

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dino]

ps zdjęcia z "wczoraj"

[mirfak]

dino

Jakie słuchawki jest to w stanie pociągnąć (impedancja)?

Jakiej wartości kondy wyjściowe wstawiłeś?

Jest bas? Jakie masz teraz słuchawki?

Pozdrawiam

[Gotomik]

dino



Jak żeś wsadził te 2 duże kondy? Rozwiercałeś ? :)

[miqolaj87]

hej.

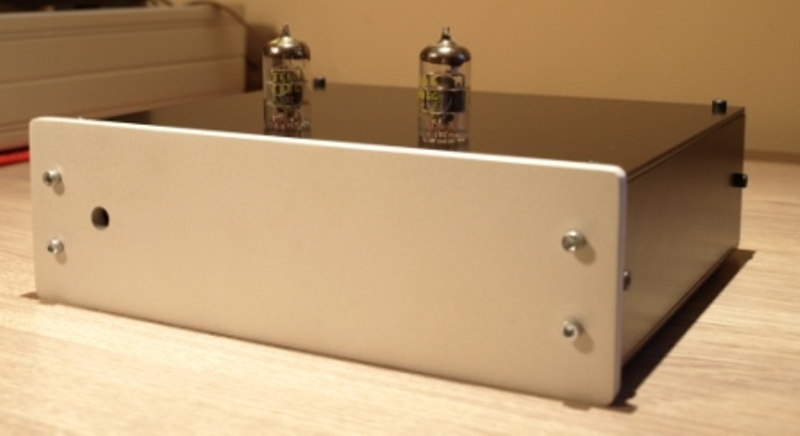

moze bylby ktos chetny na obudowe pod pre nr3 by pkrecz jak na zdjeciu?

cena to 250pln

- mozliwe sa modyfikacje, pozdrawiam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dino]

dino

Jakie słuchawki jest to w stanie pociągnąć (impedancja)?

Jakiej wartości kondy wyjściowe wstawiłeś?

Jest bas? Jakie masz teraz słuchawki?

Pozdrawiam



1. byerdynamic DT 990 (stare) na ommiarce 660 Ohm

2. JJ 250 mikr 400 V

3. Bas marny ale kontrolowany doskonale - mam wiecej problewów z wysokimi tonami (ładne ale za dużo)



Jutro zapinam na oscyloskop i zobaczymay co sie " na prawde" dzieje



ps . Bede wszięczny za "merytoryczne - kumate" opisy zjawisk "fizycznych"

[dino]

dino



Jak żeś wsadził te 2 duże kondy? Rozwiercałeś ? :)

Ano - rozwiercałem (moim osobistym Dremelem)



BTW = jak ktos kiedyś bedzie robił PCB (forumowe) to pls uwzględnić inne rastry (chodzi mi o 100n/400v MKSE) - projekt kosztuje mało a pozwala na wybór elementów (nie każdy zamawia w TME)

[dino]

No na razie pomiary statyczne - anodowe siadło do 290V



Spadek na rezystorze 4,7 KOhm - 82V L i 75V P - czyli 14/15mA prądu anodowego (rezystor 1 % caddock).

Spadek napiecia (czyli anodowe) na ECC82 - 125V. Na siatce -0,6V

Z charakterystyk wynika że jest źle (przydałoby sie jakieś 150 V i pewnie wtedy Ia zejdzie do 10mA)

Zabieram sie za zasilacz.

[cudak10]

Jakie dać wartości rezystorów dla lampy 6N23P. Trafo 168V / 6,3V

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Dzikoosek]

6n23p to zamiennik e88cc, więc wartości mogą pozostać niezmienione

[cudak10]

Ale gdzie mogę znaleźć te wartości??

[cudak10]

Czy zamiast rezystorów 20k moge dać 22 a zamiast 30k dac 33kom i jaki to będzie miało ewentualny wplyw na dzwiek

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[cudak10]

Nowy schemat bo tamten był za mały

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mirfak]

cudak10



Sprawa nie jest taka prosta. Nie da się tak ogólnie powiedzieć.



Muszisz wiedzieć jakie masz UL i jakie chcesz mieć Ua.

W zależności od Ua z wykresu charakterystyki lampy odczytujesz Ia. Teraz musisz dobrać tak rezystor katodowy żeby uzyskać docelowy Ia.

IMHO ten 1k ze schematu jest za duży.
