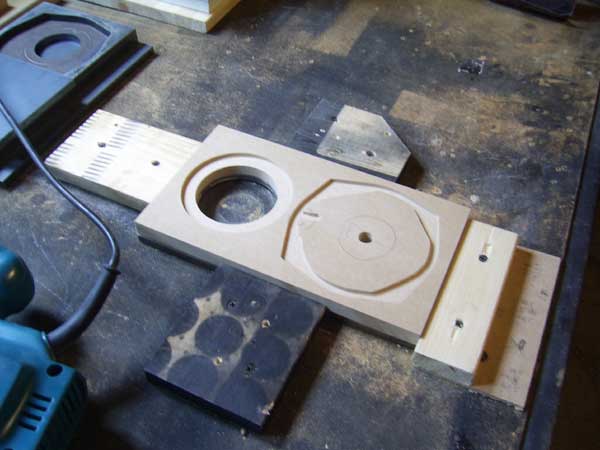

Robić te skosy na froncie czy nie robić? Ech, ciągle te wybory... ;).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[loszmi]

Robić!



Bez tego będzie budka dla ptaków

[tomant]

Robić!



Bez tego będzie budka dla ptaków

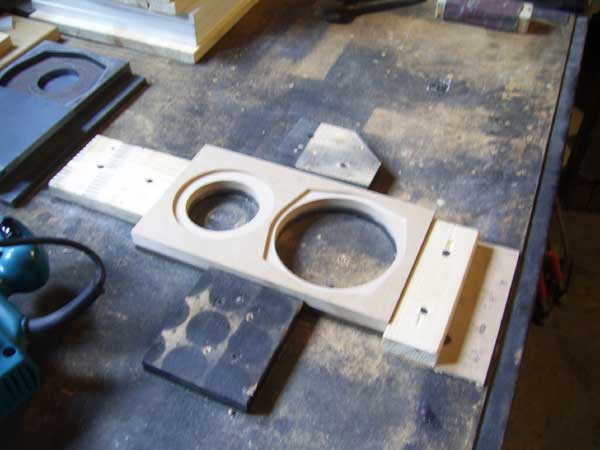

No dobra, fazowanie zrobione - nie chcę mieć budki dla ptaków ;).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość Cadam]

Teraz lepiej wygląda.

[tomant]

Teraz lepiej wygląda.

Dzięki :). Chociaż bez fazki też mi się podobało. A powiedz mi Cadam coś o twojej propozycji zwrotnicy. No chyba że już pisałeś to wtedy poszukam. Ale 75 stron trochę mnie przeraża ;)...

[loszmi]

Oryginały mają fazki także z tyłu.

[Gość Cadam]

Dzięki :). Chociaż bez fazki też mi się podobało. A powiedz mi Cadam coś o twojej propozycji zwrotnicy. No chyba że już pisałeś to wtedy poszukam. Ale 75 stron trochę mnie przeraża ;)...



Jeszcze konkretnej zwrotnicy pasywnej nie zaprojektowałem. Robiłem tylko przymiarki dla minidsp, które załączam na rysunkach.

[Gość Cadam]

W wątku stale powtarza się pytanie dotyczące rury basrefleks. Tunel o wymiarach jak w oryginale trudno zdobyć lecz na podstawie pomiarów ustaliłem, że najbliżej strojenia autentycznych Mite jest rura "35 120 HP" którą można kupić między innymi tutaj http://www.loudspeakershop.eu/rura-br35120hp-p-1137.html



Działanie tunelu





[mgr321]

Jeszcze bass-reflex jest taki:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

średnica 35mm

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomant]

Ja mam te bassreflexy które pokazał Cadam tyle że w wersji 165mm (do docięcia).

Tak spodobała mi się ta praca że właśnie zaczęła robić się piąta kolumna. By się za bardzo nie zmęczyć monotonią robię każdą następną kolumnę jakby o jeden etap do tyłu. Czyli 1 kolumna - frezowanie skosów, 2 kolumna - szlifowanie, 3 kolumna - klejenie, 4 kolumna - fezowanie otworów pod głośniki, 5 kolumna - wiercenie otworów pod kołki i kołkowanie. Ciekawe, kiedy mi się znudzi ;).

[Robertinus]

Mam dwa pytania:

1. Czy stosując rurę B-R w kształcie stożkowym wyliczamy średnią ze średnicy wejściowej i końcowej i tą średnią bierzemy pod uwagę licząc parametry geometryczne tej rury?, czyli określając jej średnicę?

Mając rurę o wejściu np. 35mm i wyjściu 25mm, jaką wartość powinienem umieścić w okienku kalkulatora B-R?



2. Czy licząc pojemność obudowy i odliczając elementy zwrotnicy, wzmocnienia etc. odliczamy też miejsce, które zajmuje rura B-R?



Te pytania są ogólne i nie dotyczą bezpośrednio Totem Mite.

[Gość Cadam]

2. Czy licząc pojemność obudowy i odliczając elementy zwrotnicy, wzmocnienia etc. odliczamy też miejsce, które zajmuje rura B-R?



Dla np. częstotliwości 50Hz fala akustyczna ma długość 6,86m dlatego można zaniedbać wpływ umiejscowienia otworu. BR powinien być umieszczony w takim miejscu by jak najmniej fal stojących, powstających wewnątrz, wydostawało się przez tunel.

Wpływ położenia BR można symulować w Basta http://www.tolvan.com/Basta/

[Robertinus]

Dla np. częstotliwości 50Hz fala akustyczna ma długość 6,86m dlatego można zaniedbać wpływ umiejscowienia otworu. BR powinien być umieszczony w takim miejscu by jak najmniej fal stojących, powstających wewnątrz, wydostawało się przez tunel.

Wpływ położenia BR można symulować w Basta

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Dzięki, ale nie zrozumieliśmy się.

Chodziło mi o to, czy jeśli mój tunel B-R ma przekrój 50cmkw i długość 12cm, czyli jego objętość to 0,6litra to czy te 0,6 litra odejmuję by określić kubaturę skrzynki.

Jeśli skrzynka ma po wymiarach np. 15 litrów i są tam umieszczone dwie takie rury B-R to czy mam od tych 15 litrów odjąć 1,2 litra i dopiero dla 13,8 litra liczyć geometrię wspomnianego kanału B-R?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość Cadam]

Moim zdaniem tunel wewnątrz obudowy zmniejsza jej objętość.

[Robertinus]

Moim zdaniem tunel wewnątrz obudowy zmniejsza jej objętość.

Też miałem takie zdanie, ale teraz nie jestem pewny. Stąd takie pytanie.

[Gość Cadam]

Rolą gazu w obudowie jest działać jak sprężyna a gazu w tunelu być masą zawieszoną na tej "sprężynie". Powietrze w obudowie jest sprężane i rozprężane a w tunelu nie, bo oba końce rury są otwarte.

[Robertinus]

Powietrze w obudowie jest sprężane i rozprężane a w tunelu nie, bo oba końce rury są otwarte.

A nie do końca. (:

To zależy od częstotliwości.

Powietrze w tunelu ma swoją masę, więc i bezwładność - stąd jego określony rezonans.

[tomant]

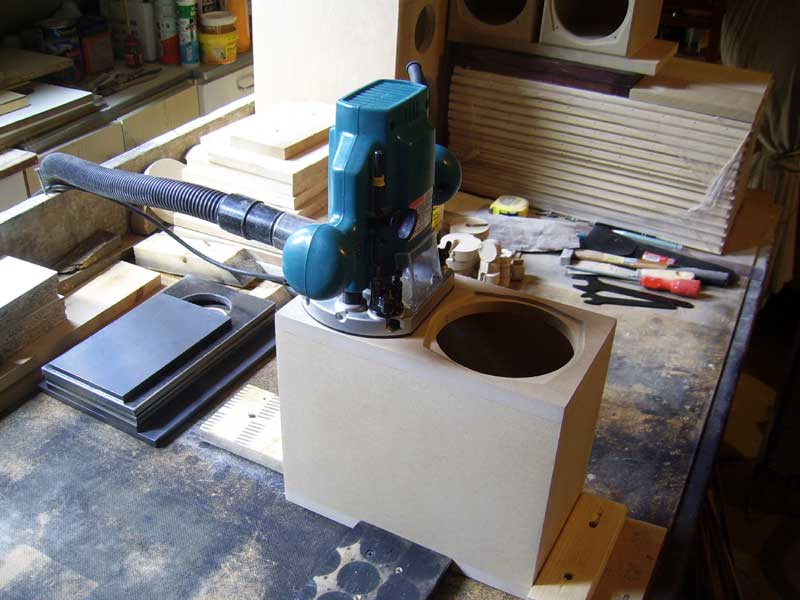

Nigdy więcej nie kupię frezu z łożyskiem w markecie. Na 3 wyfrezowane Mite rozwaliłem 2 frezy a w zasadzie ich łożyska. Same frezy i węgliki są ok, ale łożyska w tych tanich frezach to straszna lipa. Za cenę nieco ponad 4 tanich frezów z Leroy Merlin kupiłem jeden droższy (115 zł z przesyłką) frez CMT. Powiem tylko - niebo do ziemi. Wyfrezowane następne 6 kolumn (fronty i otwor pod BR). Na fotkach poniżej widać na jakiej zasadzie działa frez z łożyskiem. Wzornik pod spodem - decha na górze i jazda. Na trzecim zdjęciu widać jak trzęsą mi się ręce od pracy frezarką ;).

Tak na serio to robiło się już ciemno a robiłem zdjęcie bez lampy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[loszmi]

Tomek, to zrób i jedne dla mnie ;-) Sfazowane ;-)

[markus_111]

Nigdy więcej nie kupię frezu z łożyskiem w markecie. Na 3 wyfrezowane Mite rozwaliłem 2 frezy a w zasadzie ich łożyska. Same frezy i węgliki są ok, ale łożyska w tych tanich frezach to straszna lipa. Za cenę nieco ponad 4 tanich frezów z Leroy Merlin kupiłem jeden droższy (115 zł z przesyłką) frez CMT. Powiem tylko - niebo do ziemi. Wyfrezowane następne 6 kolumn (fronty i otwor pod BR). Na fotkach poniżej widać na jakiej zasadzie działa frez z łożyskiem. Wzornik pod spodem - decha na górze i jazda. Na trzecim zdjęciu widać jak trzęsą mi się ręce od pracy frezarką ;).



Ja również doszedłem to tego samego wniosku. CMT robi bardzo dobre frezy choć niezbyt tanie ale szybciutko na siebie zarabiają :), a w dłuższej perespektywie czasu w porównaniu z frezami z marketów CMT stają się bardzo tanie :). Nie wspominam już o zepsutych nerwach ;).

[tomant]

Tomek, to zrób i jedne dla mnie ;-) Sfazowane ;-)



OK, jedna parka zarezerwowana dla Ciebie ;). I tak robię to dla przyjemności.



A tak swoją drogą to jaki fornir będzie się dobrze prezentował na takich maleństwach? Jakiś wypaśny musi tym razem być.

[loszmi]

Ja w stojących mam klonik w kolorze olchy. Bardzo neutralny, bardzo żonokompatybilny.



A tu, jeśli mogę powiedzieć My, możemy poszaleć. Chętnie się spotkam w tej i wielu innych audio sprawach ;-)



Mam kilka arkuszy fajnego, hmmm coś podobne do jabłoni indyjskiej? Sprawdzę, czy wystarczy na paczuszki.

[tomant]

Mam kilka arkuszy fajnego, hmmm coś podobne do jabłoni indyjskiej? Sprawdzę, czy wystarczy na paczuszki.

O jabłoni indyjskiej myślałem, ale nie wiem czy taki duży wzór na takim małym pudełku dobrze by wyglądał. Podoba mi się heban - takie coś jest teraz na allegro, ale kawałki za małe. Zresztą by to dobrze wyglądało trzeba by zachować ciągłość wzoru.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Co do naszego spotkania to jestem otwarty. Ostatnio dysponuję sporą nadwyżką czasu :).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[loszmi]

Mam za mało tego mojego, ale właśnie załatwiłem karton fornirów wszelakich. Czekam na dostawę.

[tomant]

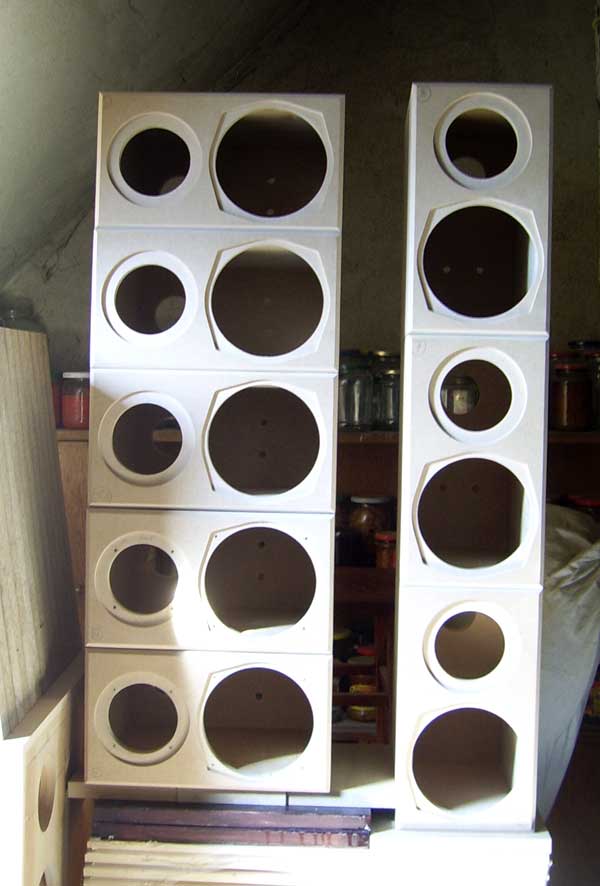

Na razie wystarczy. 8 skrzynek w stanie surowym. Na pierwszych 2 fotkach większość skrzynek jeszcze bez fazki. Na ostatniej surowa stolarka zamknięta. Pozostały forniry, ale to dopiero po solidnym przeschnięciu w domu. Myślę że miesiąc wystarczy.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Teraz chyba zabiorę się za centralny. I przyjdzie pora na ruszenie z czymś poważniejszym.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kabturek]

jak produkcja seryjna. jestem pod wrażeniem.

wszystkie do kina ?

[Marcin-utopia]

Na razie wystarczy. 8 skrzynek w stanie surowym. Na pierwszych 2 fotkach większość skrzynek jeszcze bez fazki. Na ostatniej surowa stolarka zamknięta. Pozostały forniry, ale to dopiero po solidnym przeschnięciu w domu. Myślę że miesiąc wystarczy.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Teraz chyba zabiorę się za centralny. I przyjdzie pora na ruszenie z czymś poważniejszym.



będziesz to oklejał hdf



bo wyjdzie klawiszowania na 99%

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomant]

będziesz to oklejał hdf



bo wyjdzie klawiszowania na 99%



Myślę że na 90% klawiszować to nie będzie. Po pierwsze jest to solidnie pokołkowane (w każdej budce jest 20 kołków), po drugie solidnie sklejone, po trzecie przed fornirem będzie to w warunkach domowych sezonowane przez przynajmniej miesiąc. Potem jeśli coś się pojawi to ostateczny szlif i fornir. Chciałbym hdfu uniknąć i trzymać się wersji oryginalnej.

[Marcin-utopia]

Myślę że na 90% klawiszować to nie będzie. Po pierwsze jest to solidnie pokołkowane (w każdej budce jest 20 kołków), po drugie solidnie sklejone, po trzecie przed fornirem będzie to w warunkach domowych sezonowane przez przynajmniej miesiąc. Potem jeśli coś się pojawi to ostateczny szlif i fornir. Chciałbym hdfu uniknąć i trzymać się wersji oryginalnej.





nawet jak byś dał 100000 kołków



to klawiszuje tam gdzie zostało cięte na 99% wyjdzie, było trzeba składać na 45 stopni





wystarczyło do kupic frez

[tomant]

Mam taki frez :).

A może wystarczą na newralgicznych ściankach 2 warstwy forniru - np w dwóch kierunkach. Chociaż mam w takiej technologi zrobionych już kilka skrzynek (tzn. nawet większych) i nie miałem problemu z klawiszowaniem.
