Pomiary charakterystyki mikrofonem

[tdrozd]

hihihihi :))

wykresiki jak szum rozowy

odpowiednie ustawienie markerow to podstawa-walcz wasc i zrob pulse response gwizdka

[tdrozd]

oto moje ostatnie wyppocinki:))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tdrozd]

zeby nie bylo

zadnego wygladzania ani poprawiania wykresow

duzy pokoj + odpowiednie markery i wmiare wychodzi

zastanawia mnie jedynie zapladlosc w okolicy 4 khz

[tdrozd]

a tak wyglada pomiar pulse gwzidka

pionowe krechy to markery

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marsel]

Witam!

Czy ktoś może wie gdzie można znaleźć schemat do zestawu z avt chyba autorstwa Igoda, bo mam tylko pcb:(

A najlepiej scan artykółów z EdW.

Pozdrawiam

[kondrax]

Witam



Mam już wszystkie części: przewód, rurkę, kapsułkę wm61a, wtyki. Statyw myślałem kupić taki jak do aparatów po 30zł są na allegro. Rurkę mam 1m mosiądz.



Problem taki gdzie znajdę jakiś konkretny link jak taki mikrofon zrobić, jaka długa ta rurka itp?

[kondrax]

Witam



Chciałem się pochwalić moimi dzisiejszymi wypocinami. Dla zainteresowanych odsyłam do tych linków:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Nie jest to reklama, ale części w zestawach są gotowe tutaj:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Jeszcze mnie czeka budowa mikrofonu i wytrawienie płytki do preampa.



Jig mój ma wszystkie rezystory 1%, a główny 8 ohm jest bezindukcyjny.

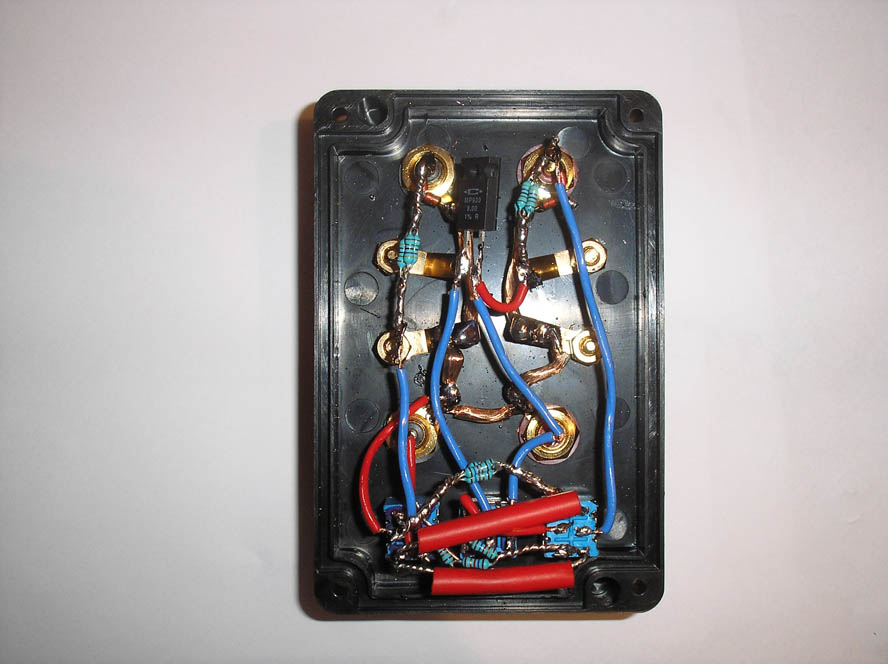

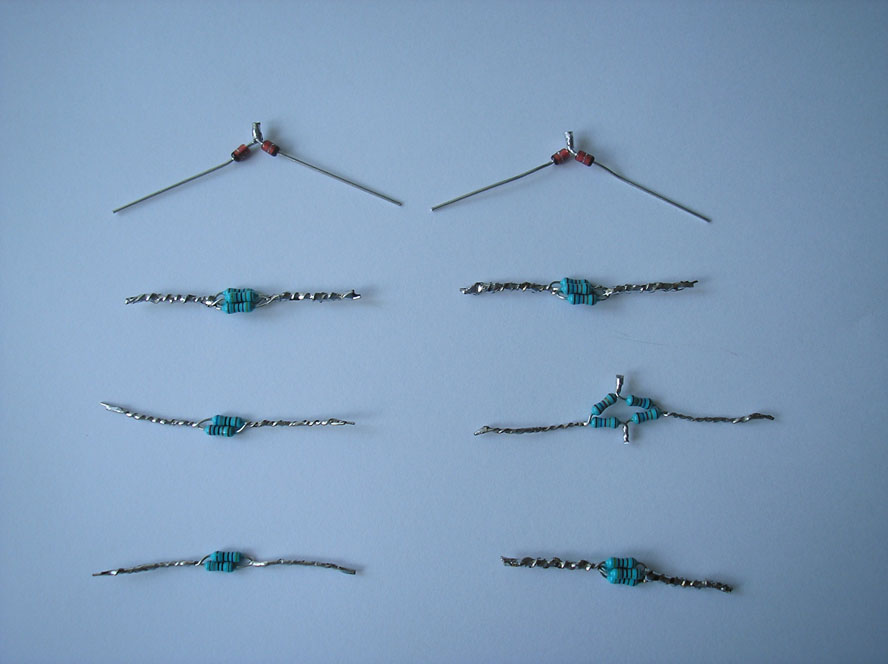

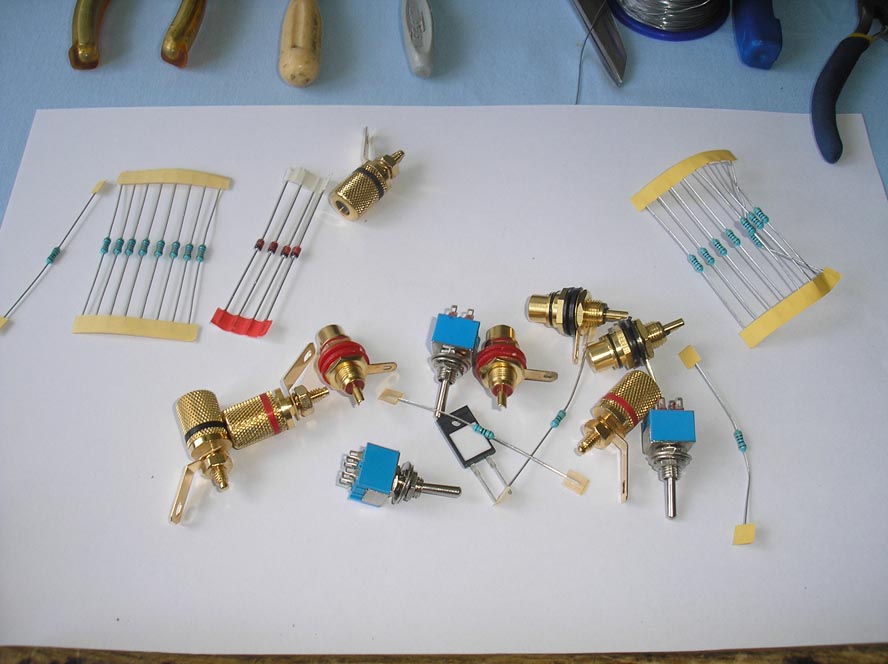

Na zdjęciach etapy budowy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kondrax]

I gotowy produkt :D

[kondrax]

Zapomniałem fotki dać :D

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość cadam]

kondrax w sklepie do którego link zapodałeś mają wkładkę mikrofonową Panasonic WM-61A w cenie 18.00zł/szt

[kondrax]

Tak. Też ją kupiłem. Mam także taką z allegro co kupiłem 5 lat temu za 60zł.

[ToM_UD]

Moze i tak tylko ta cena :)



biorac pod uwage ze 1% rezystory przy paczce 100szt. to 0.055zl/szt. netto :)



Choc z drugiej strony jak ktos nie bawi sie w elektronike to jest to wygodne, a przesylka z firm tez kosztuje...

[kondrax]

Ja nie reklamuje tego sklepu tylko podałem przykład możesz kupić sobie rezystory gdzie chcesz i po ile chcesz. W artykule spis elementów podany jest. Wybacz ale systemu pomiarowego się za 10zł nie zbuduje. Całość mnie będzie kosztowała prawie 200 zł. Jig + preamp + kable + statyw + rurka + kapsułka i parę innych rzeczy.

[kris_k73]

Witam,

z kitem AVT2782 problem widzę stary, ale rozwiązania nie mogę tutaj znaleźć - otóż brumi jak się to pisze i nie mogę sobie z tym poradzić, już go odłączyłem od obudowy i idę krok po korku szukając przyczyny, gdy tylko wlutuję potencjometr zaraz po przełącznikach słychać ciągłe brum w głośniku.

Gdyby się komuś wcześniej udało jakoś to obejść to proszę o pomoc......dodam, że kalibrację potem mogę wykonać bezproblemowo, jedyne co denerwuje to to głośne bruum

[kris_k73]

PO wielu trudach jakimś cudem udało się w pełni system pomiarowy uruchomić i dział baz buczenia, bez warczenie z powtarzalnością pomiarów, czyli tak jak powinien. Problem tkwił w podłączeniu masy z odpowiedniego punku na płytce ( wlutowałem się w zworę - jedyną na układzie więc nie opisuję gdzie ona)....dziękuję oczywiście za wszelką pomoc na tym forum, której nie uzyskałem....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość Cadam]

Zmontowałem AVT2782 i też brumiło ale nie chciało mi się szukać przyczyny, więc dałem sobie spokój z tym kitem i podłączyłem mikrofon bezpośrednio do wejścia mikrofonowego karty dźwiękowej.

[Gość Cadam]

kris_k73 czy mógłbyś pokazać zdjęcie jak przerobić AVT2782 by przestał brumieć?

[kris_k73]

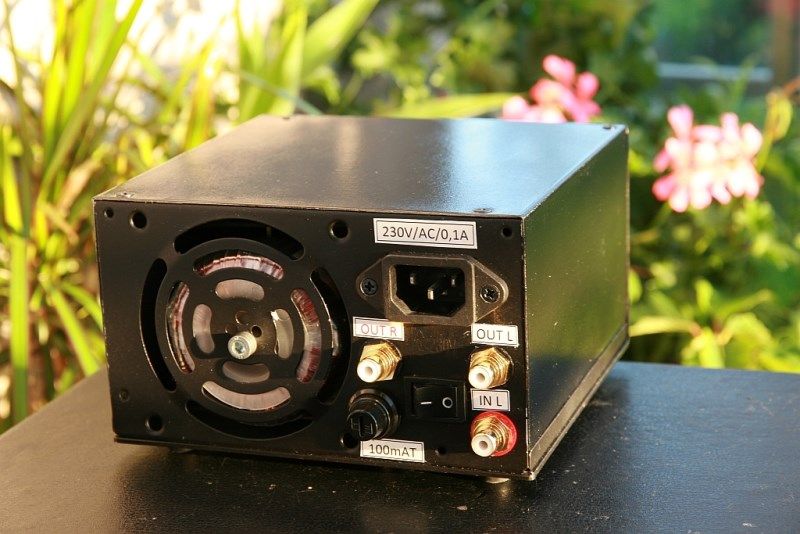

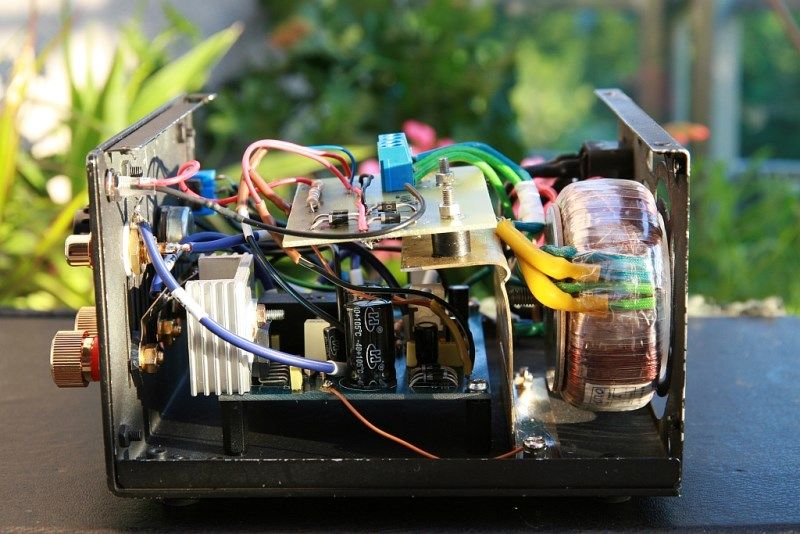

ok, załączam dwie fotki jak to wygląda u mnie....na fotce nr 1 widać podłączenie gniazd cinch umieszczonych na tylnej obudowie ( z demobilu po zasilaczu komputerowym), na fotce nr 2 widać wlutowanie się w zworę (brązowy kabelek)....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość Cadam]

Gdzie jest podłączony drugi koniec brązowego przewód dolutowanego do zwory?

[kris_k73]

chyba Cię zmartwię Cadam, nie wiem jak to się stało, ale trrrrrr powróciło, nie jest za głośne, ale skoro jest to przeszkadza...więc nie spiesz się za bardzo z tymi przeróbkami....ja zakupiłem kolejne bezpieczniki i walczę dalej
