jakich używacie lutownic?

[saczek_XTRM]

powinno być tak....





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[remix]

Musisz sie zdecydowac, co chcesz uratowac scalaka czy plytke.

Na ogol plytka jest wielokrotnie drozsza od scalaka/procesora.

To co zrobilesz to najgorsza wersja i plytka i scalak jest do wyrzucenia.

[Szem]

Do odlutowywania układów jest specjalny grot - przypomina szerokie dłuto lub zaostrzona szufelkę ;)

Działasz na szerokości ok 13 mm po prostu zdejmując układ z płytki...

[saczek_XTRM]

>>remix



wolałbym ratować i jedno i drugie...mam nadzieję że jest jakiś sposób...



>>Szem



masz na myśli grot podobny do tego...?



_____________________

/

/

-------------------------------



Chodzi Ci o to żeby podgrzewać kilka nóżek naraz?



Próbowałem czegoś takiego z cienkim grotem... Problem w tym że mimo rozgrzania lutu, nóżka nie chce łatwo odejść... a to dalej objawia się uszkodzeniam ścieżki.. :/

[Molibden]

Plecionkę z miedzi nasączona kalafonią lub pastą przeciagnąć pod nózkami, grzejąc z tej strony wszytkie nóżki, i tak po kolei na każdym boku.

[sernikus]

ja robię tak (oczywiscie nie jest to mój patent) - cienki drucik (kynar np) przewlekasz pod układem (równolegle do scalaka a prostopadle do nóżek) i przylutowujesz go z jednej strony gdzies do wiekszego punktu (np. masy jak jest ) - potem kolejno podgrzewasz

nóżki układu i ciągniesz jednocześnie drucik tak aby wyszedł pod nóżką - jednocześnie podnosi nóżkę ... i tak dalej kolejno ......... sprawdzone - działa !

[Szem]

Saszek - tak grot jest ostry i stosunkowo cienki - dlatego lepiej startować z wysoką temperaturą, aby szybko załatwić sprawę np. 400 st C. Wsuwasz go pod bardzo małym kątem lekko unosząc układ, gdzieś trafiłem na określenie tego grota, jako „hot blade" czy jakoś tak...

[remix]

=>saczek_XTRM

"wolałbym ratować i jedno i drugie...mam nadzieję że jest jakiś sposób..."



Bardzo czesto scalak przyklejony jest do plytki klejem termoutwardzalnym, w takim przypadku nawet jak nogi scalaka juz sa w powietrzu trudno obudowe oderwac od laminatu. Jezeli masz absolutna pewnosc ze kosc jest walnieta latwiej przylutowane nogi obciac od obudowy i potem grotem usunac. Latwiej tez po tej operacji przyklejona obudowe scalaka usunac, podwazajac np. skalpelem.

[saczek_XTRM]

>>sernikus



patent rzeczywiście dobry, ale niestety tylko do większych scalaków. Właśnie wypróbowałem i rzeczywiście działa. Problem pojawił się przy małym w momencie próby wsunięcia drucika. Nóżki są tak blisko scalaka że dopiero drucik max 2x grubszy od włosa ledwo się wcisnął a przy próbie odlutowywania urwał się ;/



>>Molibden



potrzebuję do tego specjalnej plecionki? Próbowałem tego na cienkich drucikach z kabla. Przykładałem najpierw druciki do nóżki scalaka a potem grot. Co prawda trochę zbierał, ale marnie no i o zdjęciu scalaka nie ma mowy. Może nie tak coś robię?



>>remix



no rzeczywiście w sumie najłatwiejsza sprawa. Nawet jeśli scalak jest o bardzo gęstym rastrze ~0,6. Tylko jak go sprawdzić? Np. dla wzmacniaczy operacyjnych miernikiem w jakiej pozycji? +miernika na OUT a - na -IN(ew +IN)? A jak to się ma z procesorami?

[Harvi]

Polecam stacje Weller'a kiedys na takich klutowalem. Wada cena, koszt najtanszej obecnie to okolo 700 pln

[Molibden]

Miałem na myśli dokładnie to co opisał sernikus, tylko źle się wysłowiłem :)

[Lt_Bri]

Wie może ktoś czy da się gdzieś dostać groty do starych elwików (tych nieprodukowanych), ew. czy jakieś inne by tam podeszły?

[4kowal]

Jak mieszkasz w okolicach Warszawy to na Wolumenie jest koles, który handluje grotami. Ma chyba wiekszosc typów.

Poszukaj jeszcze tutaj:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Zadzwon, zapytaj może cos maja.

Pozdrawiam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[senicz]

juz pisalem ze warto kupic lut. za 15zl dodac diode w kablu na wylaczniku i masz super dobra lutowke malej mocy a jak chcesz wiecej to zwierasz te diode i grube druty mozna lutowac. Groty sa dostepne bardzo tanie do tej chinszczyzny.



Na wystawy lutuje sie w oleju silikonowym pcb zanurzone w oleju i lutujesz. Lut wychodzi jak kropla rteci. No tak to na wystawe lub dla siebie.

[Lt_Bri]

-->4kowal, dzięki za pomoc, ale jest problem, bo nie wiem jakie oznaczenie ma ten grot i ogólnie lutownica (nazwa modelu jest nadrukowana tylko na zasilaczu i regulatorze temperatury tej stacji lutowniczej...).



-->senicz, dioda w szereg z lutownicą (np. chinką) dobra jest conajwyżej do "ustawienia" lutownicy w stan "czuwania" żeby groty nieco oszczędzić a czasu nie marnować na grzanie od zera(sprawdzałem), a i to nienajlepiej...

[Placek]

Panowie , przy okazji wyboru lutownicy chciałbym Was zapytac o kilka rzeczy dot lutowania.

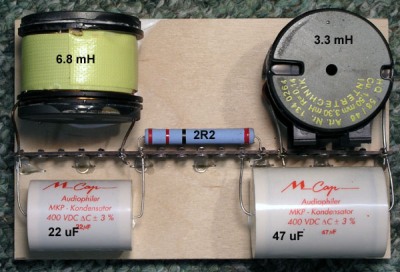

Jakoze czasami lutowanie sprawia sporo problemów (nie mam dużego doświadczenia) chcialbym sie dowiedziec czy jest możliwe łączenie elementów zwrotki tak jak na zdjęciach.



1.Z tego co widze są to jakieś grzebienie do których lutowane są elementy??

2. Czy mozna też zastosowac kostkę elektryczną np taka jak jest przy urządzeniach elektrycznych np. przy lampkach

3.Czy takie rozwiązanie stosowac tylko do testów (w razie ich powodzenia wykonac klasyczne lutowania ) czy mogę je stosowac docelowo ??



może macie jeszcze jakieś inne rozwiązania

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pawcio]

ja używam takich tylko do testów/pomiarów.

znacznie łatwiej podmienia się elementy.

[Placek]

ale uzywasz tych grzenieni (nie wiem jak fachowo się nazywa) czy kostek??

i czy przy takim wymienianiu też lutujesz elementy do tego grzeniebia ??

[pawcio]

te "grzebienie" cholernie ciężko dostać.

teraz mam już pare ale wcześniej używałem kostek elektrycznych z powtykanymi drutami miedzianymi i do nich lutowałem.

[Placek]

czyli te grzebienie powinny być w jakichs elektrykach ?? jak one dokładnie wyglądają ?? czy jest to po prostu rząd oczek ??



chyba jeśli kondy itp. mają dośc długie końcówki to nie ma potrzeby przedłużania miedzianymi przewodami . rozumiem ze do kostki po prostu wsuwałeś i zaciskałeś bez lutowania ??



aha no i czy była róznica w dzwięku , może w jego natężeniu ??

[pawcio]

zgadza się. nie ma potrzeby przedłużania, ale jak się zmienia kondensatory co pare minut to cholernie ułatwia życie.

tu masz link do różnych "grzebyczków"

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Placek]

A gdzieś w polsce ??



kondy owszem ale jeśłi mam takie zwykłe walcowate to one maja b.długie końce.



a jak z tym dźwiękiem ?? czułeś róznice w kostkach i potem po lutowaniu ??

[saczek_XTRM]

te "grzebienie" są łątwo dostępne w sklepach z kablami do mieszkań. Normalnie się skręca oba kable, nie trzeba lutować, podobne są do tych ARK'ów montowanych na PCB

[Placek]

saczek

"skręca" tzn. bez uzycia grzebieni itp ?? zupełnie na skretkę ??

"podobne są do tych ARK'ów montowanych na PCB" jak mam to rozumieć ??

[cloudior]

Panowie jaką niedrogą lutownicę kolbową (może być mała stacja z regulacją temp.) polecicie do zwykłych prac przy płytkach, itp? Co myślicie o tym

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[saczek_XTRM]

>>Placek



zobacz w tym wątku ostatnie zdjęcie



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



kable trafa są połączone z plecionką za pomocą tych zakręcanych "grzebyków", chyba że myślałeś o czym innym

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Placek]

Saczek>>

- nie bardzo o tym bo tu trafo łaczy się czyms w rodzaju kostki jak w domowej elektryce a ja potrzebuje czegos na kształt zdjęcia z poprzedniej strony - (patrz zwrotnica)

[Mart2M]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Czy powyzsza stacja lutownicza bedzie dobra do celow DYI audio (op-ampy, kondy, itd)

Wyglada OK, ale cena cos podejrzanie niska... Jakies opinie, sugestie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[senicz]

wystarczy choc musisz doswiadczalnie ustawic temp grota. Fajnie ze ma 500st gdyz te nowe cyny bezolowiowe mja bardzo wysoka temp topnienia.

[marcinw899]

ja mam oporówke 25 wat za czasów ZSRR i jest dla mnie wystarczjąca.

do grubych kabi mam 80 watową transformatorową - pistoletową Polskiej firmy.
