TDA1541A Non-os DAC - zamowienie na PCB

[Pi_etro]

A doczytałeś ile to kosztuje?

[Kurt]

> Matthew



Zawsze jest możliwość zrobienia kolejnego zamówienia ;-)

Tylko gdzie dostać te CS8414 ?

[Mateusz_W]

CS8414 sa dostepne na allegro, wersja smd np. tu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

kolo ma duzo scalakow bo sam od niego bralem

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

chyba dam se na wstrzymanie, już tyle rzeczy narozpoczynałęm i końca nie widać ...

[qrczak]

1.Czy ktoś już uruchomił gotowego DACa i jakie są wrażenia?

2.Czy ktoś jeszcze będzie chętny na płytki?

3.A może ktoś z posiadaczy chce odsprzedać?

[saczek_XTRM]

jak by było trochę chętnych to możliwe że zapisałbym się na to



ciekawią mnie także wrażenia ... ale cisza...jak makiem zasiał, chyba części brakuje i jeszcze nie poskładane

[qrczak]

saczek_XTRM



Tu jest trochę wrażeń z porównania z Marantzem cd94:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[nowy11]

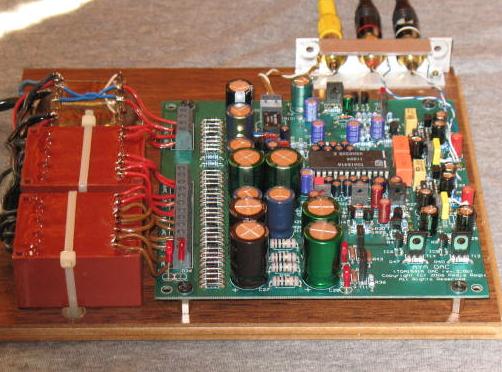

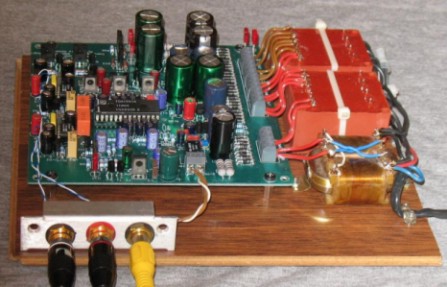

AYA DAC Pedji odpalony. Narazie w wersji testowej "na desce".

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rambo]

przespałem zamówienie :( . nowy11 - mam nadzieję, że trochę opowiesz o tym dac`u jak się wygrzeje. możesz więcej napisać o różnicy w stosunku do poprzedniej wersji (to co jest na stronie Pedji czytałem)? Ile wyniósł koszt części ?

[Kurt]

Novy11>

Pochwal się jak ci gra DAC Pedji.

[Yogi]

witam, trochę zaspałem ale potrzebuję jedną taką płytkę ... czy ktoś może mi ją odsprzedać ? czekam na PW

[Matthew]

wygląda tak że MUSI TO GRAĆ..

[ChUmI]

Ja juz tez powoli finiszuje ze swoim :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rambo]

piękne to ... czekamy na opisy wrażeń po uruchomieniu

[ChUmI]

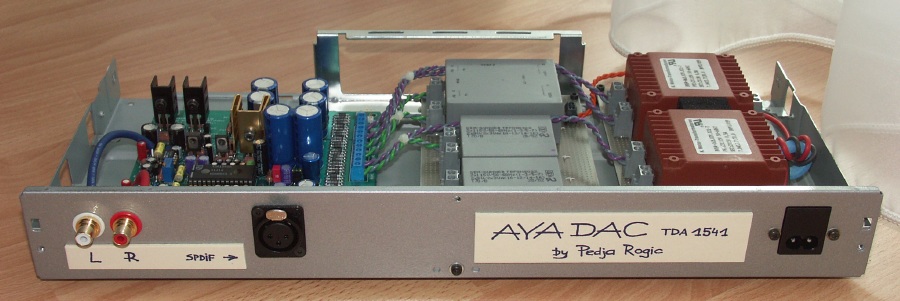

Wreszcie znalazlem troche czasu zeby cyknac pare fotek mojemu AYA DAC'owi :) Powiem tak - dzwiekowa rewelacja :) Po kilku kolejnych poskladanych wersjach NOS DACa Petera na TDA1543 lekko mowiac zniechecilem sie troche do dzwieku NOSa ... niespecjalnie mi sie podobal ... ale coz - myslalem ze mam tepe uszy i nie potrafie docenic tego brzmienia :) Po odpaleniu AYA DACa moja opinia o NOSach sie kompletnie zmienila o 180 stopni. Od samego odpalenia poprostu wyeliminowal NOS DACa Petra. Po tygodniu jak sie dobrze wygrzal, a calosc sie zdrowo grzeje :) zaczal grac lepiej od mojego CD :) Polecam kazdemu kto chce miec swietnie grajace zrodlo za relatywnie niewielkie pieniadze :) Choc plytka Pedji wykonana jest naprawde ponizej wszelkiej krytyki :((( Kompletny kicz jezeli chodzi o mechaniczne wykonanie :( cynowanie sciezek, kiepska soldermaska, na pol wydrukowane opisy ktore schodza byle zmywaczem ... mam nadzieje ze pod ta cyna jest pozadna warstwa miedzi. Juz jak dostalem to zauwazylem mikroprzerwy w sciezkach :( Ile znalazlem tyle naprawilem a i tak mialem problemy z odpaleniem - szukajac zaginionych sygnalow na plytce znalazlem w koncu wszystkie przerwy i gra :) Dzwiek jest superancki - dynamika, energia i detale - roznica w stosunku do NOS DACa Petera jest tu slyszalna prawie momentalnie. Zdecydowanie ladniej i szezej rozbudowana scena niz robi to moj odtwarzacz. Bardzo energicznie i czysto przekazuje wokal - Jimmy Cullum albo Cassandro Wilson sa prawie namacalni w pokoju :) Rewelacyjne brzmienie gitary Dire Straits albo pianina Mozdzera :) coz ... ogolnie to wszystko zaczyna grac lepiej niz wczesniej :))) i to wlasnie najbardziej cieszy i rekompensuje wlozona prace :) I jeszcze kilka fotek ...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ChUmI]

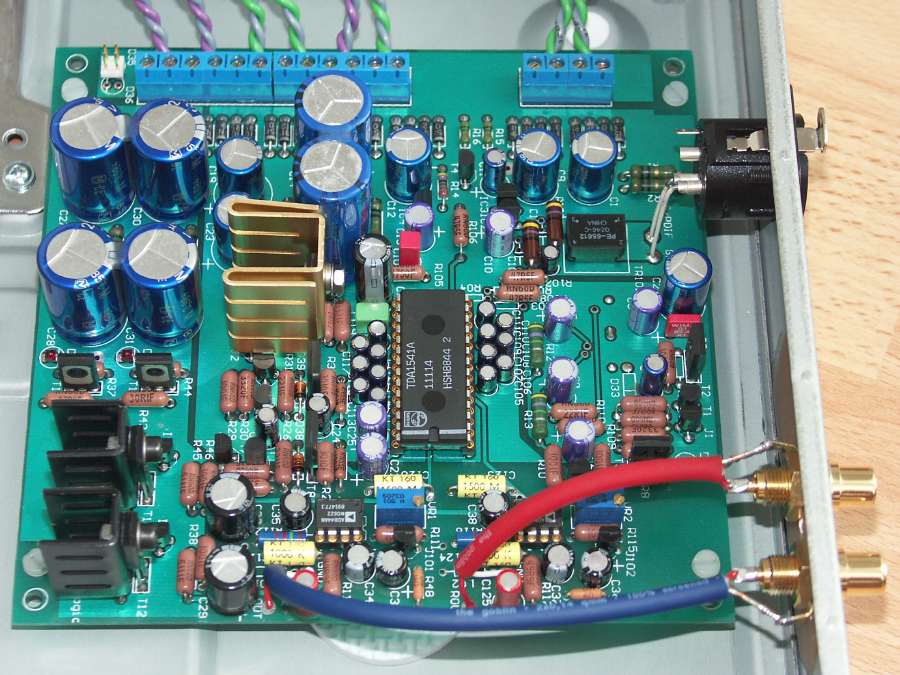

aha ... sprzet towarzyszacy odsluchom to jak zwykle wysluzony Sony DVP-NS900V (zmodyfikowany - sam juz nie wiem co zostalo oryginalne) tutaj jako naped :) wzmacniacz symetryczny na OPA1632 i LM3875 i glosniki ELAC 207.2 JET - okablowanie to Kimber 4TC i NF SommerCable Square 4 Core :) i troche fotek blizej elektroniki - to co tygryski lubia najbardziej :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[nowy11]

Chuml ten DAC z klonem Krella to dopiero uczta dla uszu.

[bodopriva]

A może nowe zamówienie udałoby się zorganizować ? bo o klonowaniu w tym wypadku to jakoś nie ma co mysleć ...

[Dzikoosek]

Jakby ktoś sie pytał to ja jestem chętny ;)

1. Dzikoosek 1szt.

[Dzikoosek]

Jakby ktoś sie pytał to ja jestem chętny ;)

1. Dzikoosek 1szt.

[Rambo]

jestem chętny na 1 szt

[Peter Daniel]

ChUmI,



Czy Twoj "DAC Petera" to ten ktory opisales kiedys na Forum? Jesli tak, to nie pisz ze jest to moj DAC, gdyz z moim DACiem ma niewiele wspolnego, jest to raczej "DAC ChUmI"

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Dzikoosek]

Może założe liste:

- Dzikoosek 1szt.

- Rambo 1szt.





Ludziska dopisywać sie :)))

[ChUmI]

Peter ~ fakt ze nie mam dokladnie takich elementow jak Ty ... racja :) Ale:



- nie chce investowac kasy w BG STD na zasilaniu bo poza tym, ze sa dosyc trudno dostepne to pisales ze roznica w brzmieniu ich oraz Panasonic FC jest nie az taka wielka - powiem Ci ze jak mialem wsadzone tutaj FC to byla kompletna porazka :) Taki zestaw kondow jak widac na plytce zagral u mnie nieporownywalnie lepiej niz FC :)



- poza tym mam Rikeny na I/V i BG-N na wejsciu, regulatory AN i MSR860 w zasilaniu, oryginalny CS8412 - wiekszosc zreszta od Ciebie :) wiec nie mysle ze DAC nie ma nic wspolnego z Twoim :)))



- idac dalej taka konfiguracja elementow zagrala niestety z regulatorami LT lepiej niz bez nich - zdecydowanie niestabilizowane zasilanie mi w tym ukladzie nie podeszlo ...



wiec mozna powiedziec ze taka konfiguracja moze byc nazwana ChUmI DAC :) Ale poza tym ze mam zamontowane regulatory napiecia to reszta jest jak w oryginale ...



Dodam ze w AYA tez nie mam na zasilaniu BG tylko w wiekszosci Rubycon ZA ktore sprawdzaja sie u mnie bardzo dobre w tym miejscu :) nie mowiac o tych duzych kondensatorach bo to w wiekszoscia Pamasonic M - czyli nic specjalnie wymyslengo ...



nowy11 ~ no moge sobie wyobrazic :) ale moj klon Krella na nowych drukach to odlegla sprawa ... kompletny brak czasu ... mam nadzieje ze zrobie go w tym roku :) ale chce sie do niego naprawde przylozyc :)

[ChUmI]

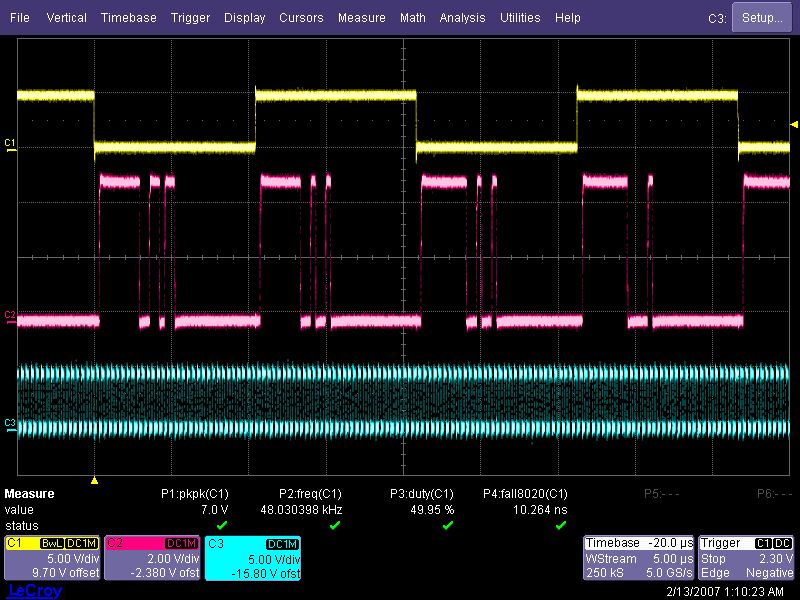

Jeszcze troche mniej audiofilskich pomiarow :) Po pierwsze musze przyznac ze jestem pod wrazeniem stabilnosci i jakosci sygnalu zegarowego 50MHz generowanego przez oscylator Crysteka dla ukladu reclockera ... widzac taki sygnal zastanawiam sie nad sesem stosowania wymyslnych ukladow zegarowych - moze lepiej zainwestowac kase w gotowy wysokiej klasy oscylator ??? dodam ze ten ktory wsadzilem do AYA to standard produkowany przez Crysteka - ciekawe jaki sygnal daja jakies bardziej wypasione oscylatory :) sygnal mierzylem bezposrednio na wyjsciu oscylatora.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ChUmI]

Jeszcze kilka slow odnosnie samego ukladu reclockera ... mimo tego ze dzwiek AYA jest bez zastrzezen jak wczesniej pisalem :) to jakos jestem do tego ukladu od strony czysto inzynierskiego podejscia troche nie do konca przekonany :( wiadomo ze clock reclockera i cyfrowego sygnalu audio (I2S) nie sa nijak zsynchronizowane ... i o to chodzi pewnie w reclockingu :) ale przez to reclocker zatrzaskujac dane I2S wprowadza co jakis czas staly jitter +20ns albo -20ns, w zaleznosci jak maja sie do siebie czestotliwosci obu sygnalow ... zastanawial sie ktos z was nad tym jak to sie ma do ukladu bez reklokera ??? Jitter jest bardzo wyraznie widoczny na oscyloskopie. Mimo ze transmisja wyglada bardzo porzadnie i czysto to po powiekszeniu widac ze zbocza drgaja o stala wartosc 20ns ... :( jasne ze przeskok zbocza wystepuje co ktorys tam takt nie caly czas ale mimo wszystko jest :) nie mam wiecej czasu zeby sie temu dokladniej przyizec i przemyslec ale moze ktos z was ma jakis pomysl jak to sie ma do dzwieku?



oczywiscie mimo tych drobnych zastrzezen pomiarowych DAC gra dalej rewelacyjnie :)))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bodopriva]

- Dzikoosek 1szt.

- Rambo 1szt.

- bodopriva 1 szt.

[Peter Daniel]

>........wiec nie mysle ze DAC nie ma nic wspolnego z Twoim :)))



Sam uklad elektryczny tego DACa (NOS 1543) trudno nazwac moim, gdyz jest to raczej zlepek kilku projektow ktore zostaly wczesniej opublikowane. A wiec filtracja zasilania jest wzorowana na pierwszym DACu Kusunokiego, bufor na wejsciu i regulatory sa zaczerpniete z trzeciego DACa Kusunokiego, receiver PLL z ukladu Monkey Sect, wartosc zasilania DACa i wartosc rezystorow I/V z DACa 47Labs, itd.



Co tu jest moje, to wartosc i typ poszczegolnych elementow, ktore byly dobierane poprzez zmudny odsluch. To ksztaltuje w duzej mierze sygnature DACa. Jesli uzyto inne czesci, lub znacznie zmieniono ich wartosci, (nie wspominajac tak drastycznych zmian jak uzycie preregulatorow), tak zbudowany DAC bedzie gral inaczej. W jakim stopniu, trudno powiedziec, bedzie to niewatpliwie zalezalo od uzytego sprzetu i predyspozycji sluchajacego. Roznica moze byc taka ze albo bedzie to nastepny uklad elektryczny ktory nie budzi wiekszych emocji, lub cos szczegolnego, pozwalajacego nam zapomnac o uzytym sprzecie i calkowitym oddaniu sie muzyce. ;-)



Wracajac do DACa Pedji, niewatpliwie warto go zbudowac i dziwie sie ze jest tak male zainteresowanie. Sam mam plytke ale jakos sie jeszcze nie zebralem aby ja zlozyc. Z jednej strony znieczeca mnie troche duza ilosc czesci ktore trzeba skompletowac, z drugiej strony mam juz jednego DACa na (dwoch) TDA1541 i jakos nie bylem nim zaskoczony. Tak czy inaczej, DAC Pedji z pewnoscia kiedys zmontuje. Jesli biedzie wiecej tak pochlebnych opinii, to moze predzej niz myslalem ;-)

[dooomin]

Witam!

Jaki jest w tej chwili koszt jednej płytki?

[ctrl+z]

- Dzikoosek 1szt.

- Rambo 1szt.

- bodopriva 1 szt.

- ctrl+z 1 szt.
