Restek Fable

[Foksik]

Tak to na razie wygląda. Jakieś uwagi?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[panterka]

Osobiście zrezygnowałbym ze wspólnego ARK, a że pojedynczych niema dałbym podwójne osobno dla + i - przy samych tranzystorach i jedno podwójne dla wyjścia.

[panterka]

I jeszcze te trzy rezystory i dioda po lewej stronie przekaźnika dałbym w pozycji pionowej, nie będzie wtedy "gardełka" na ścieżce wyjściowej.

[Foksik]

Z założenia nie ustawiam rezystorów w pionie.

Trzy osobne ARK rozważałem, stwierziłemjednak że tak będzie wygodniej i bardziej estetycznie, ale jeśli chcecie inaczej to moge przerobić.

A może by tak wogole wywalić przekaźnik na osobną płytkę z układem zabezpieczającym?

[henrykpiątek]

Trochę "rozbieranych" zdjęć Restka ale modelu Extract jest tutaj. A czy byłoby możliwe na bazie schematu Fable zrobić wersje Extrakt w postaci monobloków?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bodopriva]

Też myślałem nad wyrzuceniem przekaźnika na płytkę zabezpieczeń, a tę umieścić na tylnej ściance blisko wyjść.

Tylko, patrząc na tę płytkę nawet pasuje mi tu właśnie ten przekaźnik...



Co do radiatora - wszystkie tranzystory (jeden kanał, "+" i "-") są na jednym wspólnym radiatorze...to przecież istotne z punktu widzenia wspólnych parametrów temp., chyba tylko trudno będzie taki znaleźć

[bodopriva]

Z tego. co wiem Extract i Extent miały inne topogie (DC servo i co widać MOSFety), ale schematu niestety nie mam...

[darkfenriz]

Nie przejrzałem dokładnie płytki, ale jeśli masy są połączona jak na schemacie to klęska.

Kondensatory odsprzęgające od zasilań do masy nie mogą łączyć się z masą sygnałową w punkcie powrotu sprzężenia zwrotnego !!!

Co za porzytek z czystszego zasilania, jak wszystkie brudy idą w masę?

[A66]

Tranzystory mocy nie są za blisko siebie? Raczej jest to nie możliwe, ale Foksik dobrze zrobił łącząc równolegle rezystory w PCB A5, tu dać rezystory kolektorów 3 po 1R. A jak z zerowaniem wzmacniacza, może jest w zasilaczu wzmacniacza napięciowego.

[henrykpiątek]

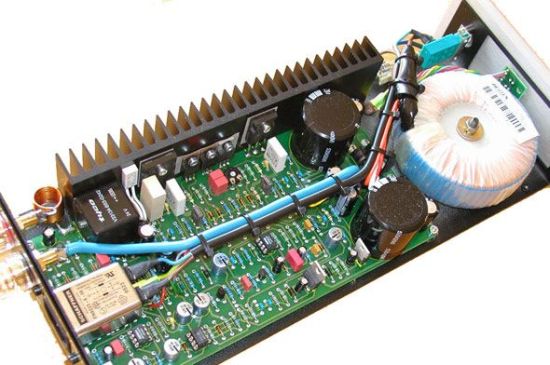

Wgląd w inną konstrukcje Restka.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[saczek_XTRM]

mam głupie pytanie, tylko mnie nie zlinczujcie...



czy z tego zdjęcia które pokazał Henryk nie wynika że ta duża ilość rezystorów będzie negatywnie wpływała na dźwięk?

[Foksik]

Powrót pętli sprzężenia jest przy wejściu sygnału i ten punkt stanowi potencjał odniesienia. Masa od kondensatorów odsprzegających łączy sie z pozostałymi ścieżkami masy na złączu zasilacza, brudy więc nie idą do sygnałówki tylko do zasilacza. Tak samo jest w oryginale więc chyba dobrze.

Miejsca na dodatkowe rezystory niestety brak.

Tranzystory mogę nieco rozsunąć, ale po co?

Będą jeszcze dwie płytki - zasilacz i zabezpieczenia. Mam tylko pytanie, czy główne kondensatory filtrujące zasilanie stopnia mocy też umieszczać na płytce zasilacza? To poważnie zwiększy rozmiary płytki, a zatem podniesie koszty.

[henrykpiątek]

Foksik, 12 Paź 2006, 01:07

No właśnie . A więc nie.

[ommundek]

Foksik,

>Tak to na razie wygląda. Jakieś uwagi?



o kurcze... dobra robota, moze nie do konca jak w oryginale ale i tak niezle...

Sprobuj moze wstawic na wyjsciu G8P.

[A66]

Foksik :Tranzystory mogę nieco rozsunąć, ale, po co? -Dla podkładek, chyba, że znajdziemy o wymiarach obudowy tranzystorów mocy lub są podwójne.

Jeżeli damy kondensatory filtrujące i cały zasilacz na jednej PCB będzie porządek w wzmacniaczu, wszystko ładnie poukładane i brak problemów z prowadzeniem masy. Jak jest w oryginale, Tensor ma na PCB, Extent nie. Fakt, cena będzie wyższa.

[Foksik]

Z opcją G8P to będzie wyglądało tak:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ommundek]

Foksik,

>Z opcją G8P to będzie wyglądało tak:



no i super...

kiedy planujesz zamawiac plytki? rozumiem, ze musi sie zebrac kilku chetnych...

[Foksik]

Muszę jeszcze zrobić płytkę zasilacza i zabezpieczeń.

A dla podkolorowania wątku fotka Restek Challenger którego kopiujemy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Yuras]

czy może mi ktoś powiedzieć jakie są wymiary orginału w/s/g

płytka jest super kiedy będzie można się zapisywać na nie

może by jeszcze wspólne zamówienie na elementy /przynajmniej niektóre/

[henrykpiątek]

Foksik, 12 Paź 2006, 13:43

>A dla podkolorowania wątku fotka Restek Challenger którego kopiujemy.

A to nie FABLE mieliśmy kopiować?

[Foksik]

Fable i Challenger mają tę samą końcówkę mocy, różnią się sekcją preampu. Challenger jest lepszy.

[Matthew]

hmm, jak to gra? ;)

[bodopriva]

Fable i Challenger, jak pisałem wyżej różnią się tylko układem przedwzmacniacza. Stopnie mocy są identyczne - z wysokością napięć zasilających, mocą, itd. włącznie.



Może powinniśmy sobie zadać pytanie, czy klonujemy też przedwzmacniacz (i w Fabel i Challenger w tej kwestii nie zachwyca), czy każdy wykorzysta tu inne rozwiązania pre.

[Jenkins]

Jestem w trakcie klonowania koncowki Restka Fable/Challenger, ale prace musialem tymczasowo zawiesic - wyjazd za granice. Koncowki sa juz kompletne, pozostal do zlozenia tylko zasilacz, przewidywany termin odpalenia poczatek stycznia :) Robie wszystko dokladnie tak jak w oryginale, pozniej przyjdzie czas na bawienie sie podmiana elementow. Jak juz gdzies pisalem raczej bym sie nie bawil w oryginalny preamp, bo nie zachwyca konstrukcja, a przede wszystkim dzwiekiem.

Pozdrawiam.

[Foksik]

Jenkins, klonowałeś Restek Graphic, może tak nowy wątek?

[Jenkins]

Moge zalozyc, tylko dopiero w grudniu jak wroce. Klonowanie tych kolumn przy obecnej polityce Dynaudio jest dosc utrudnione i kosztowne. Ale zawsze pozostaje Morel. Pozdrawiam

[Bogdan]

Ja to bym spróbował wersje z 4 tranzystorami końcowymi, ale oczywiście nie musi to być uwzglednione na tej płytce. Jestem od ręki chętny na płyteczki i szczerze powiedziawszy, nie mogę się doczekać!

[bodopriva]

Może spróbujemy przedyskutować kwestię elementów?



Rozważyć trzeba np. kwestię tranzystorów mocy - oryginały 2SC3281 i 2SA1302 są nieosiągalne. Jako zamienniki Toshiba produkuje 2SC5200/2SA1943. Tyle, że różnią się one pojemnością wyjściową (kolektor) i tym samym graniczną częstotliwością pracy...ciekawe jak to wpłynie na oscylacje ?





W kwestii płytek - już teraz deklaruję 3 komplety.

[bodopriva]

W rozmowie z North Service ustaliłem, że otrzymują bezpośrednio z Onkyo oryginalne 2SC5200/2SA1943 z Toshiby już sparowane. W sklepie internetowym da się zamówić wersję "pary sparowane" i "tranzystory luzem" -i jest różnica w cenie.

Cena, jak na oryginały nie jest chyba duża - 9,20 zł/sztuka - jeśli uwzględnić, że nie trzeba kupować dużych ilości do znalezienia identycznych par.



Zamówiłem na próbę, jak przyjdą to się pomierzy.

[Bogdan]

No to chyba czas zamawiać płytki? Sugerowałbym grubość miedzi minimum 70 um.
