przepis na udane PCB DIY

[jacekw]

>saczek_xtrm

spróbuj odrywać folię na gorąco, ja tak robię ze zwykłą folią z punktu xero, daje to lepsze efekty niż na zimno

[saczek_XTRM]

>>jacekw, 4 Gru 2006, 17:55



nic z tego, wyszło jeszcze gorzej - większość tonera została na folii, zeszła tylko wierzchnia warstwa

[DooH]

>>saczek

a czemu nie robisz na papierze?

[saczek_XTRM]

>>DooH, 4 Gru 2006, 18:35



Chciałem sprawdzić tę folię. Powiem szczerze że wolałbym gdyby to "działało" na folii tak samo dobrze jak na papierze - mam problem ze znalezieniem miejsca na drukowanie/xero na papierze kredowym (mam dosyć daleko, bo bliżej nic nie ma, a laser jak na złość coś się schrzanił :/)

[bartsx]

juz wczesniej to pisalem i mysle ze to jest problem. jak odbijasz na ksero to musi byc w miare dobry toner. jak drukujesz na laserowce to musi byc 1200x1200 dpi. walczylem z tym tez. jak uzyje dobrej drukarki to kazda plytka mi wychodzi dobrze na slabszej drukarce sa powazne podtrawienia --robie na papierze, zwykla kredowka taka chyba za 10-15 zl za 100 kartek ze sklepu szkolnego.



pozdrawiam

[stmaniak]

ja wycinam scieżki na ploteze tnacym z foli zamoprzylepnych i wychodzi rewelacyjnie.

jedyny problem (nie dla mnie) to przygotowanie w corelu

[msfalcon]

saczek_XTRM - dawno temu kiedy jeszcze stosowałem folię, pamiętam, że po prasowaniu i schłodzeniu płytki dobrze było włożyć ją jeszcze na moment do zamrażalki, wówczas z zimnej folia lepiej schodziła nie odrywając ścieżek. Jednak i tak uważam, że "sekret" tkwi w nabraniu wprawy przy "prasowaniu". Co do drukarki, to 600dpi spokojnie starcza - np. ze starej laserówki 600dpi HP wychodzą bardzo dobrze płytki (przy użyciu papieru, bo folii już od dawna nie stosuję).

[saczek_XTRM]

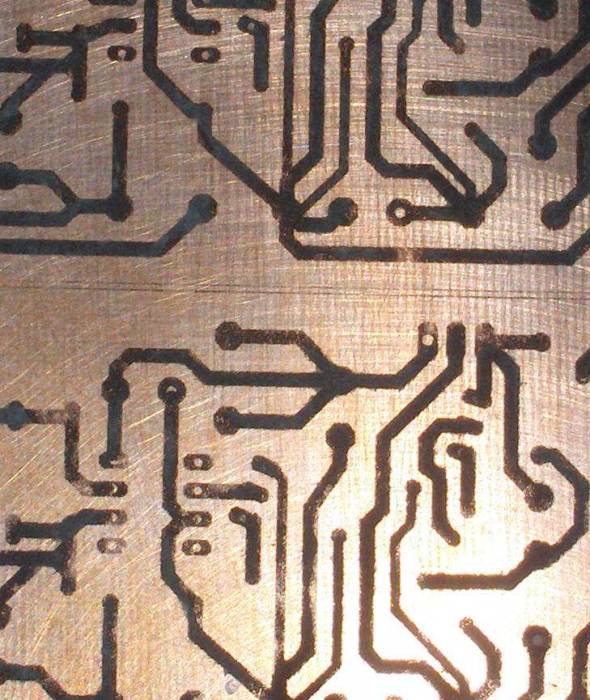

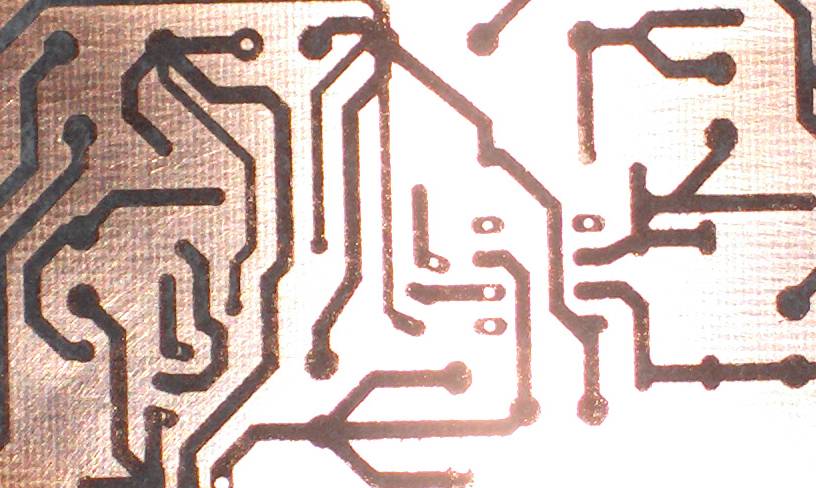

no dobra perypetii ciąg dalszy - tym razem na papierze kredowym, drukarka 1200dpi... na pierwszej focie jest już w miarę, reszta płytek (większy format) już tak dobrze nie poszła.. Nie wiem może za krótko "prasuję"? Zajmuje mi to ok 2-3min

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[josef]

coś jest nie tak - po prasowaniu ścieżki nie powinny mieć jakichkolwiek ubytków - na laminacie ma być idealne odbicie tego co na papierze

[kameleon]

Ściezki na płytce po wyschnięciu powinny miec kolor jasnoszary (prawie biały)

Powinien zostać toner z zatopoioną warstwą kredy

[kameleon]

Na papierze nie powinno być tonera (wszystko na płytce)

[utopia]

robiłem na folii niestety niewychodziło idelanie , teraz drukuję na "babskich "gazetach im cieńszy papier tym lepszy byle był taki co sie "gonieda w kiblu uzyc bo siem ślizga i rękę można zwichnąc"jak gadał mój bosman w woju . Drukuję na laserówce HP1010 -niejest to rewelacja ale wychodza nawet sciezki miedzy nogami scalaków . potem żelazko i woda czasem zostawiam nawet na godzine -papier praktycznie sam odchodzi . radzę sprobowac.na folie szkoda kasy

[Dzikoosek]

Zagam może głupie pytanie, ale chce mieć pewność...

Drukujesz na babskich gazetkach, ale na ich jakiś białych przestrzniach stron

czy jak leci ... po reklamach i modelkach ... ????

[nowy11]

>saczek_XTRM

Laminat przetrzej na mokro papierem wodnym o gradacji 600. Potem odtłuść, najlepiej acetonem (nie zmywaczem do paznokci) i nie dotykaj już palcami miedzi. To samo z wydrukiem - nie dotykaj palcami tonera na papierze. Ja prasuję żelazkiem na zakresie pomiędzy dwie a trzy kropki - bliżej trzech, to musisz sam ustalić, żelazka są różne. Po wyprasowaniu dobrze odmocz papier i delikatnie usuń reasztki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[utopia]

drukuję na wszystkim , wydawało mi sie że powinienem na białym ale farba drukarska to nie toner . zdziwiłem się jak to kiedys przeczytałem ,spróbowałem i nieszukam dalej .



- niema głupich pytań sa tylko głupie odpowiedzi. Ci co mówia że ktoś zadał głupie pytanie najczęściej chowaja za tym własną niewiedzę . drukuj na modelkach płytki będą bardziej sexowne (zart oczywiscie)

[_igod_]

Na stronach z gazet bym nie drukował, bardzo trudno się to odrywa.



Najlepszy papier kredowy, czym bardziej "śliśki" tym lepiej.





Na tych zdjęciach ewidentnie za którki czas prasowania lub za mały docisk.



Najprostsza metoda: papier kredowy, temperatura maksymalna i duży docisc, 2-3 minuty. Potem bierzemy szmatke i "jeździemy" po płytce aby docisnąć toner do laminatu w każdym miejscu. 10 minut moczenia i MUSI wyjść. Po prostu próbuj, za pierwszym razem nigdy nie wychodzi.

[saczek_XTRM]

Kurcze no nie wiem w czym problem. Płytkę docinam, przecieram pod wodą papierem wodnym o granulacji 600, myję CIFem, potem płynem do mycia naczyń, wycieram. Czekam z 5 min żeby dobrze podeschła (w czasie czynności nie dotykam powierzchni miedzi palcami) i przygotowuję już dalej normalnie żelazko. Może w nim tkwi problem? Nie wiem gdzie ono ma te 160'...

[utopia]

-igod- mi własnie źle wychodziło na kredowym a na cienkim gazetowcu ideał .. myslę ze znaczenie ma tutaj też grubośc papieru i grubośc laminatu .. gazetowca w zasadzie niemusze nawet dociskac -samo sie klei potem tylko dla swietego spokoju raz jade szmatką po wszystkim by mieć pewnośc

[saczek_XTRM]

aha, ta lepsza płytka wyszła mi właśnie gdy żelazko miałem ustawione bliżej 2, te gorsze bliżej 3, ale jaka temp odpowiada 2 to nie wiem, może to być nawet i w okolicach 200'C..

[saczek_XTRM]

>>Igod



grzejesz na maxa płytkę a potem zdjemujesz ją z żelazka i dopiero "jeździsz" szmatką?

[utopia]

co to za płyn do naczyń? niektóre maja dodawane balsamy czy inne babskie mazidła dla ochrony skóryja lecę kostka podobną do seno poliblock potem aceton i druk..wazne by niemacać płytki

[_igod_]

Kiedys napisalem cos takiego:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dj_zibi]

Hm ja robie tak:) Myje płytke w płynie do naczyć. Drucikiem do anczyć ale delikatnie. nastepnie woda z octem spirytusowym. Płukam gorącą wodą. Kolega polecił mi odtłuszczać ziemniakiem:) Skutek pozytywny. Prasowanie przez szmatke. Na max temperaturce. CPB wychodzi ideał. Aha Papier kredowy moczę w ciepłej wodzie. Koło godziny.

[saczek_XTRM]

noooo udało się :) ... temperatura na żelazku na pozycji 2, co odpowiada temp ok 120'C (!!) zmierzyłem ją miernikiem, więc jest na pewno taka (dla 160'C odpowiada zakres 3), docisk umiarkowany, ok 10-15 min moczenia. Czasami jeszcze (na krawędziach) coś się schrzani (pomimo że zwracam na nie szczególną uwagę) ale to już raczej dopieszczenie :)



>>dj_zibi



tak jeszcze nie próbowałem, więc pewnie przy najbliższej okazji :)

[senicz]

chyba lepszy jest positiv? a jak nim sie robi? kupilem na allegro drukarke laserowa 1200dpi czy wystarczy?

[saczek_XTRM]

>>senicz



na pewno laserową..?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Ja tam widzę atramentową...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[senicz]

czyz bym sie pomylil? tak naprawde chce zrobic tak- cienka folie Cu osikam tuszemw plujce a potem przykleje na zywice do plytki szklanej - laminatu i wytrawie. Dorze mysle?

[saczek_XTRM]

>>Senicz



ja tam cienko to widzę, bo:



1) tusz się "rozleje" przy odciskaniu

2) nie wiem czy będzie odporny na środek trawiący

3) nie da się całego atramentu z folii przenieść na laminat ...



ale jak Ci się uda, to pokaż jaki efekt udało się uzyskać

Powodzenia

[bodo_z]

Senicz

[senicz]

ja nic nie bede przenosil na tej folii co ja zadrukuje bede mial sciezki i ja wlasnie przykleje do laminatu bez cu. Tylko tusz musze wstawic taki jak do wizytuwek drukowania?
