DAC Kustagon The First mkII

[zoltar7]

wojtekr, 14 Sie 2007, 16:17



>Jestem w trakcie składania, może jeszcze jakieś opinie?



Wojtekr możesz sobie odpuścić pojemności typu 4700uF w tym DAC spokojnie wystarczą pojemności 2200uF, a przy opampach możesz dać nawet 470uF (np Elna Cerafin, ja dałem 1000uF Elna Slimic - tak się chyba nazywają ;-)





Posłuchałem swojego DAC z Pioneerem PD-S505 (prawie nie grzebanym ma tylko prototypowe dodatkowe zasilanie części cyfrowej oddzielone od zasilacza firmowego który obecnie zasila tylko stopień analogowy i mechanikę, oraz mający dorobione wyjście koaksjalne) i muszę przyznać, że różnica między samym PD-S505 a PD-S505 pracującym jako quasitransport z DAC Kustagon jest bardzo duża. Poprawił się dźwięk w każdym aspekcie, a tzw. pozorna lokalizacja źródeł to przepaść.

[magazynier]

A z jakimś innym DAC ktoś porównywał ten.

Jeszcze jakby porządny napęd zdobyć ...

[zoltar7]

magazynier, 17 Sie 2007, 07:45



>A z jakimś innym DAC ktoś porównywał ten.

>Jeszcze jakby porządny napęd zdobyć ...



Ja mam do dyspozycji tylko Pioneera PD-S505 i NADa C542 i tylko z takimi urządzeniami mogłem porównać mój DAC, w każdym bądź razie NAD C542 (zrobiony na BB PMC1732) gra gorzej od DAC Kustagon (i myślę że głównym powodem jest to że Kustagon ma dobrze zaprojektowane zasilanie), nie jest to różnica kolosalna, ale jest... Pioneer w ogóle nie ma szans. Co do napędu, czy lepiej powiedzieć transportu, to wydaje mi się, że w ogóle ma to drugorzędne znaczenie, pod warunkiem, że transport ma dobry zegar (np. przebieg sygnału ma odpowiednie zbocza itd.) i odpowiednie zasilanie, reasumując każdy przyzwoity CDek po modyfikacji zasilania (jeśli jest to konieczne) i dodaniu precyzyjnego zegara oraz ew. wyjścia koaksjalnego powinien wzupełności wystarczyć jako transport.

[zoltar7]

Dziś porównałem DAC Kustagon pracujący z Pioneerem PD-S505 (lekko zmodyfikowanym) jako transport z pięknym cedekiem Marantzem CD-40 (TDA 1541A, stan oryginalny tj. nie był modyfikowany)... Marantz nie miał szans :(

[wojtekr]

Waldi_06

daj znać w kwestii tych płytek.

dzieki

w

[wojtekr]

Doszły, dzięki

[wojtekr]

Witam,

gdzie kupowaliście BUF634?

[zoltar7]

wojtekr, 23 Sie 2007, 17:13



>Witam,

>gdzie kupowaliście BUF634?





W TME... ale chyba można dać tam inne tańcze operacyjniaki... np. AD825 (nie próbowałem ;-)

[Foksik]

BUF to nie jest wzmacniacz operacyjny i nie można go wprost takim zastąpić.

[Sds12]

Właśnie po kilkunocnej walce odpaliłem swojego kustagona



uparta bestia nie chciala wydać z siebie dźwięku poza zmodulowanym szumem zresztą bardzo cichym



problem polegal na braku kontaktu pinu 18 CS 1814 z masą

niewiem czy to mój błąd w lutowaniu SMD czy błąd na płytce

niech ktoś to sprwadzi na swojej płytce



teraz mój DAC odpala natychmiast po włączeniu prądu.....



Na początek używam jako transport CD Kenwood DP-4030

[wojtekr]

witam,

jakie ma znaczenie jakość kond 100nf, można dać czerwone wimy?

[zoltar7]

Sds12, 23 Sie 2007, 23:01



>teraz mój DAC odpala natychmiast po włączeniu prądu.....



Ciekawe bo mój "rozgrzewa się" przez 1-2 minuty (Zybel donosił że jego też) ?

Opisz trochę swój DAC, jak rozwiązałeś zasilanie, jakie kondensatory gdzie dałeś... a najlepiej zilustruj to zdjęciami. No i dwa jaki wrażenia odsłuchowe ?

[Karmaj]

>Foksik

Co się dzieje z płytkami zasilacza? Produkują się już?

Dla przypomnienia, lista chętnych na PCB pod zasilacz:

1. Waldi_06 3szt

2. Karmaj 2szt

3. SDS12 2szt

4. Zybel 1szt

5. Matthew 1szt

6. Yogi 1szt

7. Rambo 1szt

8. Rick 2szt

9. Zorro 1szt

10. CASKP 2szt

11. wstach 1szt

12. grip 1szt

13. ctrl+z 1szt

14. crossover64 2szt.

15. hessus 1szt

[Sds12]

fotki jutro popstrykam...



zbudowany jest z elementów pochodzących z grupowego zamówienia

zasilanie narazie prowizorycznie na plytkach Detoma diody "szybkiego" i kondensatory Philipsa BC

transformator z zamówienia

na plytce DAC'a Nippony LXY i FC zgodnie z zwykazem





pierwsze wrażenia odsłuchowe... chym....

niestety dziś to nie wiele mogę sobię posluchać

ale tak po cichutku



chyba polubie Szopen.....



w porownaniu do Kenwooda to zupełnie innna muzyka pelna szczegułów i wybrzmiewających dźwiękow,

wreszcie ten fortepian stoi na środku pokoju



jutro podpinam Pionieera i może jeszcze Akai CD-55

ciekawe jak to zagra z Live'em mojego kompa?



zdrufko panowie...

[zoltar7]

A jakie opampy... ?

[Sds12]

Obiecane zdjęcia



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





wersja jak najbardziej rozwojowa więc jeszcze wiele zostało do zrobienia....



obudowa jest z starego tunera satelitarnego odpowiedni kawalek alu na font już się produkuje......



mam tez trafo z tego tunera więc nie omieszkam go tam choć na chwilkę podłonczyć..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Sds12]

I potwierdzam z całą stanowczością:

DAC odpala max 0,5s od wlonczenia napięcia

ale tyle to chyba trwa synchronizacja bo dioda też zapala się z po takim czasie

dioda zasilania natychmiast.



sprawdzał ktoś połączenie pinow 17,18,23 CS8412 zesobą nawzajem i do masy?



u mnie ten trik rozwiązał problem.



mam kilka pytań:

1) gdzie najlepiej podłączyć obudowę z masą?

2) jak podłonczyć ekran trafa? może najlepiej w gwiazdę do masy i do kondesatorow plytki zasilacza

3

4) czy u was opampy też są lekko ciepłe BUF'y nawet troche bardziej

[wojtekr]

SDS2 jakich użyłeś kondów 100nf? Gdzie się kupuje zielone wimy?

[Sds12]

prawde powiedziawszy to nie wiem

chyba w rezystory.pl



trza by Waldi_06' ego podpytac on zamawiał je dla wszystkich...



jak chcesz to ci dwa odpale gratis bo ja dostałem 4szt 390pF

[zoltar7]

Sds12, 24 Sie 2007, 22:18



Widzę że nie założyłeś radiatorków na LM zasialające opampy ja założyłem bo się dość grzeją, co ciekawe u mnie są też ciepłe kondensatory C5 i C12 (u mnie są to Elny Silmic 1000uF/50V) nie sprawdzałem czy się grzeją opampy (może jutro sprawdzę bo muszę zdjąć obudowę).

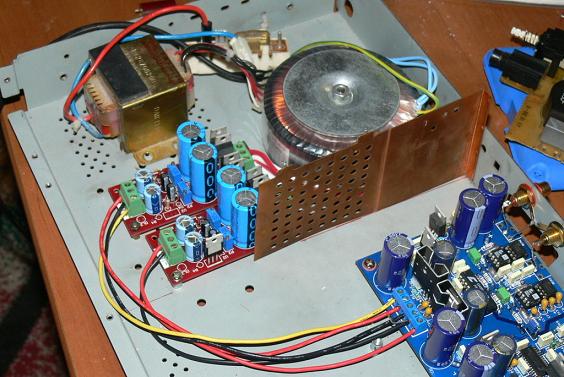

Pozwoliłem sobie w kleić tu dwa z twoich zdjęć, po co jest ten drugi transformator ???

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

Wimy zostały kupione w TME.

W rezystory.pl kupiłem rezystory i kondy do filtra.

[zoltar7]

Sds12, 24 Sie 2007, 22:18



Sds12 a czy twój kondensator C45 to jest 47nF czy 100nF ?

[Sds12]

radiatorki juz pozakładałem wszystkie

ja nie wyczuwam żeby się u mnie jakieś kondensatory grzały



te drugie trafo pochodzi z tej obudowy od tunera

napięcia ma symetryczne i o odpowiedniej wartości wiec

grzechem byloby nie podlonczyć go i posłuchać czy coś się zmieni



myślę że lepiej było by go dać do zasilania anlogu

bo to trafo ma dwa napięcia 7v i 16V więc nie będzie grzania stabilizatorów



ale muszę się najpier uporać z pracami mechanicznymi:

montaż gniazda z filtrem sieciowym bezpieczniki ekrany miedziane itp:



wogóle to ta obudowa miała być tak chwilowo ale coraz bardziej mi sie podoba



dziś obsłuchuję Harriet Tubman na PD-S505

i znów nowe wrażenia:

[Sds12]

zoltar7, 24 Sie 2007, 23:08



>Sds12 a czy twój kondensator C45 to jest 47nF czy 100nF ?



według wykazu elementów 47nF

[zoltar7]

Sds12, 24 Sie 2007, 23:15



>dziś obsłuchuję Harriet Tubman na PD-S505



To znaczy że dorobiłeś wyjście koaksjalne do PD-S505 ?

[zoltar7]

Właściwie to powstaje pytanie jaki CDek przerobić na transport do Kustagona ???



Ja na razie kupiłem kilka używanych CDeków na allegro aby coś wybrać :-))

(Marantza C40 - nie nadaje sie na transport ale zostanie do tuningu; czekam na Marantza C53 i Philipsa CD750, wydaje mi się że Marantz C53 się nada jest dość nowoczesny i ma niedrogi mechanizm CDM 12.1), mam też mojego starego PD-S505 (jest ze mną od nowości i też będzie miał opcję pracy jako transport).

[Sds12]

z pionka tak po partyzancku podlutowałem kawałek kabelka z wtyczką RCA pod wyjście cyfrowe

ale tylko jakieś 25cm jak miałem 1,5m kabelek to nie bylo synchronizacji...



niestety w Akiku po przesluchaniu jednej płyty laser wyciągnol kopyta

zresztą już dawno padal ale teraz to już nawet nie da się go podkręcić



jak sie uporam z montażem DAC'a to poskładam pewnie coś na kształt twojego układu do pionka

i zegar jeszcze musze tam zaaplikować.

[zoltar7]

Sds12 wiesz zwrócono mi uwagę (sam tego nie wymyśliłem), że w twoim DAC jest nieprawidłowo podłączone wyjście koaksjalne, bezpieczniej byłoby użyć kabla falowego 75Ohm zamiast tych sztywnych drucików. Ja nie krytykuję tylko niosę pomoc?

[Sds12]

spoko pisałem że to wersja mocno rozwojowa więc jeszcze się tam wiele wydaży....

jestem niezmiernie wdzięczny za konstruktywne uwagi ...w końcu to jeden z moich pierszych projektów

napewnow końcu wlutuje tam kawałek kabelka ekranowanego



ale dopiero jak się uporam z wylożeniem tej obudowy od wewnątrz blachą miedzianą

tam na jednej fotce były nawet przymiarki...





jak uważacie panowie gdzie najlepiej podłączyć puszkę do masy?

koło gniazd wyjściowych czy może lepiej kolo kondensatorów zasilaka

[wojtekr]

Witam,

będę wdzięczny za każdy komentarz. Głównie chodzi mi o wybór elementów.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
