    Witam.

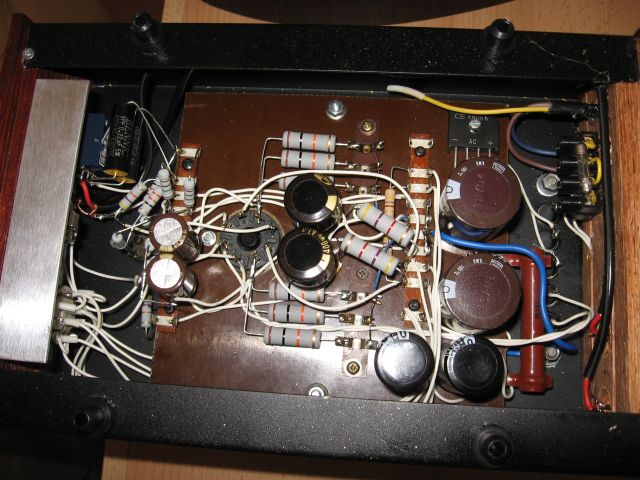

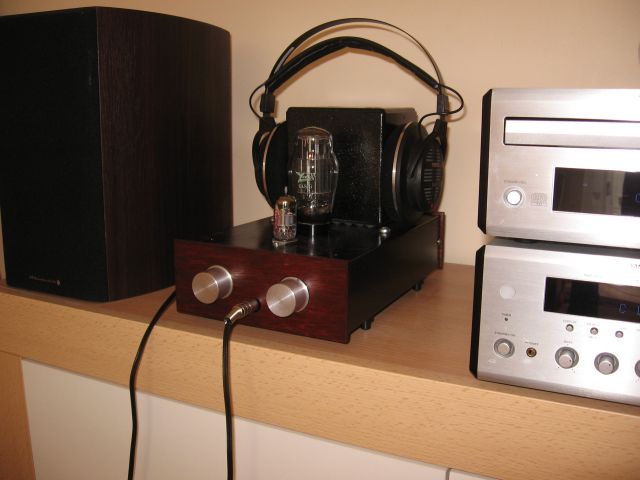

    Dzisiaj odpaliłem swój nowy/ręcznie robiony wzmacniacz słuchawkowy.

    Projekt Andrea Ciuffoli na lampie as7g z moją zmianą polegającą na dodaniu kondensatora

    wejściowego 220nF. Włączyłem go pomiędzy potencjometr a rezystor we. domykając 1M do masy.

    W celu uproszczenia ukladu zasilania zastosowałem przełącznik obrotowy, 3 położenia.

    W położeniu 2 zasilany jest ukł.żarzenia i zwierany obwód anodowy od str. lampy.

    W położeniu 3 jest podane żarzenie i Ua do lamp.

    W tej sytuacji nie jest potrzebny żaden układ opóźniający, poprostu przekręcamy razi czekamy aż

    lampki się nagrzeją i przekręcamy drugi raz i mamy Ua na lampach. Wyłączamy odwrotnie.

    Do tematu jeszcze wrócę bo chciałbym trochę wygrzać układ i pomierzyć kilka parametrów,

    dam wtedy schemat i wyniki pomiarów -ale to dużo później bo nie mam czasu.

    Na zakończenie chciałbym obalić mit konieczności żarzenia napięciem stałym.

    U mnie jest wszystko na żywca podpięte do trafo i nie brumi.

    Całkowita cisza.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    post-11184-100007311 1186386052_thumb.jpg

    post-11184-100007312 1186386052_thumb.jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    https://www.audiostereo.pl/topic/35232-wzmacniacz-s%C5%82uchawkowy-teraz-mam/
    Udostępnij na innych stronach
    parafka Uczeń

    parafka

    Opublikowano
    • Autor
    Opublikowano

    -pomyłka autorem jest Aren van Waarde

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    parafka Uczeń

    parafka

    Opublikowano
    • Autor
    Opublikowano

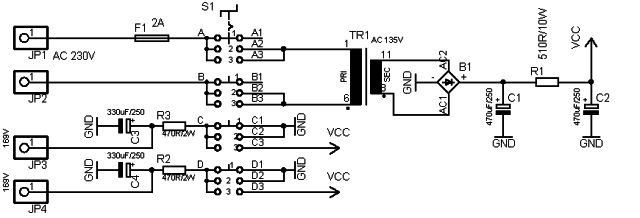

    Oto schematy. W zasilaczu zapomiałem domalować uzwojenie żarzenia.



    Trochę pomiarów. Nie robiłem wg. norm tylko ot tak sobie aby się zorientować co wyjdzie.

    Pomiar PS ; pot=0 bez sygnalu

    wynik -54dB na 560 Ohm



    Pomiar mocy

    Uwel=1Vrms Uwy=7,1V P=126mV/560 Ohm dalej zaczyna się psuć sinusoida

    Uwep=1Vrms Uwy=8,6V P=130mV/560 Ohm



    HARMONICZNE

    -pomiar dla 10mW Uwe=1Vrms Uwy=2,37V

    dwa kanały



    1kHz +11,0dB +11,0dB

    2KhZ -28,5dB -23,0dB

    3kHz -31,5dB -32,5dB

    4kHz -44,5dB -43,5dB

    5kHz -47,0dB -47,0dB



    Widać bardzo ładne uwypuklenie parzystych harmonicznych



    Pasmo

    -obserwacja na oscyloskopie zmniejszenie obrazu napięcia z 6 na 4 kratki 1V/dz

    wynik 10Hz-140kHz

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    post-11184-100007225 1186481881_thumb.jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • 3 lata później...
    kuty Poszukiwacz

    kuty

    Opublikowano
    Opublikowano

    chyba sobie złoże ten słuchawkowiec,tylko czy on jest dedykowany tylko do wysokoomowych słuchawek? i jak gra,dzwięk?



    Ze schematu wynika że budowa nię jest trudna,nie wiem jak w praktyce:)

    MystiQ Uczeń

    MystiQ

    Opublikowano
    Opublikowano

    Haha. Kuty, Twój ostatni post jest genialny :D Podkreśliłeś sam swoją nieudolność i brak kultury. Swoją drogą ktoś, kto opisuje się jako 'sk***iel' nie budzi szacunku wśród ludzi. Jeśli chciałeś podkreślić jaki jesteś zdecydowany i osiągasz zawsze coś czego się podjąłeś, to uwierz mi, są inne sposoby na opisanie tych cech. Utworzenie nowych profili na AS nic Ci nie da. Jeden gest admina i Twoje poczynania mogą zostać natychmiast ukrócone.

    kuty Poszukiwacz

    kuty

    Opublikowano
    Opublikowano

    ZApomnieliście koledzy że telefonie komórkową mam w jednym małym paluszku,i dynamiczne IP oraz telefon na karte+UMTS i admin może mnie cmoknąć tam gdzie słońce nie dochodzi,i żeby się nawet zesrał to nie będzie wiadomo że to ja:)
