robimy shigaraki transport / CD Flatfish

[rekin]

>Bacek

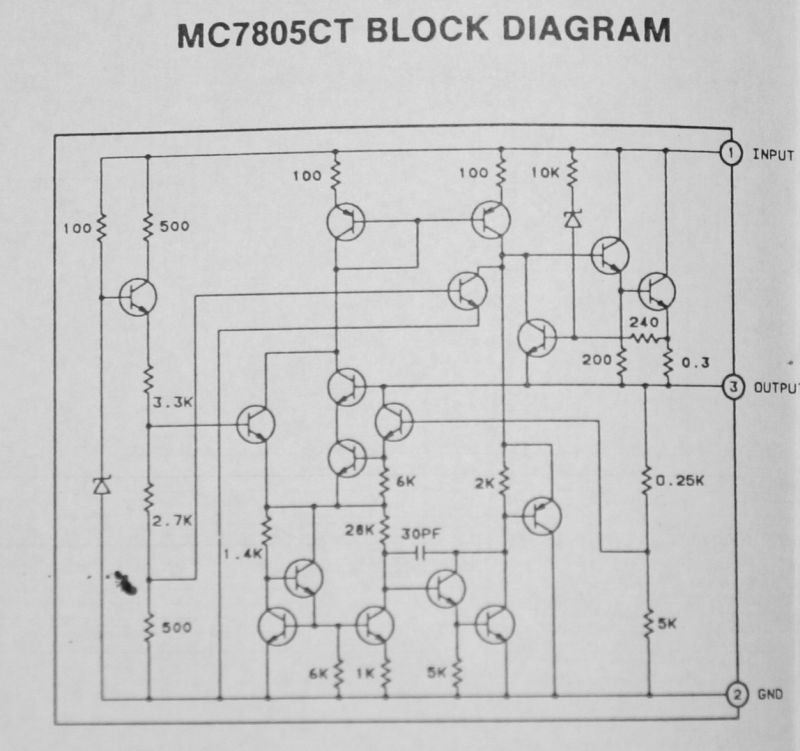

Nie wiem, czy coś to Tobie powie, ale masz dla przykładu budowę 78xx.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bacek]

Na pierwszy rzut oka wygląda inaczej, w każdym razie też jest dzielnik na rezystorach i nic tego 5K czy r7 już nie zmniejszy.

[Bacek]

No ale w końcu sam mówiłem żeby overkilla nie robić na pierwszym stopniu, a skupić się na płytce i chyba mnie trochę poniosło w innym kierunku.

[Bacek]

No dobra ostatni raz.



Można jeszcze LT1086. Trochę inna budowa od LM317 więc może nie będzie mu przeszkadzać niskoimpedancyjny cap na wyjściu, Low Dropout. Kilka pochlebnych opinii o 5V wersji słyszałem. Jest w TME, dość drogi ale na jedną sztukę można się wykosztować. Mam coś w zaległościach w TME to poproszę żeby mi go dołożyli do nich.

[marekG]

hmmm, mozna z zenerka 6.8, i zwykla dioda , zrobic 8.7V.... tylko czy to nie bedzie za duzo?

[zorro]

Klonik śmiga bez problemu na 8V , zresztą taka jest informacja na PCB serva .

Zrobiłem dwa różne zasilacze własnie na 8V .

Jeśli przy tym napięciu coś jest nie tak to wskazywałoby to na usterkę.

[Matthew]

ochłonąłem po poskładaniu tego i sluchajcie nie gra mi to... :/

dałem 11V z trafa, wywaliłem ferryty, nadal koc na górze i cyfrowy dźwięk, brak zycia :/

[jurek1]

A już miałem nadzieję że szykuje się jakaś alternatywa dla mojego CDM1

[Matthew]

może jakiś czeski błąd robie... nie wiem, może LT1084 nie nadaje się.... ale brak plastyki w dźwięku, sztuczne to takie troche..

[marekG]

jakie masz wyjscie matthew? czy zmieniles kwarc...



Podajesz na plytke 11V ?



ja tam narazie tez niejestem zachwycony,



co do dzielnika rezystancyjnego to do rezystora 360ohm powinen byc rezystor do masy ok 95 ohm.....



ja bede probowal buforowanego wyjscia z trafkiem 1:5, oraz konieczie montaz kwarcu (niestety nie mam zegarka....)



Pozdrawiam...

[Matthew]

nie, z trafa mam 11V na stabilizator i ustawione 8,4V ;)



rezystory w spdif mam 200 i 75



no kwarc może wlutuję jutro

[CASKP]

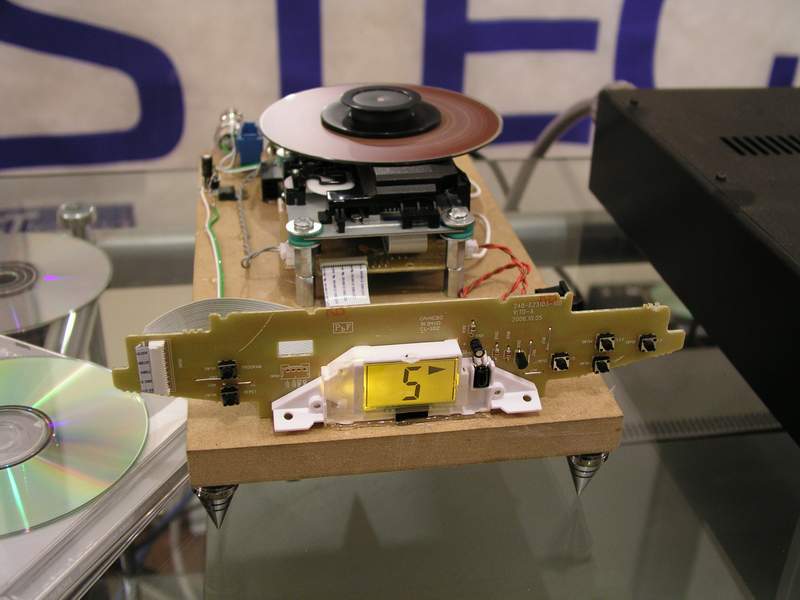

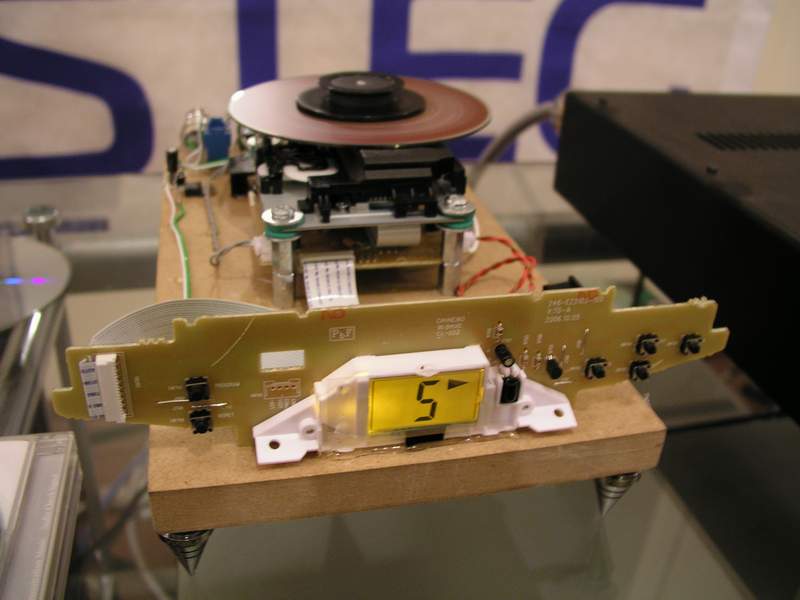

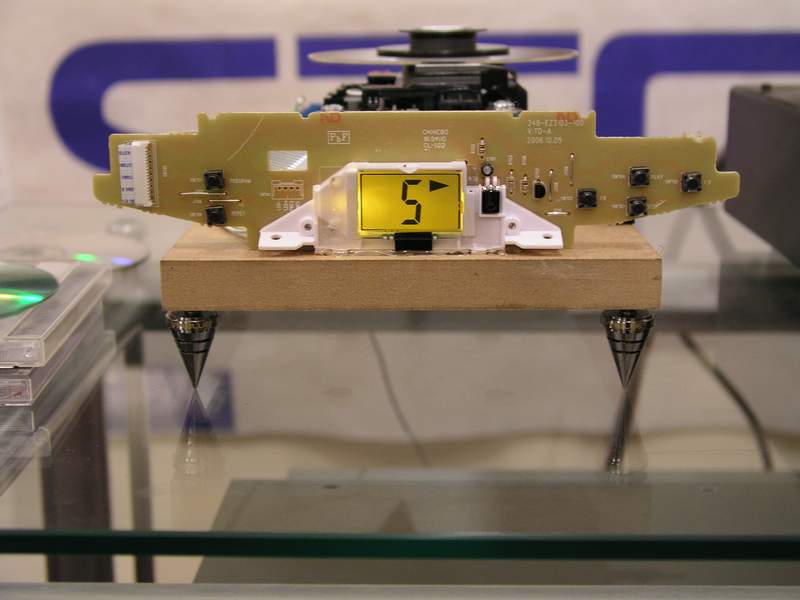

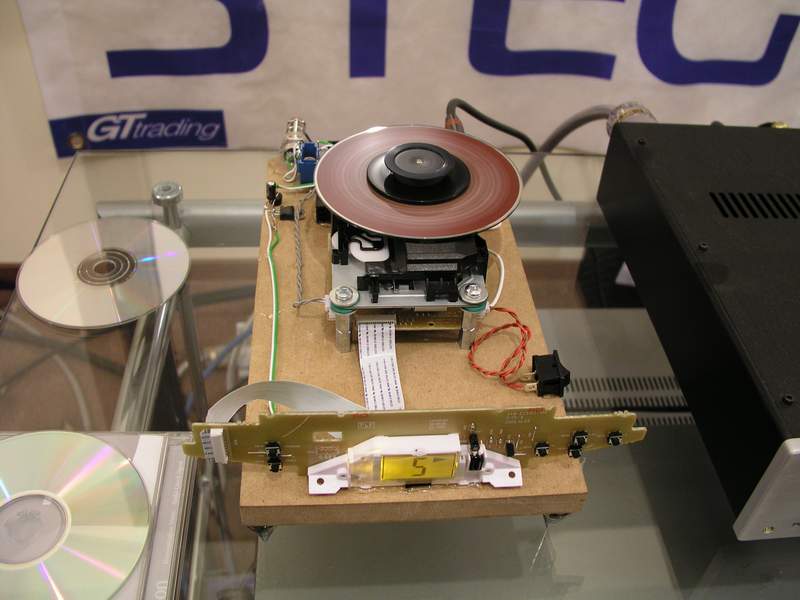

Klonik uruchomiony ....



Na razie - bez clock'a ...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[CASKP]

cd ..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[CASKP]

cd ..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rekin]

To jak Panowie - gra to, czy nie? Zakupiłem dzisiaj również to "cacko" dla zabawy, ale chyba z rozbiórką poczekam na jakiś miarodajny odsłuch. Jeśli nie spełni moich oczekiwać, to oddam komuś z rodzinki, albo zataszczę na działkę. Jeśli ktoś z okolic Poznania miałby coś takiego poskładane, to z chęcią się wproszę posłuchać :)

[CASKP]

Pierwsze takty - i jest ciekawie ...



Poczekam aż to "coś" dostanie troche prądu - z akku ;]



Jutro chyba wygrzebie clock z starego marantz'a

[marekG]

CASKP



co tam masz na zasilaniu?

[Matthew]

czy kondy do kwarca mogę dać 10p?? akurat mam takie silver mica :/

[CASKP]

W zasiłce siedzi LM 7808 + kedziory 2 x 1000 uF/50V Black Gate - na wyjściu 2 x 4,7 uf/50 V Black Gate. Oprócz tego druga mała zasiłka do podświetlenia - nie wytrzymałem :P

[CASKP]

Aaaa i mostek na mur'kach

[shark700]

Najbardziej z tych Shigaklonów podobają mi się te "kolorowe" kondy w zasilaczach przewyższające ceną sam napęd, mówiąc wprost hi-end kondensatorów.

[Matthew]

postawiłem całośc na amortyzatorach od Cariocki z allegro, jest lepiej, w sumie przestrzeń super, na abuse to death dźwięki się pchają z tyłu niemalże.. no ale ta cyfrowość :/ wrrr, walczymy..

[shark700]

Matthew

Cyfrowość dźwięku pewnie jest spowodowana zakłóceniami z napędu przenoszącymi się na przetwornik popracuj nad zasilaniem lub dołóż trafko SPDIF jak masz.

[Matthew]

hmm no mam, Pulse eng..

[Yogi]

moja finalna przed obudowaniem wersja, nie chce mi się grzebać bo gra świetnie (tak mówię ale oczywiście wiem że już jutro coś poprawię) ... wybaczcie aku do zegara, no ni emogłem wytrzymać ;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

w nosdacku jest kond na wejściu, czy to ma sen bym dawał kond na wyjściu cyfry w napędzie?

[marekG]

matthew, jesli dasz trafo to wypadalo by dac konda....



Yogi, opisz jesli mozesz co zrobiles (krotko w punktach ;) )

[Matthew]

może chłopakom to gra bo mają inne DAC'i... nosdac jest bardzo czuły na transport, nejlepiej w sumie gdzie mojego nosdac'a słuchałm to z Krellem KPS-20i

[Ryszard_wpl]

Yogi, 12 Paź 2007, 20:56



>moja finalna przed obudowaniem wersja, nie chce mi się grzebać bo gra świetnie



To jest chyba trafne określenie - mnie też się świetnie tego słucha i nie chce się przełączać na drugi transport aby porównać. Głupio bo przecież goniąc zajączka trzeba się upewniać czy gonimy tego co trzeba.



Matthew - jak na razie jest super.



(tak mówię ale oczywiście wiem że już jutro coś poprawię) ... wybaczcie aku do zegara, no nie mogłem wytrzymać ;-)

To akurat bardzo dobry pomysł - kompletnie eliminujesz problem masy i pętli masy.

[Matthew]

Ryszard a podłącz nosdac'a... bo chyba na Audionocie słuchasz?
