Zrobiłem fotki z książki pana Macieja Feszczuka "Wzmacniacze elektroakustyczne", podany jest dokładny opis.

Jeżeli będzie więcej niż jedna para proponuję dać większe rezystory RE1 RE2 np 0,22R. Zależnie jaki typ tranzystora zastosujemy i jakim napięciem zasilimy układ. Trzeba przeglądnąć datasheeta i zerknąć na wykres S.O.A. tranzystorów końcowych. Ze wzoru 0,7V/Re wyliczamy prąd i sprawdzamy czy mieści się to w obszarze bezpiecznej pracy tranzystora.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[coolombo]

Forum coś nie przyjmuje miniaturek podam bezpośrednie linki.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Marek2006]

Witam,



Szukam płytki do LME49830 + dwie pary MOSFETów (IRF albo laterale). Zabezpieczenie by się też przydało. Czy ktoś skończył poprzednio omawiane aplikacje? Wydaje mi się, że układ potrzebuje trochę większego radiatora niż to widać na omawianych projektach.



Marek

[pittt]

mam zamiar zamówić takie coś jak na załączonej focie w zakładzie, może znajdą się jacyś chętni???

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Marek2006]

A możesz podać szczegóły? Jaki układ, tranzystory, moc, itd. Szukam płytki do LME..30 ale chciałym mieć zabezpieczenie. Taka płytka dobra byłaby do testów. Rozumiem, że tranzystory będą motowane od spodu i to co wystaje będzie obcięte. Docelowo chciałbym mieć większą moc (3 pary MOSFET'ów) + zabezpieczenie. Dobrą płytkę ma Veteran ale napisałem mu maila ale się nie odzywa.

Jaka byłaby cena Twojej płytki?



Marek

[pittt]

płytka z zabezpieczeniami będzie osobna, PCB pełen wypas - cena przy 10szt. zamówienia na prototypy.pl (tak na pierwszy rzut - peqwno są tańsi) wychodzi poniżej 30zł. 2 pary mosfetów są wystarczające - potrzebujesz więcej niż 150W/8ohm??? myślę że nie:)) poza tym przy większej liczbie par spada znacząco slew rate:((

[dj_zibi]

150/8 to na jednej parce:)

[rafo]

jestem zainteresowany wzmacniaczem ,gdzie mozna zakupic układ LME49830 ?

[pittt]

>>rafo

ja brałem sample z nationala, na alledrogo jest gość co ma LM-y w dobrej cenie i ilości...

[Marek2006]

Na drukowane.pl wyjdzie w okolicach 22 zł. Chcę to sprawdzić do zastosowań estradowych i potrzebuję przynajmniej 200W/4Ohmy. A najchęniej 300W. Slew rate mnie specjalnie nie martwi. Ale zabezpieczenie jest obowiązkowe. Możesz podać więcej szczegółów dotyczących płytki z zabezpieczeniami? Nie widzę żadnego złącza do takiej płytki. A może by zrobić miejsce na jeszcze jedną parę? Kto będzie chciał, to ją zamontuje.



Marek

[rafo]

dzieki wielkie pittt ,znalazłem :)))

[pittt]

inna wersja, nie wiem czy lepsza... jakieś 23zł/szt

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Marek2006]

Ja bym się pisał ale rozumiem, że potrzebujemy chętnych na 10 płytek. Do każdej z tych płytek mam kilka uwag. Przydałby się schemat, bo widzę, że trochę się różnią. Jedna ma diodę+Zenera w zabezpieczeniu a druga tylko Zenera (tak się domyślam). Rysunki są dość niewyraźne i niektóre ścieżki przy tranzystorach mocy się zlewają ale rozumiem, że to z powodu niskiej rozdzielczości rysunku. Oporniki przy tranzystorach mocy są dość małe. Czy to nie powinny być 0.22/5W? Standardowe są dużo większe. Takie jak masz na płytce dość ciężko znaleźć (ale można). Punkt masy zachodzi na opornik. O ile myślałeś o kołkach lutowniczych, to powinny być trochę odsunięte od tego poziomego opornika. Jakbyś robił te płytki, to warto jeszcze raz dokładnie przejrzeć projekt ze schematem.

Bardziej mi się podoba ta z dużymi kondensatorami. Układ chyba powinien mieć trochę więcej wolnego miejsca (płytka ewaluacyjna ma bardzo duży radiator).

Sorry za te uwagi ale jak już robić, to dobrze. :-).



Marek

[pittt]

Marek2006>> na płytkach nic się nie zlewa, punkty lutownicze są pod przewody, nie kołki. rezystory są zaplanowane jako 3W (są na styk i trochę powiękrzę rozstaw)- i przy mocach rzędu 150W/4R tyle starczy. zenerek w bramkach mosfetów nie dałem, imho to bez sensu - scalak nie da i tak większej amplitudy sygnału niż dopuszczalna IRFP-ów - 20V vs 16V LME... schemat jest w nocie an-1850 national-a

[Marek2006]

Problem w tym, że ja chcę to sprawdzić przy większej mocy. Liczę na 200-225W. I to w warunkach estradowych a nie cichej muzyczki w domowym zaciszu :-). Przy tej mocy oporniki powinny być 5W. Spróbuj trochę powiększyć rozstaw. Według mnie Zenerki powinny jednak być - to jest jeden z elementów zabezpieczenia, zresztą tak jak jest na pierwszej wersji płytki. Jakie zasilanie przewidziałeś? No i czy mamy więcej chętnych?



Marek

[kjeld]

PCB do kupienia, na jednej parze:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Tylko schematu nigdzie nie widzę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dj_zibi]

pittt powiększ pola lutownicze pod rezystory ponieważ Eagle ma bardzo małe i problemem jest kilka razy wymienić opornik itp. Wiem ponieważ sam popełniłem ten błąd, podobnie zresztą zrobił Foksik w PCb do Alepha.

[pittt]

dj_zibi>> jest jakaś opcja w eagle-u by zwiększyć z automatu pola lutownicze pod elementy?? czy tylko ręcznie?

[pittt]

dobra, już znalazłem:)) thx anyway...

[panterka]

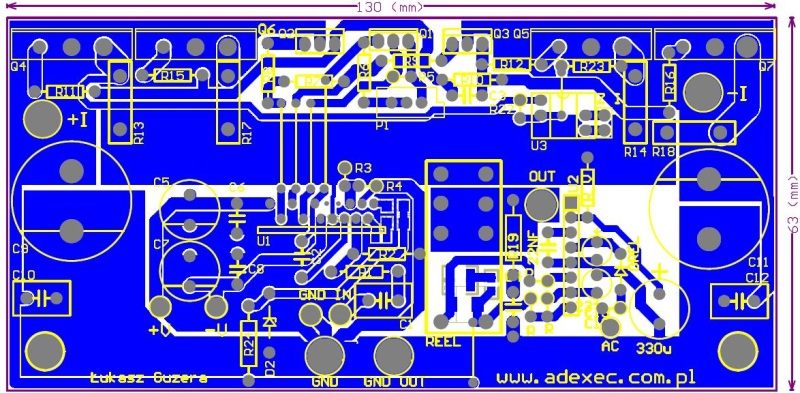

A oto moja wersja płytki pod LME49810,jeszcze nie dokończone zabezpieczenie prądowe. Wszelkie sugestie mile widziane.

W przyszłym miesiącu oddaje do zakładu.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Marek2006]

Fajna płytka - podoba mi się. Widzę, że masz włączanie głośnika na przekaźniku. Możesz dołożyć schemat tego do pdf-a? Z takich uwag "na szybko" to widzę, że zworka koliduje z R7 - może to jakoś przesunąć. Odstępy wysokoprądowych ścieżek od reszty wydają mi się dość małe - będzie ryzyko zwarć przy pomiarach/montażu. A oporniki emiterowe jakie dałeś? To jest 5W pionowe? W TME takich nie ma ale chyba widziałem je na giełdzie. Czy R3 i R4 są pionowe? Zmieściłyby się na poziomo.

A skąd planujesz wziąć 50V - dodatkowe uzwojenie?

Wziąłbym taką płytkę ale ja mam 49830 :-(.



Marek

[panterka]

Poprawiony schemat:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Co do rezystorów emiterowych to np. RGC5 lub podobne kształtem:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Marek2006]

Jeszcze zostało kilka pytań.

Skąd bierzesz +50V?

Czemu kilka diód jest SMD? Będziesz je lutował do płytki, czy tylko przewody do LEDów w obudowie?

Ile to będzie miało mocy? Wyjdzie 200W/4Ohm?

Czy odległości ścieżek wysoko-prądowych od masy nie są za małe?

Czy to zadziała z LME...30?



Marek

[dj_zibi]

Marek2006 moc zależy dość mocno od wysokości napięcia zasilającego. Imo takie pytanie jest nie na miejscu! Możesz mieć i 60W jak i 300W.

[Marek2006]

Czemu nie na miejscu? Mamy konkretne napięcie zasilania +/-45V i konkretne tranzystory wyjściowe - bardzo blisko siebie na radiatorze. Moim zdaniem na 300W nie ma szans przy dowolnym napięciu zasilania. Chyba projektując wzmacniacz coś takiego się szacuje a nie robi się najpierw, a później sprawdza co wyszło. Wolałbym, żeby autor się wypowiedział na ten temat.



Marek

[dj_zibi]

No to mając napięcie zasilania możesz policzyć(prawdopodobną) moc, od siebie dodam ze dla takiego napięcie w 110% wystarczy jedna para końcowych.

[dj_zibi]

google.pl Twoim przyjacielem.

[panterka]

Co do -+50V - przykładowy schemat zasilacza:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

ale można też podłączyć się pod główny zasilacz, aczkolwiek nie jest to dobre rozwiązanie.



Diody SMD będą na płytce, żadnych kabelków, jedna jest do funkcji CLPFLAG, druga pokazuje załączony przekaźnik wyjściowy. Są one oczywiście od strony ścieżek.



Co do mocy. Układ ma tylko 2 pary tranzystorów, co już ogranicza "bezpieczną" moc do około 200W, zależnie jaki typ tranzystorów użyjemy to takie będą osiągi, napięcie to druga sprawa, podałem swoja wartość, można je zmienić w pewnych granicach





>"Chyba projektując wzmacniacz coś takiego się szacuje a nie robi się najpierw, a później sprawdza co wyszło."



Mi nie potrzeba więcej jak 200W, sam układ jest projektowany do wzmacniacza samochodowego gdzie też nie mam za wiele miejsca:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



>"Czy odległości ścieżek wysoko-prądowych od masy nie są za małe?

Czy to zadziała z LME...30?"



O ścieżki proszę się nie martwić, tam niema napięć rzędu KV.

Jest parę projektów ma LME..30 w necie z tranzystorami sterującymi i Mosfetami na wyjściu, proszę sprawdzić czy płytka przypasuje.



pozdrawiam Łukasz

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[panterka]

dj_zibi, 2 Lis 2008, 13:17



>No to mając napięcie zasilania możesz policzyć(prawdopodobną) moc, od siebie dodam ze dla takiego

>napięcie w 110% wystarczy jedna para końcowych.



Zgadza się ale dla 8ohm, przy 4ohm czy 2ohm to jedna parka to za mało.

[dj_zibi]

Z własnego doświadczenia to mówisz czy z teorii? Wiem ze dla 4R tez wystarczy. Polecam poszukać danych o wzmacniaczu Uniamp, tam również jest 1 parka dla 4R, a konstruktorem jest specjalista, człowiek który na wzmacniaczach połamał żeby jak nikt na tym forum..
