LM3886 PA100 - zamówienie na PCB

[waldez]

Witam,

z uwagi, że nie ma otwartego zamówienia na PCB do PA100,

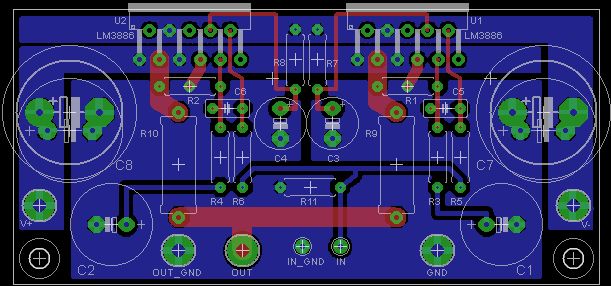

mam do Was pytanie, czy możecie fachowym okiem rzucić na moją wersję PCB,

wszelkie uwagi mile widziane.



Pozdrawiam,

Waldek.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[loszmi]

Kończę PA100. Na razie wersja na desce.



Jakie są wasze odczucia w związku z powstaniem monobloków z zasilaczami w których są po 4 sztuki Nichicon Gold Tune 10000uF/63V?



Mam tylko 4 sztuki, może wsadzić po 2 Nichicony i uzupełnić innymi kondensatorami i nie inwestować w kolejne 4 sztuki?

Czy stosować w zasilaczu boczniki? Ogólnie na płytce zasilacza, czy na nogach dużych elektrolitów?



Pozdrawiam

[loszmi]

Odpaliłem jeden kanał.

Coś tam miałem problemy z zasilaczem, ale końcówka odpaliła od pierwszego i gra. Na razie 5 minut i nic nie śmierdzi. Radiator już ma 30'C.



Qrde, jaki ten wzmak ma power - jest z 2-3x głośniejszy niż GC?



Chcę podjąć dyskusję o zasilaczu niestabilizowanym i umieszczeniu w NIM bezpieczników - mi wywaliły od razu i to bez obciążenia. Wstawiłem zworki, dałem softstart Indel na trafie, jutro wstawię bezpecznik.



Pozwolę sobie zacytować Petera z wątku o GC:

"...Umieszczanie bezpiecznika na jednej z gałęzi symetrycznego zasilania jest nierozsądne w ogólnym pojęciu. Nigdy nie wiadomo kiedy jeden z bezpieczników siądzie, a to w wielu wypadkach powoduje offset na wyjściu i możliwość uszkodzenia głośnika, który jakby nie było, jest zwykle najdroższą częścią systemu.



Odpowiednio dobrany bezpiecznik na pierwotnym uzwojeniu transformatora jest wystarczającym zabezpieczeniem."

[pawelb]

zależy jaki ten bezpiecznik dałeś

mnie we wzmacniaczu stereo na dwóch lm3886 i filtrowaniem łącznie ~40000uf bez softstartu trafa z trafem indela 250VA ale za to z rezystorami ceramicznym 0,1R przed mostkami gretza nie wywala dopiero 3A bezp. - mam go tylko na pierwotnym.

[neodom]

Transformatory toroidalne maja uderzenie pradowe . W miejsce softstartu mozna dac albo warystor albo bezpiecznik zwloczny . 3A to za duzy bezpiecznik . W GC wystarcza 800mA

[loszmi]

Co znaczy w miejsce sofstartu, bo nie rozumiem?

[ophium]

To znaczy nie stosować układu softstartu, tylko bezpiecznik na uzwojeniu pierwotnym trafa.

[loszmi]

Czyli jak będzie udar przy starcie, a soft zastąpię bezpiecznikiem, to nigdy nie uruchomię wzmaka, bo mi za każdym razem wywali zabezpieczenie na pierwotnym.



Uważam, że po zadziałaniu soft-startu załącza przekaźnik, soft jest w tym momencie na bypasie, czyli niewidoczny, wićc teoretycznie nie ważne gdzie dam ten bezpiecznik.

[ophium]

GC nie jest dla trafa szczególnie dużym obciażeniem. W praktyce układ softstartu stosuje się dla traf powyżej 500W i dużych pojemności w mostku. Przeczytaj jeszcze raz wpis kolegi pawelb. Spokojnie możesz zastąpić softstart bezpiecznikiem zwłocznym. Raz na rok się przepali ale prawie nic nie kosztuje.

[WarrioR]

Ja końcówkę mam tak zabezpieczoną (kolejność od gniazda zasilającego w kierunku trafa):

1) bezpiecznik szybki 3,5A

2) softstart ograniczający prąd przy włączeniu do 3A

3) trafo

4) 2 bezpieczniki zwłoczne na płytce z kondensatorami(te które się przepalają Loszmiemu)

5) LM'y



Być może wątpliwym pomysłem okazuje się stosowanie bezpieczników z punktu 4.



Końcówka podłączona jest do "kondycjonera" w którym są:

1) ogranicznik przepięć typu D

2) różnicówka z wyłącznikiem prądowym

3) kilka warystorów na 250V i dużą moc

4) trafa separujące

5) filtry LC



Wiem, że trochę to wszystko przesadzone, ale taki miałem pomysł i tak mi to wyszło ;)

[loszmi]

PA100 jest troszkę większy niż GC. Ponadto moje trafo ostro wali w korek - nie wyłącza go, ale słychać jak jęczy w tablicy. Więc softa będę miał, szczególnie jak dam dwa takie do jednego wzmaka.

[ahaja]

Bezpiecznik tylko na pierwotnym.

Jeśli będą w gałęziach na wtórnym i nie daj bóg jeden siądzie ... to na wyjściu kości jest napięcie zasilania ... i po głośnikach.

[ahaja]

Bezpiecznik tylko na pierwotnym.

Jeśli będą w gałęziach na wtórnym i nie daj bóg jeden siądzie ... to na wyjściu kości jest napięcie zasilania ... i po głośnikach.

[pawelb]

neodom, 10 Sty 2010, 22:22



>Transformatory toroidalne maja uderzenie pradowe . W miejsce softstartu mozna dac albo warystor

>albo bezpiecznik zwloczny . 3A to za duzy bezpiecznik . W GC wystarcza 800mA



tylko że ja mam znacznie większa pojemność elektrolitów złożoną z kondów 4700uf i tych 1000uf przy lmach - przez tą pojemność bezpiecznik 2A nie wytrzymuje.



"spowolnić" ładowanie kondnsatorów w zasilaczu można stosując oporniki dużej mocy 0,1-0,22R przed mostkami, dodatkowo podobno takie oporniki zmniejszają tętnienia ale jest również ryzyko że przy kilkukrotnym wyłączeniu i załączeniu któryś pójdzie się paść i wtedy to tak samo jakby przeszedł bezpiecznik w jednej gałęzi zasilania.



Najlepsze rozwiązanie to jednak soft start - koszt niewielki a skuteczność duża i poza momentem uruchamiania nie ma wpływu na zasilanie + niezależny układ zabezpieczenia głośników.

[loszmi]

Kombinuję, żeby już kasy nie wydawać ciągle i użyć co już mam.

Jak sprawdzi się taka idea. PA100 jako monobloki. Każdy ze swoim indywidualnym zasilaczem (oczywiście). W każdym zasilaczu po dwa Nichicony Goldy 10000uF/63V i po dwa Sikorele 4700uF/63V.



Lekki problem to zamontować te Sikorki, bo mają śruby, ale nie takie wesela się kładło.



Acha, mój pierwszy PA100 gra już 3 dzień. Po wstępnych pokasływaniach kondensatorów w czasie nie podawania sygnału, teraz jest cichutko. Wzmak ładnie gra.

[ophium]

Jestem bardzo ciekawy jak gra twój wzmacniacz. Sam robię teraz parallel na lm3875 i chętnie zrobiłbym porównanie jak skończę.

[loszmi]

Pamiętam, że przed laty, gdy wątek o GC był jeszcze małym szczeniaczkiem, była dyskusja o łączeniu LM3875. Peter coś mówił, że nie do końca jest zadowolony. Ale to było dawno i może nie pamiętam.



Ja jestem z Poznania. Moje wzmaki są do obmacania.

[ophium]

Też jestem z Poznania, dlatego się odezwałem. W moim przypadku chodzi o eksperyment raczej. Jak nie wypali to będę używał czterech kostek w biampingu i wezmę się za 4780 parallel.

[nca]

ophium

według jakiego schematu robisz ?

czy typowy układy gainclone połaczone na wyjściu rezystorem ?

[ophium]

Układ na razie typowy. Typowe wzmocnienie i rezystory 0,1ohm 1% 3W na wyjściu. Czekam na kilka części i będę uruchamiał za kilka dni. Podobno lepiej zmniejszyć wzmocnienie w wersji równoległej. Wyjdzie w praniu czy tak zrobie.

[loszmi]

Nowe zasilacze do mojego PA100 gotowe. Tym razem każda końcówka dostanie swój zasilacz i trafo, a potem poważne odsłuchy.

Czy dwa trafa 300VA mogę jednocześnie podłączyć do jednego soft startu 2kW?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[WarrioR]

Mogą i zostanie jeszcze sporo zapasu mocy w softstarcie..

[piotr_37]

przy 2x300VA raczej nie jest konieczny soft-start, mam załączane bez soft-startu 2x450VA i niema kłopotu.

[loszmi]

Te trafa walą w sieć, aż w tablicy z bezpiecznikami stuka, więc wolę softa wstawić. Interesowało mnie tylko, czy dwa urządzenia można podłączyć wspólnie.

Trafka są Breve, standardowe, zalewane. Mają ciekawą przypadłość. Buczą delikatnie 8 sek, nie buczą 6 sek i tak w kółko... Obaczym co będzie.

[loszmi]

Na razie działa bezbłędnie (buda zastępcza):

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[conri]

Czy trwaja dywagacje konstruktorskie , czy trwa procedura zamówień na płytki?

Reflektuje na 2 szt (kpl PCB stereo)+ 2 szt. PCB pod zasilacze,

[loszmi]

Ja po prostu jakiś czas temu wziąłem materiały od Warriora i zamówiłem 8 płytek indywidualnie.

[WarrioR]

Niestety kolejnego zamówienia nie planuję, ale można zamówić płyteczki samemu (cały projekt i wszystkie potrzebne pliki udostępniłem na swojej stronie).. Termin realizacji to z reguły ok. 2 tygodnie..



Pozdr.

[loszmi]

Ophium, mój wzmak jest funkcjonalnie gotowy. Gra aż jestem w szoku.

[ophium]

Witam. Mój też już działa, ale do gotowości to jeszcze brakuje. Uruchomiłem go w sobotę i gra na razie jak ostatni paździerz. Jeszcze jakiś tydzień pewnie zajmie mu dojście do siebie. Słychać w każdym razie potencjał i sądzę że będzie dobrze. Do pojedynczego LM'a już nie ma powrotu :)
