Aktywny subwoofer sls-8 do muzyki

olekbiker · 25 Czerwca 2008

Witam!

Jestem na etapie tworzenia subwoofera aktywnego opartego na głośniku Peerless SLS-8.

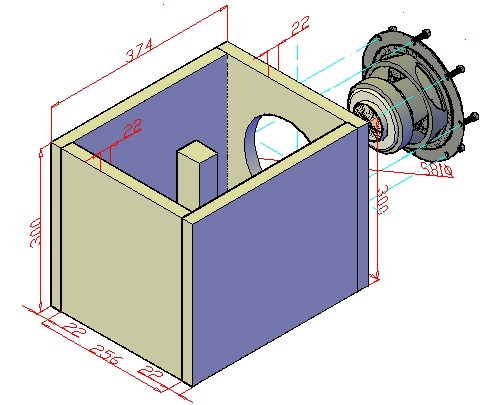

W obecnym momencie projektuje obudowę do tego głośnika. Opierając sie na materiałach zamieszczonych w internecie oraz głosach zamieszczonych na licznych forach postanowiłem zastosować obudowę zamknięta o pojemności 20 litrów. Poniżej zamieszczam projekt skrzynki, jaką planuję zbudować. Jak widać jest to w zasadzie normalny prostopadłościan ze wzmocnieniami wewnętrznymi (według mnie dwa poprzeczne walce o średnicy ok 3-4 cm powinny wystarczyć). MDF jest grubości 22 mm. Obudowa będzie wewnętrzne wytłumiona być może matą bitumiczną oraz materiałem dźwiękochłonnym.

Mam do Was pytanie- co o tym myślicie? Czy grubość mdf-u jest wystarczająca? Czy zastosować dodatkowe wzmocnienia? Może podwójną ściankę przednią?

Jeśli macie jakieś pomysły na usprawnienie konstrukcji to chętnie je przeczytam.

Dodam, że zależy mi na impulsie, a nie ogromnym niskim zejściu. Wzmacniacz będzie stosowany jako osobne urządzenie (w skrzynce będzie tylko głośnik- odpadają problemy ze szczelnością itd).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**misiomor** · 25 Czerwca 2008

Jeżeli ten sub ma być cięty poniżej 100Hz (a jeden sub w 2.1 powinien) to maty bitumiczne nie pomogą za bardzo - one są najlepsze do tłumienia rezonansów z okolic 300 - 600Hz.

To co będzie się liczyło najbardziej to IMHO sztywność obudowy - a tej najlepiej pomógłby IMHO wieniec prostopadły do najdłużeszego wymiaru budy - a więc tutaj umieszczony w środku obudowy, równolegle do ścianek przedniej i tylnej. Taka wewnętrzna przegroda z wyciętymi czterema prostokątami, w kształt "tradycyjnego okna".

dodo · 25 Czerwca 2008

polecam zapoznać się z Klang Und Ton CT 219 - aktywna linia transmisyjna na tym głośniku

**marko3T** · 25 Czerwca 2008

Uważam podobnie jak misiomor , ta skrzynka jest za słaba. Daj podwójny front oraz wzmocnienia , który będa sie krzyżować , spinać ze sobą ścianki na całej długości. Jeżeli planujesz umieścić w środku wzmacniacz , to warto by było zafundować mu własną komore , które również wzmocni skrzynke.

arkotic · 25 Czerwca 2008

witam materiał MDF oraz gr. 22mm to bardzo dobry wybór tak jak napisał misiomor potrzebny jest wieniec ja osobiście dał bym dwa pionowe równoległe do przedniej ścianki, w kolumnie zamkniętej subwoofer wewnątrz panuje bardzo duże ciśnienie i pogrubienie ścianki nawet do 34mm nie zastąpi wieńca (sam testowałem)a jeśli chodzi o tłumienie to bardzo dobrym materiałem jest filc naturalny o gr 5-10mm

dodatkowo porozrywana wata, jej ilość należy dobrać na słuch daje świetne efekt znacznie poprawia dźwięk, a tak przy okazji czy masz może jakiś ciekawy sumator sygnałów + filtr dolnoprzepustowy do systemu 2.1 bo także borykam się z tym problemem

pozdrawiam

olekbiker · 25 Czerwca 2008

Dziękuję bardzo za wszystkie uwagi.

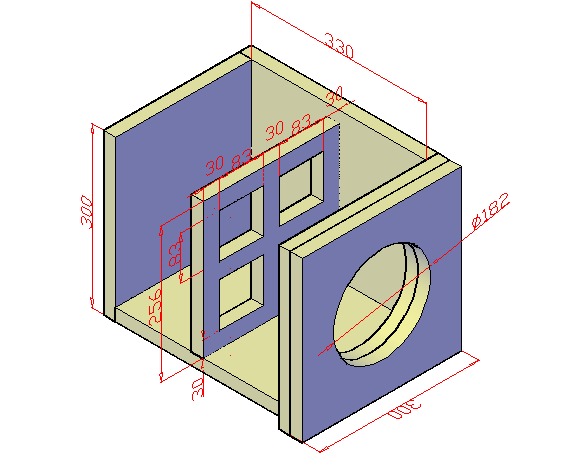

poniżej wklejam poprawiony projekt według Waszych propozycji. Czy to wystarczy?

Po szybkim przeliczeniu objętości okazuje sie, że nie ma potrzeby zmieniać rozmiarów skrzynki- pozostanie mniej więcej taka sama.

Zrezygnuję z oklejania obudowy mata bitumiczną, skoro to nie wpłynie na poprawę jakości.

Odnośnie sumatora i filtrów- na razie bardzo skromnie, ale rozwojowo. Udało mi się za pare zł zakupić filtr tego typu:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) . Nie jest to nic nadzwyczajnego, ale na start powinno wystarczyć. W przyszłości zostanie to zmienione na coś znacznie porządniejszego.

Co do tunelowej obudowy- niewątpliwie byłaby najciekawszą opcją, gdyby nie to, ze niestety jestem ograniczony miejscem i koniecznością mobilności ciągłej:) Więc obudowa 20 litrów przy pozostałych kolumnach jakie posiadam (

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ) to i tak za dużo:)

Niedługo pozwolę sobie zalożyć nowy temat dotyczący budowy całego aktywnego toru. Każdy głośnik będzie napędzany innym wzmacniaczem (4 x GC Premium dla XT18 i MDT29), do tego pojedynczy subwoofer, który właśnie się tworzy napędzany mostkiem LM3886 ( według:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ).

Oczywiście aby odpowiednio stworzyć filtry i wszystko ze sobą "zgrać" zbudowałem już system pomiarowy (normalny JIG plus wkładka mikrofonowa WM61 z pre Wallina). Ponieważ jednak jestem niezbyt z ta materią obeznany będę liczył na pomoc forumowiczów:)

Misiomor- jak najbardziej filtr będzie odcinał w okolicach 100. To przede wszystkim za Twoimi radami, za które dziękuję... i nieskromnie zapowiadam, że bez nich daleko nie zajdę w realizacji powyższych planów:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

olekbiker · 26 Czerwca 2008

Jak rozumiem prezentowana powyżej "skrzynka" spełnia już wszystkie wymogi dotyczące aktywnego subwoofera? Czy jeszcze ktoś ma ciekawe rady?

**marko3T** · 27 Czerwca 2008

Jeszcze jedno wzmocnienie spinające przez całą długośc przód i tył. To co wyżej pisałem.

Kluczem dobrego basu jest max sztywna obudowa.

olekbiker · 27 Czerwca 2008

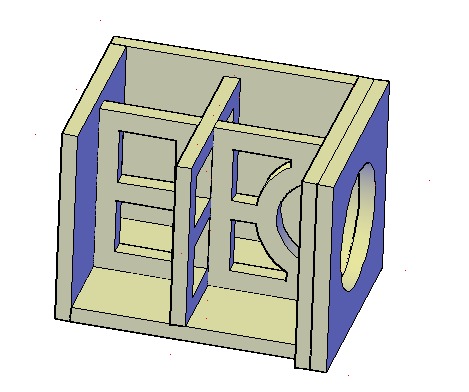

Poprawiłem projekt. Mam nadzieję, że teraz jest już wszystko idealnie:)

W przyszłym tygodniu powinienem mieć już skrzynkę wykonaną. Jeszcze tylko głośnik, kabelki, wzmacniacz, filtr, strojenie, wytłumienie, eksperymenty, wykończenie itd..:)) Czyli już prawie kończę:)
