Magnetofony szpulowe.

[geelo07]

Witam , podmieniłem głowice odczyt/zapis w opus 2425 od magnetofonu Akai 4000DS ( głowice dostałem od magnetofonu kolegi przeznaczonego na czesci ) , jest ok ale za duzo sopranu za mało niskich czy idzie to wyregulować ? ogolnie słuchac idzie ale sopran męczy ,jest go troche za duzo, jednak głowice z akai na pewno trwalsze mimo ze to nie szklane

A którą głowicę zamontowałeś? W Opusie jest głowica uniwersalna, a w Akai oddzielne dla zapisu i odczytu. Za mało niskich i za dużo wysokich przy zapisie czy przy odczycie?

[tomaszinkaso]

A którą głowicę zamontowałeś? W Opusie jest głowica uniwersalna, a w Akai oddzielne dla zapisu i odczytu. Za mało niskich i za dużo wysokich przy zapisie czy przy odczycie?

zastosowałem głowice od odczytu z akai za duzo wysokich przy odczycie zapisu nie sprawdzałem jeszcze , mysle ze trzeba ustawic na początku odczyt :-) , tak naprawde to trzymam opusa tylko z sentymentu, nagrywac idealnie nie musi ale byłem ciekaw co da podmiana głowicy .... Edytowane 14 Kwietnia 2016 przez tomaszinkaso

[Marek-41]

Witam wszystkich.

Niedawno stałem się posiadaczem magnetofonu studyjnego PHILIPS EL3502. Magnetofon lampowy, rocznik jakoś 1960 lub starszy, dwie prędkości studyjna i mała studyjna, bardzo ciężki. Po wstępnym oczyszczeniu uruchomiłem i działa. Nagrywa, odtwarza bardzo ładnie nie spodziewałem się że tak ładnie staruszek zagra.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Po dłuższym poszukiwaniu nie znalazłem prawie żadnych danych w internecie. Może ktoś ma jakieś wiadomości na temat tej maszyny. Najbardziej interesuje mnie schemat sterowania mechaniki.



Magnetofon posiada złącze remote control i powinna w nim siedzieć zaślepka krosująca odpowiednie wyjścia w złączu. Takiej zaślepki oczywiście brak i dłuższy czas dochodziłem co połączyć żeby ruszyły silniki. Nadal nie działa przycisk wywijania taśmy i przypuszczam że jeszcze brak jest jakiegoś połączenia w tym złączu.

Napisz do nich.Są bardzo pomocni i życzliwi.http://www.mfbfreaks.com/

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rm307]

Napisz do nich.Są bardzo pomocni i życzliwi.http://www.mfbfreaks.com/

Dziękuję za informację.

[MATIN121288]

zastosowałem głowice od odczytu z akai za duzo wysokich przy odczycie zapisu nie sprawdzałem jeszcze , mysle ze trzeba ustawic na początku odczyt :-) , tak naprawde to trzymam opusa tylko z sentymentu, nagrywac idealnie nie musi ale byłem ciekaw co da podmiana głowicy ....

Ja do M2405S wstawiłem szklaną też od Akai, ale była to głowica nagrywająca i odtwarzała cicho. Wróciłem do starej.

[tomaszinkaso]

Ja do M2405S wstawiłem szklaną też od Akai, ale była to głowica nagrywająca i odtwarzała cicho. Wróciłem do starej.

głowica od odtwarzania idzie idealnie ale sopranu za duzo ,nawet poziom zapisu ok ale te wysokie trzeba skorygowac " piatek wekendu poczatek " bedzie troche czasu to pokombinuje z korekcją

[sk-victor]

głowica od odtwarzania idzie idealnie ale sopranu za duzo ,nawet poziom zapisu ok ale te wysokie trzeba skorygowac " piatek wekendu poczatek " bedzie troche czasu to pokombinuje z korekcją



Jesteś pewien że chcesz w to brnąć ?? Nagrywanie i tak będziesz musiał pewnie odpuścić. Nie lepiej kupić oryginalną z "plasteliny" w ilości kilku sztuk i kiedyś wymienić ?? Przecież nie używasz go aż tak intensywnie ??

[KraVetz]

Jesteś pewien że chcesz w to brnąć ?? Nagrywanie i tak będziesz musiał pewnie odpuścić. Nie lepiej kupić oryginalną z "plasteliny" w ilości kilku sztuk i kiedyś wymienić ?? Przecież nie używasz go aż tak intensywnie ??

Nie koniecznie.Niektóre wytwórnie stosowały swoje głowice odtwarzajace jako uniwersalne i grało to zupełnie przyzwoicie.Owszem jest trochę roboty z dobraniem prądu podkładu,ale nie od razu Kraków zbudowano.

Miałem znajomego który przerobił ZK246 na trzygłowicówkę,ale miał głowicę combi fmy Sony.No i był świetnym elektroakustykiem.Co prawda koledzy traktowali jego hobby jako nieszkodliwe zboczenie,bo miał w domu 2 Tascamy.

[sk-victor]

Nie koniecznie.Niektóre wytwórnie stosowały swoje głowice odtwarzajace jako uniwersalne i grało to zupełnie przyzwoicie.Owszem jest trochę roboty z dobraniem prądu podkładu,ale nie od razu Kraków zbudowano.

Miałem znajomego który przerobił ZK246 na trzygłowicówkę,ale miał głowicę combi fmy Sony.No i był świetnym elektroakustykiem.Co prawda koledzy traktowali jego hobby jako nieszkodliwe zboczenie,bo miał w domu 2 Tascamy.



Nie twierdzę że się nie da - tylko czy sensowna jest demolka oryginalnego 40 latka. Trzygłowicówka owszem ale to dorabianie osobnych torów zapisu. W sumie można do środka ZK246 czy M2405 wsadzić w ogóle bebechy innego magnetofonu. Chodzi mi tylko o sam fakt. No ale co kto lubi ;) Jakoś tak zawsze wolę dążyć do 100% oryginału i ten stan doprowadzić do perfekcji.

[KraVetz]

Nie twierdzę że się nie da - tylko czy sensowna jest demolka oryginalnego 40 latka. Trzygłowicówka owszem ale to dorabianie osobnych torów zapisu. W sumie można do środka ZK246 czy M2405 wsadzić w ogóle bebechy innego magnetofonu. Chodzi mi tylko o sam fakt. No ale co kto lubi ;) Jakoś tak zawsze wolę dążyć do 100% oryginału i ten stan doprowadzić do perfekcji.

To był tylko przykład możliwości.Ta głowica może doskonale pracować jako uniwersalna.Wystarczy dobrać preemfazę.taką jak w oryginale..

[sk-victor]

Tak działa DYMO. Tylko że tasiemka w zestawie była standardowa czyli czarna + napisy białe. Zamówiłem już białą z czarnymi napisami. Super sprawa. Oczywiście ja już chciałbym to portem USB żeby sobie jakieś szablony porobić gotowe na komputerze no ale ja już tam mam...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MATIN121288]

Dobry wieczór wszystkim. To znowu ja:D

W lutym pisałem, że mój TEAC X-3 MKII i nie tylko mój mocno nawija taśmę, a raczej jego prawy silnik. Wiem, że jest to silnik indukcyjny na 65V i nie ma możliwości regulacji jego mocy, co jest dziwne, bo lewy można osłabić rezystorem.

Poszperałem w necie i znalazłem coś takiego:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Jak myślicie, czy ten układ nadałby się do osłabienia tego silnika?

Będę wdzięczny za pomoc.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[KraVetz]

Dobry wieczór wszystkim. To znowu ja:D

W lutym pisałem, że mój TEAC X-3 MKII i nie tylko mój mocno nawija taśmę, a raczej jego prawy silnik. Wiem, że jest to silnik indukcyjny na 65V i nie ma możliwości regulacji jego mocy, co jest dziwne, bo lewy można osłabić rezystorem.

Poszperałem w necie i znalazłem coś takiego:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Jak myślicie, czy ten układ nadałby się do osłabienia tego silnika?

Będę wdzięczny za pomoc.

Przecież wyraźnie jest napisane w opisie,że układ ten nie nadaje się do regulacji silników trójfazowych.Na dodatek będzie powodował ogromne zakłócenia.Opornik 27-33 omy/6W będzie znacznie lepszym rozwiązaniem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MATIN121288]

Przecież wyraźnie jest napisane w opisie,że układ ten nie nadaje się do regulacji silników trójfazowych.Na dodatek będzie powodował ogromne zakłócenia.Opornik 27-33 omy/6W będzie znacznie lepszym rozwiązaniem.

Ja nie jestem elektronikiem, więc nie wiedziałem, że jest to silnik trójfazowy. Mi najlepiej tłumaczyć jak dziecku i ja też staram się tak tłumaczyć, aby wszystko było jasne.

W lewym silniku, jest taki rezystor:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) i tą metalową klamrą można regulować jego moc przesuwając w odpowiednią stronę.

Przy prawym silniku jest taki rezystor:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) i tutaj jak widać nie ma żadnej regulacji.

Tak to wygląda z tyłu:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Teraz moje pytanie jest takie: czy ja mam zamienić ten rezystor, który jest przy tym silniku na ten, o którym wspomniałeś?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[KraVetz]

Teraz moje pytanie jest takie: czy ja mam zamienić ten rezystor, który jest przy tym silniku na ten, o którym wspomniałeś?

Nie.Dodaj go w szereg.

[MATIN121288]

Nie.Dodaj go w szereg.

I to musi być taki jak napisałeś, czyli w granicach 27-33 ohmy i 6 W. Jesteś pewien, że to pomoże, że nie osłabię go za bardzo?

Chodzi mi o to, aby nadążył nawijać taśmę.

[tomaszinkaso]

I to musi być taki jak napisałeś, czyli w granicach 27-33 ohmy i 6 W. Jesteś pewien, że to pomoże, że nie osłabię go za bardzo?

Chodzi mi o to, aby nadążył nawijać taśmę.

bedzie słabszy a nie wolniejszy

[MATIN121288]

bedzie słabszy a nie wolniejszy

Ciekawe, czy dźwignie pełną szpulę 18 cm... Spróbuję coś tam może pokombinować.

A jaki silnik jest w M2405S? Wiem, że też jest indukcyjny, ale czy jednofazowy, czy trójfazowy to nie mam pojęcia.

Sory za moje pytania, ale mi trzeba jak dziecku.

[RS-TR373]

Witam po długiej przerwie.

"Walczę" z AKAI GX-280D i mam problem z przekaźnikami odpowiedzialnymi za przełączanie funkcji. Warstwa ochronna na stykach z użytkowaniem poobijała się, a że przekaźniki iskrzą, to styki ciągle się opalają i przestają kontaktować.

Czy ktoś miałby pomysł na ich reanimację, lub coś, co wygaszałoby to iskrzenie?

Są to przekaźniki OMRON MY4. Albo może są dostępne jakieś niedrogie zamienniki?...

Proszę o pomoc

[wstach1]

Witam po długiej przerwie.

"Walczę" z AKAI GX-280D i mam problem z przekaźnikami odpowiedzialnymi za przełączanie funkcji. Warstwa ochronna na stykach z użytkowaniem poobijała się, a że przekaźniki iskrzą, to styki ciągle się opalają i przestają kontaktować.

Czy ktoś miałby pomysł na ich reanimację, lub coś, co wygaszałoby to iskrzenie?

Są to przekaźniki OMRON MY4. Albo może są dostępne jakieś niedrogie zamienniki?...

Proszę o pomoc



Sprawdź w wektonie www.wekton.pl lub tme powinni mieć



pozdrawiam

[tomaszinkaso]

Są to przekaźniki OMRON MY4. Albo może są dostępne jakieś niedrogie zamienniki?.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[RS-TR373]

Dzięki za link, ale te są inne. Same nóżki nie będą pasować :-( Jutro zrobię zdjęcie i wrzucę

[staryrevox]

Znawcy Revoxa , pomocy!

Mój Revox b 77 podczas nagrywania z płyty testowej Shure nagrywa sygnał "in phase" jako "out of phase" i odwrotnie. Podłączony do tych samych kabli inny magnetofon nagrywa prawidłowo. Sprawdziłem ze schematem czy przewody gdzieś nie są zamienione i wygląda że poza płytką czyli przy głowicy i przy wtyczce dochodzącej do płytki, wszystko jest na swoim miejscu, a na płytce tym bardziej. Gdzie jeszcze mogło się to odwrócić.

[NETROL]

Sprawdź, czy nagrywa, czy odtwarza nieprawidłowo.

[sk-victor]

Znawcy Revoxa , pomocy!

Mój Revox b 77 podczas nagrywania z płyty testowej Shure nagrywa sygnał "in phase" jako "out of phase" i odwrotnie. Podłączony do tych samych kabli inny magnetofon nagrywa prawidłowo. Sprawdziłem ze schematem czy przewody gdzieś nie są zamienione i wygląda że poza płytką czyli przy głowicy i przy wtyczce dochodzącej do płytki, wszystko jest na swoim miejscu, a na płytce tym bardziej. Gdzie jeszcze mogło się to odwrócić.



Nagraj na nim i odtwórz na innym, lub odtwórz na nim taśmę nagraną na innym. Zawęzisz obszar poszukiwań. Czy przy nagrywaniu, czy przy odtwarzaniu. Może jednak ktoś kiedyś głowice wymieniał i mu się pomyliło ;)

[staryrevox]

Tak jak napisałem na innym magnetofonie na tych samych kablach jest prawidłowo, czyli źródło OK.

Taśma nagrana na innym a odtwarzana na Revoxie gra prawidłowo,

Taśma nagrana na Revoxie odtwarzana na innym magnetofonie gra nie prawidłowo.

A zatem prosty i jedyny wniosek Revox nagrywa nie prawidłowo.

Znalazłem przed chwilą takie coś:

"You are assuming a lot. Like I said, there is no AP standard for recordings. Some are inverted and some are not. And for stereo systems, there is no standard for for AP. Some of your components may or may not invert AP."

Z czego jasno wynika że nie ma wzorca koloru, zielony może być czerwony i na odwrót :)



Nagrałem właśnie suitę na wiolonczelę solo Bacha a po odtworzeniu mam duet.

[ArturPaweł]

Skos głowicy nieprawidłowy. Możesz to ustawić z pomocą wektroskopu, tak jak to jest narysowane w instrukcji.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) (vector scope)



Ważne: nie możesz użyć generatora z tego komputera, którym będziesz sprawdzał fazę vectro scope'em

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[staryrevox]

Dziękuję za konkretną radę, program wygląda obiecująco ale "Użyto identyfikatora urządzenia, który jest poza zakresem tego systemu" Co on chce od mojego systemu win 7, 24 giga ramu, sześciordzeniowy Xeon, jeszcze mało? Czyli nowy temat do przerobienia na dziś :)

[staryrevox]

Program się w końcu odpalił na starym win XP. Jednak głowice są oryginalnie zaplombowane i zanim coś zrobię... może ktoś czytał to

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) wygląda na to ,jeśli dobrze tłumaczę że ludzie ze Studera zrobili to celowo. Nic z tego nie rozumiem. Czy ktoś z posiadaczy Revoxa B77 sprawdzał to u siebie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[thomas11w]

Program się w końcu odpalił na starym win XP. Jednak głowice są oryginalnie zaplombowane i zanim coś zrobię... może ktoś czytał to

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) wygląda na to ,jeśli dobrze tłumaczę że ludzie ze Studera zrobili to celowo. Nic z tego nie rozumiem. Czy ktoś z posiadaczy Revoxa B77 sprawdzał to u siebie?

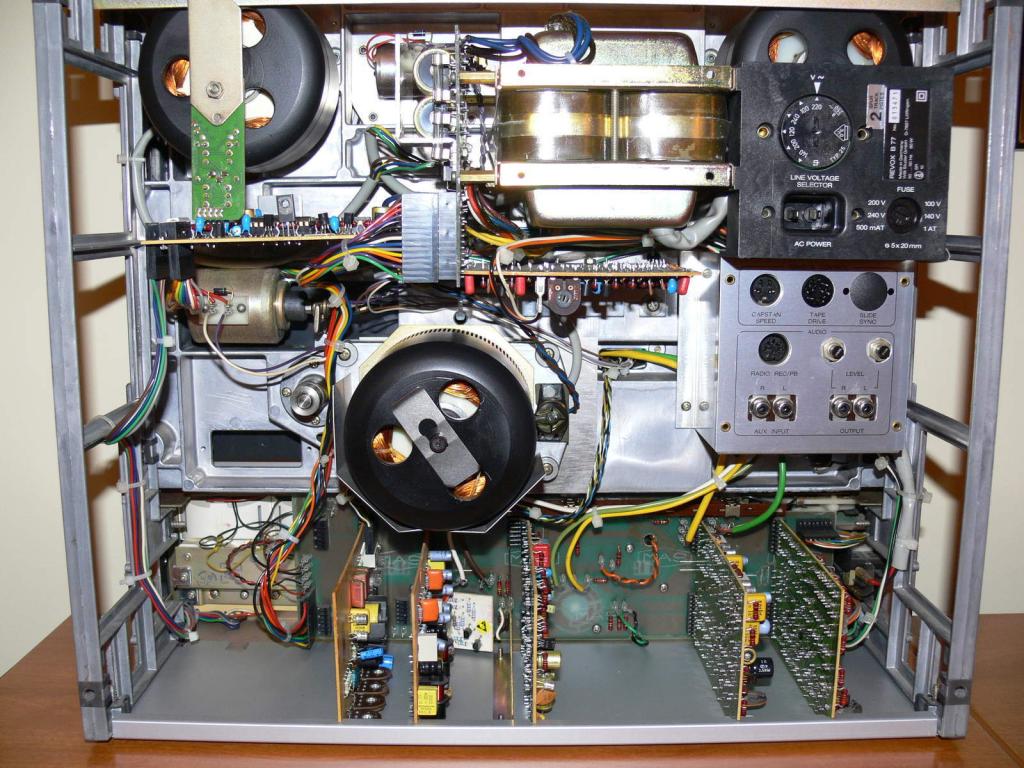

sprawdz czy przewody od glowicy so zamienione na gluwnej plycie (tam gdzie so te male plyki elekroniczne) w srodku magnetofonu) przewody zolty i zielony

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
