GAINCLONE

[pawelb]

Aż się boję pytać, ale może obejdzie się bez bicia - a te samwhy ktoś próbował:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) bo mam takich kilka i nie wiem czy sprawdzać?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[morris]

>>Lancaster

Widzę pełny minimalizm , tylko te 1000u powinny być trochę bliżej chipu- chociaż może są tylko na zdjęciu nie widać.



>>>pawelb

Zrób tak ja lancaster napisał 1000uF Panasonic FC/FA przy LMach i wywal Rubycony ZL-na 90 procent agresywna, ostra góra to one.

[Zerkos]

Co do kondów Samwha to miałem ich kiedyś kilka rodzaji i żaden nie brzmiał dobrze :(

Słabe są. Wszystkie podkładałem w różne miejsca, byle nie gdzie audio.

[lancaster]

morris, bliżej chyba już sie nie da, bo jeszcze na samych nóżkach są 100uF Nki;)

Przy okazji mały offtop, odpaliłem dzis D1 na moich płytkach, chodzi idealnie.

Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomant]

>lancaster

czy rikken czasami nie ma przylutowanej tylko jednej nóżki?

[morris]

Lancaster piknie... tu wręcz widać żę kondensatory masz zarówno blisko mostka jak i LMa;)

Teraz tylko radiator- ja już szukam ładnego kawałka miedzi- sporo osób twierdzi że ma znaczący wplyw na dźwięk material radiatora.

[lancaster]

morris, u mnie na tylnej ściance(alu) planuję wąski pasek miedzi przez całą szerokosc. Te kostki prawie sie nie grzeją przy normalnym ich wysterowaniu. Zresztą komu ja to piszę;)

Nie będę robił dodatkowych fotek. Zapewniam, że Rikken, jak i pozostałe elementy są polutowane jak ruska łódx podwodna.

Oczywiście nie z tych co ciekną;)

Pozdrawiam

[milsso]

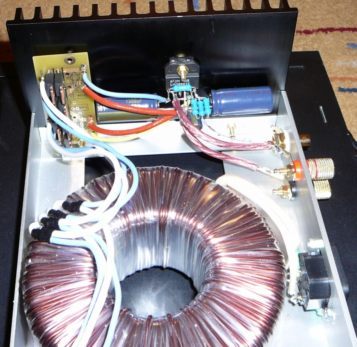

Witajcie.A to poniżej ja zdzielalem i nie jestem zadowolony bo duży przydzwięk z sieci i zniekształca dzwięk,szczególnie na niskich.Co dziwne jak odłącze jeden kanał (rca),to gra bardzo ładnie...próbowałem już GND chipów do obudowy podłączać i nie dało to efektu...może miał ktoś ten sam problem przy takim rozwiązaniu?wiem że drugie trafo byloby najlepsze(czyli takie dualmono)ale nie tak chciałbym to zrobić...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[4kowal]

--> milsso, 6 Sie 2006, 19:45



Połączenie uziemienia w gwiazdę często pomaga.

[milsso]

w gwiazdę?nie za dużo mi to mówi...a czy bezwzględne będzie uziemienie kabla zasilającego?

[Pi_etro]

Trafo powinno być ze specyfikacją "AUDIO" (ekranowane, z wtórnym przy rdzeniu)

[kafka]

Dobrze jest teżuzimić obudowę.

[milsso]

docelowo będzie takie jak piszesz...ale to dopiero po zakończeniu innych inwestycji..

spóbuje jeszcze opcje z jednym mostkiem na oba kanały, tak chyba ma większość...

[pswierq]

Czy przy łączemniu mas przy LM kolejność jak ze zdjęcia jest prawidłowa?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dj_zibi]

Właśnie odpaliłem Swojego GC na OPA549. Układ gra z trafem 350Va szybkie diody BYW29-200 w zasilaczu po 4700uf Elna. Przy kostkach po 1000uF BC. Wszystko ładnie pięknie tylko to nie ma basu. Kolega pisał ze to normalne w scalaczkach i Opa ma nawet ładniejszy bas niz LM. Więc wg mnie GC ze swoim Basem to pomyłka. Może to wina moich trudnych do wysterowania Kolumna. Ale każy wzmak na tranach kładnie GC pod względem basu. Jutro wywale kondy z zasilacza i dam tylko przy kostce 1000uF Zl lub FC zobaczymy.

[antos]

Nie jest to mozliwe aby GC nie miał basu ! wina najczęściej leży po stronie ustawienia kolumn czy też zródła które nie ma basu. Jesli masz tramwajowaty pokój ustaw kolumny na dłuzszej scianie i zobaczysz czy jest bas czy go nie ma.

Duże pojemności w zasilaczu są niepotrzebne najczęściej bas robi się rozlazły.

[uwe300]

co jak co ale kolumniska zibiego potrafia zatrzesc powietrzem:)

[Zerkos]

Może to wina tych kondów przy chipie. Wymień te BC 1000uF na Panasonic FC 1500uF.

To nie jest właśnie prawdziwe GC takie jakie powinno być (na LM3886, LM3875), dltego może trzeba ekserymentować z różnymi pojemnośniami od początku. Chociaż wydaje mi się , że aż przy 4700uF Elny przy mostku bas może być mułowat, ele powiniem mieć sporego kopa.

Może on ma 10 A na wyjściu, ale jak zwykle nie jest w satnie wysterować kolumn o małej efektywności.

dj_zibi A ustawiłeś ograniczenie pądowe kostki na maksymalna wartość szczytową (10 A) ?

[dj_zibi]

Co do ustawienia kolumn to w moim wypadku stoją tak od roku i zawsze był bas. W tym GC bas jest ale mało go i płytki wydaje mi się ze to normalnośc w GC.

[pswierq]

Proszę o odpowiedź co do poprawności prowadzenia mas. Czy rysunek powyżej jest poprawny?

Na bas na pewno ma wpływ grubość okabowania wewnątrz GC, prowadzenie masy no i kondzie na zasilaczu.

Na OPA 541 gra mi dobrze, z ładnym basem z Panasonickami 1000uF/50V na OPA i na mostku. Próbowałem przy chipie małych wartości - BG100(b. dobry efekt) i Nippon 270uF/100V i wtedy basu troche brakowało.

Sam układ zlutowany w T-modzie z małym wzmocnieniem (rez. 3.6k). I gra dobrze.

Ale GC na LM3875 gra lepiej (choć basiora takiego natrazie nie ma).

Pozdrawiam

[pawelb]

Te tanie BC to chyba rzeczywiście dobre kondensatorki - wstawiłem je zamiast ZL i dopiero teraz nie mam odruchu sięgania po wtyczkę zasilania po 15 minutach słuchania muzyki, z zasilacza wyrzuciłem to co było a wstawiłem tylko 100uF/100V takie jakie akurat miałem, może nie będę pisał jakie bo to kondy, które kupiłem z przeznaczeniem do mutingu.

Bas jest lżejszy niż przy wcześniej zainstalowanych wielkich pojemnościach. Pojawiła się jakaś tam głębia przestrzeni i złagodniała średnica i góra.

Może jakby były dostępne takie BC powiedzmy 2200 to i bas byłby trochę silniejszy choć narzekać specjalnie na jego brak nie mogę.

Jestem ciekaw tylko, czy ktoś mierzył moc takiego wzmacniacza z pojemnością ledwie 2000 przy kostce i z niemal niczym przy mostkach przy THD < 1%???

[dj_zibi]

Zawsze myślałem ze ta wasza zabawa w kondensatorki to głupota. udało mi sie odpalić OPA549 z kondami przy scalaku 1000uF BC oraz po 4700uF w zasilaczu i nie było basu. Pomyśląłem a moze pobawie się. Wywaliłem kondy z zasilacza jeszcze mniej basu. Zasilacz zostawiłem bez kondensatorów a przy scalaku dałem Rubycona ZL 1000uF pojawił się bas krótki punktowy ale bez potęgi było dbrze. nastepnie wymieniłem Zl na 3300uF Philipsa tego co wyżej podął ktos link do nich. Podłączyłem ideał jest bas glebszy wiekszy. Góra się cofnęła wzgledem Zl ale chyba zostane przy 3300 przy scalaczku. Zaraz poeksperymentuje z zasiaczem.

[morris]

Kolejny nawrócony:)

[morris]

pswierq

Masa jest ok-tylko wszystko w jednym punkcie. Co to jest M22K?

[morris]

Dobra już wiem- co to M22K coś dzisiaj wolno myślę;)

[pswierq]

Dzieki Morris;

M22K to elpoda 22k od nóżki 7 do masy.

Czy macie doświadczenie w dobieraniu przewodów?

Czy mogą być "za grube" w przypadku połączeń na mostku?

Pozdrawiam

Piotr

[pswierq]

moriis, ja po zlutowaniu tego co teraz gra i podłączeniu pierwszym stwierdziłem, że coś kurna cicho. nawet do Wratha napisałem, po czym doznałem olśnienia: brak rezka 680ohm :).

[Pi_etro]

Kto jeszcze nie widział, polecam ściągnąć sobie plik pod tytułem "Shigaraki Video Clip (Video Clip for Budapest HES 2004)", ze strony:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

>Poza tym nie jestem pewien czy Peter robiąc projekt przerzucał kilogramy przeróżnych części w poszukiwaniu dobrego zestawienia, czy wziął po prostu sprawdzone markowe komponenty i wyszło względnie dobrze, a filozofię do tego i legendę wokół wzmacniacza stworzyli forumowicze windując nieświadomie ceny fc-ków do 11 zł/szt.<



Krytyczny dobor rezystorow nastapil podczas jednego wieczoru w lokalnym sklepie Audio Oasis, poparty wczesniejszym, przynajmniej rocznym odsluchem roznych wersji. Testowalem Vishay S102, nude Vishay, Vishay VTA 55, Riken, Dale, Holco, Caddock, Kiwame, Allen Bradley, AN tantalum, Caddock TF020, Elpod. Obecna konfiguracja jest najlepiej grajaca w moim odczuciu, pozycja danego typu rezystora w danym miejscu w ukladzie tez.



Na temat kondensatorow wypowiadalem sie juz wczesniej tu:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Wiem ze 47Labs uzywaja elektrolity BC w DACu, byc moze to samo w GainCard. Nie mailem jeszcze okazji ich sprobowac.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pawelb]

Ok.

Jak byś miał okazję posłuchać tych tanich BC przytoczonych w linku parę postów wyżej, byłbym ciekaw Twojej opinii na ich temat w stosunku do innych np. FC.

Po wymianie Rubyconów ZL na te BC po 1zł/szt CD-ek przerobił od wczoraj ze 20 płytek i dźwiek jest naprawdę przyzwoity - nie do poznania w stosunku do ZL.

Powinny dotrzeć do mnie może i jutro panasonic Fa to się przekonam czy bedzie jakiś postęp w jakości dźwieku.

Jedyny mankament w tej chwili to wrażenie, że przy nieco większych głośnościach - tak na ucho może z 10-15W przy utworkach z intensywnymi "przeciągniętymi" basami gubi nad nimi kontrolę i pojawiają się zniekształcenia. Punktowe uderzenia nawet bardzo głębokie są OK - nie wiem czy to nie efekt uboczny zbyt małych pojemności.

Przy okazji mam pytanie do GC-owych wyjadaczy - czy trafko 100VA wystarczy do napędzenia GC na 3876/3875, chce zaznaczyć, że nigdy nie używam więcej niż tych 15W a przeważnie ok 5W więc rezerwa chyba będzie.

Czy rozbieżność napięć rzędu 0,3V (~21V/20,7V) może mieć negatywny wpływ na dźwięk?? - pytam, poieważ mam takie w domu zupełnie bezużyteczne??
