GAINCLONE

[Lt_Bri]

-->cool architect, jak wimki nie masz pod ręką, to najzwyklejszy Miflex MKSE wystarczy (i tak między nim a wimką prawie nie słychac różnicy ;) ).

[gregin]

Powidzcie mi co lepsze, wstawic kondy wejsciowe do CD i wywalic trany mutujace z CD czy pozostawic tak jak jest, bez kondow wejsciowych i CD z tranami mutujacymi?

[gregin]

kondy wejsciowe do gc mialo byc oczywiscie;)

[gregin]

a te kondy wejsciowe to przed potkiem za czy obojetnie?

[Molibden]

Wywal mute, kondensatory na wyjściu CD jeśli po tym nie będziesz miał napięcia stałego na wyjściu.

W GC daj przed potencjometrem.

[maxdila]

witam, jestem w trakcjie budowy wzmacniacza na lm3886 i mam małe pytanko dot. potencjometru firmy ALPS mianowicie na 6 nóżce jest połączenie masy wejścia sygnałowego - pytanie - czy i co mi da podłączenie masy prawego i lewego kanału pod tą nóżke (100kohm) czy wystarczy połączyć kabelki masy razem poza potencjometrem ?

[Marcin_G]

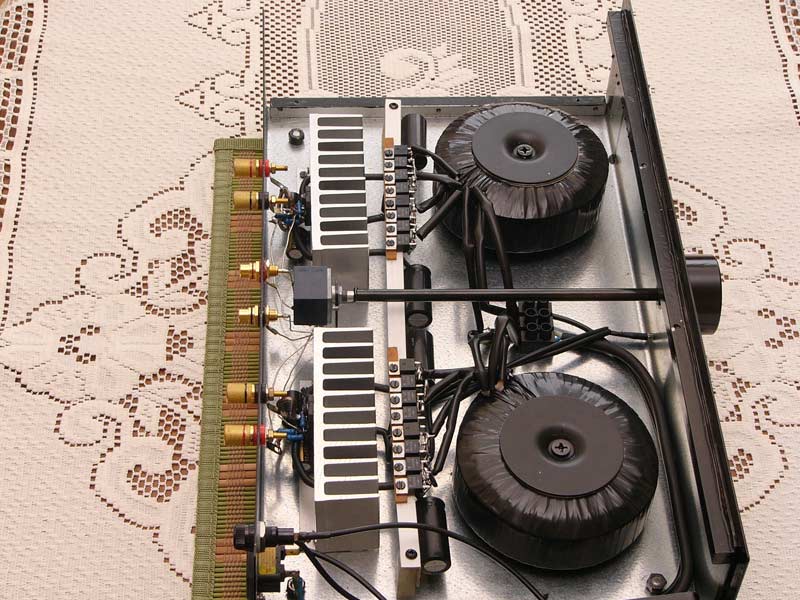

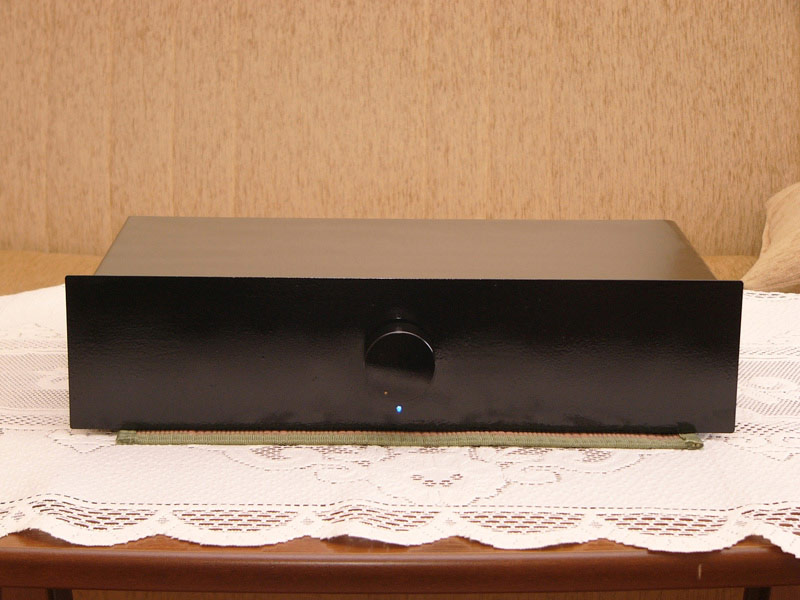

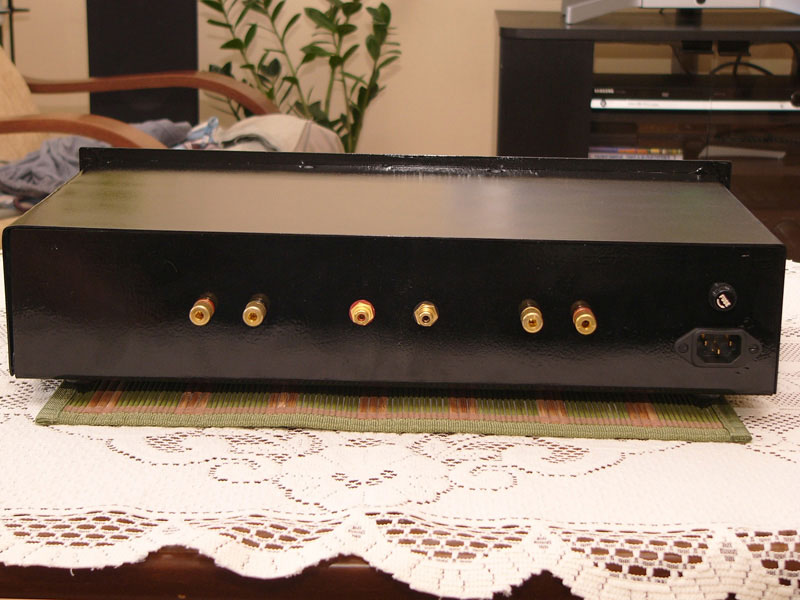

GainClone w końcu ukończony :) Obudowa nie jest najpiękniejsza, ale tak to się kończy gdy nie chce się poświęcić więcej czasu. Co się tyczy zaś wnętrza GC to starałem się jak mogłem. Myślę że nie wyszło aż tak źle. GC jest zbudowany na LM3875, rezystory z Elpodu, natomiast kondensatory to Nichicony KZ, może kiedyś będą BG.

Jest to wersja jaką zamieścił Peter w późniejszym czasie, czyli 1000 mikro przy mostkach i po 100 mikro przy LM. Co do dźwięku to na razie za dużo nie napiszę. Po pierwsze trochę brak czasu na intensywne odsłuchy, a po drugie to nie te kolumny :( Jak znajdę czas to zabiorę to cudo do Fripa i u niego posłuchamy jak gra.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Marcin_G]

Kolejne fotki

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dj_zibi]

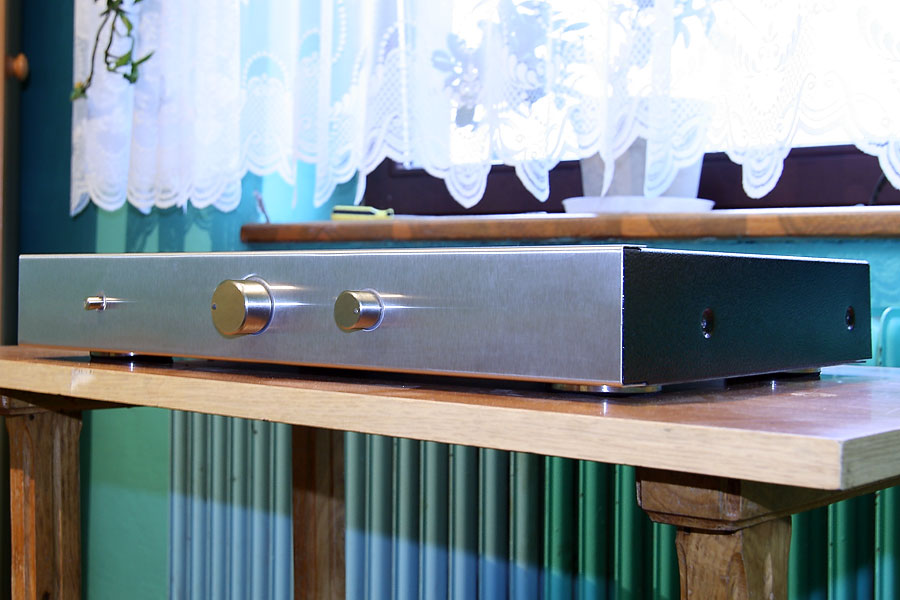

Mój Ci on:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[DARIUS]

Witam!

Proste klasyczne - przez to ładne i uniwersalne! Mi się podobają Wasze GC. Mam pyt do Dj_zibi,- jak rozwiązałeś selektor wejść - sygnału? Jak zrobiliście przednie panele - pyt do obydwu kolegów powyżej? Pozdrawiam!

[Gość _harry]

bardzo podoba mi sie konstrukcja marcin'a_g, moj pierwszy clon byl zrobiony p2p i chyba gral najlepiej mimo niezbyt wypasionych czesci... a tu polaczenia sa bardzo krotkie, ciasny montaz przy samych gniazdach. mozna bylo poprawcowac jeszcze nad dlugoscia kabli wejsciowych... ale tu juz sie czepiam ;-)

ale jednym slowem: fajny.

[Marcin_G]

Dziękuję za komentarze.

Przedni panel w moim GC to po prostu kawałek blachy przyklejony Poxipolem do dolnej części obudowy. Na początku miała być zwykła prosta obudowa, ale po głębszym zastanowieniu stwierdziłem że lepiej będzie wyglądać jak przedni panel będzie trochę wystawał poza obrys obudowy.



dj_zibi, jak zwykle profesjonalne wykonanie, rewelacja :)

[cool architect]

jeszcze jedno jka podlaczyc . .te kondensatory ?? czy tylko na sygnal po jednym .. czy na mase i sygnal ? tzm ma mkupic dwa czy trzy ??

pozdrawiam :)

[Molibden]

Dwa. Po jednym na sygnał. Na masę nie.

[cool architect]

no dalem owe kondensatory i caly dzwiek mi poszedl .. wyciol sie bas .. gora wysoka jka nie wiem co .. i zaczely od pewnej glosnosci zezic .. masakra .. na pewno na inputach ?? w gc ? i takie ?? po poratu cala barwa dzwieku poszlo . .tzn nie ma jej .. masakra ..

[cool architect]

a i jszcze jedno . nie mam w gacku potka tylko w preampie ..

i jka chodizl na baterie bylo ok teraz mam akumulatorki o pojemnosci 200mAh i sie dziad grzeje .. a z kondensatorami to ... czlonowato brzmi :/ co by nie napisac gorzej ..

[Molibden]

Jaką pojemnosć dałeś? Muszą się może wygrzać. I co to za pre?

[cool architect]

no e .. kondziory wlutowalem do gacka zaraz za imputem .. 4,7uF 100v .. a pre na opa 627 .. ale nawet jak nie bylo pre tylko cd podlaczony do gacka .. to tez zupelnei inny dzwiek .. i nie wie czy to kwestia dogrzania .. hmm .. .jkaos tak nie wiem .. :/

[Molibden]

A masz woltomierz? Jakie są napięcia na wyjściu pre [mV]?

Jak nie masz potencjometru w GC tylko na wejściu pre to kondensatory powinny być przed lub za potencjometrem a wyjście OPA627 może być bezpośrednio połączone z wejściem GC.

[cool architect]

ok to zareaz jakos moze uda mi sie zalatwic woltomierz i posprawdzam :)

[marcinw899]

mam parę pytań co do tego wzmacniacza (tak na zapas bo w najbliższej przyszłości nie będę go robił)

1. który scalak jest najbardziej popularny? (są rożne te LM-y)

2. który najlepiej gra?

3. czy do clona potrzebne jest symetryczne zasilanie?

4. czy jeśli symetryczne jest potrzebne to czy dobrze narysowałem rysunek?

5. napięcie zasilania rozdziela się na 2 kanały równolegle?

6. jeśli potrzebne jest symetryczne to minus nie jest masa, ale masa jest wspólna dla obu kanałów?

Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Sav!O]

1. który scalak jest najbardziej popularny? (są rożne te LM-y)



popularny jest ten ktory jest najnowszy, obecnie LM4780/32



2. który najlepiej gra?



LM4780/32



3. czy do clona potrzebne jest symetryczne zasilanie?



tak



4. czy jeśli symetryczne jest potrzebne to czy dobrze narysowałem rysunek?



paint?



5. napięcie zasilania rozdziela się na 2 kanały równolegle?



tak jezeli korzystasz z jednego trafa i zasilacza nie jezeli robisz dyal mono - 2 koncowki mono



6. jeśli potrzebne jest symetryczne to minus nie jest masa, ale masa jest wspólna dla obu kanałów?





yep

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marcinw899]

nie paint - photoshop -ale czy dobrze go nabazgrałem??

[marcinw899]

byłbym zapomniał:

jak się lutuje do napięcia symetrycznego kondki filtrujące???

[tomant]

tu są wszystkie odpowiedzi na twoje pytania:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Marcin_G]

Podłączyłem w końcu GC do tego co posiadam i po przekręceniu potencjometru gdzieś tak na godzinę 11, usłyszałem dobiegający z głośników delikatny szum. Jak ustawiłem potencjometr na maksa to szum tylko troszkę się zwiększył. Mam więc pytanie czy taki objaw jest spowodowany złym wykonaniem GC, jeśli tak to na co mam zwrócić uwagę, a może to po prostu wina moich "super" kolumn?

[Koyotee]

o żesz ty w mordę....

pół dnia czytania, doszukiwania się schematów, przewalanie ton dyskusji i sprzeczek. Nie mam już siły.

Trafo z toroidy.pl już do mnie jedzie, MUR z Allegro w drodze, kostki i kondensatory Panasonica w pudełeczku w szufladzie, rezystory Elpodu nabierają "starości", głowa mi pęka od pomysłow na obudowę jest tylko jeden problem:



Potrzebuję na gwałt płytki do wersji 3875,

jeśli komuś się kurzy parka płytek od Bryana albo nie daj Bóg Veterana to poproszę o info na prv, gg:1295784, mail [email protected] albo walnięcie kilka razy w rynnę na Krochmalnej w Warszawie. Jak dla mnie mogą być nawet po nieudanych lutowaniach, byle sprawne. Chcę na razie złożyć to tak żeby działało.



Teraz z innej beczki: Co wy na to żeby front obudowy wykonać z wypolerowanego na maxymalny błysk czarnego granitu z wypiaskowanym ładnym napisem "Gainclone" gdzieś u dołu? Reszta to będzie prawdopodobnie alu, u góry jeśli uda mi się znaleźć perforowana blacha (stal?) polerowana. Widziałem kiedyś taką blachę w którymś GC pokazanym przez Petera Daniela. Muszę to jakoś zwizualizowac bo sam nie do końca sobie wyobrażam ;)

[Molibden]

>Marcin_G



to raczej szum ze źródła lub coś zbierasz z kabli.



>sav!O



Ad 1 LM3886; LM3876; LM3875; LM1875;

AD 2 86- lepszy bas; 75 - lepsza góra.

[Koyotee]

Mam płyteczki :)

Właśnie do mnie śmigają. Wszyscy polecali firmę toroidy.pl i ja nie będę inny. Dostałem trafo w ciągu dwóch dni, elegancko opakowane, z paragonem w środku, profi wykonanie, długie wyprowadzenia, no i ta cena: 115zł razem z przesyłką za 400Wat.

[wuja69]

Pozdrawiam,proszę o pomoc w budowie mojego GC,a mianowicie mam problem z moim transformatorem toroidalnym.Przy załączeniu bez obciążenia powoduje zadziałanie bezpiecznika 10A w instalacji domowej.Moc trafa to 300W.Jak temu zaradzić?
