GAINCLONE

mirfak · 13 Listopada 2007

Do Petera.

Przeglądałem Twoją stronę i jestem zainteresowany kupnem kit'a premium.

W związku z tym mam pytanie, czy cena za kit+przesyłka jest ostateczna, czy należy do tego dołączyć jeszcze jakieś koszty (np. opłata celna itp.)?

Pozdrawiam

marcinw899 · 13 Listopada 2007

czyli wszystkie kondki oprócz panasoniców wywalić?

F4 · 13 Listopada 2007

Ja bym tak zrobił, tylko Panasonic zostawić.

zdjęcia masz w zakladce DIY >> gainclone.

Schematy układu LM3886 masz na stronie www.unisonus.com

Jeśli masz płytke, na razie uruchom na niej, będzie łątwiej o ew. poprawki

Pozdr.

marcinw899 · 13 Listopada 2007

czy ten schemat jest dobry- bo z tego schematu mam potrzebne elementy, a juz nie mam kasy na kupno innych:/

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

marcinw899 · 13 Listopada 2007

bardzo prosiłbym o przypisanie numerek nóżek do literek ze schematu bo chce zrobić w pająku, (zdjęcie zapożyczone od jednego z forumowiczow, mam nadzieje ze sie nie obrazi)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

ghost666 · 13 Listopada 2007

Tutaj masz wszystko czego Ci potrzeba:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

marcinw899 · 13 Listopada 2007

dataszita już widziałem :/

tylko tam są narysowane nóżki w jednym rzędzie, a lm maja dwa rzędy, nie wiem czy moja 11 nóżka to 11 ze schematu.

prosiłbym o dopasowanie cyfr do literek , dzięki temu nie sknocę sonie kostek. inaczej nie umiem (zależy mi na tym schemacie który podałem bo tam jest tylko 5 elementów. proszę o wyrozumiałość i poświecenie kilku minut.

Pozdrawiam

foni · 13 Listopada 2007

zostaw w spokoju to zdjęcie "wypożyczone"

zrób swoje - centralnie z góry i zajrzyj do ...shita

marcinw899 · 13 Listopada 2007

aha czyli juz wiem jak to się liczy (numery nóżek), ale nie wiem dalej z której nogi odchodzi np kondek 100/50 (rozumiem ze 100nF)

ludzie pomóżcie, bo nie chce być skazany na płytkę z AVT (teraz sobie pluje w brodę ze ją kupiłem)

Pozdrawiam

foni · 13 Listopada 2007

Na wklejonym przez Ciebie rysunku nie ma 100nF tylko 100uF 50V

F4 · 13 Listopada 2007

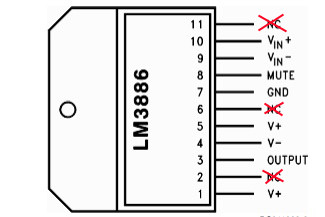

tak to ma wyglądać.

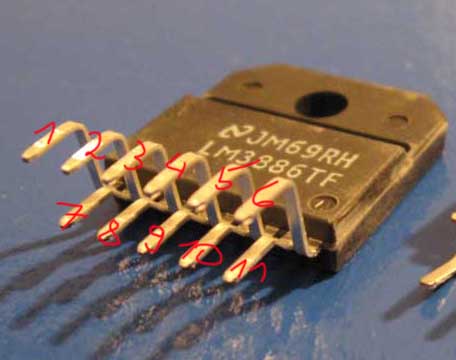

Jak weźmiesz swojego LM-a i spojrzysz na niego dokładnie jak to pokazane na rysunku bedziesz miał odpowiednią numerację nóżek

Pozdr.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Karmaj · 13 Listopada 2007

>marcinw899

Znalazłem jeszcze taki schemat, może to coś pomoże.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

F4 · 13 Listopada 2007

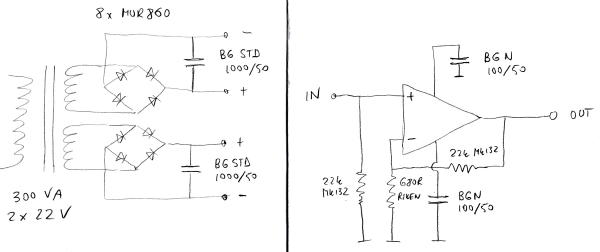

MOżesz równierz w miejsce "skreślonych" 1000uF BG STD przy mostku dać 1000uF Panasonic FC (na płytce AVT będą to główne kondy) a w miejsce na schemacie BG N 100uF/50V (na płytce AVT będą to miejsca na MKP) wstawić Panasonic FC 100-120uF/50V.

Rezystory (nie wiem jakie masz) kup (na jeden kanał)2 szt 22K i jedną szt 680R na allegro u Mustangica, lub na rezystory.net (chyba) Vischay/Dale.

Zagra świetnie!!! a cena za 1szt rezystorka to chyba 1zł

Pozdr.

PS nie lutuj na "pająka" lepiej użyć płytki uniwersalnej, będzie Ci dużo prościej, a montaż i tak będzie P2P. na pewno płytka uniwersalna będzie lepsza od tej z AVT.

Zastosuj też dobry podwójny mostek z diód MUR840/860.

Jeśli jednak dajesz mostek prostowniczy, zaraz za nim wstaw jakies MKP, Wima lub Ero, jeszcze przed 1000uF

F4 · 13 Listopada 2007

Rezystor pomiędzy pin9 i pin3 najlepiej przylutować bespośrednio do tych nóżek, kondensatory też powinny być jak najbliżej LM.

Tyle elementów na jednej płytce wystarcza do działania :-) ba, tego czerwonego BG-N na wejściu też może nie być, ale to w zależności od reszty systemu.

W innych "klockach" powinny wtedy być na 100% kondensatory wyjściowe.

Pozdr.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

marcinw899 · 14 Listopada 2007

wielkie dzięki !

będę musiał kupić tyko 100uf/50 i gitara :D

Pozdrawiam i dziękuję

F4 · 14 Listopada 2007

Marcin

Bez tych 100uF/50V tez będzie grało, ale one dodają "takiej delikatności" w brzmieniu.

Mam nadzieję, że teraz już będzie Ci łatwiej i uruchomisz swojego własnego GC.

Pozdr.

marcinw899 · 14 Listopada 2007

cholera na pająka nei ma wogole dźwieku :/

cholera musze to na spokojnie jutro złożyc :/

ech 4 elemnety i tyle mam problemów :/

F4 · 14 Listopada 2007

dźwięku nie będzie jeśli od pin8 do masy nie dasz rezystora (mute)

F4 · 14 Listopada 2007

twu!!!

Rezystor MUTE 47K ma byc Pin8 do U-

Molibden · 14 Listopada 2007

Rezytor od Mute powinien mieć wartość około 16-24k takzeby płynął przez niego prąd ok. 2mA.

marcinw899 · 15 Listopada 2007

ok dam 22k, poprzednio dałem 2 razy po 22k (czyli 44K)

ale do złego pinu :D, dzisiaj koło 14 go polutuje i sie zobaczy :D

Pozdrawiam i dzieki Wam

marcinw899 · 15 Listopada 2007

no zas nie działa:/

gdy potek jest na minimum membrana głośnika jest wypchana do przodu i buczy, gdy pogłoszę trochę to ustępuje ale daje buczy i dzwiek jest przesterowany.

Bacek · 15 Listopada 2007

Sałe napięcie na wyjściu? Nie spal głośnika.

marcinw899 · 15 Listopada 2007

25 V

testuje na 20 cm STXie z cewka 120 wat, na razie głośnik nie spalił się

Lt_Bri · 15 Listopada 2007

-->F4, w którym miejscu dałeś te sikorele (przy mostku?), bo niedługo też chcę się z takimi pobawić (mam wartości 1000uF/100V i 4700uF/63V).

No i jak na to wzmacniaczyk zareagował?

F4 · 15 Listopada 2007

Sikorele 1000uF/100V mam zaraz zamostkiem 2szt na obie końcówki, przy LM są (jak widać) Nichicon FineGold 100uF/50V gra to dużo lepiej niż z Panasonic FC, obojętnie w jakiej konfiguracji, a testowałem 1000uF przy mostku, 100uF tez FC przy LM, na zmiane z Nichicon FineGold 100uF przy LM, po zmianie na Siemens Sikorel pojawiło się zdecydowanie więcej dźwięków, jeszcze lepsza stereofonia. Jest jednak minimalnie mniej basu, ale jest dużo lepszy. Panasonic FC troszkę spowalnia bas.

Ale przy okazji dałem też jako zasilający Kimber4PR, co już wiem że daje zdecydowaną poprawę, zwykłe kabelki na zasilaniu to jak zwykłe kondy przy LM!

Obecnie robie nowy układ

Siemens Sikorel 1000uF przy mostku, przy LM na razie Nichicon FG, ale będę testował jeszcze Elna Silmic i BG-N w tym miejscu,układy to tym razem LM3886, czekam jeszcze na rezystory Vishay/Dale.

Zastanawiałem sie jeszcze nad użyciem Allen Bradley, może następna końcówka :-)

Pozdr.

F4 · 15 Listopada 2007

>>INVOLVE

Wiesz już może coś na temat obudów do GC?

Przy okazji posłałem Ci meila.

Pozdr.

Bacek · 16 Listopada 2007

marcinw899,

Chodziło mi o napięcie na głośniku a nie na zasilaczu.

kuba-phase · 16 Listopada 2007

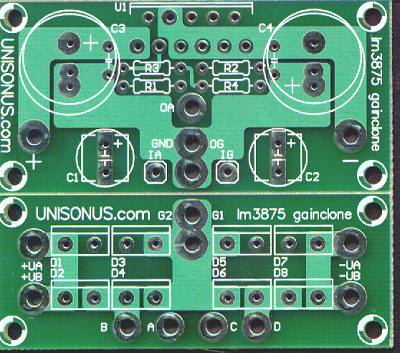

Witam wszystkich. Mam „elektryczny” problem. Chcę wykonać Gainclona LM3875 na płytkach veterana (a właściwie to zmodernizować) wg. poniższego schematu. Proszę o podpowiedź, w które miejsce wlutować elementy:

1) Na których nóżkach LM’a wlutować Caddock’a 22k w sprzężeniu zwrotnym?

2) W którym miejscu wlutować Rikena 680Ohm (R1, R2, R3 czy R4)?

3) W którym miejscu ma być Caddock 22k (R1, R2, R3 CZY R4)?

4) Czy BG N 100uF/50V mają być w miejscu C1 i C2 (NONPOLAR jako +)?

5) Czy BG STD 1000uF/50V mogą być podłączone w następujący sposób: pierwszy: „+UB” z „G1”, drugi analogicznie „–UB” z „G1”, gdzie w G1 jest minus z pierwszego i plus z drugiego kondensatora?

6) Czy potrzeba lutować jakieś zworki?

Za odpowiedź serdeczne dzięki.
