GAINCLONE

[minek6]

Jeszcze żeby kolega FOKSIK napisał liste elementów gdzie co lutować to było by git.

pozdrawiam

[Foksik]

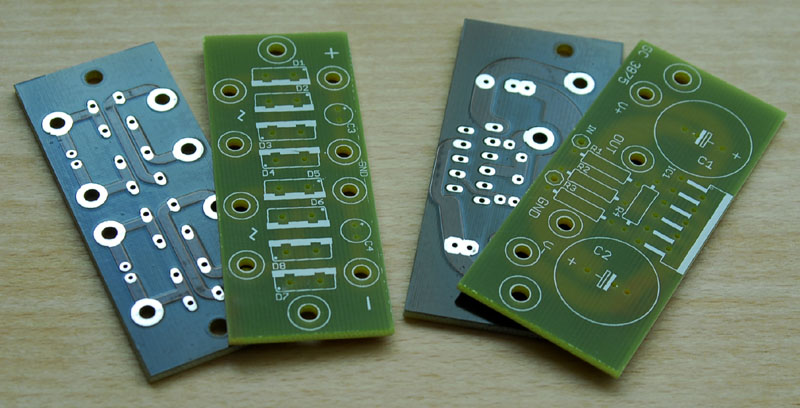

Muszę się pochwalić :-)

Płytki które robiłem ostatnio na zamówienie kolegów z forum. Było więcej chętnych niż miałem tych płytek więc jeśli nadal jest zapotrzebowanie to mógłbym jeszcze zamówić.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Foksik]

Tutaj schemat do płytki. Wartości elementów są na pierwszej stronie tego wątku.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[aleksandero1]

Jeśli chodzi o płytki GC to jestem chętny na jeden komplet stereo



1) aleksandero1- 1 komplet

[waper]

Może lepiej tutaj napisac liste elementow konkretnie pod płytke Foksika.

I czy możliwe by było zamównienie LMek jakoś masowo? Moze by wyszło taniej..

[neodom]

Rowniez wzialbym komplet stereo tych plyteczek , jaka cena i gdzie przelac ?

[Piotreq23]

>Foksik



Bardzo fajne płyteczki - sam bym się skusił, ale udało mi się dostać płytki power clona by Veteran. Na fotkach widać jakieś tajemnicze rezystorki- możesz ujawnić producenta?

Jak oceniacie beyschlag'i w gainclonie w porównianiu do np. eldpodów?

[BB84]

Czy ktoś z okolic Bytomia poskładał gainclone i byłby tak uprzejmy udostępnić go do odsłuchu ?



Pozdrawiam.

[zoltar7]

Foksik, 22 Mar 2008, 14:08



>Muszę się pochwalić :-)

>Płytki które robiłem ostatnio na zamówienie kolegów z forum. Było więcej chętnych niż miałem tych

>płytek więc jeśli nadal jest zapotrzebowanie to mógłbym jeszcze zamówić.



Ja bym się pisał, jakby co.

[baksik00]

Ile taka przyjemność kosztuje ? :P W razie czegos był bym chetny na stereo.

[aleksandero1]

Jeśli chodzi o płytki GC to jestem chętny na jeden komplet stereo - jeszcze raz bo coś nie poszło....



1) aleksandero1- 1 komplet

[Foksik]

OK. Komplet stereo 30zł. Zamawiam jak uzbiera się co najmniej 12 chętnych.



1) aleksandero1- 1 komplet

2) neodom - 1 komplet

3) zoltar7 - 1 komplet

4) baksik00 - 1 komplet

[zoltar7]

Foksik



Może zabrzmi to głupio ale czy dobrze rozumiem, że komplet składa się z 2 x płytka pod LM i 1 x płytka pod diody... czy tak?

[DARIUS]

Witam! Zatem-



1) aleksandero1- 1 komplet

2) neodom - 1 komplet

3) zoltar7 - 1 komplet

4) baksik00 - 1 komplet

5) Darius - 1 komplet

[dziejok]

Witam!



1) aleksandero1- 1 komplet

2) neodom - 1 komplet

3) zoltar7 - 1 komplet

4) baksik00 - 1 komplet

5) Darius - 1 komplet

6) dziejok - 1 komplet

[robikjohn]

Witam!



1) aleksandero1- 1 komplet

2) neodom - 1 komplet

3) zoltar7 - 1 komplet

4) baksik00 - 1 komplet

5) Darius - 1 komplet

6) dziejok - 1 komplet

7) robikjohn - 1komplet

[antos]

zoltar7



Komplet składa się z dwóch płytek pod LM i jednej pod zasilacz czyli 8 diód pod jedno trafo. Mozna też uzyć jendnego trafa z czterema parami wyjsć na wtórnym lub 2 trafka z dwoma parami wyjść i zastosować dwie płytki zasilacza w sumie 16 diód.

Moim zdaniem przewymiarowane trafo z pogrubionym drutem na wtórnym lepiej sie spisuje przy napędzeniu trudniejszych głosników.

[sou]

Zastosowałem radziecki transformator toroidalny 2x26V (chyba 230W, wyciągnięty ze wzmacniacza amfiton 2x75W), na uzwojeniach wtórnych drut ok. 1mm, mostek na 8-miu MURkach wykonany w "pająku" na jakimś (radzieckim:) złączu krawędziowym, połączenia srebrzanką z zasilacza komputerowego (masa to schodzące się w jednym punkcie przewody, cały pęk jest zaciśnięty w tulejce i zalutowany). Dwa scalaki (LM3886) umieściłem na radiatorze z wiatrakiem od pentium 4. Rezystory "z półki", docelowo elpody, filtr to ok. 2500 uF (bateria kondensatorów wyciągniętych z zasilaczy, więc myślę, że w miarę niskoimpedancyjnych; zbocznikowanych kondensatorami 2x0,47uF MKT oraz 2,2nF ceramiczne), zamierzam dołożyć jeszcze 4 Panasoniki 1000uF jak tylko dojdą. Obudowa to karton, docelowo coś się wymyśli. Źródło to oczywiście komputer i karta SB Audigy 24. Kolumny: monitorki CATH 130-4 SK (90 W mocy -130 muzycznej, czterodrożne, bass reflex). Całość kosztowała mnie jakieś 200zł i trzy dni w oparach kalafonii i gra - moim skromnym zdaniem - naprawdę dobrze. Nie mogę grać za głośno więc nie testowałem wydajności zasilania/chłodzenia. A obudowa kartonowa dość słabo ekranuje fale radiowe, dlatego czasem słyszę CB radio (nie częściej niż raz w tygodniu ;). Tony wysokie jak dla mnie są za ostre (albo po prostu ich za dużo) więc zmniejszyłem na karcie i jest całkiem nieźle.

[qrzeqorz]

Witam!



1) aleksandero1- 1 komplet

2) neodom - 1 komplet

3) zoltar7 - 1 komplet

4) baksik00 - 1 komplet

5) Darius - 1 komplet

6) dziejok - 1 komplet

7) robikjohn - 1komplet

8) qrzeqorz - 1 komplet

[zoltar7]

sou, 26 Mar 2008, 09:49



To zbudowałeś GC w duchu 47labs... to jest z tego co jest pod ręką :))

[waper]

Czy moge zamiast 680r w R1 dać 820r ?

[Piotreq23]

>Czy moge zamiast 680r w R1 dać 820r ?



Śmiało, tylko wzmocnienie zmniejszt się o ok. 5,5dB

[Piotreq23]

Ponawiam pytanie, czy ktoś testował rezystory beyschlag w clonie?

[BB84]

Czy ktoś próbował konfiguracji LM3875 parallel ? widziałem układy LM3886 oraz LM4780 połączone równolegle. Podobno zwiększa się wydajność prądowa oraz kompatybilność z impedancjami poniżej 8R. Czy układ równoległy lepiej radzi sobie z trudnymi kolumnami ? jakie są wady i zalety takiego łączenia ?



Pozdrawiam.

[minek6]

Czy ktoś z forumowiczów mógłby napisać jakie wartości przypadają na poszczególne rezystory na płytce od kolegi FOKSIKA;Dzięki z góry



R1 - ...

R2 - ...

R3 - ...

R4 - ...

[waper]

R1 - 220

R2 - 22k

R3 - 680

R4 - 22k



Niech ktos to potwierdzi ;)

[arkotic]

Witam!



1) aleksandero1- 1 komplet

2) neodom - 1 komplet

3) zoltar7 - 1 komplet

4) baksik00 - 1 komplet

5) Darius - 1 komplet

6) dziejok - 1 komplet

7) robikjohn - 1komplet

8) qrzeqorz - 1 komplet

9) arkotic - 1komplet (stereo)

[aleksandero1]

GC STEREO



>1) aleksandero1- 1 komplet

>2) neodom - 1 komplet

>3) zoltar7 - 1 komplet

>4) baksik00 - 1 komplet

>5) Darius - 1 komplet

>6) dziejok - 1 komplet

>7) robikjohn - 1komplet

>8) qrzeqorz - 1 komplet

>9) arkotic - 1komplet

[WarrioR]

BB84:



Równoległe połączenie scalaków ma swoje plusy.

Polecam notkę producenta, gdzie jest wszystko opisane:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

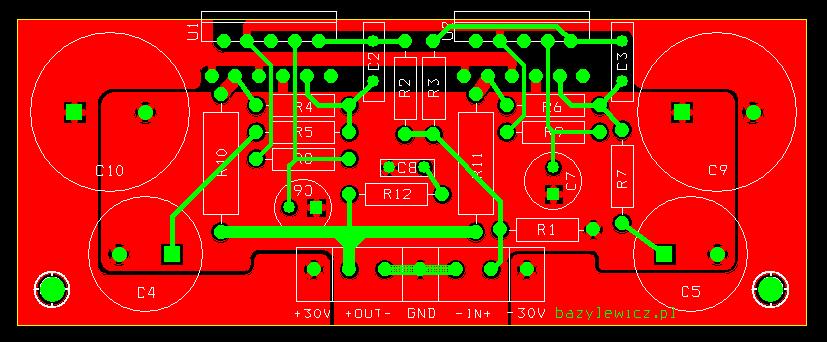

Ps. Takie wzmacniacze też się robi często, np. ja na dniach oddaję płytkę do zakładu, pod PA100 ;-)



Tak wygląda:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[BB84]

WarrioR



Szczerze mówiąc data sheet nie wiele mi w tym przypadku mówi. Czy mógłbyś rozszerzyć trochę tę kwestię i przedstawić w bardziej przystępny sposób zalety łączenia równoległego ? widzę, że stosujesz dwa układy LM3886 na kanał, co sądzisz o połączeniu np. 3 równolegle ?



Pozdrawiam.
