wracając do tematu mas...



złożyłem 3 GC i zauważyłem że wzmak ze źle poprowadzonymi masami będzie brzęczał po delikatnym wciśnięciu membrany głośnika niskotonowego.



W ostatnim GC zostawiłem jeden mostek(podwójny) i problem znikł zupełnie, a w głośnikach nie słychać nic nawet z uchem 1cm od kolumny

[swiezak]

Witam wszystkich.

Jestem nowa osoba na forum.

O fenomenie Gainclona slyszalem juz pare lat temu ale do tej pory nie mialem okazji sie blizej zapoznac.

Obecnie planuje wykorzystac ten wzmacniacz w swoim 'projekcie'. Przejrzalem wiele stron tego watku ale niestety nie znalazlem odpowiedzi na wszystkie swoje pytania, dlatego postanowilem napisac osobiscie.



Nie wdajac sie w szczegoly, ma to polegac na podziale pasma na poziomie cyfrowym (DSP + DAC) i nastepnie niezalezne wzmocnienie sygnalow przeznaczonych dla poszczegolnych glosnikow.

A zatem zestaw stereo (po 2 glosniki na 'skrzynke') - czyli na caly uklad 4xLM4875.



Jako ze nie mam zadnego doswiadczenia w praktycznej realizacji wzmacniaczy audio dlatego mam kilka pytan:

- czy montaz wszystkich 4-ch wzmacniaczy na jednej plytce moze miec niekorzystny wplyw na brzmienie?

- czy znacie dobre potencjometry, ktore potrafia jednoczesnie sterowac 4-ma niezaleznymi sygnalami (ewentualnie jakies inne rozwiazania).

- zasilanie: przy 2-ch transformatorach zasilac niezalznie kazdy kanal czy sredniotonowe z jednego a wysokotonowe z drugiego? ew. inne pomysly.



Czy sa osoby obecnie zainteresowane wspolnym zamawianiem elementow?

[skow29]

-> Peter

W tym wzmacniaczu czterokanałowym jakich gniazd RCA użyłeś? Widać że bez problemu można je zakręcić na blachę piątkę i gwintu nie brakuje. Można jakieś namiary na producenta, cenę itd? u nas nie mogę dostać takich długich izolowanych

[Peter Daniel]

Byly to najtansze gniazda Cardasa, Chinskie wersje maja ten rozmiar.

[adigrzelczak]

Mam pytanie.

Ponieważ nie mam na tyle miejsca w obudowie żeby zmieścić płytkę zasilacza postanowiłem diody przykręcić do obudowy (stosując podkładki) i połączyć je w mostek drutem nawojowym z transformatora. Następnie przewodami Cardasa prowadzę zasilanie na koncówki mocy. Czy stosująć ten drut nawojowy do połączenia diod nie zepsuje czegoś w dźwięku???Kabelki wewnątrz stosuje Kimbra, Cardasa i sygnałowy pozłacany solid core. Mysle ze powinno byc ok , przeciez na plytce zasilacza sciezki miedzane raczej tez nie są najwyższej jakości.

[mgmkom]

-> swiezak



>- czy znacie dobre potencjometry, ktore potrafia jednoczesnie sterowac 4-ma niezaleznymi sygnalami

>(ewentualnie jakies inne rozwiazania).



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zoltar7]

Ta i w dobrej cenie... :))

Lepiej może wykonaj jakiś elektroniczny potencjometr.

[swiezak]

zastanawialem sie nad tym (np. na PGA4311UA) chociaz liczylem ze uda sie znalez prostsze rozwiazanie

[adigrzelczak]

W końcu udało mi sie uruchomic mojego clona:).Oczywiście na najlepszych elementach - BG N 100uF przy chipach, w zasilaczu BG STD 1000uF diody MUR860 rezystory caddock, riken, okablowanie sygnałowe solid core pozłacane, głośnikowe kimber, zasilajace cardas. Trafo od Pana Lachowskiego o mocy 300VA i napięciach na uzwojeniach wtórnych 2x20V.Przełącznik wejść Alps regulator głośnoiści na rezystorach Vishay-dale RN55 - przełącznik 24 pozycyjny m-b-b.Gniazda wejściowe cardas. Wszystko zostało starannie zmontowane a masa sygnałowa zmontowana została na gwiazdkę. Nie napiszę nic na temat dźwięku ponieważ złożyłem to wieczorem i nie chciałem sąsiadom przeszkadzać. Poza tym obecnie mam najtańsze kable głośnikowe które nabyłem kiedyś w markecie - są straszne a i kabelek IC nie jest najwyższych lotów - Alphard za ok 30zł:(. W przeciągu tygodnia pojawią sie kabelki taśmowe i IC dużo lepszej jakości. Słuchając cichutko w nocy raczej mnie nie zachwycił ale myśle że za szybko na oceny zwłaszcza że kable pozostawiają dużo do życzenia. Zauważyłem też że w kolumnach słychać delikatne brumienie i nie mam pojecia czym to może być spowodowane. Na pewno masa się nie zapętla!Po podłączeniu kabelka IC nic się nie zmienia. Brumienie to jednak słychać tylko jak sie przyłoży ucho do głośnika. Czy może to być spowodowane tym że:

1. Przełącznik Alps jest nie 2 tylko 4 kanałowy. 2 kanały podłączone są a 2 wiszą w powietrzu. Chyba powinienem je podłączyć do masy.

2. Masa połączona jest z obudową niedaleko gniazdka sieciowego przez rezystor 22 Ohm. Chyba powinienem to zrobić w pobliżu gniazd wejściowych.

3. kable sieciowe przechodzą blisko potenjometru czyli mojej pasywki 24pozycyjnej.

4. Jeszcze nigdzie nie podpiąłem ekranu trafa - wisi w powietrzu.

5. Nie sądzę żeby powodem były kable głośnikowe które są okropne i w dodatku bardzo długie.



Na końcu chiałem podziękować Peterowi Danielowi za pomoc, bez której mój wzmacniacz by nie powstał.

[neodom]

Odlacz zasilanie od jednego z kanalow i sprawdz czy w drugim zniknal brum , potem odwrotnie , jesli w obu przypadkach ( podpiety tylko jeden kanal , raz L , raz R ) brumu nie ma to oznacza za dlugie i/lub za cienkie przewody zasilania i masy do obu kanalow . Zakladam ze masz jeden podwojny mostek ?



Trafo musi byc tez dobrze dokrecone a kable z nap zmiennym nie powinny sie krzyzowac z przewodami DC .

[adigrzelczak]

Kable zasilające mam od Petera Daniela więc nie powinny być za cienkie bo sam ich używa. Max długość kabla ok 10cm. Nie mam miejsca w którym kable napięcia zmiennego krzyżują się ze stałym. Rozmieszczenie elementów mam identyczny jak we wzmacniaczu integrated amp Petera. Jedyną różnicą jest że 8 diod z zasilacza zamontowałem na obudowie (jest to płaskownik oddzielający końcówki od trafa). Trafo leży na razie luzem w obudowie bo nie mam dolnej blachy i nie mam nóżek - leży płasko na cd - oczywiście na gazecie żeby masy odizolować. Kable sygnałowe nie są ekranowane ale dużo osob tak robi i nic nie brumi.

[adigrzelczak]

I jeszcze dodam że kable na 230V które idą do trafa przez całą długość obudowy zastosowałem solid core a nie linki ale to chyba nie powinno miec wpływu.

[neodom]

Teoretycznie wszystko zrobiles dobrze , nie wiem co z ta "gwiazda" masy u Ciebie ... daj jakies fotki wnetrza ...

[adik]

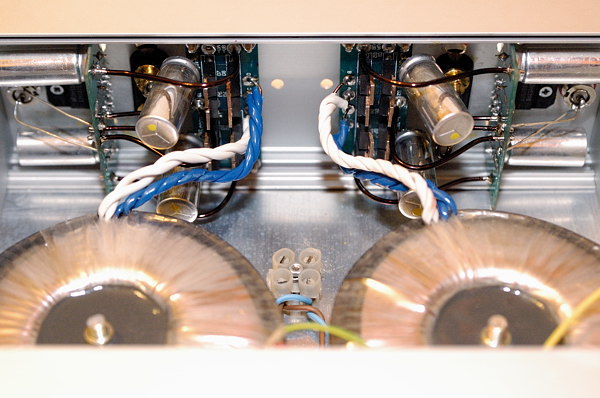

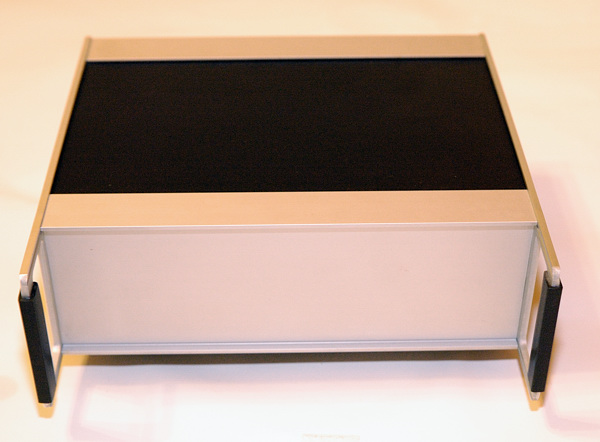

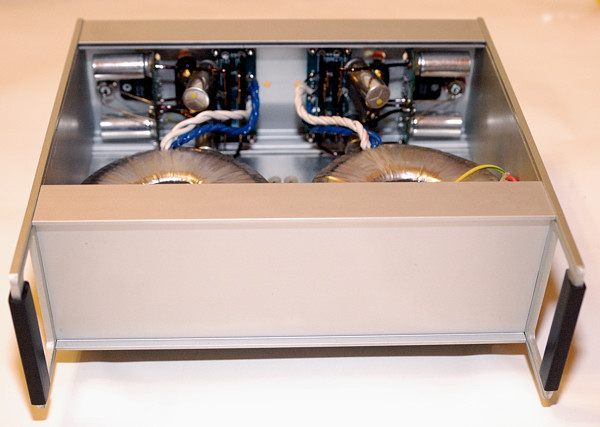

Coraz lepiej wychodzi mi upychanie urządzeń w obudowy. Na zdjęciach moja, nie uzywana już końcówka dual mono GC. Rezystory Elpod, kondensatory BC. Krótka droga sygnału. Wzmacniacz jest na sprzedaż, na żwyo prezentuje się świetnie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

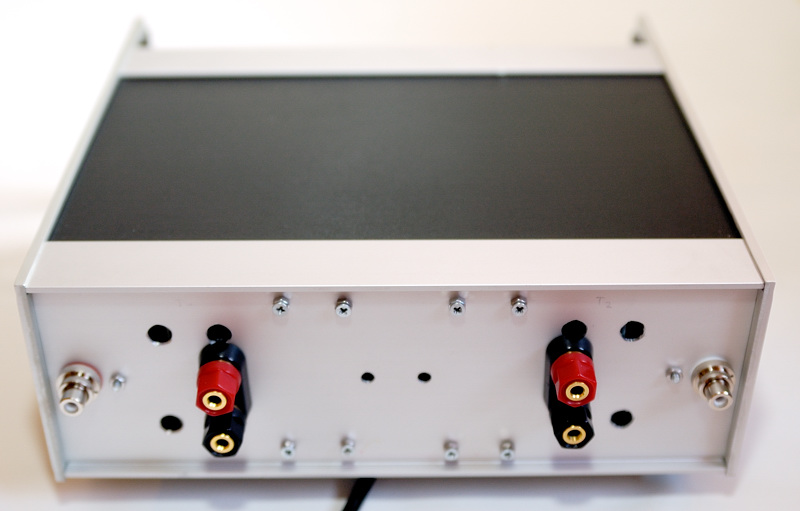

[adik]

i ostatnie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adik]

Oczywiście końcówka absolutnie nie brumi:>

[adigrzelczak]

Podejrzewam że to kwestia podłączenia. Masa nie łączy się na płytce wzmacniacza tylko od razu koło diodek i z tego punktu jest puszczona do każdego potrzebnego miejsca. Zaraz zamieszczę fotki

[adigrzelczak]

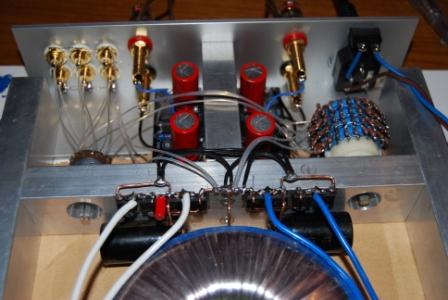

Oto fotki

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adik]

spróbuj puścić masę od mostka, do płytki i tam, podłącz pozostałe masy.

[adigrzelczak]

Tak podejrzewałem że tu może być błąd.Zastanawiało mnie dlaczego na płytce zasilacza nie są połączone masy i chyba znalazłem odpowiedź. mam nadzieję że pomoże. Nie brumi mocno - można usłyszeć z odległości 5 cm ale chce mieć ciszę ;)

[Peter Daniel]

Masy powinny byc podlaczone jak w opisie tu:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adigrzelczak]

Rozumiem że mam zostawić mój centralny punkt masy przy diodach a masy z gniazd RCA nie podłączać do tego punktu tylko do płytki wzmacniacza i tak samo zrobić z potencjometrm.Czyli jego mase wpiąć do płytki wzmacniacza. Jeśli to nie pomoże to zostawiam jak jest:)Jesli się mylę proszę sprostować. Pozdrawiam i dziękuję Peter za pomoc:)

[Peter Daniel]

Masy sa polaczone przy plytkach wzmacniaczy, nie przy diodach.



Punkty OG polaczone sa miedzianym przewodem, centralny punkt tego przewodu sluzy doo podlaczenia obu mas z plytek z diodami. Masy SG i OG podlaczone sa bezposrednio na plytkach wzmacniacza. W ten sposob, star ground jest tylko dla zasilania.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adigrzelczak]

Będę musiał przelutować przewody na płytkę wzmacniacza. Jak to nie pomoże to już tak zostawię i nie będę kombinował. Jeszcze odnośnie dźwięku. Udało mi sie posłuchać dzisiaj Edyty Geppert. Mimo że mam tandetne kable to zabrzmiała świetnie, jakby wogole kolumn nie było a Pani Geppert stała przedemną i śpiewała;)Dzisiaj przyszła paczka z cewką z taśmy miedzianej 14AWG. Jak sie uda jutro sklece kabelki i zobaczymy. Wie ktoś może jaka jest jej długość?To jest cewka 0,47mH 14AWg.

[adik]

Mam jeszcze dwa zdjęcia robione na małej przysłonie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adigrzelczak]

Kabelki przelutowane i wszysto już jest ok:D. Dzisiaj podłączyłem kabelki taśmowe z cewki 14AWG. Dzwięk - miodzio. Katie Melua, Anita Lipnicka, Edyta Geppert brzmią rewelacyjnie:) Podobno wzmacniacz potrzwbuje ok miesiaca żeby sie wygrzać ale i tak juz po 3 brzmi rewelacyjnie:D

[adigrzelczak]

po 3 dniach oczywiście;)

[dolphin123]

Panowie skad takie rozrzutnosci elementow przy ukladzie LM3875? Napisalem kilka opcji z roznych stron:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dolphin123]

chodzi o to aby wykorzystac ta kostke wlasciwie na maxa

[adik]

W tym temacie nie ma co kombinować są tylko dwie drogi. Albo zamawiasz wypasiony kit Premium, albo budujesz wzmacniacz z porządnych, ale zwyklejszych części i zapominasz o temacie. Zagra
